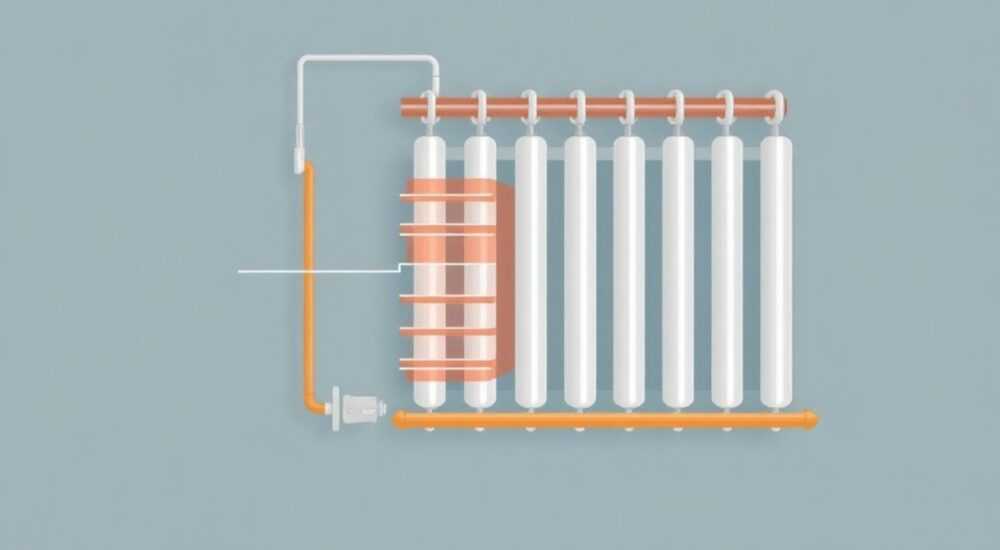

Схема батареи отопления

Схема батареи отопления — это не просто способ подключения радиаторов к трубопроводу, а фундамент эффективной, безопасной и экономичной работы всей системы отопления в доме. Неправильно выбранная схема приводит к перерасходу энергии, неравномерному прогреву помещений, шуму в трубах и даже выходу оборудования из строя. При этом многие домовладельцы полагаются на советы соседей или упрощённые схемы из интернета, не учитывая особенности своей квартиры, типа системы отопления, давления в сети и теплопотерь здания. Понимание принципов подключения радиаторов — ключ к комфорту и снижению счетов за тепло.

Типы схем подключения батарей отопления

Существует четыре основных способа подключения радиаторов: однотрубная, двухтрубная, нижняя, боковая и диагональная. Каждая из них имеет свои технические особенности, область применения и эффективность. Выбор зависит от типа системы отопления (центральная или автономная), количества секций, расположения радиаторов и требований к регулированию температуры. В многоквартирных домах с центральным теплоснабжением чаще всего применяется однотрубная схема, тогда как в частных домах с котлом предпочтение отдаётся двухтрубной системе с индивидуальным управлением.

Не стоит полагаться на «так делают все» — даже в одном доме разные квартиры могут требовать разных решений. Например, если радиатор установлен в угловой комнате с большими окнами, его нужно подключать так, чтобы горячая вода проходила через всю длину, а не просто «пробегала» мимо. Правильная схема гарантирует, что каждая секция будет работать на полную мощность, а не превращаться в «холодный» элемент.

Однотрубная система: плюсы, минусы и особенности

Однотрубная схема — это последовательное подключение радиаторов к одному стояку. Горячая вода проходит через первый радиатор, частично охлаждается, затем поступает ко второму, третьему и так далее. Это классическое решение для советских и постсоветских многоэтажек. Преимущества очевидны: минимальное количество труб, простота монтажа, низкая стоимость материалов.

Однако есть серьёзные недостатки. Последние радиаторы в цепочке получают воду значительно холоднее, чем первые. Это приводит к перегреву в одной комнате и недостаточному обогреву в другой. Для балансировки применяют байпасы — обводные участки труб, которые позволяют регулировать поток воды. Также используются термостатические клапаны, которые автоматически ограничивают подачу теплоносителя при достижении заданной температуры.

Как улучшить однотрубную систему

• Установите байпас с шаровым краном перед каждым радиатором — это позволит отключить его без остановки всей системы.
• Используйте термостатические головки с дистанционным датчиком — они точнее реагируют на температуру в помещении, а не на теплоноситель.
• При замене батарей выбирайте модели с высокой тепловой инерцией — они дольше сохраняют тепло даже при снижении температуры воды.

Двухтрубная система: почему она предпочтительнее

Двухтрубная схема — это параллельное подключение радиаторов: одна труба подаёт горячую воду, вторая — отводит остывшую обратку. Каждый радиатор получает теплоноситель с одинаковой температурой, что обеспечивает равномерный обогрев всех помещений. Именно поэтому эта схема считается оптимальной для частных домов, коттеджей и современных многоквартирных зданий с индивидуальным тепловым узлом.

Преимущества очевидны: стабильная температура во всех комнатах, возможность установки термостатических клапанов на каждом радиаторе, высокая управляемость, простота ремонта одного прибора без остановки всей системы. Недостаток — повышенная стоимость материалов и более сложный монтаж. Но эти затраты окупаются за счёт экономии топлива и повышения комфорта.

Схемы двухтрубной системы

• Верхняя разводка: подающая труба идёт по потолку, обратка — по полу. Подходит для двухэтажных домов с чердачным помещением.
• Нижняя разводка: обе трубы прокладываются вдоль пола. Эстетичнее, но требует более мощного насоса.
• Лучевая (коллекторная): каждый радиатор подключается отдельно к центральному коллектору. Максимальная гибкость, но высокая стоимость.

Нижнее подключение: мифы и реальность

Нижнее подключение — когда подача и обратка расположены внизу радиатора, часто с одной стороны. Многие считают его современным и эстетичным: трубы прячутся под полом, а батарея выглядит как «чистый» элемент интерьера. Однако на практике этот способ имеет серьёзные технические ограничения.

При нижнем подключении теплоноситель подаётся снизу, а охлаждённая вода отводится снизу же. Это нарушает естественную конвекцию: горячий воздух должен подниматься вверх, а не «запираться» внизу. В результате верхние секции радиатора остаются холодными — эффективность падает на 20–30%. Особенно это критично при количестве секций более 8–10.

Когда нижнее подключение оправдано

• В дизайнерских интерьерах, где трубы нельзя прокладывать по стенам.
• При использовании радиаторов с технологией «Low Flow» — специальные модели, разработанные именно для нижнего подключения.
• Если установлен циркуляционный насос с достаточной мощностью для преодоления гидравлического сопротивления.

Боковое подключение: классика, которая не устарела

Боковое подключение — когда подача и обратка находятся с одной стороны радиатора, сверху и снизу. Это самый распространённый вариант в старых домах и по-прежнему остаётся надёжным решением. Он обеспечивает хорошую циркуляцию теплоносителя и позволяет использовать большинство типов радиаторов без ограничений.

Однако у этого способа есть важный нюанс: если подача идёт сверху, а обратка — снизу, то горячая вода проходит по всей высоте радиатора, обеспечивая равномерный прогрев. Если же подача — снизу, а обратка — сверху, это создаёт «обратную» циркуляцию, которая снижает эффективность. Поэтому важно соблюдать правильную ориентацию.

Как правильно подключить боковым способом

1. Подача — верхний патрубок с одной стороны.
2. Обратка — нижний патрубок с той же стороны.
3. Воздухоотводчик устанавливается на противоположной стороне сверху.
4. Проверьте направление потока — вода должна «протекать» от верха к низу, а не наоборот.

Диагональное подключение: для максимальной эффективности

Диагональное подключение — это когда подача идёт сверху с одной стороны, а обратка — снизу с противоположной. Именно эта схема обеспечивает наилучшую теплопередачу и равномерный прогрев всех секций радиатора. Она особенно важна для длинных батарей (12+ секций) и в условиях, где температура теплоносителя нестабильна.

Принцип прост: горячая вода проходит по всей длине радиатора сверху, затем спускается вниз по противоположной стороне, создавая идеальную конвекцию. В результате ни одна секция не остаётся холодной. Этот способ рекомендован производителями радиаторов для максимального КПД.

Частые ошибки при подключении батарей

Даже опытные монтажники допускают ошибки, которые сводят на нет все усилия по обустройству отопления. Вот самые распространённые:

• Подключение «в обратку»: подача снизу, обратка сверху — нарушает конвекцию, радиатор работает как холодильник.
• Отсутствие воздухоотводчика: скопление воздуха в верхней части радиатора снижает теплоотдачу на 30–50%.
• Заглушки на патрубках: при замене батареи забывают снять заглушки — вода не поступает внутрь.
• Неправильный выбор диаметра труб: слишком узкие трубы создают повышенное гидравлическое сопротивление, насос перегружается.
• Отсутствие байпаса в однотрубной системе: невозможно отключить радиатор без остановки всего стояка.

Экспертное мнение: что советуют инженеры

«Я видел, как семьи тратят десятки тысяч рублей на новые батареи, а потом жалуются, что в доме всё равно холодно. Причина — не в оборудовании, а в схеме подключения. В 80% случаев проблема решается простой перестановкой труб. Не спешите менять радиаторы — сначала проверьте, как они подключены.»

— Дмитрий Козлов, главный инженер компании «Тепло-Проект», более 25 лет занимается проектированием систем отопления в частных и многоквартирных домах.

Он рекомендует:

• Для квартир в старых домах — оставлять однотрубную систему, но добавлять байпас и термоголовки.
• Для новых домов — обязательно использовать двухтрубную схему с коллектором и термостатами.
• Для больших радиаторов — только диагональное подключение, иначе вы платите за тепло, которое не доходит до конца батареи.

Вопросы и ответы

Заключение

Выбор схемы подключения батареи — это не вопрос эстетики, а вопрос эффективности, комфорта и экономии. Неправильное подключение превращает дорогостоящие радиаторы в неэффективные приборы, а правильное — позволяет добиться максимальной теплоотдачи даже при низкой температуре теплоносителя. В частных домах всегда выбирайте двухтрубную систему с диагональным или боковым подключением. В квартирах — сохраняйте однотрубную схему, но обязательно добавляйте байпасы и термостатические клапаны.

• Диагональное подключение обеспечивает максимальную теплоотдачу — идеально для длинных радиаторов.
• Нижнее подключение снижает эффективность на 20–30% и требует насоса.
• Боковое подключение с верхней подачей — золотой стандарт для большинства случаев.
• В однотрубных системах без байпаса ремонт невозможен без остановки всего стояка.
• Воздух в радиаторе — главная причина холода, даже при правильной схеме.
