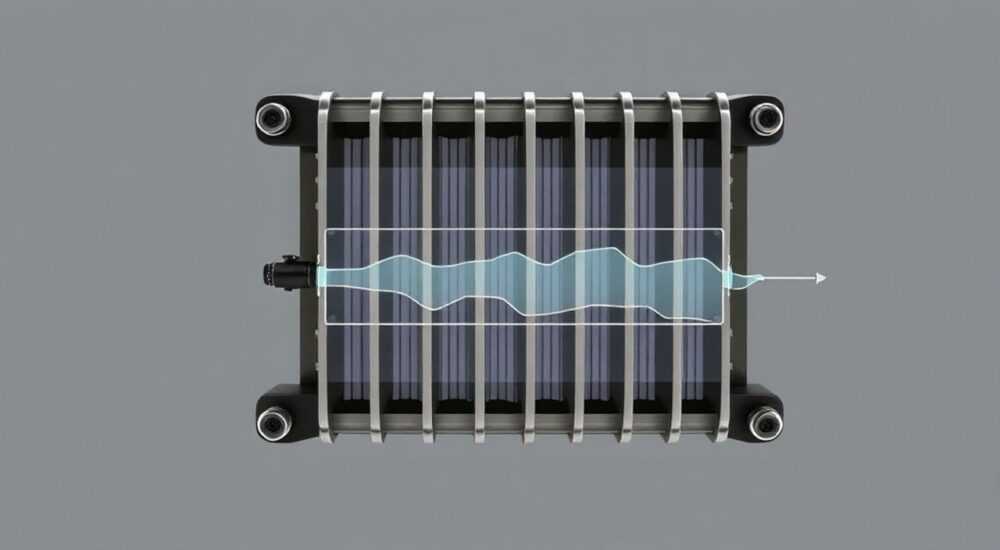

Схема биметаллического радиатора

Биметаллические радиаторы — это современное решение для эффективного и надежного отопления жилых и коммерческих помещений. Их популярность обусловлена сочетанием прочности стального сердечника и высокой теплоотдачи алюминиевого корпуса. Такие батареи устойчивы к гидроударам, коррозии и способны работать в условиях центрального отопления с высоким давлением.

Устройство биметаллического радиатора

Биметаллический радиатор состоит из двух основных компонентов: внутреннего металлического каркаса и внешней алюминиевой оболочки. Внутренняя часть, контактирующая с теплоносителем, выполнена из стали или нержавеющей стали — материала, устойчивого к высокому давлению и агрессивной среде центрального отопления. Наружный корпус изготавливается из алюминия, который отличается высокой теплопроводностью и быстро передаёт тепло в помещение.

Каждая секция радиатора представляет собой замкнутую камеру, где стальные трубки проходят сквозь алюминиевые коллекторы. Соединение между ними осуществляется методом горячей запрессовки или литья под давлением. Это исключает контакт воды с алюминием, предотвращая коррозию и выделение газов.

Верхняя и нижняя части радиатора оснащены патрубками для подключения к системе отопления. Между секциями используются термостойкие прокладки из паронита или этиленпропиленового каучука. Количество секций напрямую влияет на общую мощность прибора.

Основные элементы конструкции

• Стальные или медные вертикальные коллекторы — несут нагрузку от давления и обеспечивают герметичность.
• Алюминиевый корпус — отвечает за теплоотдачу и внешний вид.
• Межсекционные соединения — резьбовые ниппели с уплотнителями, обеспечивающие сборку и разборку.
• Воздухоотводчик (кран Маевского) — расположен в верхнем коллекторе для удаления воздуха.
• Заглушки и декоративные крышки — завершают внешний вид и защищают внутренние элементы.

Типы биметаллических радиаторов: полная классификация

Биметаллические радиаторы делятся на два основных типа: полноценные (полностью биметаллические) и частично биметаллические. Различие заключается в конструкции внутренних горизонтальных каналов.

В полноценных моделях все внутренние поверхности, соприкасающиеся с теплоносителем, изготовлены из стали. Это делает их максимально устойчивыми к перепадам давления и химическому составу воды. Такие радиаторы рекомендованы для центрального отопления в многоэтажных домах.

Частично биметаллические радиаторы имеют стальные вертикальные каналы, но горизонтальные перемычки выполнены из алюминия. Это удешевляет производство, но снижает срок службы в условиях агрессивного теплоносителя. Они больше подходят для автономных систем с контролируемым качеством воды.

Также различаются по типу подключения: боковое, нижнее и диагональное. Боковое — наиболее распространённое, когда подача и обратка находятся с одной стороны. Нижнее используется при скрытой разводке труб под полом. Диагональное применяется при длинных радиаторах для равномерного прогрева.

Принцип работы и схема теплообмена

Принцип работы биметаллического радиатора основан на конвекции и инфракрасном излучении. Горячий теплоноситель поступает через подающий патрубок в вертикальный стальной коллектор, затем движется по внутренним каналам, отдавая тепло стенкам.

Тепло передаётся от стальных трубок к алюминиевому корпусу, который быстро нагревается и начинает излучать тепло в помещение. Алюминий имеет коэффициент теплопроводности около 200–240 Вт/(м·К), что в 7 раз выше, чем у стали. Это позволяет достичь высокой теплоотдачи даже при небольшой температуре теплоносителя.

Охлаждённая вода возвращается в нижнюю часть радиатора и по обратному трубопроводу направляется в котёл. Цикл повторяется непрерывно. Эффективность зависит от скорости потока, температуры и правильной схемы подключения.

Факторы, влияющие на теплоотдачу

• Межосевое расстояние — стандартное 500 мм, но есть модели на 350 и 800 мм. Чем больше расстояние, тем выше мощность.
• Температурный режим системы — при ΔT = 50°C (подача 70°C, обратка 50°C, комната 20°C) одна секция выдаёт 180–200 Вт.
• Обвязка и регулировка — использование термоголовок позволяет снизить расход энергии до 25%.
• Расположение относительно окна — установка под оконным проёмом создаёт тепловую завесу, предотвращая сквозняки.

Как выбрать биметаллический радиатор: ключевые параметры

Выбор начинается с расчёта необходимой тепловой мощности. На 1 м² площади помещения при стандартной высоте потолков (2.5–2.7 м) требуется 100 Вт тепла. Для угловой комнаты или с большими окнами — 120–130 Вт/м².

Далее определяют количество секций: общую потребность в ваттах делят на теплоотдачу одной секции. Например, для комнаты 18 м² нужно 1800 Вт. При мощности секции 180 Вт понадобится 10 секций.

Важно учитывать рабочее и опрессовочное давление. В центральном отоплении давление может достигать 15–25 атм, особенно при гидроударах. Выбирайте радиаторы с запасом — не менее 30 атм.

• Проверьте сертификаты соответствия ГОСТ Р и технические паспорта.
• Обратите внимание на толщину стенок стальных трубок — оптимально 2.5–3 мм.
• Оцените качество сборки: отсутствие деформаций, равномерность покраски, маркировку.
• Предпочтение отдавайте монолитным моделям, где секции соединены сваркой, а не резьбой.

Монтаж биметаллических радиаторов: пошаговая схема

Правильная установка — залог долгой и безопасной эксплуатации. Работы проводятся при отключённой системе отопления и спущенном давлении.

1. Подготовка места: очистите пространство под окном, проверьте соответствие монтажных размеров.
2. Разметка и крепление кронштейнов: используйте уровень. Обычно два нижних и два верхних кронштейна. Для радиаторов более 10 секций — добавляют третий нижний.
3. Установка радиатора на кронштейны: проверьте горизонтальность. Допустимый уклон — 1 мм на метр в сторону воздухоотводчика.
4. Подключение труб: используйте американки (резьбовые соединения с накидными гайками) для удобства демонтажа.
5. Монтаж термостатического клапана и крана Маевского: клапан ставится на подачу, Маевского — вверху на противоположной стороне.
6. Опрессовка системы: после запуска медленно подавайте воду, выпуская воздух через кран Маевского.

Распространённые ошибки при установке и эксплуатации

Несмотря на надёжность, биметаллические радиаторы выходят из строя из-за человеческого фактора. Одна из главных ошибок — неправильное подключение, например, подачу и обратку поменяли местами. Это снижает КПД и вызывает неравномерный прогрев.

Другая частая проблема — отсутствие терморегуляции. Постоянная работа на максимальной температуре приводит к перегреву и увеличению расходов. Установка термоголовки окупается за 1–2 сезона.

• Использование паронитовых прокладок вместо EPDM — они быстрее стареют и дают течь.
• Закрывание радиатора экраном без вентиляционных зазоров — снижает теплоотдачу на 30–40%.
• Неиспользование фильтра грубой очистки перед радиатором — риск засорения.
• Установка радиатора с перекосом — нарушает циркуляцию и создает воздушные пробки.

Экспертное мнение

Интервью с Еленой Васильевой, руководитель отдела качества в компании «Теплодом»

По её словам, важна не только конструкция, но и технология производства. Литьё под давлением обеспечивает лучшее сцепление металлов, чем запрессовка. Также она советует выбирать радиаторы с антикоррозийной обработкой внутренних каналов — например, методом электрофореза.

Вопросы и ответы

Заключение

Биметаллические радиаторы — оптимальный выбор для современных систем отопления, сочетающий надёжность, эффективность и эстетику. Их конструкция позволяет выдерживать высокое давление и агрессивную среду, а алюминиевый корпус обеспечивает быстрый и равномерный прогрев помещения.

При выборе важно различать полный и частичный биметалл, правильно рассчитать мощность и учесть особенности системы отопления. Монтаж должен выполняться с соблюдением технологии, чтобы избежать протечек и снижения КПД.

• Отдавайте предпочтение радиаторам с полным стальным каркасом для центрального отопления.
• Рассчитывайте количество секций с учётом площади и типа помещения.
• Обязательно устанавливайте термоголовки для регулировки температуры.
• Избегайте типичных ошибок: неправильного подключения, перекоса и закрытия экранами.
• Выбирайте проверенных производителей с гарантией не менее 10 лет.
