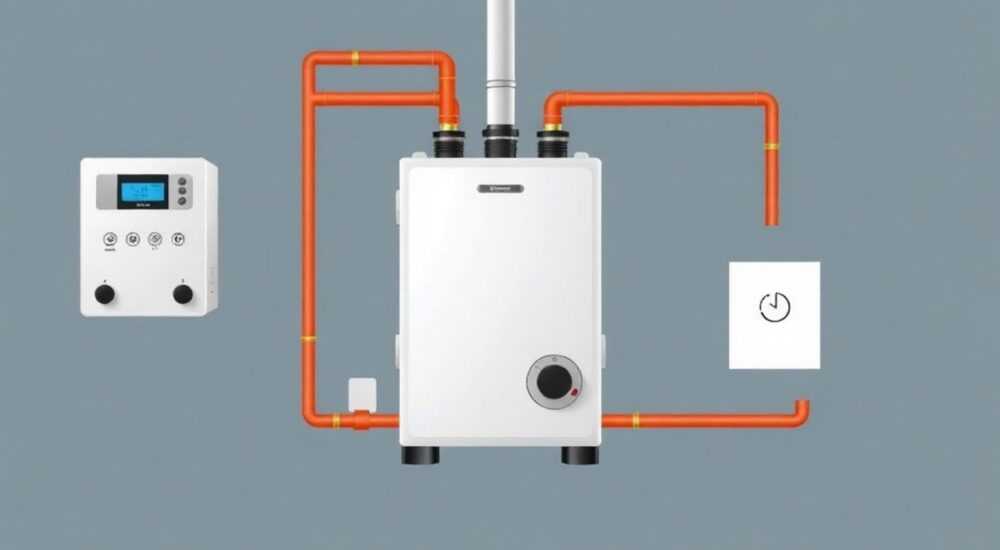

Схема двухконтурных газовых котлов напольные

Напольные двухконтурные газовые котлы — это надёжное решение для отопления и горячего водоснабжения частного дома, сочетающее высокую мощность, долговечность и независимость от электросети. В отличие от настенных моделей, они чаще всего оснащаются чугунным или стальным теплообменником, способны работать в системах с естественной циркуляцией и подходят для домов площадью от 100 м² и более. Такие котлы обеспечивают одновременную подачу тепла в радиаторы и нагрев воды для бытовых нужд, что делает их удобными для круглогодичного использования.

Принцип работы двухконтурного напольного газового котла

Двухконтурный напольный газовый котёл одновременно решает две задачи: обогревает помещение и обеспечивает горячей водой из крана. Основной контур отвечает за отопление — он нагревает теплоноситель (обычно воду или антифриз), который циркулирует по системе радиаторов. Второй контур предназначен для ГВС — он включается при открытии крана с горячей водой и быстро нагревает проточную воду.
Работа происходит следующим образом: при запросе на отопление газовая горелка активируется и передаёт тепло первому теплообменнику. Когда пользователь открывает кран горячей воды, датчик потока фиксирует движение и переключает котёл в режим ГВС. В этом случае приоритет получает второй контур, а отопление временно приостанавливается. Современные модели могут иметь функцию приоритета ГВС с быстрым восстановлением температуры отопления.
Переключение между контурами происходит автоматически, без участия пользователя. Управление осуществляется через встроенный микропроцессор, который регулирует мощность горелки, скорость насоса и температурные режимы. Большинство котлов поддерживают подключение комнатного термостата и погодозависимое регулирование.

Устройство и основные компоненты

Напольный двухконтурный газовый котёл — это сложная инженерная система, состоящая из нескольких ключевых узлов. Понимание их назначения помогает при выборе, монтаже и обслуживании оборудования.
Основные элементы:

• Горелка — сжигает газ для получения тепла. Может быть атмосферной (работает за счёт естественной тяги) или наддувной (с вентилятором).
• Теплообменник отопления — передаёт тепло от пламени к теплоносителю системы отопления.
• Вторичный теплообменник ГВС — отдельный контур, где нагревается вода для бытовых нужд. Часто выполнен из нержавеющей стали.
• Циркуляционный насос — обеспечивает движение теплоносителя по системе. В новых моделях — с модулируемой скоростью.
• Расширительный бак — компенсирует увеличение объёма воды при нагреве.
• Газовый клапан — регулирует подачу газа в зависимости от потребностей.
• Электронная плата управления — «мозг» котла, отвечающий за безопасность, режимы и диагностику.
• Дымоход — отводит продукты сгорания наружу.

Дополнительно в конструкции могут присутствовать воздухоотводчик, манометр, предохранительный клапан и фильтр грубой очистки. Все эти компоненты размещены в прочном стальном корпусе, рассчитанном на длительную эксплуатацию.

Как работает система переключения контуров

Когда котёл работает на отопление, теплоноситель циркулирует через основной теплообменник. При открытии крана ГВС датчик потока активирует трёхходовой клапан, который перенаправляет теплоноситель во вторичный теплообменник. После закрытия крана система возвращается к режиму отопления.

Виды теплообменников: чугун vs сталь

Выбор материала теплообменника — один из самых важных факторов при покупке напольного котла. На рынке преобладают два типа: чугунные и стальные. У каждого есть свои особенности.

Чугунные теплообменники используются в котлах таких брендов, как Viessmann, Buderus и Lamborghini. Они устойчивы к термоциклированию и не боятся скачков давления, что особенно важно в автономных системах. Однако их главный минус — хрупкость при механических ударах.
Стальные теплообменники легче и дешевле, но требуют более тщательного контроля качества теплоносителя. При наличии кислорода в системе возможна коррозия, поэтому рекомендуется использовать антифриз или деаэрированную воду.

Типы камер сгорания: открытая и закрытая

От типа камеры сгорания зависит, откуда котёл берёт воздух для горения и как выводит дым. Это влияет на требования к помещению и безопасность эксплуатации.

• Открытая камера — забирает воздух из помещения, где установлен котёл. Дымоудаление — естественное, через вертикальный дымоход. Требует хорошей вентиляции и отдельного помещения (котельной). Подходит для домов без стабильного электропитания.
• Закрытая камера — воздух подаётся с улицы по коаксиальному дымоходу, а дым отводится принудительно через вентилятор. Не зависит от вентиляции в помещении, безопаснее, КПД выше. Но требует электропитания.

Коаксиальный дымоход — это «труба в трубе»: по внутреннему каналу выходит дым, по внешнему — поступает свежий воздух. Его можно выводить горизонтально через стену, что упрощает монтаж.

Гидравлические схемы подключения

Правильная гидравлика — залог стабильной и эффективной работы котла. Существует несколько распространённых схем подключения.

1. Прямое подключение — котёл подключается напрямую к системе отопления. Просто, но не позволяет регулировать температуру подачи.
2. Смесительная группа с термостатическим клапаном — смешивает горячий и охлаждённый теплоноситель, обеспечивая оптимальную температуру для радиаторов или тёплого пола.
3. Гидравлический разделитель (гидрострелка) — используется в сложных системах с несколькими контурами. Выравнивает давление и предотвращает паразитные потоки.

Для двухконтурных котлов особенно важно наличие байпаса — перемычки между подачей и обраткой, которая защищает насос при закрытых термостатических головках.

Типичные ошибки при монтаже

• Отсутствие фильтра на обратке — приводит к засорению насоса и теплообменника.
• Неправильный уклон труб — вызывает завоздушивание.
• Использование дешёвых шаровых кранов — они не рассчитаны на постоянное давление.
• Подключение к общему дымоходу с другими приборами — нарушает тягу.

Преимущества и недостатки двухконтурных напольных котлов

Перед покупкой важно взвесить все «за» и «против». Напольные двухконтурные котлы — не универсальное решение, но в определённых условиях они вне конкуренции.
Преимущества:

• Высокая мощность — от 20 до 100 кВт, подходит для больших домов.
• Долгий срок службы — особенно при использовании чугунного теплообменника.
• Устойчивость к гидроударам и перепадам давления.
• Возможность работы с естественной циркуляцией (в моделях с открытой камерой).
• Не зависят от качества газа и перебоев в подаче (в отличие от конденсационных котлов).

Недостатки:

• Большие габариты и вес — требуют отдельного помещения.
• Шумная работа — особенно атмосферные горелки.
• Ограниченная производительность ГВС — не всегда хватает для двух точек водоразбора одновременно.
• Более низкий КПД по сравнению с конденсационными котлами (80–90% против 105–110%).

Как выбрать подходящий котёл: ключевые критерии

Выбор начинается с расчёта теплопотерь дома. Ориентировочно на 10 м² площади требуется 1 кВт мощности, но точнее — с учётом утепления, климата и высоты потолков.
Важные параметры при выборе:

• Тип теплообменника — чугун предпочтительнее для долгосрочной эксплуатации.
• Камера сгорания — закрытая безопаснее, но требует электричества.
• Мощность ГВС — должна быть не менее 12 л/мин при ΔT=25°C.
• Наличие модуляции горелки — плавное изменение мощности экономит газ.
• Поддержка погодозависимого регулирования — повышает комфорт.
• Гарантия и сервисная поддержка бренда.

Популярные бренды: Viessmann, Bosch, Buderus, Protherm, Lamborghini. Российские модели (например, «Жуковский машиностроительный завод») дешевле, но уступают в надёжности.

Монтаж и пусконаладка: что нужно знать

Установка напольного котла — дело ответственное, требующее проекта, согласования и лицензированной бригады. Самостоятельный монтаж может привести к отказу гарантии и опасным последствиям.
Основные этапы:

1. Подготовка помещения: вентиляция, дымоход, прочный фундамент.
2. Установка котла на подготовленную площадку (бетонная плита).
3. Подключение газа, воды, электричества.
4. Монтаж группы безопасности: манометр, предохранительный клапан, воздухоотводчик.
5. Опрессовка системы — проверка на герметичность под давлением.
6. Настройка автоматики и пробный запуск.

После пуска необходимо провести анализ дымовых газов для проверки полноты сгорания газа.

Эксплуатация и обслуживание

Чтобы котёл служил долго, требуется регулярное техническое обслуживание — хотя бы раз в год. Процедуры включают:

• Очистку горелки и теплообменника от сажи.
• Проверку дымохода на засоры.
• Контроль давления в системе и состояние расширительного бака.
• Проверку электроники и датчиков.
• Анализ дымовых газов.

Зимой важно следить за температурой в котельной — она не должна опускаться ниже +5°C. Летом рекомендуется включать котёл хотя бы раз в месяц для профилактики.

Экспертное мнение

Вопросы и ответы

Заключение

Напольные двухконтурные газовые котлы — это надёжный и долговечный выбор для отопления и ГВС в частных домах. Они особенно актуальны в регионах с нестабильным электроснабжением и для домов площадью от 100 м². Главные преимущества — высокая мощность, устойчивость к гидроударам и длительный срок службы, особенно при использовании чугунного теплообменника.

• Выбирайте чугунный теплообменник для максимального срока службы.
• Предпочитайте закрытую камеру сгорания для безопасности и эффективности.
• Обеспечьте качественную вентиляцию и правильный дымоход.
• Делайте ежегодное ТО, даже если котёл работает без сбоев.
• Для большого расхода ГВС рассмотрите подключение бойлера.
