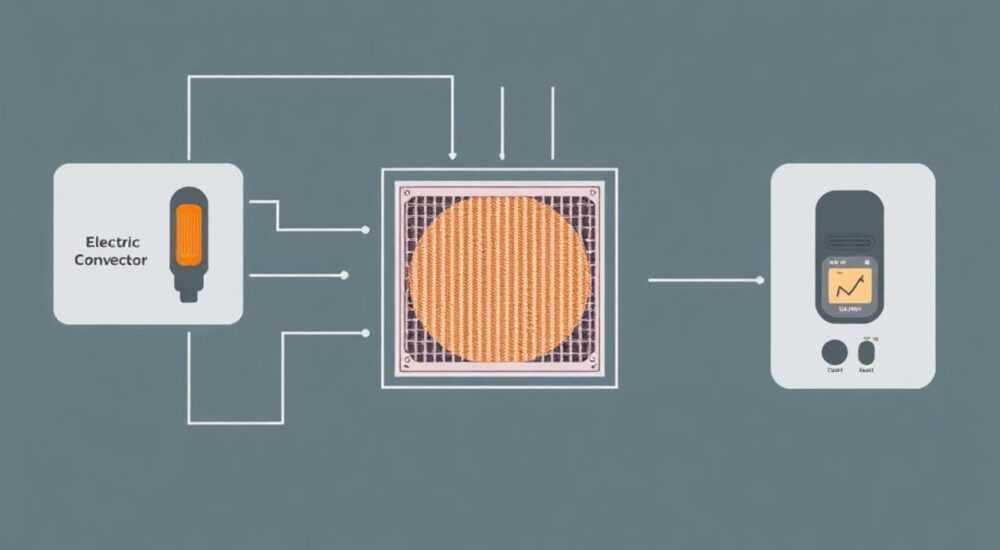

Схема электрического конвектора

Современные электрические конвекторы — это не просто обогреватели, а сложные инженерные устройства, сочетающие в себе термодинамику, электронику и безопасность. Они работают бесшумно, не сушат воздух и обеспечивают равномерное распределение тепла по помещению. Однако их эффективность и долговечность напрямую зависят от правильной схемы электрического конвектора — от расположения ТЭНа до работы термостата и защитных систем. Понимание внутренней архитектуры прибора позволяет не только грамотно выбрать модель, но и своевременно диагностировать поломку, избежать перегрева и сэкономить на энергопотреблении. Многие пользователи сталкиваются с неожиданным отключением или перегревом, не осознавая, что причина — в нарушении схемы подключения или выходе из строя одного из компонентов.

Как работает электрический конвектор

Электрический конвектор основан на принципе естественной или принудительной конвекции. Холодный воздух попадает в прибор через нижние отверстия, нагревается, проходя через ТЭН, и выходит через верхние решётки, создавая циркуляцию. Это не просто нагрев воздуха — это система, где тепло передаётся за счёт движения массы, а не излучения, как в инфракрасных обогревателях. В результате температура в помещении распределяется равномерно, без «горячих зон» у потолка и холодных у пола.

Представьте, что конвектор — это лёгкий вентилятор, который не дует, а «всасывает» холод и «выдыхает» тёплый воздух. Такой принцип минимизирует сквозняки и не поднимает пыль, что особенно важно для аллергиков. Эффективность достигается за счёт оптимального соотношения площади нагревательного элемента и объёма воздушного потока. Чем больше поверхность ТЭНа и лучше его теплоотдача, тем быстрее и стабильнее нагревается комната.

Основные компоненты схемы

Каждый электрический конвектор — это замкнутая система, состоящая из нескольких критически важных элементов. Нарушение любого из них приводит к сбоям в работе. Основные компоненты:

• ТЭН (трубчатый электронагреватель) — сердце прибора. Изготавливается из нихрома или инкенса, заключён в алюминиевую или стальную оболочку. Отвечает за преобразование электричества в тепло.
• Термостат — устройство, контролирующее температуру. Механический или электронный, он включает/выключает ТЭН при достижении заданного значения. Электронные термостаты точнее на ±0,5°C.
• Тепловой предохранитель — аварийный элемент, срабатывающий при превышении критической температуры (обычно 90–110°C). Срабатывает однократно и требует замены.
• Вентилятор (в моделях с принудительной конвекцией) — ускоряет движение воздуха, повышая скорость нагрева на 30–40%.
• Блок управления — платы с микроконтроллером, кнопками, индикаторами. Управляет режимами, таймером, дистанционным управлением.
• Датчики — температурные, датчики опрокидывания, защиты от перегрузки по току.

Эти элементы соединены по принципу последовательной цепи: ток проходит от сети → предохранитель → термостат → ТЭН → вентилятор (если есть) → обратно. Любое повреждение в цепи — от перегоревшего предохранителя до обрыва провода — останавливает работу прибора.

Типы схем и их отличия

Существует три основных типа схем электрических конвекторов, отличающихся по уровню автоматизации и безопасности:

Современные производители всё чаще переходят на электронные схемы с интеллектуальным управлением. Например, модели с датчиком присутствия автоматически снижают мощность, если в комнате никого нет. Это особенно актуально для офисов и жилых помещений, где конвекторы работают круглосуточно.

Схема с термостатом и предохранителем

Это оптимальная и безопасная конфигурация для бытового использования. Схема работает по следующему алгоритму:

1. При включении ток проходит через тепловой предохранитель — он замкнут, если температура в норме.
2. Далее ток поступает на термостат, который в зависимости от заданной температуры замыкает или размыкает цепь.
3. Если термостат замкнут — ток идёт к ТЭНу и вентилятору (если есть).
4. Нагрев начинается. Когда температура достигает заданной, термостат размыкает цепь, ТЭН отключается.
5. При падении температуры на 1–2°C термостат снова замыкает цепь — цикл повторяется.
6. Если температура превышает 105°C (например, из-за засорения решёток), тепловой предохранитель размыкает цепь навсегда — это аварийная остановка.

Ошибки подключения и их последствия

Большинство поломок конвекторов происходят не из-за брака, а из-за неправильной эксплуатации и подключения. Вот самые частые ошибки:

• Подключение через удлинитель — особенно с тонкими проводами. При мощности 2 кВт ток достигает 9 А. Удлинитель сечением менее 1,5 мм² перегревается, оплавляет изоляцию.
• Закрытие вентиляционных решёток — даже на 20% снижает теплоотдачу. Воздух не циркулирует, ТЭН перегревается, срабатывает предохранитель.
• Установка вблизи занавесок или мебели — создаёт «тепловую ловушку». Температура вокруг прибора растёт, термостат даёт сбой.
• Использование влажных помещений без защиты IP24 — влага приводит к короткому замыканию на плате управления.
• Замена предохранителя на более «сильный» — например, 15 А вместо 10 А. Это убирает защиту и делает прибор опасным.

Признаки неисправности: конвектор включается, но не греет — вероятно, перегорел ТЭН; включается и сразу отключается — сработал термостат или предохранитель; гудит и пахнет гарью — неисправность вентилятора или окисление контактов.

Современные технологии в конвекторах

За последние пять лет технологии в конвекторах претерпели революцию. Современные модели используют:

• Полимерные ТЭНы с увеличенной площадью нагрева — снижают температуру поверхности на 40%, что продлевает срок службы.
• Интеллектуальные термостаты с адаптивным обучением — запоминают режимы использования и предварительно включают обогрев перед вашим возвращением.
• Датчики присутствия и открытия окон — автоматически снижают мощность, если в комнате никого нет или открыто окно.
• Wi-Fi и Bluetooth-управление — через приложение можно настроить график работы, получить уведомления о перегреве или неисправности.
• Технология «умного» отключения — при обнаружении скачка напряжения (>250 В) или перегрузки по току прибор отключается без срабатывания предохранителя.

Например, конвекторы серии DeLonghi Smart Heat используют алгоритм «Предиктивный нагрев»: анализируя данные о погоде и вашем расписании, он начинает греть комнату за 30 минут до вашего прихода, не перегружая сеть.

Экспертное мнение

Алексей рекомендует обращать внимание на три вещи при выборе:

1. Сертификация — наличие знака «Российская система сертификации» (РСС) или ЕАС.
2. Материал корпуса — алюминий лучше стали по теплоотдаче и коррозионной стойкости.
3. Гарантия — у надёжных брендов она 3–5 лет, что говорит о качестве компонентов.

Он также предупреждает: «Не верьте рекламе “бесшумного” конвектора. Если он с вентилятором — он шумит. Просто современные модели делают это настолько тихо, что вы не замечаете.»

Вопросы и ответы

Заключение

Понимание схемы электрического конвектора — это ключ к безопасному, эффективному и долговечному обогреву. Не стоит воспринимать его как простой прибор: это инженерное решение, где каждый компонент играет свою роль. От выбора модели до правильной установки — всё влияет на результат. Современные конвекторы с электронным управлением и двойной защитой не только экономят электроэнергию, но и предотвращают аварии.

• Схема конвектора должна включать как минимум ТЭН, термостат и тепловой предохранитель.
• Электронные модели с датчиками и Wi-Fi экономят до 30% энергии.
• Никогда не заменяйте тепловой предохранитель на более мощный — это убирает защиту.
• Чистка решёток раз в месяц — главный способ продлить жизнь ТЭНу.
• При частом срабатывании предохранителя — вызывайте специалиста, не пытайтесь «починить» сами.
