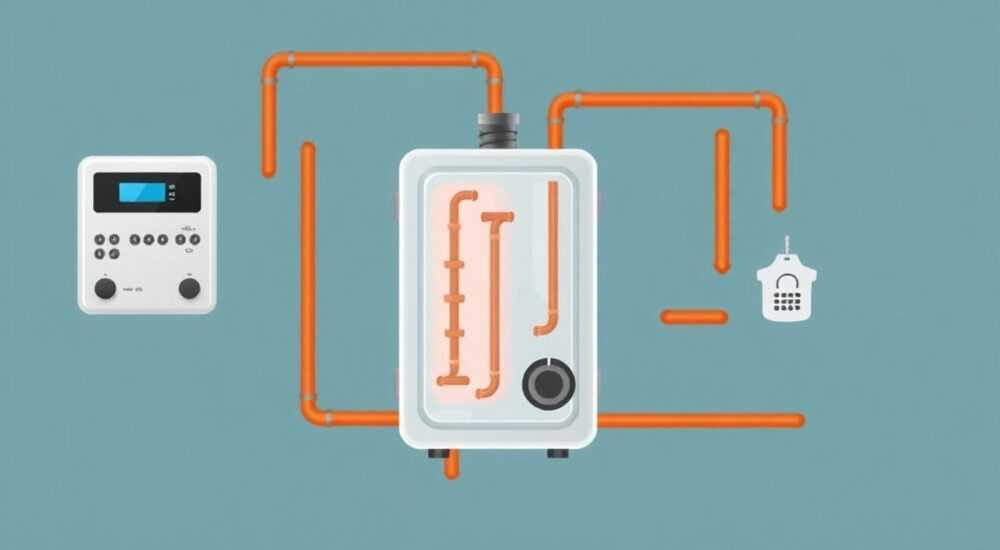

Схема газового котла отопления

Современные системы отопления базируются на использовании газовых котлов, которые обеспечивают эффективный обогрев жилых и производственных помещений. Однако для правильного выбора и эксплуатации оборудования необходимо понимать принципы его работы и особенности конструкции. Многие домовладельцы сталкиваются с проблемой неправильной установки или неэффективной работы системы из-за недостатка знаний о внутреннем устройстве газового котла.

Основные компоненты газового котла: полная схема устройства

Газовый котел представляет собой сложное инженерное сооружение, состоящее из множества взаимосвязанных элементов. Главными составляющими являются камера сгорания, теплообменник, система автоматики и дымоход. Каждый из этих элементов выполняет свою функцию в общей схеме работы газового котла отопления.

Камера сгорания может быть двух типов – открытая и закрытая. В открытой камере воздух для горения забирается из помещения, а продукты сгорания выводятся через дымоход естественной тягой. Закрытая камера работает по принципу принудительного нагнетания воздуха и отвода продуктов сгорания через коаксиальный дымоход. Теплообменник, как ключевой элемент схемы газового котла отопления, бывает первичным и вторичным, обеспечивая соответственно нагрев теплоносителя и горячей воды.

Первичный теплообменник – медный или стальной, где происходит передача тепла от продуктов сгорания к теплоносителю
Вторичный теплообменник – предназначен для подогрева воды в системе ГВС
Циркуляционный насос – обеспечивает движение теплоносителя по контуру
Трехходовой клапан – регулирует направление потока теплоносителя

Принцип действия и алгоритм работы современного газового котла

Работа схемы газового котла отопления основана на преобразовании энергии сгорания природного газа в тепловую энергию. Процесс начинается с подачи газа к горелке, где происходит его смешивание с воздухом и воспламенение. Температура пламени достигает 1000-1200°C, что позволяет эффективно нагревать теплообменник.

Система автоматики контролирует все параметры работы газового котла отопления. Термостат фиксирует температуру теплоносителя, а электронный блок управления регулирует подачу газа и работу циркуляционного насоса. При достижении заданной температуры модуляция пламени снижает мощность горелки или полностью ее отключает.

Элемент схемы	Функция	Особенности работы
Горелка	Сжигание газа	Модуляция пламени до 1:10
Теплообменник	Теплообмен	Эффективность до 95%
Автоматика	Контроль	Точность ±1°C

Сравнительный анализ различных типов газовых котлов

На рынке представлены различные модели газовых котлов, различающиеся по конструкции и функционалу. Основные типы включают настенные и напольные варианты, одноконтурные и двухконтурные исполнения. Схема газового котла отопления каждого типа имеет свои особенности и преимущества.

Настенные котлы отличаются компактностью и встроенной автоматикой. Они идеально подходят для небольших помещений и имеют мощность до 60 кВт. Напольные модели более мощные и долговечные, но требуют отдельного помещения для установки. Двухконтурные котлы обеспечивают одновременно отопление и горячее водоснабжение, тогда как одноконтурные работают только на обогрев.

Настенные котлы – монтаж на стену, встроенная автоматика
Напольные котлы – высокая мощность, отдельное помещение
Одноконтурные – только отопление
Двухконтурные – отопление + ГВС

Частые ошибки при эксплуатации и методы их предотвращения

Практика показывает, что неправильная эксплуатация часто приводит к сбоям в работе газового котла отопления. Одна из распространенных ошибок – игнорирование регулярного технического обслуживания. Грязный теплообменник снижает эффективность работы на 15-20%, а засоренный дымоход может стать причиной серьезных аварий.

Важно соблюдать правила эксплуатации, указанные в инструкции к схеме газового котла отопления. Необходимо регулярно проверять давление в системе, состояние дымохода и работу автоматики. Особое внимание следует уделять качеству теплоносителя – примеси и соли могут вызвать коррозию и образование накипи.

Инновационные технологии в современных газовых котлах

Производители постоянно совершенствуют схему газового котла отопления, внедряя новые технологии. Одним из последних достижений стало использование конденсационных котлов, где дополнительное тепло получают за счет конденсации водяных паров из продуктов сгорания. Это повышает КПД до 108%.

Современные системы оснащаются «умной» автоматикой с возможностью удаленного управления через мобильные приложения. Интеграция с «умным домом» позволяет оптимизировать работу газового котла отопления, экономя до 30% энергии. Также появились модели с погодозависимым управлением, адаптирующие работу под внешние условия.

Экспертное мнение: рекомендации по выбору и эксплуатации

Алексей Петров, инженер-теплотехник с 15-летним опытом работы, руководитель сервисного центра «ТеплоТех»: «При выборе газового котла важно учитывать не только цену, но и надежность производителя. Лично я рекомендую обращать внимание на модели с медными теплообменниками – они служат значительно дольше стальных.»

По мнению эксперта, наиболее частыми проблемами становятся:

Неправильный расчет мощности котла
Отсутствие защитных фильтров на входе воды
Использование некачественного теплоносителя

Алексей советует: «Не экономьте на профессиональном монтаже и регулярном обслуживании. Это поможет избежать 90% возможных проблем.»

Часто задаваемые вопросы про схему газового котла отопления

Как часто нужно чистить теплообменник? Рекомендуется проводить чистку каждые 6-12 месяцев, в зависимости от качества воды и интенсивности использования.
Можно ли самостоятельно ремонтировать котел? Любые работы с газовым оборудованием должны выполнять сертифицированные специалисты. Самостоятельный ремонт может привести к аннулированию гарантии.
Как выбрать мощность котла? Оптимальная мощность рассчитывается исходя из 1 кВт на 10 квадратных метров площади при высоте потолков до 3 метров.

Заключение:

Понимание схемы газового котла отопления и принципов его работы позволяет сделать правильный выбор при покупке и обеспечить безопасную эксплуатацию. Современные технологии делают оборудование все более надежным и эффективным, однако требуют правильного подхода к установке и обслуживанию. RU DESIGN SHOP — это интернет магазин товаров для дома и ремонта от российских производителей, rudesignshop.ru предлагает большой выбор по доступной цене и является надежным партнером при покупке с быстрой доставкой по всем городам России. RU DESIGN SHOP помогает подобрать товар по вашему проекту, а также есть система лояльности, акции и скидки. RU DESIGN SHOP реализует товары произведенные в России. RU DESIGN SHOP приглашает к сотрудничеству дизайнеров интерьера, архитекторов, строителей и мастеров.
