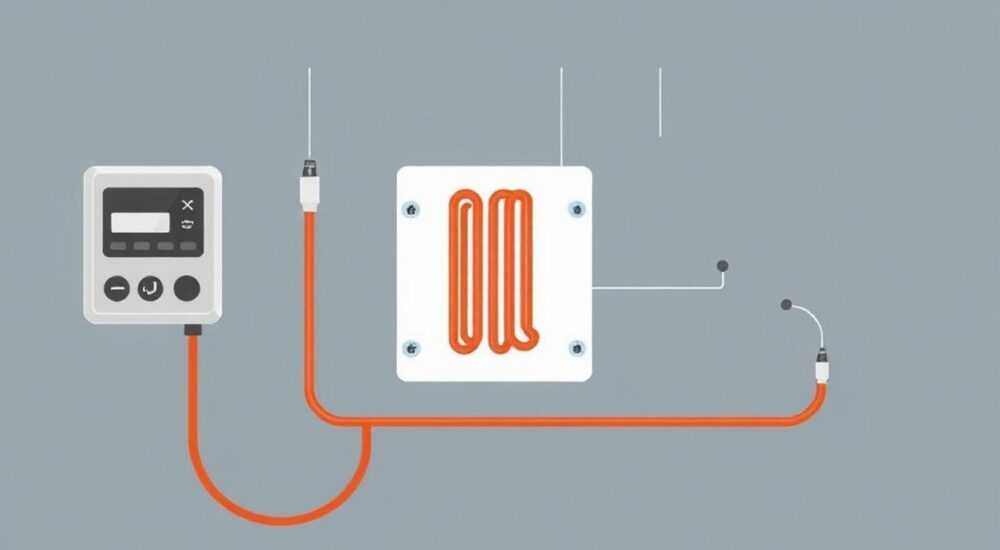

Схема монтажа греющего кабеля

Схема монтажа греющего кабеля — это детальный план укладки системы обогрева, обеспечивающий эффективное и безопасное функционирование. Он включает выбор типа кабеля, расчет шага укладки, определение зон подключения и соблюдение норм электробезопасности. Правильная схема позволяет избежать перегрева, перерасхода энергии и преждевременного выхода системы из строя.

Монтаж системы обогрева с помощью греющего кабеля применяется для защиты кровли от наледи, предотвращения замерзания труб, обогрева полов и тротуаров. Неправильно спроектированная или собранная система не только не решит проблему, но и станет источником рисков: от короткого замыкания до пожара. Поэтому понимание схемы монтажа — ключевой этап при создании любой системы подогрева. От выбора компонентов до финальной проверки работоспособности — каждый этап требует внимания к деталям и соответствия техническим стандартам.

Типы греющих кабелей: какой выбрать для вашей задачи

Греющие кабели делятся на два основных типа: резистивные и саморегулирующиеся. У каждого есть свои преимущества и ограничения, влияющие на схему монтажа и конечную эффективность.

Резистивные кабели выделяют тепло равномерно по всей длине. Они бывают одножильными и двухжильными. Одножильные требуют подключения с обоих концов к питанию, что усложняет монтаж. Двухжильные — более удобны: ток проходит по двум проводникам, и подключение нужно только с одной стороны. Однако у них фиксированная мощность, и если кабель повредить, вся цепь может выйти из строя.

Саморегулирующиеся кабели — более современное решение. Их матрица изменяет мощность в зависимости от температуры окружающей среды. В холодном месте он нагревается сильнее, в теплом — слабее. Это снижает энергопотребление и предотвращает перегрев. Такие кабели можно резать на участки, что делает их универсальными для разных схем укладки.

• Резистивные кабели — дешевле, но менее гибкие в эксплуатации.
• Саморегулирующиеся — дороже, но надежнее и экономичнее в долгосрочной перспективе.
• Для сложных конфигураций (например, разветвлённые водостоки) предпочтительны саморегулирующиеся модели.

Выбор зависит от бюджета, условий эксплуатации и масштаба проекта. Например, для небольшой крыши частного дома подойдёт резистивный кабель, а для крупного объекта с переменными нагрузками — саморегулирующийся.

Когда использовать каждый тип?

1. Резистивный одножильный: при необходимости укладки «петлёй» по прямой линии, например, по краю кровли.
2. Резистивный двухжильный: для простых схем, где важна стабильная мощность (обогрев труб).
3. Саморегулирующийся: в условиях, где температура меняется часто и непредсказуемо (крыши, открытые площадки).

Как спланировать схему укладки: расчеты и проектирование

Перед началом монтажа необходимо составить точный проект. Он включает замеры, расчет необходимой мощности и выбор конфигурации укладки. Ошибки на этом этапе ведут к недогреву или перерасходу энергии.

Первый шаг — определение зон, нуждающихся в обогреве. Для кровли это карнизы, ендовы, водосточные желоба и воронки. Для труб — участки, подверженные замерзанию. Мощность системы зависит от климатической зоны: в средней полосе России рекомендуется 20–30 Вт/м², на севере — до 40 Вт/м².

Далее рассчитывается длина кабеля. Формула проста:
L = S × P / p,
где L — длина кабеля, S — площадь обогрева, P — требуемая мощность на м², p — удельная мощность кабеля (указана в паспорте).

Например, для обогрева желоба длиной 10 м и шириной 0,2 м (S = 2 м²) при P = 25 Вт/м² и кабеле p = 20 Вт/м:
L = 2 × 25 / 20 = 2,5 м. Но так как кабель укладывается «змейкой», реальная длина будет больше — с учетом шага укладки.

Шаг укладки (расстояние между витками) определяется по формуле:
h = 1000 × p / P,
где h — шаг в мм. В примере: h = 1000 × 20 / 25 = 800 мм. То есть витки располагаются на расстоянии 80 см друг от друга.

Пример проектирования для кровли

• Измерьте длину карниза: 12 м.
• Определите ширину зоны обогрева: 0,5 м (от края крыши).
• Площадь: 12 × 0,5 = 6 м².
• Требуемая мощность: 6 × 25 Вт = 150 Вт.
• Выбираем кабель 20 Вт/м → длина: 150 / 20 = 7,5 м.
• Шаг укладки: 1000 × 20 / 25 = 800 мм.

На практике кабель укладывается змейкой с 7–8 витками. Каждый виток — около 1 м, итого ~8 м. Запас в 0,5 м компенсирует возможные погрешности.

Не забывайте про комплектующие: терморегулятор, датчик температуры, автоматический выключатель, гофру для защиты, муфты. Терморегулятор должен быть с датчиком влажности и температуры — он включит систему только при наличии снега и минусовой температуре.

Монтаж на кровле и в водостоках: пошаговая инструкция

Установка греющего кабеля на кровле — наиболее частая задача. Цель — предотвратить образование наледи, которая нарушает целостность кровли и водосточной системы.

Подготовительный этап

• Очистите кровлю и желоба от снега и льда.
• Проверьте состояние кровельного покрытия — кабель нельзя укладывать на поврежденные участки.
• Подготовьте инструмент: перфоратор, крепеж, изолента, мультиметр, отвертки.
• Разметьте зоны укладки: карниз, ендовы, водостоки.

Пошаговый алгоритм укладки

1. Установите терморегулятор в удобном месте (обычно в электрощитке). Подключите его к сети через УЗО (не менее 30 мА).
2. Проложите силовой кабель от щитка к месту входа на крышу. Используйте гофру для защиты.
3. Закрепите начальную муфту — место соединения нагревательного и питающего кабеля. Она должна быть герметичной.
4. Уложите кабель по карнизу змейкой с рассчитанным шагом. Крепите хомутами или специальными клипсами каждые 25–30 см.
5. В ендовах уложите кабель в 2–3 нитки с шагом 10–15 см.
6. В водосточных трубах опустите кабель вертикально, сделав «петлю» внизу для лучшего прогрева воронки.
7. Установите датчик температуры на кровле, в тени, на высоте 1,5–2 м от земли.
8. Подключите систему и проверьте сопротивление мультиметром (должно соответствовать паспортным данным).

Обогрев труб и полов: особенности схемы

Хотя принцип один — подогрев поверхности — схемы для труб и полов отличаются.

Для обогрева труб применяют спиральную намотку или прямую прокладку. При спиральной укладке кабель наматывается с шагом 10–30 см в зависимости от диаметра трубы и климата. На каждый метр трубы уходит 1,5–2 м кабеля. Метод эффективен, но требует больше материала.

Прямая прокладка — кабель фиксируется вдоль трубы (сверху или снизу). Более экономичен, но менее надежен в сильные морозы. Рекомендуется для труб диаметром до 50 мм.

Для трубопроводов вне здания обязательно использовать теплоизоляцию. Без неё система будет расходовать в 2–3 раза больше энергии.

Что касается полов, здесь чаще используют резистивные маты или кабели. Схема укладки — змейка с шагом 10–15 см. Важно: кабель не должен проходить под мебелью или бытовой техникой. Обязателен термостат с датчиком, установленным в полу.

Распространённые ошибки при монтаже и как их избежать

Даже при правильном выборе оборудования система может не работать из-за монтажных ошибок.

• Неправильный шаг укладки — слишком большой шаг приводит к наледи, слишком маленький — к перегреву и перерасходу.
• Отсутствие терморегулятора — постоянная работа кабеля ведёт к износу и высоким счетам за свет.
• Повреждение кабеля при монтаже — острые края, перегибы, удары инструментом. Всегда проверяйте сопротивление до и после укладки.
• Негерметичные соединения — вода попадает внутрь, вызывая короткое замыкание.
• Укладка кабеля на поврежденную кровлю — вибрация и лед могут порвать провод.

Чек-лист перед запуском

• Проверено сопротивление кабеля — соответствует паспорту.
• Установлен терморегулятор с датчиком.
• Все соединения загерметизированы.
• Кабель не пересекается и не соприкасается.
• Система подключена через УЗО.
• Проведено тестовое включение на 1 час.

Экспертное мнение: советы от практика с 15-летним опытом

Сергей отмечает, что 70% обращений связаны с неправильной укладкой на кровле. «Люди думают: “просто положил кабель — и всё”. Но если шаг 1 метр вместо 30 см — никакого эффекта. А если 10 см — кабель перегреется и сгорит.»

Его главный совет: «Делайте пробный запуск осенью. Проверьте работу при +5°C и −5°C. Убедитесь, что система включается и выключается правильно. И ни в коем случае не укладывайте кабель под снег — он должен лежать на чистой поверхности.»

Вопросы и ответы

Заключение

Схема монтажа греющего кабеля — это не просто набор инструкций, а комплексный подход к решению проблемы замерзания. От правильного выбора кабеля до точного расчета шага и грамотной установки терморегулятора — каждый элемент влияет на надежность и эффективность системы.

• Выбирайте тип кабеля в зависимости от задачи: саморегулирующийся — для сложных условий.
• Всегда делайте расчет мощности и шага укладки.
• Используйте терморегулятор — это снижает расходы и продлевает срок службы.
• Избегайте пересечений кабеля и повреждений при монтаже.
• Проводите регулярную проверку системы перед сезоном.
