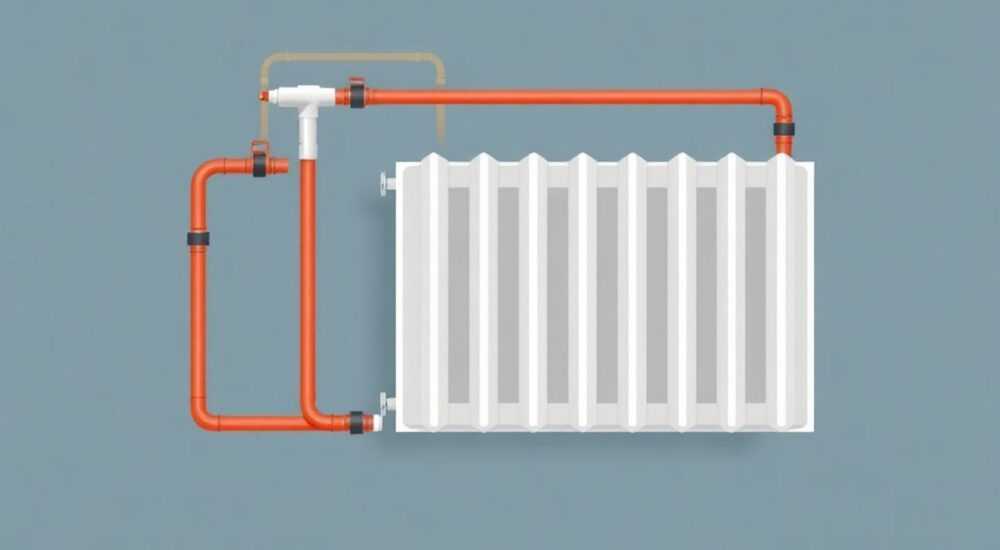

Схема обвязки батареи отопления

Схема обвязки батареи отопления — это комплексное техническое решение, определяющее, как радиатор подключается к системе отопления. Правильная обвязка обеспечивает равномерный прогрев помещения, повышает эффективность работы системы и продлевает срок службы оборудования. От выбора схемы зависит не только комфорт, но и энергозатраты.

Грамотная обвязка радиатора позволяет достичь максимальной теплоотдачи, избежать «мёртвых зон» в батарее и снизить расход тепловой энергии. Оптимальный выбор — диагональное подключение с терморегулятором и шаровыми кранами для удобства обслуживания.

Содержание статьи:

Типы подключения радиаторов: плюсы и минусы
Сравнение схем подключения
Элементы обвязки радиатора отопления
Что должно быть в стандартной обвязке
Пошаговая инструкция по монтажу обвязки
Распространённые ошибки при обвязке и как их избежать
Типичные ошибки и последствия
Современные решения и автоматизация
Экспертное мнение
Интервью с инженером-проектировщиком отопительных систем
Вопросы и ответы
Заключение

Типы подключения радиаторов: плюсы и минусы

Выбор схемы подключения радиатора напрямую влияет на его теплоотдачу, гидравлическое сопротивление и простоту обслуживания. В частных домах и многоквартирных зданиях применяются три основные схемы: односторонняя (боковая), нижняя и диагональная. Каждая из них имеет свои особенности и область применения.

Одностороннее подключение предполагает подачу и обратку, подключённые к одной стороне батареи — сверху и снизу. Такой способ популярен в вертикальных стояках централизованного отопления. Он компактен, но при длинных радиаторах (более 10 секций) может возникнуть неравномерный прогрев: дальние секции остаются холодными.

Диагональная схема считается наиболее эффективной. Подача подключается к верхнему патрубку с одной стороны, а обратка — к нижнему с противоположной. Это обеспечивает полное заполнение теплоносителем и минимальные потери тепла. Диагональное соединение рекомендуется для радиаторов с более чем 10 секциями.

Нижнее подключение используется в современных системах с закрытой разводкой, особенно при скрытой прокладке труб. Все подключения выполнены снизу, что улучшает эстетический вид. Однако такая схема снижает теплоотдачу на 10–15%, если не использовать специальные распределительные коробки или удлинители потока.

Полезно знать: При выборе схемы подключения важно учитывать тип системы — однотрубную или двухтрубную. В однотрубной системе диагональная схема особенно важна, чтобы минимизировать перепад температур между входом и выходом.

Сравнение схем подключения

Схема	Теплоотдача	Применение	Комментарий
Боковое (одностороннее)	100% (номинальная)	Короткие радиаторы до 10 секций	Простота монтажа, но риск «холодного конца»
Диагональное	95–100%	Длинные радиаторы, однотрубные системы	Максимальный КПД, требует больше места
Нижнее	85–90%	Скрытая разводка, современные котлы	Эстетично, но требует компенсации потерь

Элементы обвязки радиатора отопления

Обвязка — это не просто подключение трубы к батарее. Это целый узел, состоящий из нескольких функциональных компонентов, каждый из которых выполняет свою задачу. Отсутствие хотя бы одного элемента может привести к аварийной ситуации, снижению комфорта или невозможности ремонта без остановки всей системы.

Основные элементы включают запорную арматуру, регулирующие устройства, воздухоотводчики и соединительные фитинги. Запорная арматура представлена шаровыми кранами или вентилями, которые позволяют отсечь радиатор для замены или промывки. Их установка обязательна с обеих сторон — на подаче и обратке.

Регулировка температуры осуществляется с помощью термостатических головок. Они работают в паре с термостатическими клапанами и реагируют на изменение температуры в помещении. При достижении заданного значения поток теплоносителя ограничивается, что позволяет экономить до 20% энергии.

Воздухоотводчик (кран Маевского) устанавливается на торце радиатора. Он необходим для удаления воздушных пробок, которые могут блокировать циркуляцию. Автоматические воздухоотводчики используются в закрытых системах и работают без участия человека.

«Установка термоголовки — не роскошь, а необходимость. Даже в квартире с центральным отоплением она помогает избежать перегрева и дискомфорта.» — Алексей Романов, инженер-теплотехник, 12 лет опыта

Что должно быть в стандартной обвязке

Шаровой кран или вентиль на подаче и обратке — для полного отсечения радиатора.
Термостатический клапан — для автоматического регулирования температуры.
Кран Маевского — для ручного или автоматического сброса воздуха.
Грязевик (фильтр грубой очистки) — при необходимости, особенно в старых системах.
Соединительные накидные гайки (американки) — для быстрого демонтажа без повреждения труб.

Полезно знать: Использование «американок» значительно упрощает обслуживание. Вы можете снять радиатор, не сливая воду со всего стояка, просто открутив два соединения.

Пошаговая инструкция по монтажу обвязки

Правильный монтаж обвязки начинается с планирования. Необходимо определить место установки радиатора, выбрать схему подключения и подготовить все компоненты. Работы лучше проводить при отключённой системе и слитом теплоносителе.

Подготовьте инструменты и материалы: ключи, уровень, дюбели, кронштейны, радиатор, краны, термоголовку, фум-ленту или лен с герметиком.
Установите кронштейны: отметьте точки крепления по уровню. Обычно требуется два нижних и один-два верхних кронштейна. Радиатор должен находиться на высоте 10–12 см от пола и 5–10 см от подоконника.
Подключите запорную арматуру: установите шаровые краны на трубы подачи и обратки. Убедитесь, что они легко доступны для управления.
Соберите узел подключения: на подаче установите термостатический клапан, на обратке — обычный кран. Соедините их с радиатором через американки.
Подключите радиатор: аккуратно подвесьте его на кронштейны и затяните соединения. Не перетягивайте — можно повредить резьбу.
Установите кран Маевского: в верхнюю заглушку радиатора вкрутите воздухоотводчик. Убедитесь, что он направлен вверх.
Запустите систему: медленно подайте теплоноситель, откройте краны. Сначала открывайте обратку, затем подачу. Слейте воздух через кран Маевского.
Проверьте герметичность: осмотрите все соединения на наличие протечек. Устраните при необходимости.

Полезно знать: После первого запуска повторно проверьте соединения через 24 часа. Температурные деформации могут ослабить резьбовые соединения.

Распространённые ошибки при обвязке и как их избежать

Даже опытные мастера допускают ошибки, которые снижают эффективность системы. Некоторые из них выявляются сразу, другие проявляются спустя месяцы эксплуатации.

Одна из самых частых ошибок — отсутствие термостатической головки. Владельцы считают её лишней тратой, но именно она обеспечивает комфорт и экономию. Без неё батарея работает на полную постоянно, даже если в комнате уже жарко.

Ещё одна проблема — неправильная ориентация термоклапана. Его нельзя устанавливать за шторой или под глубоким подоконником. Датчик будет получать искажённые данные, и система не сможет корректно регулировать температуру.

Использование дешёвых кранов и фитингов также чревато. Дешёвые шаровые краны часто заклинивают через год-два. Лучше один раз потратиться на качественную арматуру, чем потом вскрывать стену.

Типичные ошибки и последствия

Отсутствие запорной арматуры: невозможно отремонтировать радиатор без остановки всей системы.
Неправильный выбор схемы подключения: снижение теплоотдачи, холодные зоны в батарее.
Перетяжка резьбовых соединений: повреждение резьбы, протечки, необходимость замены деталей.
Установка радиатора с перекосом: плохая циркуляция, завоздушивание, снижение КПД.
Отсутствие крана Маевского: невозможность удалить воздух, постоянные шумы и холодные верхние секции.

«Я видел, как из-за отсутствия простого крана Маевского владельцы вызывали сантехника каждую зиму. Элемент стоит 200 рублей, а вызов мастера — 1500. Экономия должна быть разумной.» — Дмитрий Ковалёв, сантехник, 15 лет в сфере

Современные решения и автоматизация

Технологии не стоят на месте. Сегодня доступны умные термоголовки, работающие от батареек и управляющиеся через Wi-Fi. Они интегрируются с системами «умный дом» и позволяют программировать температуру по дням недели и времени суток.

Например, можно установить +20°C днём в рабочие дни, +17°C ночью и +22°C в выходные. Это не только повышает комфорт, но и снижает расходы на отопление. По данным исследований, использование программируемых термоголовок даёт экономию от 15 до 25% в год.

Также появляются радиаторы с встроенными модулями учёта тепла. Они фиксируют потребление и передают данные в общедомовую систему, что особенно актуально в многоквартирных домах при расчёте платы по факту.

Для скрытой проводки всё чаще используются специальные монтажные панели. Они позволяют спрятать трубы и арматуру в стену, оставляя снаружи только декоративную крышку. Это улучшает внешний вид и защищает элементы от механических повреждений.

Полезно знать: Умные термоголовки совместимы с большинством термоклапанов стандарта M30x1.5. Перед покупкой проверьте маркировку на клапане.

Экспертное мнение

Интервью с инженером-проектировщиком отопительных систем

«За 18 лет практики я наблюдал множество случаев, когда неправильная обвязка сводила на нет усилия по утеплению дома. Особенно часто это происходит в частных домах, где владельцы экономят на арматуре. Главное — не подходить к отоплению как к «просто трубам». Это система, где каждый элемент играет роль.» — Елена Васильева, главный инженер проектного бюро «ТеплоДом», стаж 18 лет

По её словам, идеальная обвязка включает:

Диагональное подключение для радиаторов от 10 секций.
Термостатическую головку с возможностью программирования.
Фильтр грубой очистки перед первым радиатором в контуре.
Автоматический воздухоотводчик в самой высокой точке системы.

Она также подчёркивает важность гидравлического расчёта: «Многие ставят насосы «на глаз», а потом жалуются на шум и холодные батареи. Нужно рассчитывать сопротивление, подбирать насос по кривой. Иначе система будет работать неэффективно.»

Вопросы и ответы

Можно ли делать обвязку без термоголовки?

Можно, но не рекомендуется. Без термоголовки вы теряете контроль над температурой. Батарея будет греть постоянно, что приведёт к перегреву и повышенным расходам. В среднем, экономия с термоголовкой составляет 15–20% в год.

Какая схема лучше для однотрубной системы?

Для однотрубной системы предпочтительна диагональная схема с подачей сверху и обраткой снизу с противоположной стороны. Это обеспечивает максимальный проток и минимизирует остывание теплоносителя перед выходом в стояк.

Нужен ли фильтр на каждый радиатор?

Нет. Фильтр грубой очистки устанавливается один — на вводе в систему или перед первым насосом. Он защищает всю арматуру и оборудование. На каждом радиаторе достаточно шарового крана и термоклапана.

Что делать, если батарея плохо греет после установки?

Сначала проверьте, не завоздушена ли она. Спустите воздух через кран Маевского. Затем убедитесь, что краны полностью открыты, а термоголовка не заблокирована. Если проблема остаётся — возможно, выбрана не та схема подключения или есть гидравлический дисбаланс.

Можно ли использовать пластиковые трубы для обвязки?

Да, современные трубы из сшитого полиэтилена (PEX) или полипропилена (PPR) отлично подходят для систем отопления. Главное — правильно выполнить соединения и использовать армированные трубы для высоких температур.

Заключение

Правильная схема обвязки батареи отопления — это основа эффективной, безопасной и экономичной системы обогрева. От выбора подключения до качества арматуры зависит не только комфорт в доме, но и долговечность оборудования. Пренебрежение деталями может обойтись дороже, чем первоначальная экономия.

Современные технологии предлагают решения, которые делают отопление не только эффективным, но и интеллектуальным. Умные термоголовки, автоматические воздухоотводчики и скрытые монтажные панели — это не просто мода, а практические инструменты для повышения качества жизни.

Инвестиции в грамотную обвязку окупаются уже в первый отопительный сезон. Комфорт, стабильная температура и снижение счетов за энергию — вот реальные преимущества правильного подхода.

Диагональная схема — оптимальна для длинных радиаторов и однотрубных систем.
Обязательные элементы: термоголовка, шаровые краны, кран Маевского.
Используйте качественные материалы — дешёвая арматура быстро выходит из строя.
Автоматизация позволяет сэкономить до 25% энергии в год.
Монтаж должен включать проверку на герметичность и завоздушивание.
