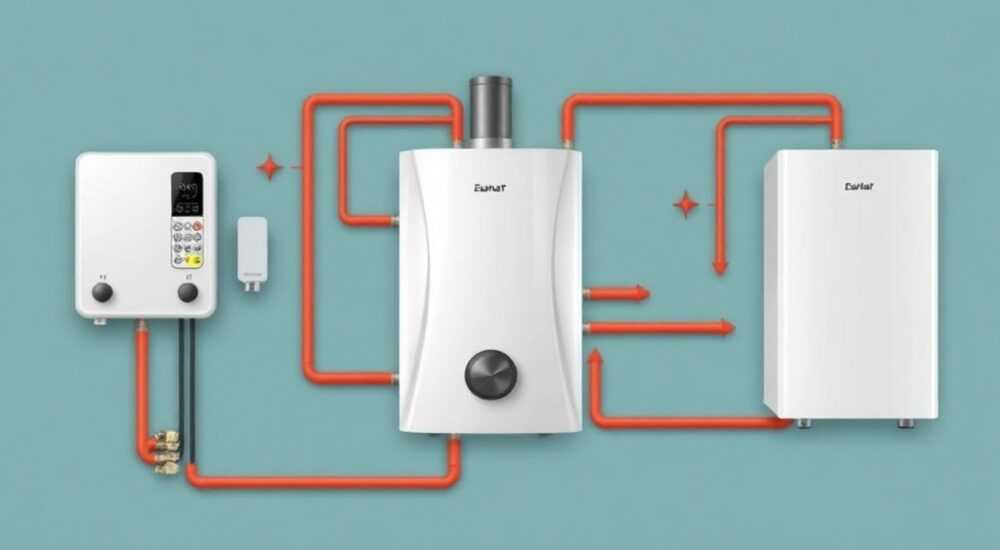

Схема обвязки электрического котла отопления

Электрический котёл — это надёжное и чистое решение для отопления частного дома, дачи или квартиры. Однако его эффективность и долговечность напрямую зависят от правильной обвязки — комплекса подключений, включающего трубопроводы, расширительный бак, циркуляционный насос, группу безопасности и другие компоненты. Неправильно выполненная схема может привести к перегреву, гидроударам, выходу оборудования из строя и даже авариям.

Для стабильной и безопасной работы электрокотла необходима грамотно спроектированная обвязка с обязательными элементами: группой безопасности, расширительным баком, циркуляционным насосом и системой автоматики. Ключевое правило — монтаж должен соответствовать паспорту котла и нормам СНиП.

Содержание статьи:

Основные компоненты обвязки электрического котла
Принцип работы и схемы подключения
Последовательная обвязка: шаги монтажа
Типичные ошибки и как их избежать
Автоматика и управление системой
Экспертное мнение
Вопросы и ответы
Заключение

Основные компоненты обвязки электрического котла

Обвязка — это не просто набор труб и фитингов. Это инженерная система, обеспечивающая безопасную передачу тепла от котла к радиаторам или тёплому полу. Каждый элемент выполняет свою функцию и влияет на общую производительность.

Первым делом необходимо определить тип системы: открытая или закрытая. Современные электрокотлы почти всегда работают в закрытых системах с принудительной циркуляцией. Это повышает КПД и позволяет точно регулировать температуру.

Ключевые элементы обвязки:

Циркуляционный насос — обеспечивает движение теплоносителя по контуру.
Расширительный бак — компенсирует увеличение объёма воды при нагреве.
Группа безопасности — включает манометр, воздухоотводчик и предохранительный клапан (обычно 3 бара).
Фильтр грубой очистки — защищает оборудование от загрязнений.
Запорная арматура — шаровые краны или балансировочные вентили для обслуживания и настройки.
Трубы и фитинги — материал зависит от типа системы (металлопластик, полипропилен, медь).

Полезно знать: Расширительный бак должен быть установлен на обратке, перед циркуляционным насосом. Это снижает риск кавитации и продлевает срок службы насоса.

Выбор компонентов зависит от мощности котла. Например, для котла 9 кВт достаточно бака на 8–12 литров, а для 15 кВт — уже 18–24 литра. Объём рассчитывается по формуле: 10–12% от общего объёма теплоносителя в системе.

Принцип работы и схемы подключения

Принцип действия прост: электрокотёл нагревает теплоноситель (воду или антифриз), который циркулирует по трубам и отдаёт тепло через радиаторы или тёплый пол. Циркуляция может быть естественной (в редких случаях) или принудительной — с помощью насоса.

Наиболее распространённая схема — одноконтурная с принудительной циркуляцией. Она подходит для домов площадью до 120 м². Для больших домов применяют двухконтурные схемы: один контур — радиаторы, второй — тёплый пол.

Тип схемы	Преимущества	Недостатки	Рекомендации
Одноконтурная	Простота монтажа, низкая стоимость	Нельзя раздельно регулировать температуру	Для небольших домов без тёплого пола
Двухконтурная с гидрострелкой	Независимая работа контуров, стабильное давление	Высокая цена, сложность	Для домов от 150 м² с несколькими насосами
С тепловым аккумулятором	Экономия на ночной тарифе, стабильность	Требует много места	Если есть многотарифный счётчик

Подключение к электросети — отдельная важная тема. Электрокотёл требует выделенной линии с УЗО и автоматическим выключателем. Сечение кабеля подбирается по мощности: для 6 кВт — 4 мм² (медь), для 12 кВт — 6 мм².

«Не экономьте на электропроводке. Перегрев кабеля — одна из главных причин пожаров в системах электротопления.» — Алексей Петров, инженер-теплотехник, 18 лет опыта

Последовательная обвязка: шаги монтажа

Монтаж обвязки лучше выполнять пошагово, соблюдая технологическую последовательность. Даже если вы планируете доверить работу мастеру, знание процесса поможет контролировать качество.

Подготовка помещения. Убедитесь, что рядом с котлом есть свободное место для обслуживания, розетка или клеммы, дренажный трап (на случай сброса воды).
Установка котла. Закрепите на стене строго горизонтально, используя уровень. Минимальная высота от пола — 15 см.
Монтаж расширительного бака. Подключите к обратному трубопроводу. Бак должен быть заряжен воздухом (1.0–1.5 бар), проверьте манометром.
Установка циркуляционного насоса. Ось ротора — строго горизонтально. На корпусе указана стрелка направления потока.
Группа безопасности. Монтируется на подающей линии, сразу после котла. Предохранительный клапан должен быть направлен вверх.
Подключение труб. Используйте разборные соединения (американки) для удобства демонтажа. Проверьте герметичность всех стыков.
Заполнение системы. Откройте краны, медленно заполните систему водой, спустите воздух через воздухоотводчики.
Проверка на утечки. Держите систему под давлением 1.5–2 бар в течение часа.
Подключение к электросети. Только через автомат и УЗО. Заземление обязательно.
Запуск и настройка. Включите котёл, проверьте работу насоса, срабатывание защиты, достижение заданной температуры.

Полезно знать: Перед запуском удалите транспортировочные заглушки с насоса (если есть). Иначе он не будет работать.

Для сложных систем рекомендуется использовать коллекторную разводку. Коллектор равномерно распределяет теплоноситель по контурам, упрощает балансировку и ремонт одного из контуров без остановки всей системы.

Типичные ошибки и как их избежать

Даже опытные мастера допускают просчёты, которые впоследствии приводят к поломкам. Разберём самые частые:

Отсутствие группы безопасности. Некоторые считают её лишней тратой. Это грубейшее нарушение. При закипании воды давление растёт мгновенно — без клапана возможен взрыв.
Неправильная установка насоса. Если ось ротора вертикальна, насос быстро выйдет из строя. Также нельзя устанавливать насос «всухую» — он рассчитан только на работу в жидкости.
Игнорирование расширительного бака. В замкнутой системе вода расширяется. Без бака давление достигнет критических значений, сработает клапан, но система будет постоянно сбрасывать воду.
Подключение к старой проводке. Алюминиевые провода, плохие контакты, отсутствие заземления — всё это создаёт пожароопасную ситуацию.
Забыть про фильтр. Грязь из труб попадает в ТЭНы, вызывает перегрев и выход из строя. Фильтр нужно чистить раз в год.

«Я видел, как котёл мощностью 12 кВт был подключён к розетке через удлинитель. Через неделю — пожар. Не шутите с электричеством.» — Дмитрий Козлов, электромонтёр, 12 лет в сфере

Ещё одна ошибка — использование некачественного теплоносителя. Даже в системах с водой важно добавлять ингибиторы коррозии. А если используется антифриз — он должен быть совместим с резиновыми уплотнениями и не содержать этиленгликоль (токсичен).

Автоматика и управление системой

Современные электрокотлы оснащаются встроенной автоматикой: термостатами, модуляцией мощности, защитой от замерзания. Но для максимального комфорта и экономии стоит добавить внешние устройства.

Наиболее полезные решения:

Комнатный термостат — поддерживает заданную температуру в помещении, отключая котёл при достижении нужного значения. Экономия — до 25% электроэнергии.
Погодозависимая автоматика — корректирует температуру подачи в зависимости от уличной температуры. Особенно эффективна в межсезонье.
Wi-Fi-модуль — позволяет управлять котлом с телефона, программировать режимы, получать уведомления о неисправностях.
Тепловой счётчик — контроль расхода энергии, анализ эффективности.

Для домов с несколькими этажами или зонами отопления рекомендуется зональное управление. Каждая зона имеет свой датчик и сервопривод на коллекторе. Это позволяет, например, днём греть гостиную, а ночью — спальни.

Полезно знать: Многотарифный счётчик + таймер = экономия. Включайте котёл на ночь (тариф Т2), чтобы накопить тепло в аккумуляторе или массивных стенах.

Некоторые котлы поддерживают интеграцию с «умным домом» (например, через Modbus или MQTT). Вы можете создать сценарий: «Утро» — включить отопление в ванной и кухне за 30 минут до пробуждения.

Экспертное мнение

«За последние годы заметен рост интереса к электрическому отоплению, особенно в регионах с нестабильным газоснабжением. Но большинство владельцев не понимают, что котёл — это лишь часть системы. Главное — обвязка. Я рекомендую делать проект даже для небольшого дома. Это сэкономит деньги и нервы. Особое внимание — качеству монтажа и выбору компонентов. Дешёвый насос или бак быстро выйдут из строя, а последствия могут быть серьёзными.» — Елена Васильева, инженер-проектировщик систем отопления, 20 лет опыта

По её словам, лучшие результаты показывают системы с гидравлической стрелкой и буферной ёмкостью. Они стабильны, легко масштабируются и подходят для комбинирования с солнечными коллекторами или тепловыми насосами.

Вопросы и ответы

Можно ли подключить электрокотёл без насоса?

Теоретически — да, при естественной циркуляции. Но на практике это неэффективно: медленный прогрев, неравномерное распределение тепла, риск перегрева котла. Все современные модели рассчитаны на принудительную циркуляцию.

Какой теплоноситель лучше: вода или антифриз?

Вода — дешевле, экологичнее, эффективнее. Антифриз нужен, если дом не отапливается постоянно (дача). Но он хуже проводит тепло, дороже и требует герметичной системы. Используйте только специализированный теплоноситель для отопления, а не автомобильный тосол.

Нужен ли бойлер косвенного нагрева?

Если вам нужно ГВС — да. Электрокотёл можно подключить к бойлеру, но тогда он будет греть воду и отопление по очереди. Лучше использовать двухконтурный котёл или отдельный бойлер с ТЭНом.

Что делать, если давление в системе падает?

Проверьте все соединения на утечки. Если визуально всё цело — возможно, протекает расширительный бак (пробой мембраны). Также причина — недостаточный объём бака или завышенное давление накачки.

Можно ли использовать электрокотёл как основной источник тепла?

Да, при условии качественной теплоизоляции дома, правильно спроектированной системы и надёжного электроснабжения. В регионах с частыми отключениями стоит рассмотреть резервный источник (например, твердотопливный котёл).

Заключение

Правильная обвязка электрического котла — это залог эффективного, безопасного и долговечного отопления. Пренебрежение хотя бы одним элементом может свести на нет все преимущества электрического отопления: чистоту, простоту и точность регулировки.

Главное — подходить к монтажу системно. Не покупайте котёл «просто так». Сначала сделайте расчёт теплопотерь, выберите схему, подберите компоненты, продумайте автоматику. Инвестиции в качественную обвязку окупаются комфортом, экономией и отсутствием аварий.

Обязательные элементы: группа безопасности, расширительный бак, циркуляционный насос, фильтр.
Монтаж выполняйте пошагово, с проверкой герметичности и электробезопасности.
Используйте автоматику для экономии и удобства управления.
Избегайте типичных ошибок: игнорирование защиты, неправильная электропроводка, дешёвые компоненты.
Для сложных систем — проектируйте с учётом будущего расширения.
