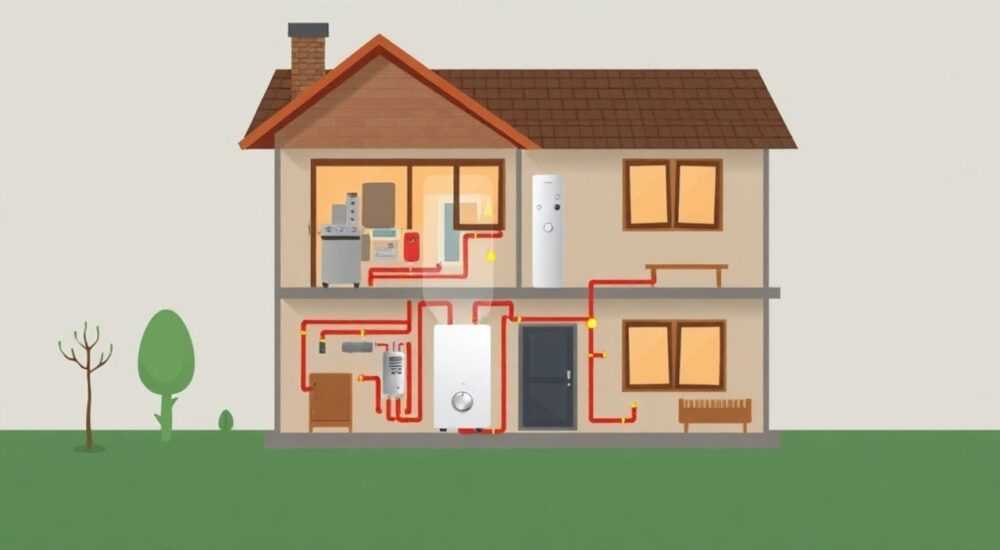

Схема отопления 2 этажного дома с газовым котлом

Отопление двухэтажного дома с газовым котлом — это комплексная система, требующая точного расчета и грамотного проектирования. От ее эффективности зависит не только комфорт проживания, но и энергозатраты, а также долговечность оборудования. Современные решения позволяют создать равномерный обогрев всех помещений, автоматизировать процессы и минимизировать потери тепла.

Основные схемы отопления двухэтажного дома

При проектировании отопления двухэтажного дома с газовым котлом важно выбрать правильную схему разводки. Она определяет, как будет циркулировать теплоноситель, насколько равномерно будут прогреваться этажи и сколько энергии потребуется для поддержания комфортной температуры. На практике применяются три основных типа: однотрубная, двухтрубная и коллекторная (лучевая) система.

Однотрубная схема — самая простая и дешевая в реализации. Теплоноситель последовательно проходит через радиаторы, постепенно остывая. Это приводит к тому, что первый радиатор нагревается сильнее, чем последний. Такая система подходит для небольших домов, но на двух этажах может создавать дисбаланс — нижний этаж будет теплее верхнего.

Двухтрубная система решает проблему неравномерного прогрева. Подача и обратка подключены параллельно к каждому радиатору. Это позволяет поддерживать одинаковую температуру теплоносителя на входе в каждый прибор. Существуют два варианта: тупиковая (традиционная) и попутная (Петля Тихельмана), где длина контуров выравнивается для лучшего баланса.

Коллекторная схема — наиболее современная и удобная. От котла прокладывается магистраль к распределительному коллектору, от которого к каждому радиатору идет отдельная пара труб. Это обеспечивает идеальный гидравлический баланс, простое регулирование и возможность скрытой прокладки труб. Однако она требует больше материалов и трудозатрат.

Сравнение схем: плюсы и минусы

Выбор схемы зависит от бюджета, архитектуры дома и требований к комфорту. Для двухэтажного коттеджа площадью 150–250 м² оптимальным решением считается попутная или коллекторная система.

Расчет тепла и подбор оборудования

Перед тем как выбирать схему, необходимо выполнить тепловой расчет. Он показывает, сколько киловатт тепла нужно для компенсации потерь здания. Упрощенный метод — 1 кВт на 10 м², но это правило работает только для хорошо утепленных домов. В реальности учитываются:

• площадь и высота помещений;
• тип окон и стен (материал, толщина, коэффициент теплопроводности);
• климат региона (минимальная зимняя температура);
• наличие утепления кровли и пола.

Например, дом в Подмосковье площадью 200 м² с однослойными кирпичными стенами и обычными окнами может терять до 15 кВт тепла при -25 °C. Значит, котел должен иметь мощность не менее 18–20 кВт с запасом 15–20% на пиковые нагрузки и старение изоляции.

Газовый котел — основа системы. Сегодня популярны настенные конденсационные модели. Они используют тепло вторичного конденсата, достигая КПД до 109%. Такие котлы экономят до 15% газа по сравнению с классическими.

Дополнительное оборудование включает:

• расширительный бак (10–12% от объема системы);
• циркуляционный насос (обязателен даже в системах с естественной циркуляцией для надежности);
• группа безопасности (мембранный клапан, манометр, воздухоотводчик);
• фильтр грубой очистки перед котлом.

Для двухэтажного дома рекомендуется установка двух насосов — один на основной контур, второй при необходимости на теплый пол или отдельный этаж. Также актуально использование гидрострелки при наличии нескольких контуров — она предотвращает взаимное влияние насосов.

Подбор радиаторов и труб

Радиаторы должны соответствовать тепловой нагрузке каждого помещения. Биметаллические и алюминиевые модели — лучший выбор: они быстро реагируют на изменения температуры и имеют высокую теплоотдачу. Стальные панельные радиаторы тоже эффективны, но медленнее остывают.

Трубы чаще всего используют из сшитого полиэтилена (PEX) или металлопластика. Их легко монтировать, они устойчивы к коррозии и гидроударам. Диаметр труб зависит от схемы:

• магистраль: 25–32 мм;
• подводка к радиаторам: 16–20 мм;
• коллекторная система: 20 мм от коллектора, 16 мм к приборам.

Монтаж системы отопления

Монтаж начинается с составления детального плана. На нем указываются:

• места установки котла, насосов, коллекторов;
• маршруты прокладки труб;
• позиции радиаторов и запорной арматуры.

Котельная должна быть оборудована в хорошо вентилируемом помещении с дымоходом. Для настенных котлов достаточно коаксиального дымохода, выводимого через стену. Напольные модели требуют отдельного помещения и классического дымохода.

Прокладка труб выполняется с уклоном 3–5 мм на метр в сторону котла (для систем с естественной циркуляцией). В принудительных системах уклон не обязателен, но желателен для удаления воздуха. Трубы изолируются для снижения теплопотерь и предотвращения конденсата.

Пошаговый монтаж коллекторной системы

1. Установите котел и группу безопасности на первом этаже, рядом с газовым вводом.
2. Смонтируйте распределительный коллектор в удобном месте (часто в техническом шкафу).
3. Проложите трубы от коллектора к каждому радиатору, используя штробление или короба.
4. Установите радиаторы под окнами, выставьте по уровню, подключите через термостатические головки.
5. Заполните систему водой, удалите воздух через краны Маевского.
6. Проверьте давление (1.5–2 бар), проведите пробный запуск.

Автоматизация и управление

Современная система отопления — это не просто котел и батареи, а умная сеть. Автоматизация позволяет снизить расходы на 20–30% и повысить комфорт. Базовый уровень — комнатный термостат, который включает/выключает котел по температуре в гостиной.

Более продвинутый вариант — многозонное управление. Каждый этаж или комната оснащается термоголовками с выносными датчиками. Они связываются с контроллером, который регулирует подачу тепла. Например, ночью температура в спальнях повышается, а в гостиной — понижается.

Wi-Fi-термостаты позволяют управлять системой с телефона. Можно задать режим «Умный дом», когда система сама снижает температуру при отъезде и повышает перед возвращением.

Также стоит рассмотреть гидравлическую стрелку с буферной емкостью. Это аккумулятор тепла, который сглаживает скачки нагрузки и позволяет котлу работать в щадящем режиме. Особенно полезно при использовании теплых полов и солнечных коллекторов.

Частые ошибки и как их избежать

Даже при грамотном проекте можно допустить фатальные ошибки. Вот самые распространенные:

• Недостаточный уклон труб. Приводит к завоздушиванию и шуму. Решение — соблюдение уклона 3–5 мм/м или установка автоматических воздухоотводчиков.
• Отсутствие балансировки. В двухтрубной системе без балансировочных клапанов ближние радиаторы перегреваются, дальние — остаются холодными. Обязательно устанавливайте регулируемые вентили.
• Неправильный выбор мощности котла. Перегрев и частые пуски/остановки снижают КПД и срок службы. Делайте запас не более 20%, используйте модуляцию.
• Игнорирование тепловой изоляции труб. Потери в неутепленных трубах могут достигать 15%. Все магистрали в неотапливаемых зонах должны быть утеплены.
• Отсутствие фильтра перед котлом. Грязь и накипь выводят теплообменник из строя. Фильтр грубой очистки — обязательный элемент.

Экспертное мнение

На практике многие заказчики выбирают «умные» решения уже на этапе строительства. Например, дом 180 м² в Тверской области с коллекторной системой, Wi-Fi-управлением и буферной емкостью 300 литров потребляет всего 1 800 м³ газа за сезон — при среднем расходе в 2 500–3 000 м³.

Вопросы и ответы

Заключение

Система отопления двухэтажного дома с газовым котлом — это не набор труб и радиаторов, а продуманная инженерная конструкция. От ее качества зависят комфорт, безопасность и эксплуатационные расходы. Оптимальным решением для большинства домов является закрытая двухтрубная или коллекторная схема с циркуляционным насосом, автоматикой и качественной теплоизоляцией.

• Выбирайте схему по принципу «комфорт + эффективность»: коллекторная или попутная — лучшие варианты.
• Рассчитывайте мощность котла с учетом теплопотерь, а не по площади.
• Обязательно устанавливайте циркуляционный насос и группу безопасности.
• Автоматизация и терморегуляция экономят до 30% энергии.
• Регулярное ТО — залог долгой и бесперебойной работы системы.
