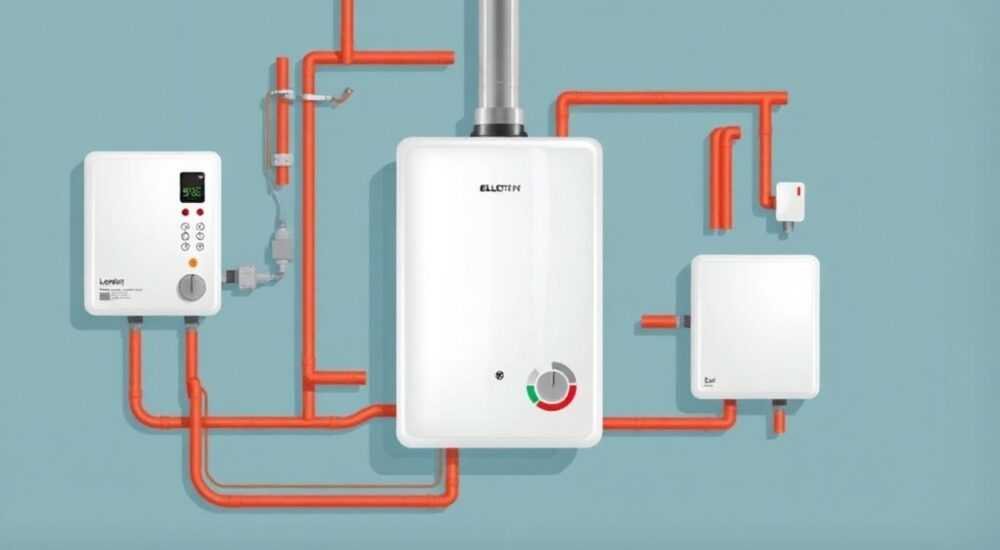

Схема отопления электрическим котлом

Электрический котел — это надежное, экологичное и простое в монтаже решение для отопления частного дома или квартиры. В отличие от газовых и твердотопливных аналогов, он не требует дымохода, разрешений на установку и может работать в полностью автоматическом режиме. Схема подключения электрокотла зависит от типа системы отопления: одноконтурная, двухконтурная, с естественной или принудительной циркуляцией, а также наличия бойлера ГВС.

С ростом стоимости энергоносителей и развитием технологий, электрические котлы становятся всё более популярными, особенно в регионах, где нет доступа к магистральному газу. Современные модели оснащены цифровыми термостатами, возможностью удалённого управления и высоким КПД — до 99%. Однако эффективность системы зависит не столько от самого котла, сколько от правильно спроектированной схемы отопления. Ошибки на этапе проектирования могут привести к перерасходу электроэнергии, неравномерному прогреву помещений или поломке оборудования.

Основные элементы системы отопления с электрическим котлом

Любая система отопления с электрическим котлом состоит из нескольких ключевых компонентов, которые обеспечивают её безопасную и эффективную работу. Первый и главный — сам котёл, преобразующий электричество в тепло через ТЭНы, индукционные нагреватели или электроды. Второй важный элемент — циркуляционный насос, который обеспечивает движение теплоносителя по трубам. Без него в системах с принудительной циркуляцией тепло распределялось бы крайне неравномерно.

Не менее важны расширительный бак и группа безопасности. Расширительный бак компенсирует увеличение объёма воды при нагреве, предотвращая повышение давления. Группа безопасности включает манометр, воздухоотводчик и предохранительный клапан — они необходимы даже в закрытых системах. Также потребуются радиаторы или система тёплого пола, трубы, запорная арматура и фильтры грубой очистки.

Для корректной работы системы необходимо соблюдать порядок подключения. Теплоноситель выходит из котла по подающей магистрали, проходит через радиаторы, отдаёт тепло и возвращается обратно в котёл по обратке. При этом важно, чтобы температура на входе в котёл была не ниже 50–55 °C — это предотвращает образование конденсата и коррозию внутренних поверхностей (актуально для комбинированных систем).

Обязательные компоненты для безопасной работы

• Циркуляционный насос — обеспечивает постоянный поток теплоносителя.
• Расширительный бак мембранного типа — компенсирует тепловое расширение жидкости.
• Группа безопасности — контроль давления и сброс избытка при аварии.
• Фильтр грубой очистки — предотвращает попадание механических частиц в насос и ТЭНы.
• Запорная арматура — шаровые краны или балансировочные вентили для регулировки и обслуживания.

Однотрубная против двухтрубной: какая схема лучше?

Выбор между однотрубной и двухтрубной системой — один из ключевых вопросов при проектировании. Однотрубная схема («ленинградка») предполагает последовательное подключение радиаторов к одной магистрали. Теплоноситель проходит через каждый радиатор по очереди, постепенно остывая. Это простой и дешёвый вариант, особенно для небольших домов. Однако его главный недостаток — неравномерный прогрев: первый радиатор будет горячим, последний — едва тёплым.

Двухтрубная система решает эту проблему. Здесь подача и обратка идут параллельно, и каждый радиатор получает теплоноситель примерно одинаковой температуры. Это позволяет точно регулировать теплоотдачу каждого прибора и добиться комфортного микроклимата во всех помещениях. Недостаток — больший расход труб и сложность монтажа.

Также существует лучевая (коллекторная) система — разновидность двухтрубной, при которой каждый радиатор подключается отдельной парой труб к коллектору. Это самый дорогой, но и самый гибкий в управлении вариант. Он идеален для домов с тёплыми полами и зональным контролем температуры.

Открытая против закрытой системы: плюсы и минусы

Система отопления может быть открытой или закрытой — различие в типе расширительного бака. Открытая система использует бак, установленный в самой высокой точке контура (например, на чердаке). Он сообщается с атмосферой, что позволяет избыточному давлению сбрасываться естественным путём. Такие системы работают по принципу гравитации, без насоса, и применяются в старых домах.

Закрытая система — современный стандарт. В ней используется герметичный мембранный бак, установленный рядом с котлом. Давление в системе контролируется, а циркуляция обеспечивается насосом. Преимущества очевидны: выше КПД, меньше испарения теплоносителя, возможность точной настройки и работа в домах любой этажности.

Сравнение характеристик

• Открытая система: низкая стоимость, простота, но требует утеплённого чердака, риск замерзания бака, потеря теплоносителя, зависимость от уровня установки бака.
• Закрытая система: стабильное давление, минимальное обслуживание, совместимость с автоматикой, возможность использования антифриза.

Практически все современные электрические котлы рассчитаны на работу в закрытых системах. Установка открытого бака возможна, но требует дополнительных мер: защиты от замерзания, герметизации, и часто не соответствует требованиям производителя, что аннулирует гарантию.

Подключение котла: шаг за шагом

Правильный монтаж — залог долгой и бесперебойной работы. Ниже приведён алгоритм подключения электрического котла в закрытую двухтрубную систему с насосом.

1. Выберите место установки: ровная стена, доступ к электропитанию, удобство обслуживания. Котёл должен находиться ниже уровня радиаторов.
2. Установите кронштейны и закрепите котёл. Подключите к нему подающую и обратную магистрали через запорные краны.
3. Смонтируйте группу безопасности на подающем патрубке котла (если не встроена).
4. Установите циркуляционный насос на обратной магистрали, ротором вверх.
5. Подключите расширительный бак к обратке через шаровой кран.
6. Установите фильтр грубой очистки перед насосом и котлом.
7. Заполните систему теплоносителем, открыв краны и удалив воздух через краны Маевского.
8. Проверьте давление: при холодной системе оно должно быть 1,0–1,2 бар.
9. Подключите котёл к электросети через отдельный автомат и УЗО (минимум 32 А для котла 6–8 кВт).
10. Запустите систему, установите температуру и проверьте работу всех элементов.

Автоматизация и управление системой

Современные электрокотлы позволяют реализовать интеллектуальное управление. Базовый уровень — встроенный термостат, поддерживающий заданную температуру. Более продвинутые модели имеют Wi-Fi, программирование по дням недели, интеграцию с умным домом (Matter, HomeKit, Google Home).

Дополнительно можно установить комнатный термостат, который измеряет температуру в жилом помещении, а не в котле. Это повышает точность поддержания климата и экономит до 15% электроэнергии. Для систем с тёплыми полами рекомендуются выносные датчики температуры пола.

Варианты автоматизации

• Комнатный термостат — простой способ экономии.
• Погодозависимая автоматика — корректирует температуру котла в зависимости от уличной.
• Мультизональное управление — отдельный контроль для каждого этажа или крыла дома.
• Удалённое управление через приложение — включить обогрев перед приездом.

Типичные ошибки при монтаже и как их избежать

Даже опытные мастера допускают просчёты. Вот самые распространённые:

• Отсутствие фильтра грубой очистки. Песок и ржавчина быстро выводят из строя насос и ТЭНы. Всегда устанавливайте фильтр.
• Неправильное место установки расширительного бака. Он должен быть подключён к обратной магистрали, а не к подаче.
• Забытый воздухоотводчик. Если система не развоздушена, насос работает «всухую», перегревается и выходит из строя.
• Подключение котла без УЗО. Электробезопасность — приоритет. Используйте УЗО с током утечки 30 мА.
• Использование полипропиленовых труб без армирования. При температуре выше 70 °C они деформируются. Лучше взять PEX или металлопластик.

Экспертное мнение

Интервью с Сергеем Волковым, главным инженером проектной компании «ТеплоДом», 18 лет опыта

— Сергей, какие тенденции вы наблюдаете в использовании электрокотлов?

«За последние 5 лет доля электрических котлов в новых загородных домах выросла с 12% до 34%, особенно в Подмосковье и Ленинградской области. Люди выбирают их за простоту, экологичность и отсутствие бюрократии. Главное — грамотно рассчитать нагрузку и не забывать про электропроводку.»

— Какие схемы вы рекомендуете чаще всего?

«Для большинства клиентов — закрытая двухтрубная система с насосом, коллекторным распределением и комнатным термостатом. Если дом большой — добавляем гидрострелку и несколько насосных групп. Для тёплых полов — отдельный контур с пониженной температурой.»

— Что посоветуете тем, кто хочет сэкономить?

«Не экономьте на автоматике и качестве компонентов. Лучше взять котёл подешевле, но поставить хороший насос и термостат. Это окупится в первые два сезона.»

Вопросы и ответы

Заключение

Схема отопления с электрическим котлом — это не просто подключение прибора к трубам и розетке. Это продуманная инженерная система, в которой каждый элемент играет свою роль. От выбора типа разводки до автоматики и качества монтажа зависит комфорт, безопасность и стоимость эксплуатации. Закрытая двухтрубная система с насосом, расширительным баком и группой безопасности — оптимальный выбор для большинства домов.

• Приоритет — закрытая система с мембранным баком и циркуляционным насосом.
• Двухтрубная схема обеспечивает равномерный прогрев по сравнению с однотрубной.
• Обязательно используйте фильтр, группу безопасности и УЗО.
• Автоматизация (термостат, программируемый режим, Wi-Fi) снижает расходы на 15–30%.
• Перед запуском промойте систему, удалите воздух и проверьте давление.
