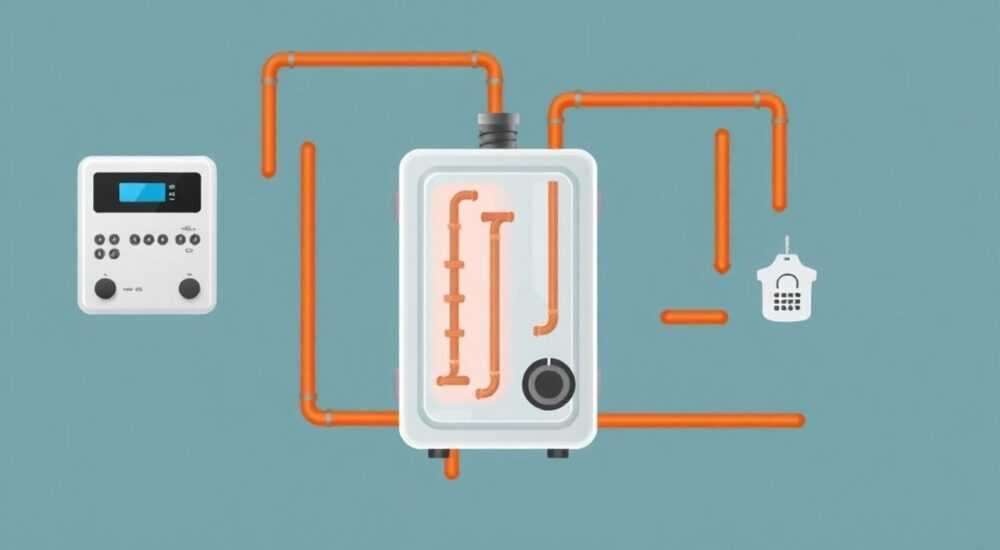

Схема отопления газовым котлом

Схема отопления газовым котлом — это продуманная система, обеспечивающая комфортную температуру в доме за счёт преобразования энергии природного газа в тепло. Она включает котёл, трубопроводы, радиаторы или тёплый пол, а также расширительный бак и циркуляционный насос. Правильный выбор схемы зависит от площади помещения, типа здания, климата и предпочтений по управлению микроклиматом.

Виды систем отопления с газовым котлом

Системы отопления с газовым котлом классифицируются по типу разводки, принципу циркуляции теплоносителя и способу подключения отопительных приборов. Наиболее распространены однотрубные, двухтрубные и коллекторные схемы. Выбор зависит от архитектуры здания, бюджета и требований к комфорту.
По принципу движения теплоносителя различают системы с естественной и принудительной циркуляцией. Естественная циркуляция основана на разнице плотности горячей и холодной воды. Такие системы работают без электричества, но менее эффективны и требуют уклонов труб. Принудительная циркуляция использует насос, что позволяет точно регулировать поток и устанавливать любые конфигурации трубопроводов.
Тип котла также влияет на схему. Одноконтурные котлы используются только для отопления, двухконтурные — дополнительно нагревают воду. Современные модели оснащены модуляцией пламени, погодозависимой автоматикой и возможностью интеграции с «умным домом».

Факторы, влияющие на выбор схемы

• Площадь дома: до 100 м² подойдёт однотрубная система, свыше — лучше двухтрубная или коллекторная.
• Этажность: в двухэтажных домах целесообразно использовать гребёнки или отдельные контуры на этаж.
• Бюджет: однотрубная схема дешевле в монтаже, но дороже в эксплуатации из-за перерасхода топлива.
• Желаемый уровень комфорта: возможность регулировки температуры в каждой комнате достигается только в двухтрубных и коллекторных системах.

Основные элементы системы отопления

Любая схема отопления включает базовые компоненты, которые взаимодействуют для передачи тепла от котла к помещениям. Главный элемент — газовый котёл, который нагревает теплоноситель (обычно воду). От него начинается трубопровод, по которому горячая вода поступает к радиаторам или системе тёплого пола.
К другим обязательным элементам относятся:

• Циркуляционный насос — создаёт давление для движения воды по системе.
• Расширительный бак — компенсирует увеличение объёма жидкости при нагреве.
• Группа безопасности — включает манометр, воздухоотводчик и предохранительный клапан.
• Термостатические клапаны — позволяют регулировать температуру в каждом помещении.
• Автоматика управления — контролирует работу котла и насосов в зависимости от заданных параметров.

Для закрытых систем (подавляющее большинство современных) обязательно используется мембранный расширительный бак. Он герметичен и предотвращает испарение теплоносителя. В открытых системах бак сообщается с атмосферой, но такие решения сегодня применяются редко из-за низкой эффективности и коррозии.

Дополнительные устройства

• Фильтр грязевой — улавливает частицы, предотвращая засорение насоса и арматуры.
• Коллекторы — распределяют теплоноситель по нескольким контурам (например, радиаторы + тёплый пол).
• Смесительные узлы — понижают температуру подачи для тёплого пола до комфортных 35–45 °C.
• Индивидуальные термостаты — устанавливаются на радиаторы для точного контроля.

Однотрубная схема отопления: плюсы и минусы

Однотрубная система — одна из самых простых и экономичных. Теплоноситель проходит последовательно через все радиаторы: выход из одного прибора является входом в следующий. Такая схема называется «ленинградка». Она популярна в старых домах и при ограниченном бюджете.
Главное преимущество — минимальный расход труб и простота монтажа. Требуется проложить только одну магистраль, что особенно удобно при реконструкции. Однако есть существенный недостаток: температура теплоносителя снижается с каждым радиатором. Последний в цепочке может быть на 10–15 °C холоднее первого.
Чтобы компенсировать этот эффект, используются байпасы — перемычки с шаровым краном или терморегулятором. Они позволяют отводить часть потока мимо радиатора, регулируя его нагрев. Также можно увеличивать количество секций у дальних батарей.

Модификации однотрубной схемы

1. С вертикальной разводкой: применяется в многоквартирных домах. Стояк проходит по этажам, от него отходят отводы к радиаторам.
2. С нижней разводкой: магистраль проложена по полу или в подвале. Подходит для частных домов.
3. С насосом: принудительная циркуляция повышает эффективность и позволяет использовать длинные линии.

При грамотном проектировании однотрубная система может быть вполне комфортной. Но она не подходит для больших домов с разными зонами комфорта. Если вы хотите, чтобы в детской было 22 °C, а в спальне — 18 °C, такой схемы будет недостаточно.

Двухтрубная схема: надёжность и эффективность

Двухтрубная система — стандарт для современного частного домостроения. Здесь теплоноситель подаётся к радиаторам по одной трубе (подача), а возвращается по второй (обратка). Каждый прибор получает воду примерно одинаковой температуры, что обеспечивает равномерный обогрев.
Существует два основных типа двухтрубной разводки: тупиковая и попутная. В тупиковой схеме теплоноситель движется «туда-обратно», и последние радиаторы могут остывать быстрее. В попутной (система Тихельмана) потоки имеют одинаковую длину, что выравнивает гидравлическое сопротивление и упрощает настройку.
Преимущества двухтрубной системы:

• Стабильная температура во всех помещениях.
• Возможность индивидуальной регулировки каждого радиатора.
• Лучшая совместимость с тёплыми полами и сложными контурами.
• Высокий КПД при правильном балансировании.

Недостаток — повышенный расход труб и более сложный монтаж. Однако долгосрочные выгоды в виде комфорта и экономии топлива перевешивают эти минусы.

Настройка и балансировка

Для равномерного распределения тепла используются балансировочные вентили. Они устанавливаются на обратке каждого радиатора и позволяют ограничить поток. Процесс настройки:

1. Закройте все вентили.
2. Откройте дальше от котла — постепенно, начиная с самого удалённого.
3. Измерьте температуру на входе и выходе радиаторов.
4. Добейтесь одинакового перепада температур (обычно 10–15 °C).

Коллекторная разводка: комфорт и точный контроль

Коллекторная система — наиболее технологичное решение. От котла к распределительному коллектору идут подающая и обратная магистрали. От коллектора к каждому радиатору или контуру тёплого пола идут отдельные пары труб. Это как «звезда» в электропроводке.
Главное преимущество — полная независимость контуров. Вы можете отключить один радиатор, и это не повлияет на другие. Кроме того, каждый контур можно оснастить собственным насосом, термостатом и смесительным узлом. Это идеально для домов с разными зонами комфорта.
Недостатки:

• Высокая стоимость материалов и монтажа.
• Требуется место для коллекторного шкафа.
• Необходимо больше штробления при скрытой прокладке.

Коллекторная система особенно эффективна при комбинированном отоплении: радиаторы на первом этаже, тёплый пол на втором, плюс теплоснабжение бассейна или гаража.

Как выбрать оптимальную схему для дома

Выбор схемы отопления — комплексная задача, зависящая от множества факторов. Начните с анализа площади, этажности и архитектуры дома. Для небольшого одноэтажного коттеджа до 80 м² подойдёт однотрубная система с насосом. Для домов от 100 м² рекомендуется двухтрубная попутная схема.
Если вы строите энергоэффективный дом с тёплыми полами, «умным домом» и несколькими зонами, выбирайте коллекторную разводку. Она обеспечит максимальный комфорт и возможность масштабирования.
Учитывайте также:

• Бюджет: однотрубная — дешевле на 20–30% по сравнению с двухтрубной.
• Энергонезависимость: если важна работа без электричества, рассмотрите гравитационную однотрубную систему.
• Будущие изменения: коллекторная схема легко адаптируется под новые контуры.

Чек-лист выбора схемы

• Площадь дома: до 100 м² — однотрубная/двухтрубная; свыше — двухтрубная/коллекторная.
• Требуется ли тёплый пол? Да — нужна коллекторная или двухтрубная схема с узлом смешения.
• Хотите регулировать температуру по комнатам? Да — двухтрубная или коллекторная.
• Есть проблемы с электроснабжением? Рассмотрите гравитационную схему или ИБП для насоса.
• Планируете расширять дом? Коллекторная схема — лучший выбор.

Экспертное мнение

По словам эксперта, ключевые тренды 2026 года — это использование газовых котлов с модуляцией до 1:10, применение антифризов на основе пропиленгликоля и переход на медные и металлопластиковые трубы вместо стали. Также растёт спрос на гибридные системы: газовый котёл + тепловой насос или солнечные коллекторы.

Вопросы и ответы

Заключение

Правильно выбранная схема отопления с газовым котлом — основа комфорта и экономии в частном доме. Однотрубная система подойдёт для небольших домов с ограниченным бюджетом, но двухтрубная и коллекторная обеспечивают значительно более высокий уровень контроля и эффективность.

• Для большинства домов оптимальна двухтрубная попутная схема с принудительной циркуляцией.
• Коллекторная система — выбор для максимального комфорта и гибкости.
• Обязательно учитывайте тип котла, площадь дома и необходимость зонального контроля.
• Гидравлический расчёт и балансировка — ключ к эффективной работе любой схемы.
• Регулярное обслуживание продлевает срок службы системы и сохраняет её КПД.
