Схема подключения алюминиевого радиатора

Алюминиевые радиаторы — популярное решение для современных систем отопления благодаря высокой теплоотдаче, легкости и эстетичному внешнему виду. Правильная схема подключения напрямую влияет на эффективность обогрева помещения, долговечность оборудования и энергопотребление. Ошибки при монтаже могут привести к образованию воздушных пробок, снижению КПД или даже протечкам.

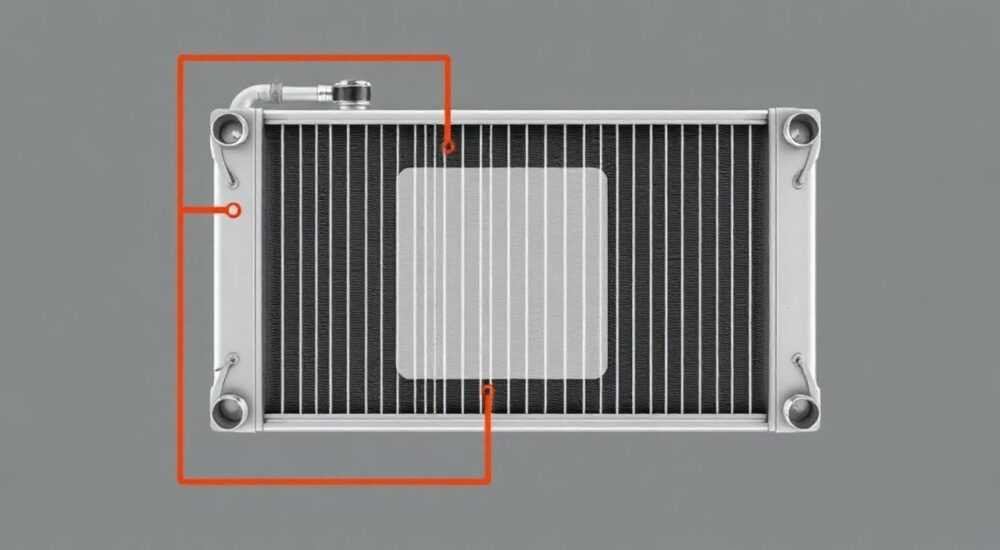

Для максимальной эффективности алюминиевого радиатора рекомендуется использовать диагональную схему подключения с нижней разводкой. Она обеспечивает равномерный прогрев секций и минимизирует гидравлические потери.

Содержание статьи:

Типы систем отопления: как они влияют на выбор схемы
Основные схемы подключения алюминиевых радиаторов
Пошаговая инструкция по установке радиатора
Распространённые ошибки и как их избежать
Экспертное мнение
Вопросы и ответы
Заключение

Типы систем отопления: как они влияют на выбор схемы

Перед тем как выбирать схему подключения, важно понимать, в каком типе системы будет работать радиатор. От этого зависят гидравлические параметры, давление, температура теплоносителя и допустимые варианты монтажа.

Существуют три основных типа систем отопления: однотрубная, двухтрубная и коллекторная. В однотрубной системе (ленинградка) теплоноситель проходит последовательно через все радиаторы. Температура падает с каждым следующим прибором, поэтому дальние батареи греют хуже. В таких условиях особенно важна правильная схема подключения радиатора — например, диагональная, чтобы компенсировать перепад температур.

Двухтрубная система предполагает параллельное подключение каждого радиатора к подающей и обратной магистрали. Это позволяет подавать теплоноситель с одинаковой температурой ко всем приборам, что повышает равномерность обогрева. Такая система более стабильна и предсказуема в работе, но требует больше труб и места для прокладки.

Коллекторная система — наиболее современный и технологичный вариант. Здесь каждый радиатор подключается к общему коллектору через отдельные линии. Это даёт возможность точной регулировки, минимальные гидравлические потери и простое обслуживание. Однако стоимость монтажа выше, а необходимость в специальном шкафу для коллектора может быть ограничением.

Полезно знать: Алюминиевые радиаторы чувствительны к качеству теплоносителя. В автономных системах с нейтральным pH и отсутствием абразивных частиц они служат до 25 лет. В централизованных сетях с агрессивной водой срок эксплуатации может сократиться до 10–12 лет.

Основные схемы подключения алюминиевых радиаторов

Выбор схемы подключения определяет, насколько эффективно тепло будет передаваться от теплоносителя в помещение. Рассмотрим четыре основные конфигурации.

Односторонняя верхняя (прямая): подача и обратка расположены с одной стороны — сверху и снизу. Простой монтаж, но возможны «мертвые зоны» в дальних секциях, особенно у длинных радиаторов (более 10 секций).
Диагональная: подача — сверху с одной стороны, обратка — снизу с противоположной. Наиболее эффективная схема, так как теплоноситель проходит через весь объём радиатора, вытесняя воздух и обеспечивая равномерный прогрев. Идеальна для радиаторов от 10 секций и более.
Нижняя (боковая): оба подключения находятся снизу, с одной стороны. Часто используется при скрытой разводке труб под полом. Требует наличия специальных термостатических клапанов для компенсации гидравлического сопротивления.
Перекрёстная (горизонтальная): редко применяется в быту, чаще в промышленных системах. Подача и обратка находятся на противоположных концах одной горизонтальной оси. Может вызывать завихрения и неравномерный прогрев.

Схема подключения	КПД, %	Рекомендуемое количество секций	Особенности
Односторонняя верхняя	85–90	до 10	Простота монтажа, риск холодных секций
Диагональная	95–98	10 и более	Максимальная эффективность, требует больше труб
Нижняя	88–92	любое	Эстетика, нужна совместимость с термоголовками
Перекрёстная	80–85	до 8	Не рекомендуется для алюминия

«Для алюминиевых радиаторов диагональная схема — это эталон. Она минимизирует тепловые потери и позволяет использовать весь объём теплообменника. Особенно важно это при работе в режиме низких температур (45/35°C).» — Дмитрий Петров, инженер-теплотехник, 15 лет опыта

Пошаговая инструкция по установке радиатора

Правильный монтаж — залог надёжной и эффективной работы отопительного прибора. Ниже приведена универсальная инструкция, применимая к большинству жилых помещений.

Подготовка места: определите местоположение радиатора под окном. Убедитесь, что между полом и низом прибора останется не менее 10 см, а между подоконником — не менее 5 см. Это обеспечит свободную циркуляцию воздуха.
Разметка и крепление кронштейнов: используйте уровень и карандаш. Обычно требуется два нижних и один верхний кронштейн. Для радиатора из 10 секций нагрузка составляет около 12–15 кг, поэтому крепления должны быть надёжными.
Установка переходников и запорной арматуры: вкрутите американки (резьбовые соединения) в соответствующие отверстия радиатора. С одной стороны — термостатический клапан, с другой — угловой вентиль или автоматический воздухоотводчик.
Подключение к системе: аккуратно подсоедините трубы, соблюдая выбранную схему. Не затягивайте соединения «мёртвой хваткой» — это может повредить резьбу на алюминии.
Опрессовка системы: перед запуском проверьте герметичность. Наполните систему водой медленно, чтобы избежать гидроудара. Проверьте все соединения на предмет протечек.
Настройка термостата: установите желаемую температуру. Первые 2–3 дня наблюдайте за работой системы, при необходимости удалите воздух через кран Маевского.

Полезно знать: При использовании металлопластиковых или PEX-труб рекомендуется применять накидные гайки с тефлоновыми вставками. Это предотвращает деформацию при затяжке и исключает протечки.

Распространённые ошибки и как их избежать

Даже при соблюдении всех норм монтажа можно допустить фатальные ошибки, которые снизят эффективность или приведут к поломке.

Игнорирование воздушных пробок: если радиатор плохо греется сверху, вероятно, в системе остался воздух. Всегда устанавливайте кран Маевского в верхней точке радиатора.
Неправильный выбор арматуры: использование дешёвых вентилей без термоголовок делает систему неуправляемой. Инвестируйте в качественные термостаты — они окупаются экономией на отоплении.
Подключение без байпаса в однотрубной системе: при демонтаже радиатора без байпаса прекращается циркуляция по всей ветке. Это недопустимо в многоквартирных домах.
Нарушение горизонтали: радиатор должен быть строго горизонтальным. Наклон более 1° может привести к застою воды и коррозии внутренних каналов.
Отсутствие балансировки: в системах с несколькими радиаторами необходимо регулировать поток через каждый прибор. Иначе ближние к котлу будут перегреваться, а дальние — еле греть.

Ошибка	Последствие	Решение
Верх радиатора холодный	Воздушная пробка	Удалить воздух через кран Маевского
Нижняя часть не греет	Загрязнение или неправильная схема	Промыть или изменить подключение
Протечка в соединении	Перетяжка или плохая герметизация	Заменить уплотнитель, затянуть правильно
Шум в радиаторе	Высокая скорость теплоносителя	Установить термостат, снизить давление

Экспертное мнение

«Сегодня многие пытаются сэкономить на арматуре, ставя обычные шаровые краны вместо термостатических клапанов. Но это ошибка. Современные термоголовки позволяют поддерживать комфортную температуру с точностью до 0,5°C и снижают расход энергии на 20–25%. Для алюминиевых радиаторов это критично — они быстро реагируют на изменения, и только умное управление раскрывает их потенциал.» — Елена Смирнова, руководитель отдела проектирования ООО «ТеплоДом», 12 лет в сфере отопления

Еще один важный аспект — совместимость с материалами. Алюминий несовместим с медными трубами напрямую из-за электрохимической коррозии. Если вы используете медь, обязательно применяйте переходники из нержавеющей стали или латуни.

Вопросы и ответы

Можно ли подключать алюминиевый радиатор к центральному отоплению?

Да, но только если он рассчитан на давление не менее 16 бар и имеет антикоррозийное покрытие. Лучше выбирать биметаллические аналоги для МКД, но качественные алюминиевые модели с внутренним анодированием тоже допустимы.

Какой диаметр труб выбрать для подключения?

Оптимальный — ½ дюйма (15 мм). Он обеспечивает достаточный поток при стандартном давлении 1–2 бар. Диаметр ¾ дюйма оправдан только при большой длине линии или групповом подключении.

Нужно ли устанавливать перемычку (байпас) при замене батареи в квартире?

Обязательно. Байпас сохраняет циркуляцию в стояке при отключении радиатора. Его диаметр должен быть не меньше диаметра стояка, обычно ½ или ¾ дюйма.

Что делать, если радиатор греет неравномерно?

Сначала проверьте наличие воздуха. Затем убедитесь, что термостат не закрыт полностью. Если проблема остаётся — возможно, засорение или неправильная схема подключения. Рассмотрите промывку или переустановку по диагональной схеме.

Можно ли комбинировать алюминиевые и чугунные радиаторы в одной системе?

Технически возможно, но крайне не рекомендуется. Разные теплоёмкости и гидравлические сопротивления нарушают баланс. Кроме того, риск электрохимической коррозии возрастает при контакте разнородных металлов.

Заключение

Правильная схема подключения алюминиевого радиатора — это не просто техническая деталь, а ключевой фактор комфорта, экономии и долговечности системы отопления. Диагональная схема остаётся оптимальным выбором для большинства случаев, особенно при использовании радиаторов из 10 и более секций. Важно учитывать тип системы, качество теплоносителя и правильно подбирать арматуру.

Инвестиции в качественный монтаж и терморегулирующую арматуру окупаются уже в первый отопительный сезон. Современные решения позволяют не только эффективно отапливать дом, но и управлять микроклиматом с помощью умных технологий.

Диагональная схема подключения обеспечивает максимальную теплоотдачу.
Обязательно устанавливайте термостатические клапаны и кран Маевского.
Избегайте прямого контакта алюминия с медью и сталью.
Проводите балансировку системы при наличии нескольких радиаторов.
Проверяйте герметичность и удаляйте воздух после монтажа.
