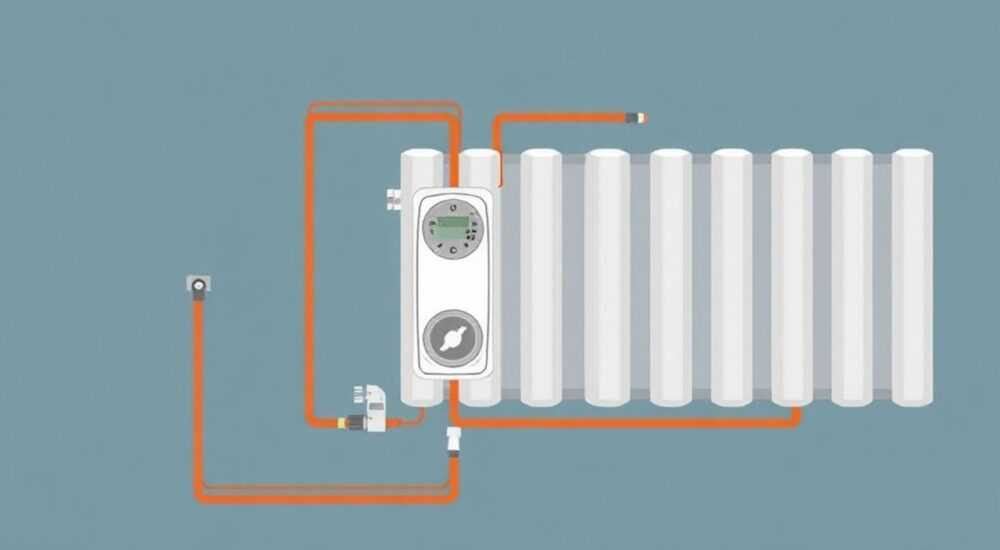

Схема подключения батарей отопления

Подключение батарей отопления — важнейший этап монтажа системы обогрева в доме или квартире. От правильности выбранной схемы зависит эффективность теплоотдачи, равномерность прогрева помещений и долговечность оборудования. Неправильное подключение может привести к холодным радиаторам, сквознякам и повышенным расходам на отопление.

Виды систем отопления: однотрубная и двухтрубная

Системы отопления условно делятся на два основных типа: однотрубные и двухтрубные. Выбор схемы подключения радиаторов напрямую зависит от типа разводки, принятой в здании. Однотрубная система — это классическое решение, особенно распространённое в старых многоквартирных домах. В ней теплоноситель циркулирует последовательно через все радиаторы, подключённые к одной магистрали. По мере прохождения каждая следующая батарея получает уже охлаждённую воду, что снижает её эффективность.

Двухтрубная система считается более совершенной. Здесь подача и обратка разделены: горячий теплоноситель поступает ко всем батареям параллельно, а остывшая вода возвращается по отдельной трубе. Это позволяет добиться одинаковой температуры на всех приборах отопления, независимо от их положения в контуре.

Выбор между этими системами зачастую предопределён архитектурой здания. Однако при капитальном ремонте или строительстве частного дома можно выбрать более эффективную двухтрубную схему. Она требует больше материалов и трудозатрат, но обеспечивает лучший контроль над микроклиматом.

Основные схемы подключения батарей отопления

Независимо от типа системы, существует несколько стандартных способов подключения радиаторов. Каждый из них имеет свои особенности, преимущества и недостатки. Рассмотрим три основные схемы: боковое, нижнее и диагональное подключение.

Боковое (одностороннее) подключение

Наиболее простой и распространённый способ. Подводящая и обратная трубы подключаются к одной стороне радиатора — сверху и снизу. Такая схема часто используется в однотрубных системах, где магистраль проходит по периметру помещения.

Преимущество — минимум труб и простота монтажа. Однако при длинных радиаторах (более 10 секций) возможны проблемы с прогревом дальних секций. Теплоноситель не успевает омывать весь объём, и конец батареи остаётся холодным.

Нижнее подключение

Часто применяется в современных интерьерах, где трубы скрыты в полу или плинтусе. Обе трубы подходят к нижним патрубкам радиатора — с одной стороны. Для эффективной работы требуется установка специальных термостатических клапанов и воздухоотводчиков.

Недостаток — снижение теплоотдачи на 10–15% по сравнению с диагональной схемой. Но при использовании современных радиаторов с внутренними направляющими этот эффект компенсируется.

Диагональное подключение

Считается наиболее эффективным. Подача подключается к верхнему патрубку с одной стороны, а обратка — к нижнему с противоположной. Это обеспечивает полное заполнение радиатора горячей водой и минимальные теплопотери.

Такая схема идеальна для радиаторов с большим количеством секций. Именно её рекомендуют производители при монтаже чугунных, алюминиевых и биметаллических батарей.

Факторы, влияющие на выбор схемы подключения

Выбор оптимальной схемы зависит от нескольких ключевых факторов. Прежде всего — от типа системы отопления. В однотрубной системе чаще всего используется боковое или нижнее подключение, так как магистраль проходит последовательно. В двухтрубной системе предпочтительна диагональная схема — она даёт максимальную отдачу.

Тип радиатора также играет роль. Алюминиевые и биметаллические батареи чувствительны к качеству теплоносителя и способу подключения. Чугунные радиаторы более инерционны, но лучше переносят нетипичные схемы.

Расположение окон и размеры помещения тоже имеют значение. Например, если радиатор устанавливается под большим окном, важно обеспечить равномерный поток тёплого воздуха. Диагональное подключение здесь предпочтительнее.

Не стоит забывать и про эстетику. В дизайнерских интерьерах часто выбирают нижнее подключение, чтобы скрыть трубы. Современные терморегуляторы позволяют компенсировать потери и сохранить комфорт.

Как правильно подключить батарею: пошаговая инструкция

Правильный монтаж — залог эффективной и безопасной работы системы отопления. Ниже приведён алгоритм действий для диагонального подключения радиатора в двухтрубной системе.

1. Отключите систему и слейте теплоноситель. Перекройте стояк и откройте краны Маевского на соседних батареях, чтобы сбросить давление.
2. Установите кронштейны. Разметьте места крепления под радиатор. Обычно их два снизу и один или два сверху. Убедитесь, что они находятся на одном уровне.
3. Подготовьте радиатор. Укомплектуйте его заглушками, краном Маевского и термостатическими клапанами. Для диагональной схемы клапан ставится на подающей линии (верхний вход).
4. Навесьте батарею. Аккуратно закрепите её на кронштейнах. Проверьте горизонталь строительным уровнем.
5. Подключите трубы. Используя фитинги и накидные гайки, соедините подающую трубу с верхним патрубком, а обратку — с нижним противоположным.
6. Опрессуйте систему. Постепенно запустите теплоноситель, откройте кран Маевского для удаления воздуха. Проверьте соединения на предмет протечек.

Распространённые ошибки и как их избежать

Даже при соблюдении технологии монтажа допускаются типичные ошибки, которые снижают эффективность отопления. Одна из самых частых — неправильная ориентация подключения. Например, подачу подключают снизу, а обратку сверху — это создаёт препятствие для естественной циркуляции.

Вторая ошибка — отсутствие воздухоотводчика. Без него в радиаторе скапливается воздух, образуя воздушные пробки. Это приводит к частичному непрогреву и характерному шуму при работе.

Третья — игнорирование терморегуляции. Многие устанавливают батареи без термостатических клапанов, что делает невозможным точный контроль температуры в помещении. Это не только некомфортно, но и увеличивает расход энергии.

Чек-лист перед запуском системы

• Проверены все соединения на герметичность
• Установлен кран Маевского и он находится в рабочем состоянии
• Термостатический клапан установлен на подающей линии
• Радиатор расположен горизонтально, без перекосов
• Трубы не испытывают механического напряжения

Экспертное мнение

По её словам, будущее за интеллектуальными системами: датчики отслеживают температуру, влажность и даже наличие людей в помещении, автоматически регулируя подачу тепла. Такие решения уже доступны и для частных домов, и для многоквартирных зданий.

Вопросы и ответы

Заключение

Правильная схема подключения батарей отопления — это не просто техническая деталь, а основа комфорта и энергоэффективности вашего дома. Диагональное подключение остаётся золотым стандартом для большинства случаев, обеспечивая максимальную теплоотдачу и равномерный прогрев. Однако в условиях ограниченного пространства или при скрытой разводке допустимо использовать нижнее или боковое подключение — при условии применения современных компенсирующих решений.

• Диагональная схема — самая эффективная для большинства радиаторов.
• В двухтрубных системах достигается лучший тепловой баланс.
• Обязательно устанавливайте термостатические клапаны и краны Маевского.
• Избегайте типичных ошибок: неправильной ориентации, завоздушивания, жёстких соединений.
• Современные технологии позволяют автоматизировать контроль температуры и экономить до 20% энергии.
