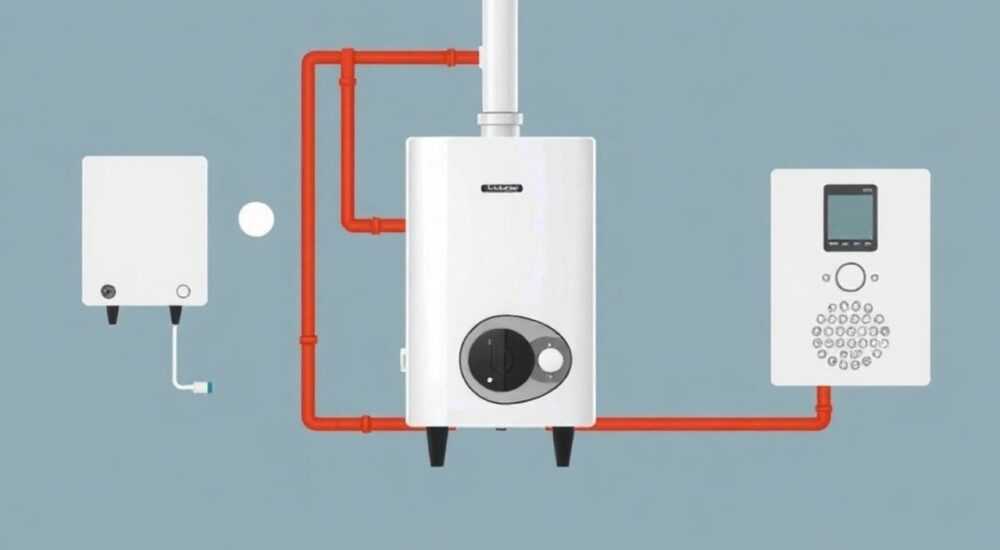

Схема подключения бойлера к напольному котлу

Подключение бойлера к напольному котлу — это эффективный способ обеспечить стабильное горячее водоснабжение в частном доме или коттедже. Правильно организованная схема позволяет использовать накопительный бак как для ГВС, так и для поддержки отопления, особенно при совмещении с газовым, твердотопливным или комбинированным котлом. Ключевое преимущество — независимость от централизованных систем и возможность настройки под индивидуальные потребности семьи.

Для надежного подключения бойлера к напольному котлу рекомендуется использовать схему с трехходовым клапаном и насосом, обеспечивающую приоритет ГВС. Обязательны группы безопасности, расширительный бак и правильная обвязка для предотвращения температурных шоков и гидроударов.

Современные системы отопления всё чаще включают в себя бойлеры косвенного нагрева, которые используют теплоноситель от котла для нагрева воды. Особенно актуальна такая схема при использовании мощных напольных котлов — они способны одновременно обслуживать контур отопления и высокопроизводительный накопитель. Однако реализация требует точного расчета гидравлики, выбора компонентов и соблюдения норм безопасности. Ошибки при монтаже могут привести к снижению КПД, перегреву оборудования или выходу из строя теплообменника.

Содержание статьи:

Типы бойлеров и их совместимость с напольными котлами
Критерии выбора бойлера под конкретный котел
Основные схемы подключения бойлера к котлу
Сравнение схем подключения
Пошаговая инструкция по монтажу и обвязке
Требования к трубопроводам и фитингам
Выбор дополнительного оборудования: насосы, клапаны, датчики
Распространённые ошибки и способы их устранения
Чек-лист перед запуском системы
Экспертное мнение
Вопросы и ответы
Заключение

Типы бойлеров и их совместимость с напольными котлами

Бойлеры для подключения к напольному котлу делятся на три основных типа: косвенного нагрева, комбинированные (гибридные) и двухконтурные. Наиболее распространены бойлеры косвенного нагрева — они не имеют собственного ТЭНа и полностью зависят от внешнего источника тепла, что делает их идеальными для интеграции с газовыми, дизельными или твердотопливными котлами.

Комбинированные модели оснащены встроенным электрическим нагревателем, который включается при недостатке тепла от котла. Это повышает автономность системы, особенно в пиковые периоды потребления или при остановке основного котла. Двухконтурные бойлеры редко используются с напольными котлами, так как последние уже могут быть двухконтурными, и дублирование функций нецелесообразно.

При выборе бойлера важно учитывать его объем, материал внутреннего бака и скорость нагрева. Для семьи из 3–4 человек оптимальным считается объем 150–200 литров. Баки из нержавеющей стали или с эмалевым покрытием более долговечны, но требуют контроля pH воды. Медные баки нагреваются быстрее, но менее устойчивы к коррозии.

Полезно знать: Бойлер косвенного нагрева эффективнее всего работает при постоянной циркуляции теплоносителя. Если котел отключается на ночь, вода в бойлере остывает, и утром требуется повторный нагрев.

Критерии выбора бойлера под конкретный котел

Совместимость бойлера с напольным котлом зависит от нескольких параметров:

Мощность котла — должна быть достаточной для одновременного обогрева дома и нагрева воды. Рекомендуется, чтобы на нагрев бойлера выделялось не менее 20–30% общей мощности.
Температурный режим — большинство бойлеров рассчитаны на входную температуру теплоносителя до 85 °C, что соответствует стандартам напольных котлов.
Гидравлическое сопротивление — должно быть согласовано с насосом в системе, чтобы избежать слабого потока через змеевик.

Параметр	Оптимальное значение	Примечание
Объем бойлера	100–300 л	Зависит от числа жильцов и частоты использования
Макс. давление в баке	6–10 бар	Должно превышать давление в системе отопления
Материал бака	Нержавейка / Эмаль	Устойчивость к коррозии и долгий срок службы
Теплообменник (змеевик)	Медь, площадь 0,3–0,8 м²	Чем больше площадь, тем быстрее нагрев

«При подборе бойлера ориентируйтесь не только на мощность котла, но и на время восстановления температуры. Например, 200-литровый бак с медным змеевиком площадью 0,6 м² нагреется за 30–40 минут при температуре теплоносителя 80 °C.» — Алексей Петров, инженер-теплотехник, 12 лет опыта

Основные схемы подключения бойлера к котлу

Существует несколько проверенных схем подключения бойлера к напольному котлу, каждая из которых имеет свои преимущества и особенности монтажа. Выбор зависит от типа котла, наличия автоматики, количества контуров и требований к приоритету ГВС.

Наиболее простая схема — последовательное подключение: котёл → бойлер → система отопления. В этом случае вода в бойлере нагревается в первую очередь, но при длительной работе возможен перегрев радиаторов. Такая схема подходит для маломощных систем без автоматики.

Более эффективна параллельная схема с трехходовым клапаном. Клапан перенаправляет теплоноситель либо в отопление, либо в бойлер в зависимости от сигнала от датчика температуры. Это позволяет точно регулировать приоритет: например, при падении температуры в бойлере ниже заданного уровня клапан переключается на ГВС.

Самая продвинутая схема — с гидрострелкой и двумя насосами. Один насос обслуживает контур отопления, второй — контур бойлера. Такое решение исключает взаимное влияние контуров и обеспечивает стабильную работу даже при высоких нагрузках.

Полезно знать: При использовании твердотопливного котла обязательна установка буферной емкости или группы безопасности с предохранительным клапаном — это защитит систему от закипания при отключении электричества.

Сравнение схем подключения

Последовательная схема: простота монтажа, низкая стоимость, но риск перегрева отопления при активном использовании ГВС.
Параллельная схема с клапаном: гибкость управления, приоритет ГВС, требует термостата и сервопривода.
Схема с гидрострелкой: максимальная стабильность, подходит для больших домов, но дорогая и сложная в настройке.

Пошаговая инструкция по монтажу и обвязке

Правильная обвязка бойлера — залог долгой и безопасной работы всей системы. Ниже приведена универсальная пошаговая инструкция для подключения бойлера к напольному газовому котлу по схеме с трехходовым клапаном и насосом.

Установите бойлер на подготовленное место — ровную поверхность, с зазором не менее 10 см от стен для обслуживания.
Подключите трубопроводы ХВС и ГВС к соответствующим патрубкам на бойлере. Убедитесь, что на входе холодной воды установлен обратный клапан и предохранительный клапан (3 атм).
Подсоедините контур теплоносителя: подача от котла — к нижнему патрубку змеевика, обратка — к верхнему.
Установите циркуляционный насос на подающей линии к бойлеру. Насос должен быть с «мокрым» ротором, производительностью 1,5–2,5 м³/ч.
Монтируйте трехходовой клапан на выходе из котла. Подключите его к контроллеру или комнатному термостату.
Установите группу безопасности на котле: манометр, воздухоотводчик, предохранительный клапан (3 бар).
Заполните систему теплоносителем, удалите воздух через автоматические клапаны.
Проверьте герметичность всех соединений под давлением 1,5–2 бара.
Настройте приоритет ГВС в меню котла или внешнем контроллере.

Полезно знать: После запуска системы наблюдайте за температурой на подаче и обратке бойлера. Разница в 10–15 °C указывает на нормальную циркуляцию. Если разница меньше — возможно, завоздушивание или слабый насос.

Требования к трубопроводам и фитингам

Для обвязки используйте трубы из сшитого полиэтилена (PEX), металлопласта или меди. Диаметр труб — не менее 16 мм (½ дюйма). Фитинги должны быть рассчитаны на давление до 10 бар и температуру до 110 °C. Не допускайте резких изгибов и длинных горизонтальных участков без уклона.

Выбор дополнительного оборудования: насосы, клапаны, датчики

Для стабильной работы системы подключения бойлера требуется ряд вспомогательных устройств. Их выбор напрямую влияет на эффективность и безопасность.

Циркуляционный насос должен иметь модулируемую скорость или быть совместимым с системой управления. Популярные модели — Grundfos UPS 25-60, Wilo Star RS. Они работают тихо и потребляют мало энергии. Установка насоса на обратке допустима, но предпочтительнее — на подаче, чтобы избежать кавитации.

Трехходовой клапан может быть термостатическим или электроприводным. Первый реагирует на температуру теплоносителя, второй — на сигнал от контроллера. Электроприводные клапаны точнее и позволяют программировать график работы.

Обязательно установите датчик температуры в верхней части бойлера. Он подключается к котлу или внешнему контроллеру и управляет включением насоса и клапана. Без него система не сможет определить, когда вода нагрелась, и будет работать вхолостую.

«Не экономьте на группе безопасности. Предохранительный клапан должен срабатывать при 3 бар, а не при 6. Это стандарт для бойлеров. Использование клапана от отопительного котла (6 бар) чревато разрывом бака.» — Сергей Ковалев, сантехник, 15 лет практики

Распространённые ошибки и способы их устранения

Даже при следовании инструкциям монтажники допускают типичные ошибки, которые снижают КПД или вызывают аварии.

Одна из самых частых — отсутствие приоритета ГВС. Без него котел продолжает греть радиаторы, даже если вода в бойлере остывает. Решение — настройка приоритета в меню котла или установка внешнего реле времени.

Другая ошибка — неправильная ориентация трехходового клапана. Если он установлен «вверх ногами», циркуляция нарушается, и бойлер не нагревается. Проверяйте маркировку «in» и «out» на корпусе.

Также часто игнорируют необходимость расширительного бака для ГВС. Закрытый бак объемом 10–12% от объема бойлера компенсирует расширение воды при нагреве. Его устанавливают на линии холодной воды перед обратным клапаном.

Чек-лист перед запуском системы

Проверено давление в расширительном баке (1,5–2 бар при пустом бойлере).
Установлен предохранительный клапан 3 бар и сливной шланг.
Подключен датчик температуры к контроллеру.
Настроен приоритет ГВС в котле.
Удален воздух из контура бойлера.
Проверена герметичность под давлением.

Полезно знать: Если вода из крана идет с перебоями или с пониженной температурой, проверьте наличие накипи на змеевике. Промывка 1 раз в 2–3 года продлит жизнь бойлеру.

Экспертное мнение

«Сегодня всё больше владельцев частных домов выбирают схему с буферной емкостью и бойлером косвенного нагрева. Это позволяет использовать избыточное тепло твердотопливного котла и аккумулировать его. Особенно актуально в регионах с перебоями в газоснабжении. Главное — правильно рассчитать объемы и не забывать про автоматику.» — Дмитрий Смирнов, руководитель проектного отдела HVAC-компании «Теплодом», 18 лет опыта

Вопросы и ответы

Можно ли подключить бойлер к твердотопливному котлу без электричества?

Да, но только по гравитационной схеме с естественной циркуляцией. Однако эффективность будет низкой. Лучше использовать насос с ИБП или гидравлический аккумулятор.

Нужен ли бойлер, если котел двухконтурный?

Да, если требуется большой объем горячей воды. Двухконтурные котлы ограничены по производительности ГВС (обычно до 12–14 л/мин), а бойлер даёт стабильный поток даже при одновременном использовании нескольких точек.

Как часто нужно обслуживать бойлер?

Раз в год — проверка давления в расширительном баке, осмотр предохранительного клапана. Раз в 2–3 года — промывка змеевика и внутреннего бака от накипи.

Что делать, если вода в бойлере быстро остывает?

Проверьте теплоизоляцию бака. При необходимости добавьте внешний кожух из минеральной ваты или пенополиуретана. Также убедитесь, что система не теряет давление.

Можно ли использовать бойлер только для отопления?

Теоретически — да, но это нецелесообразно. Бойлеры не рассчитаны на постоянный перепад температур как в системе отопления. Лучше использовать буферную емкость.

Заключение

Подключение бойлера к напольному котлу — это разумное решение для обеспечения стабильного горячего водоснабжения в частном доме. Правильно выбранная схема, качественное оборудование и точный монтаж позволяют добиться высокой эффективности и комфорта. Наиболее надежной считается схема с трехходовым клапаном, насосом и приоритетом ГВС.

Главное — не экономить на безопасности и автоматике. Группа безопасности, расширительный бак и датчик температуры — не роскошь, а необходимость. Система должна быть сбалансированной, с учетом мощности котла, объема бойлера и потребностей семьи.

Используйте бойлер косвенного нагрева объемом 100–200 л для семьи из 3–4 человек.
Выбирайте схему с трехходовым клапаном и насосом для точного управления.
Обязательно настраивайте приоритет ГВС в котле или контроллере.
Устанавливайте расширительный бак и предохранительный клапан 3 бар.
Проводите техническое обслуживание раз в год для продления срока службы.
