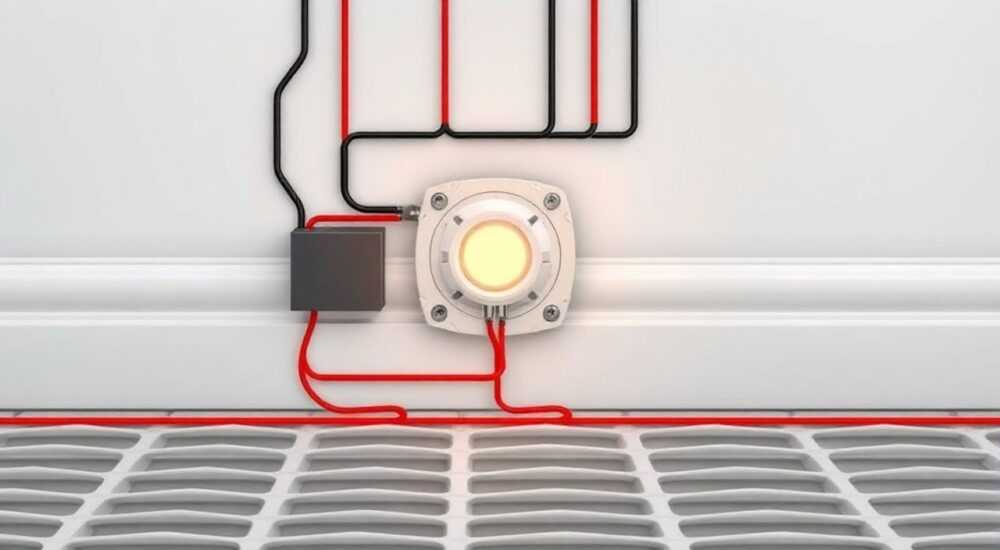

Схема подключения датчика теплого пола к терморегулятору

Схема подключения датчика теплого пола к терморегулятору — это ключевой этап монтажа системы обогрева, от которого напрямую зависит точность регулировки температуры, энергоэффективность и долговечность всей конструкции. Правильное соединение обеспечивает стабильную работу термостата, своевременное включение и отключение нагревательного элемента, а также комфорт в помещении без перегрева или холода. Главное правило: подключать датчик необходимо строго по инструкции производителя с соблюдением полярности и изоляции проводов.

Типы датчиков температуры для теплого пола

Для контроля температуры в системах «теплый пол» используются преимущественно два типа датчиков: резистивные (термисторы) и инфракрасные. Однако последние применяются крайне редко в бытовых условиях — они дорогие, сложные в установке и больше подходят для промышленных объектов. В 98% случаев речь идет о резистивных датчиках с отрицательным температурным коэффициентом (NTC), сопротивление которых уменьшается при нагревании.
Такой датчик представляет собой небольшой герметичный зонд с двумя проводами, заключенный в защитную оболочку. Он реагирует на изменения температуры бетонной стяжки или плиточного клея и передает данные на терморегулятор. Наиболее распространенные модели имеют номинальное сопротивление 10 кОм при 25 °C. Именно этот параметр нужно проверять при покупке — совместимость с термостатом обязательна.
Существуют также комбинированные терморегуляторы, которые работают одновременно с датчиком пола и комнатным датчиком температуры воздуха. Это позволяет поддерживать комфорт не только под ногами, но и в зоне дыхания. Такие решения особенно актуальны для больших помещений, где температура пола и воздуха может сильно различаться.

Как работает система: принцип взаимодействия датчика и терморегулятора

Представьте, что терморегулятор — это мозг системы, а датчик — его глаза и кожа. Он постоянно «чувствует», насколько горячий пол, и сообщает об этом «мозгу». Термостат сравнивает текущую температуру с заданной пользователем и принимает решение: включить или выключить нагрев.
Когда вы устанавливаете желаемую температуру, например, 27 °C, терморегулятор начинает отслеживать показания датчика. Если температура падает ниже порога (с учетом гистерезиса, обычно ±0.5 °C), реле замыкается, и питание подается на нагревательный кабель. Как только пол достигает нужной температуры — реле размыкается, и нагрев прекращается.
Процесс кажется простым, но за этим стоит точная электроника. Датчик NTC изменяет свое сопротивление в зависимости от температуры. Терморегулятор измеряет это сопротивление, преобразует в градусы по формуле Стейнхарта–Харта и выводит данные на экран. Чем качественнее датчик и точнее алгоритм — тем плавнее и экономичнее работает система.

Стандартная схема подключения датчика к терморегулятору

Большинство современных терморегуляторов имеют универсальную маркировку клемм. На задней панели вы найдете обозначения:

• Sensor или NTC — вход для датчика температуры пола;
• L — фаза (подключение к электросети);
• N — ноль;
• Load или OUT — выход на нагревательный кабель или мат.

Подключение датчика осуществляется через две клеммы, обозначенные, как правило, как S, 1 и 2 или Sen+ и Sen−. Полярность большинства датчиков NTC не имеет значения — они работают в любом направлении. Но лучше следовать схеме: красный провод к «+» (если указано), белый или черный — к «−».

Обратите внимание: сам датчик подключается только к клеммам S1/S2. Никаких дополнительных резисторов или удлинителей не требуется. Если длина провода датчика недостаточна, можно использовать медный двухжильный кабель сечением 0.5–0.75 мм², обязательно в гофре.

Пошаговая инструкция по монтажу и подключению

Шаг 1: Подготовка места установки терморегулятора

Установите монтажную коробку на высоте 30–90 см от пола — удобно для управления, но вне зоны попадания воды. Лучше выбирать место рядом с розеткой или распределительной коробкой. Пробейте штробу до уровня будущего пола для укладки гофры с датчиком.

Шаг 2: Укладка гофры и установка датчика

Проложите гофрированную трубку диаметром 16 мм от коробки до середины обогреваемой зоны. Заведите один конец в монтажную коробку, второй — на 50–70 см внутрь помещения. Конец гофры заглушите, чтобы в нее не попал раствор. Уложите датчик внутрь гофры, оставив запас провода (~20 см) в коробке. Это позволит заменить датчик в будущем без вскрытия стяжки.

Шаг 3: Подключение к терморегулятору

Отключите питание! Подведите кабель питания (L/N), кабель на нагревательный элемент (Load) и провода датчика в монтажную коробку. Подключите:

1. Фазу (L) к клемме L;
2. Ноль (N) к клемме N;
3. Выход на кабель — к Load;
4. Провода датчика — к S1 и S2.

Закрепите терморегулятор в коробке, включите питание и проверьте показания. На экране должно отображаться значение температуры (например, 18–25 °C). Если высвечивается ошибка (Err, OL, —), значит, обрыв или короткое замыкание в цепи датчика.

Шаг 4: Тестирование и настройка

Установите температуру выше текущей на 5–7 °C. Через 1–2 минуты должен включиться индикатор нагрева, а затем — сам кабель. Проверьте тестером напряжение на выходе Load. Через несколько часов убедитесь, что система корректно отключается при достижении заданной температуры.

Распространённые ошибки и как их избежать

Даже опытные монтажники допускают ошибки, которые приводят к некорректной работе или поломке системы. Вот основные из них:

• Установка датчика без гофры. При прямом контакте с бетоном датчик невозможно заменить при выходе из строя. Гофра — не роскошь, а необходимость.
• Неправильное расположение датчика. Его нельзя ставить над кабелем, рядом с радиатором или в холодном углу. Оптимально — между двумя витками кабеля, на равном удалении от стен.
• Подключение к неподходящему терморегулятору. Не все термостаты поддерживают внешние датчики. Убедитесь, что модель предназначена именно для теплого пола.
• Игнорирование полярности (в редких случаях). Некоторые цифровые датчики требуют соблюдения +/−. Проверяйте инструкцию.
• Использование алюминиевой гофры. Она экранирует сигнал и может повлиять на точность. Только пластиковая!

Еще одна частая ошибка — слишком раннее включение системы после заливки стяжки. Бетон должен набрать прочность минимум 28 дней. Резкий нагрев вызывает растрескивание. Первый запуск — только в режиме «низкого старта»: 15 °C в течение недели, затем постепенное увеличение.

Экспертные рекомендации по выбору и эксплуатации

Выбор датчика и терморегулятора — это инвестиция в комфорт и экономию. Вот ключевые принципы, которым стоит следовать:

• Приобретайте терморегуляторы с возможностью программирования. Суточные и недельные режимы позволяют снизить потребление на 20–30%, отключая нагрев ночью или когда вас нет дома.
• Отдавайте предпочтение моделям с Wi-Fi. Управление через смартфон, интеграция с умным домом и получение уведомлений о неисправностях — это уже не фантазия, а реальность.
• Для ванных комнат и бань используйте термостаты с влагозащитой IP65 и датчиками в усиленной оболочке.
• Если пол уложен под ламинат или паркет, установите ограничитель максимальной температуры (обычно 27 °C), чтобы не повредить покрытие.

Современные терморегуляторы оснащены функциями самодиагностики: определение обрыва датчика, перегрева кабеля, блокировка при высокой влажности. Эти технологии спасают от серьезных поломок и даже пожаров.

Вопросы и ответы

Заключение

Подключение датчика теплого пола к терморегулятору — это не просто техническая операция, а залог комфорта, безопасности и долговечности всей системы. От правильной схемы зависит, насколько точно будет поддерживаться температура, сколько вы заплатите за электричество и потребуется ли вам вскрывать пол через год из-за поломки.
Главное — действовать по инструкции, использовать гофру, проверять соединения и не пренебрегать тестированием. Современные технологии позволяют сделать систему умной, экономичной и надежной, но только при условии грамотного монтажа.

• Всегда устанавливайте датчик в гофрированной трубке для возможности замены.
• Подключайте строго по схеме на корпусе терморегулятора.
• Проверяйте работоспособность системы до заливки стяжки.
• Используйте термостаты с программированием и Wi-Fi для максимальной экономии.
• Избегайте распространённых ошибок: неправильное расположение, игнорирование совместимости, отсутствие теста.
