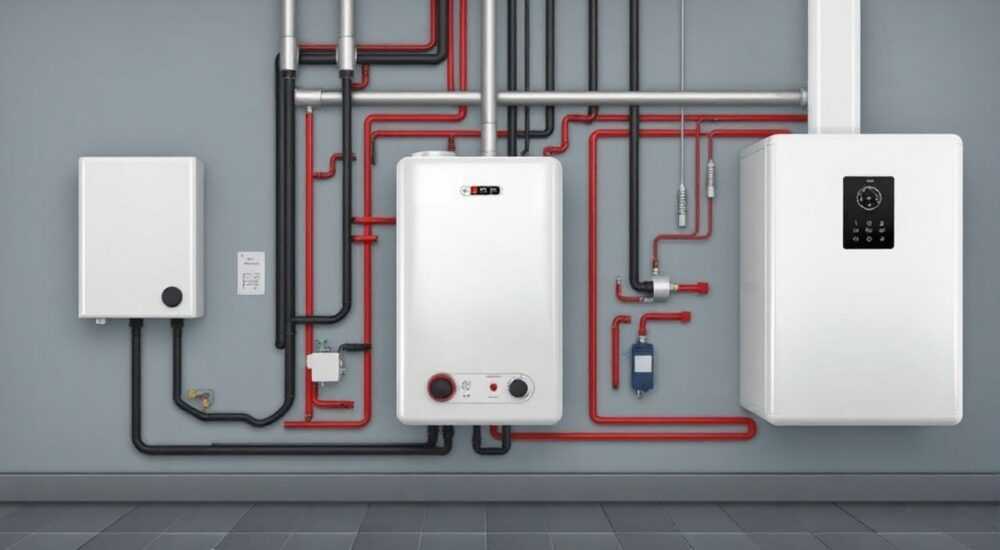

Схема подключения двухконтурного напольного котла

Схема подключения двухконтурного напольного котла — это комплексная инженерная задача, требующая понимания принципов работы отопительной системы и водоснабжения. Правильное подключение обеспечивает стабильную работу оборудования, высокий КПД и длительный срок службы. Главное — соблюдать последовательность монтажа, использовать качественные материалы и учитывать особенности конкретной модели.

Особенности двухконтурных напольных котлов

Двухконтурные напольные котлы предназначены для одновременного обогрева помещений и подготовки горячей воды для бытовых нужд. В отличие от настенных моделей, они обладают большей мощностью, рассчитаны на обслуживание домов площадью от 150 м² и выше, а также имеют повышенную теплоёмкость за счёт чугунного или стального теплообменника. Такие котлы чаще используются в частных домах, где требуется автономная система отопления и ГВС.

Работа двухконтурного котла основана на приоритете контуров: при открытии крана с горячей водой система переключается с режима отопления на нагрев воды. После закрытия крана подача тепла в радиаторы возобновляется. Напольные модели могут быть газовыми, твердотопливными, жидкотопливными или комбинированными. Наиболее распространены газовые котлы, так как они обеспечивают стабильную температуру и просты в управлении.

Конструктивно такие котлы оснащаются двумя теплообменниками — первичным (для отопления) и вторичным (для ГВС), либо используют битермический теплообменник, где контуры разделены внутри одного блока. Последний вариант менее ремонтопригоден, но компактнее. Выбор зависит от условий эксплуатации и предпочтений пользователя.

Преимущества напольных моделей

• Высокая мощность — до 100 кВт и более, что позволяет отапливать большие дома.
• Долговечность — чугунные теплообменники служат до 30 лет при правильном уходе.
• Устойчивость к гидроударам и перепадам давления в системе.
• Возможность подключения к внешним бойлерам косвенного нагрева для увеличения объёма ГВС.
• Работа с низкотемпературными системами (тёплый пол, радиаторы).

Подготовка к монтажу: требования и оборудование

Перед подключением котла необходимо провести комплекс подготовительных мероприятий. Это включает проектирование системы, выбор места установки, закупку материалов и согласование с коммунальными службами (если речь идёт о газовом оборудовании). Монтаж без проекта и разрешения может привести к отказу в подключении к газовой сети.

Место установки должно соответствовать нормам СНиП и техническим условиям производителя. Пол должен быть негорючим (бетон, плитка), вокруг котла — свободное пространство не менее 0,8 м для доступа к сервисным панелям. Дымоход должен быть герметичным, с уклоном для отвода конденсата и высотой, исключающей обратную тягу.

Из обязательных компонентов для подключения:

• Группа безопасности (манометр, воздухоотводчик, предохранительный клапан);
• Расширительный бак (мембранный, объёмом 10–12% от общего объёма теплоносителя);
• Циркуляционный насос (при естественной циркуляции — не требуется, но не рекомендуется);
• Фильтры грубой очистки на подаче газа и воды;
• Запорная арматура (шаровые краны) на всех линиях.

Стандартная схема подключения двухконтурного котла

Типовая схема подключения включает следующие этапы:

1. Подключение к дымоходу — вертикальный канал с выводом наружу через кровлю или стену (коаксиальный дымоход).
2. Подача газа — через шаровой кран, фильтр и регулятор давления (если требуется).
3. Подключение контура отопления — подача и обратка к системе радиаторов.
4. Подключение контура ГВС — вход холодной воды и выход горячей.
5. Установка группы безопасности на подающей магистрали.
6. Монтаж расширительного бака на обратке перед котлом.
7. Установка циркуляционного насоса на обратной линии (после бака).

Последовательность подключения по шагам

• Шаг 1. Установите котёл на подготовленное место, выровняйте по уровню.
• Шаг 2. Подключите дымоход, проверьте герметичность соединений.
• Шаг 3. Присоедините газовый патрубок через кран и фильтр.
• Шаг 4. Подключите трубопроводы отопления: подачу к «подаче» котла, обратку — к «обратке».
• Шаг 5. Подключите водопровод: ХВС к входу ГВС, ГВС — к внутренней разводке дома.
• Шаг 6. Установите группу безопасности на подающей линии сразу после котла.
• Шаг 7. Подключите расширительный бак к обратному трубопроводу через фланец.
• Шаг 8. Установите циркуляционный насос на обратке, перед котлом.
• Шаг 9. Заполните систему теплоносителем, удалите воздух через воздухоотводчики.
• Шаг 10. Проверьте давление (1,0–1,5 бар), запустите котёл в тестовом режиме.

Дополнительные элементы системы отопления

Для повышения эффективности и комфорта в систему добавляют дополнительные устройства. Они не являются обязательными, но значительно улучшают работу котла.

Подключение бойлера косвенного нагрева

Бойлер позволяет получать большой объём горячей воды без нагрузки на двухконтурный котёл. Он подключается к контуру отопления: котёл нагревает воду в бойлере, а уже из него — потребителям. При этом приоритет отдаётся ГВС: если включён бойлер, отопление временно приостанавливается.

Для управления используется трёхходовой клапан или насос с автоматикой. Температура в бойлере задаётся термостатом. Объём бака выбирается исходя из количества пользователей — от 100 до 300 литров.

Типичные ошибки при подключении и как их избежать

Несмотря на кажущуюся простоту, монтаж двухконтурного котла часто сопровождается ошибками, ведущими к сбоям в работе, авариям и преждевременному выходу из строя.

• Отсутствие расширительного бака. При нагреве теплоноситель расширяется, и без бака давление растёт, срабатывает предохранительный клапан, система теряет воду.
• Неправильная установка группы безопасности. Если клапан расположен слишком далеко от котла, он не успеет сработать при скачке давления.
• Подключение насоса без фильтра. Грязь забивает крыльчатку, насос выходит из строя.
• Использование пластиковых труб без защиты. При перегреве полимеры деформируются. Для подводки к котлу рекомендуются металлические трубы или армированный PEX.
• Отсутствие воздухоотводчика на высших точках системы. Воздушные пробки снижают циркуляцию и вызывают шум в насосе.

Что проверить после монтажа

1. Герметичность всех соединений (визуально и под давлением).
2. Направление потока на насосе и трёхходовом клапане.
3. Правильность электроподключения (заземление, автомат).
4. Работу автоматики и датчиков.
5. Температуру на подаче и обратке при разных режимах.

Автономное теплоснабжение: расчёт параметров системы

Для корректной работы важно правильно рассчитать объём теплоносителя, мощность котла и объём расширительного бака. Ошибка в расчётах ведёт к недогреву, перерасходу топлива или авариям.

Мощность котла определяется по формуле:
P = S × 100 / 10, где S — площадь отапливаемых помещений в м².
Например, для дома 200 м² минимальная мощность — 20 кВт. Добавляют 15–20% запаса на пиковые нагрузки зимой.

Объём расширительного бака:
V = (V_{системы} × k) / D,
где V_{системы} — объём теплоносителя (примерно 15 л на 1 кВт мощности),
k — коэффициент расширения (для воды — 0,04 при +80 °C),
D — эффективность мембранного бака (обычно 0,55).

Для 20-кВт котла:
V_{системы} ≈ 300 л,
V = (300 × 0,04) / 0,55 ≈ 21,8 л → выбирают бак 25 л.

Эксплуатация и обслуживание после подключения

После успешного запуска котёл требует регулярного технического обслуживания. Производители рекомендуют проводить ТО один раз в год, а при использовании твёрдого топлива — каждые 6 месяцев.

Основные процедуры:

• Очистка теплообменника от накипи и сажи;
• Проверка дымохода на герметичность;
• Замена фильтров (газ, вода);
• Проверка давления в расширительном баке (должно быть 0,8–1,0 бар при пустой системе);
• Калибровка датчиков и автоматики.

Необходимо вести журнал эксплуатации: фиксировать давление, температуру, даты запусков и замечания. Это поможет быстро диагностировать неисправности.
