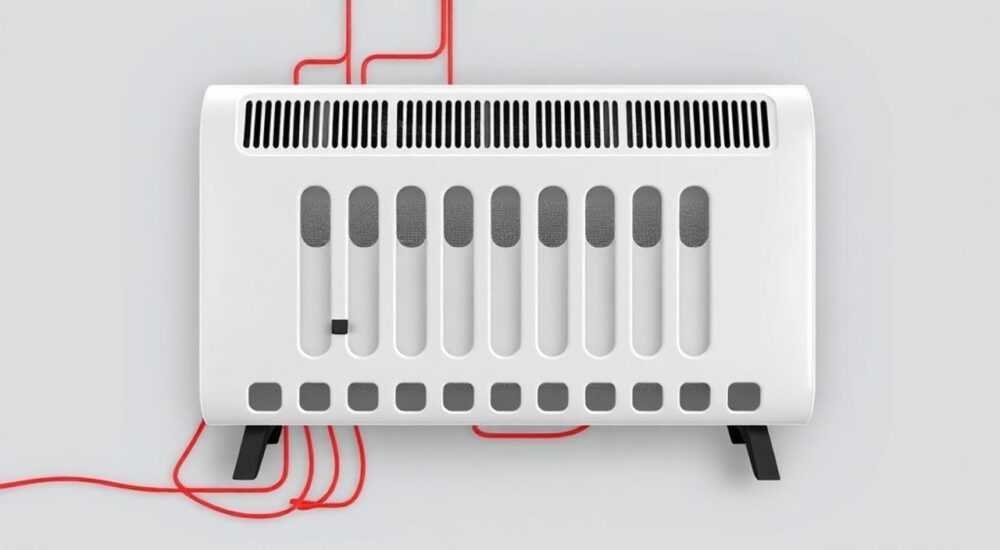

Схема подключения электрического конвектора

Электрический конвектор — один из самых популярных и простых в установке обогревательных приборов. Он работает по принципу естественной циркуляции воздуха, нагревая его за счёт ТЭНа, и не требует сложного монтажа, как газовые или масляные радиаторы. Однако правильная схема подключения напрямую влияет на безопасность, эффективность и срок службы устройства.

Многие пользователи ошибочно полагают, что поскольку конвектор просто включается в розетку, никаких дополнительных действий не требуется. На самом деле, игнорирование базовых норм электробезопасности может привести к перегрузке сети, короткому замыканию или даже пожару. Особенно это актуально в старых домах с алюминиевой проводкой или при одновременном использовании нескольких мощных приборов. В этой статье мы детально разберём все возможные схемы подключения, требования к электропроводке, выбору автоматики и нюансам монтажа — от простой розеточной схемы до полноценной групповой линии с распределительным щитом.

Типы подключения электрического конвектора

Подключение электрического конвектора может осуществляться двумя основными способами: через стандартную розетку или напрямую от распределительного щита. Выбор метода зависит от мощности прибора, состояния электропроводки и условий эксплуатации.

Первый способ — подключение через розетку — наиболее распространён в быту. Он предполагает использование штатного сетевого шнура с вилкой, который вставляется в розетку 220 В. Этот вариант удобен для временного обогрева, например, в дачном доме или комнате с сезонным использованием.

Второй способ — прямое подключение кабелем от щита — применяется при установке стационарного отопления. Такой подход обеспечивает более высокий уровень безопасности, исключает лишние контакты и позволяет использовать автоматику, адаптированную под нагрузку.

Выбор между этими типами должен основываться не на удобстве, а на технических характеристиках. Например, конвектор мощностью 1,5 кВт можно спокойно подключить в розетку, если проводка в порядке. А вот прибор на 3 кВт и выше уже требует отдельной линии.

Когда использовать каждый тип?

• Розеточное подключение — подходит для мобильных моделей, временного использования, мощностью до 2–3 кВт.
• Прямое подключение — необходимо для стационарных систем, при мощности от 3 кВт, при групповом подключении нескольких конвекторов.
• Подключение через магнитный пускатель — используется в автоматизированных системах отопления, где управление осуществляется термостатом или «умным домом».

Для частных домов и коттеджей рекомендуется прокладывать отдельную линию на каждый конвектор или группу приборов. Это снижает риски перегрузки и позволяет точно контролировать потребление энергии.

Требования к электропроводке и автоматике

Безопасная работа электрического конвектора невозможна без соблюдения норм ПУЭ (Правила устройства электроустановок). Ключевые параметры — сечение кабеля, номинал автоматического выключателя и наличие УЗО (устройства защитного отключения).

Мощность конвектора напрямую определяет выбор сечения кабеля. При недостаточном сечении проводник будет перегреваться, что приведёт к оплавлению изоляции и возгоранию. Ниже приведена таблица соответствия мощности, тока и сечения медного кабеля.

Автоматический выключатель защищает кабель от перегрузки и короткого замыкания. Его номинал должен быть чуть выше рабочего тока конвектора, но не превышать допустимую нагрузку кабеля.

УЗО обязательно при любом способе подключения. Оно защищает человека от поражения током при повреждении изоляции. Для жилых помещений рекомендуется УЗО с током утечки 30 мА.

Групповая защита при нескольких конвекторах

Если в доме установлено несколько конвекторов, их можно подключить:

• На одну общую линию с суммарным автоматом;
• На отдельные линии с индивидуальной защитой.

Первый вариант проще, но менее безопасен. При выходе одного прибора из строя может отключиться весь дом. Второй — надёжнее, но дороже. Рекомендуется использовать комбинированную схему: групповые автоматы на каждое помещение и общее УЗО на вводе.

Схема непосредственного подключения к щиту

Прямое подключение конвектора к электрощиту — самый безопасный и долговечный способ. Он исключает переходники, удлинители и слабые места в виде розеток.

Процесс состоит из нескольких этапов:

1. Отключение питания в щите.
2. Прокладка кабеля от щита до места установки конвектора (скрыто или в кабель-канале).
3. Установка автоматического выключателя и УЗО.
4. Подключение фазы, нуля и заземления к клеммам конвектора.

Конвекторы, рассчитанные на прямое подключение, имеют клеммную колодку на задней панели. Обычно она закрыта крышкой. Подключение производится по цветам: коричневый (фаза), синий (ноль), желто-зелёный (земля).

Схема с внешним термостатом

Для повышения комфорта и экономии энергии многие используют внешний термостат. Он устанавливается на стену и разрывает цепь питания при достижении заданной температуры.

Подключение выполняется следующим образом:

• Фаза заходит на вход термостата.
• Выход термостата идёт на конвектор.
• Ноль и земля — напрямую.

Такая схема позволяет избежать постоянного включения/выключения самого конвектора, продлевая срок службы ТЭНа.

Подключение через розетку: когда это допустимо?

Хотя производители часто указывают, что конвектор можно подключать в розетку, важно понимать, что это возможно только при соблюдении условий.

Во-первых, розетка должна быть современной, с заземлением и рассчитанной на ток не менее 16 А. Старые советские розетки на 6 А категорически не подходят.

Во-вторых, проводка в стене должна быть медной, сечением не менее 2,5 мм² для нагрузки до 3 кВт. Алюминиевая проводка такого не выдержит.

В-третьих, нельзя использовать удлинители и тройники. Конвектор должен быть подключён напрямую.

Как проверить готовность розетки?

• Проверьте маркировку розетки: должна быть 16 А или выше.
• Осмотрите корпус: нет ли потемнений, трещин, запаха гари.
• Измерьте температуру после часа работы: если розетка горячая — это тревожный сигнал.
• Убедитесь, что в щите стоит автомат 16 А и УЗО.

Если хотя бы один пункт не выполняется — подключение через розетку опасно.

Монтаж и расположение конвектора: важные нюансы

Правильное расположение конвектора влияет не только на эффективность обогрева, но и на безопасность. Главный принцип — обеспечение свободного притока холодного воздуха снизу и оттока тёплого — сверху.

Оптимальное место — под окном. Холодный воздух, стекающий от окна, сразу попадает в прибор и нагревается, создавая тёплую завесу. Это предотвращает образование сквозняков и конденсата.

Расстояние от пола до нижнего края решётки должно быть не менее 10 см. От стены — 5 см сзади и по бокам. Над конвектором оставляйте минимум 50 см до потолка или подоконника.

Крепление на стену

Большинство конвекторов крепятся на стену. Процесс прост:

• Разметьте положение кронштейнов по шаблону из инструкции.
• Просверлите отверстия, вставьте дюбели.
• Закрепите кронштейны, повесьте конвектор.

Убедитесь, что стена выдержит вес прибора. Гипсокартонные перегородки требуют анкеров или усиленного монтажа.

Частые ошибки и как их избежать

• Подключение мощного конвектора в старую розетку — приводит к перегреву контактов и возгоранию.
• Использование алюминиевого кабеля без перехода на медь — риск обрыва и искрения.
• Отсутствие УЗО — увеличивает риск поражения током.
• Забыть про заземление — особенно опасно в ванных и на кухне.
• Подключение через удлинитель — даже с толстым кабелем это временное решение.

Чек-лист перед включением

1. Проверено сечение кабеля и номинал автомата.
2. Установлено УЗО.
3. Конвектор надёжно закреплён, нет препятствий для воздуха.
4. Заземление подключено.
5. Провода правильно подключены к клеммам.
6. Нет запаха гари, искр, перегрева.

Экспертное мнение

По его словам, лучшая практика — проектирование электропитания отопления на этапе ремонта. Это включает прокладку отдельных линий, установку щита с групповой автоматикой и интеграцию в систему «умного дома».

Вопросы и ответы

Заключение

Подключение электрического конвектора — задача, которая кажется простой, но требует серьёзного подхода к электробезопасности. От выбора схемы до монтажа каждого элемента — всё должно соответствовать нормам и реальным условиям эксплуатации.

• Подбирайте сечение кабеля и номинал автомата строго по мощности конвектора.
• Всегда используйте УЗО и заземление.
• Прямое подключение от щита — самый безопасный вариант для приборов от 3 кВт.
• Не используйте розетки, удлинители и тройники без проверки их соответствия нагрузке.
• Размещайте конвектор под окном, обеспечивая свободный воздушный поток.
