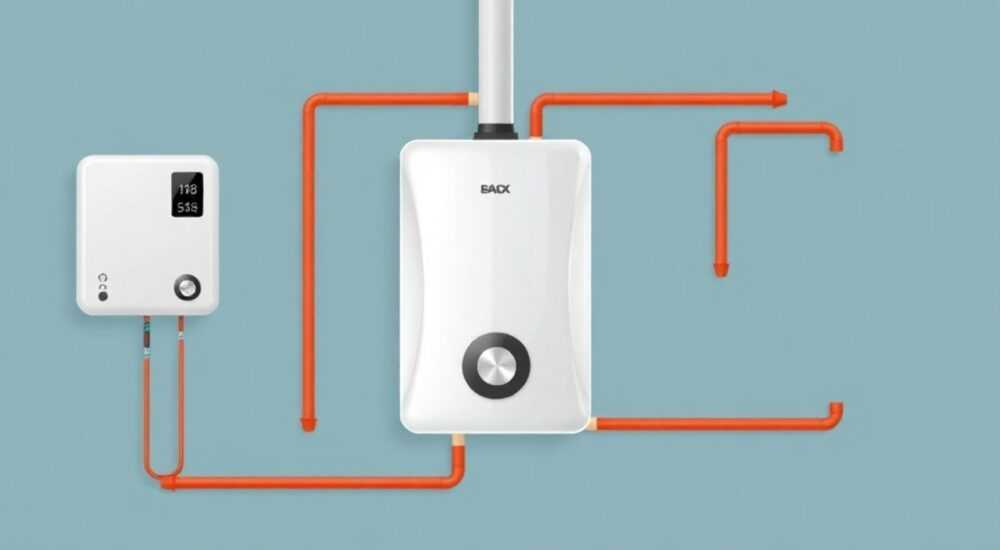

Схема подключения газового котла для отопления дома

Схема подключения газового котла для отопления дома — это комплексная инженерная задача, требующая точного соблюдения норм безопасности, технических стандартов и учета архитектурных особенностей здания. От правильности монтажа зависит не только эффективность обогрева, но и безопасность жильцов, а также срок службы оборудования. Современные газовые котлы могут работать в системах с естественной или принудительной циркуляцией, подключаться к одному или нескольким контурам, включая теплые полы и бойлер ГВС.

Основные типы газовых котлов: как выбрать подходящий

Газовые котлы различаются по конструкции, способу установки, количеству контуров и принципу работы. Правильный выбор начинается с анализа площади дома, потребности в горячем водоснабжении и типа существующей разводки. Настенные модели чаще используются в домах до 150–200 м², напольные — в крупногабаритных коттеджах с высокими теплопотерями.

Одноконтурные котлы предназначены исключительно для отопления. Они просты в монтаже и надежны в эксплуатации. Двухконтурные модели дополнительно нагревают воду для бытовых нужд, что удобно при отсутствии бойлера. Однако при одновременном включении нескольких точек водоразбора давление падает, и температура может «плавать».

Конденсационные котлы — современное решение с КПД до 108%. Они улавливают тепло уходящих газов, конденсируя водяной пар. Это позволяет снизить расход газа на 15–20% по сравнению с атмосферными аналогами. Работают эффективнее в низкотемпературных системах, таких как теплые полы.

Критерии выбора котла

• Мощность: рассчитывается из соотношения 1 кВт на 10 м² при высоте потолков до 3 м. Для холодных регионов добавляют 15–20% запаса.
• Тип тяги: атмосферные (с естественной тягой) требуют хорошей вентиляции; турбированные (с принудительной) — более безопасны и универсальны.
• Материал теплообменника: медь — легкая, но менее долговечная; чугун — прочная, но хрупкая при резких перепадах температуры; сталь — оптимальный баланс.

Что входит в систему отопления: компоненты и их назначение

Любая система отопления — это не просто котел, а связка взаимодействующих узлов. Их правильная компоновка обеспечивает стабильную работу, экономию энергии и защиту от аварий. Без базовых элементов система не пройдет ввод в эксплуатацию и будет опасна.

Расширительный бак компенсирует увеличение объема теплоносителя при нагреве. В закрытых системах используется мембранный бак, который предотвращает скачки давления. Его объем должен составлять 10–12% от общего объема воды в системе.

Циркуляционный насос создает принудительный поток теплоносителя. В системах с естественной циркуляцией он не требуется, но такие схемы сегодня редкость из-за низкой эффективности. Современные насосы имеют несколько скоростей и режимы экономии.

Группа безопасности — обязательный узел для напольных котлов. Включает манометр, воздухоотводчик и предохранительный клапан (срабатывает при давлении >3 бар). Устанавливается на подаче сразу после котла.

Автоматика управляет работой котла: поддерживает заданную температуру, блокирует работу при неисправностях, интегрируется с комнатными термостатами и погодозависимыми датчиками. Умные контроллеры позволяют управлять системой через смартфон.

Схемы подключения котла: одноконтурная, двухконтурная, с теплыми полами

Выбор схемы зависит от потребностей дома. Простейшая — одноконтурная с радиаторами. Более сложные включают ГВС, бойлер косвенного нагрева и теплые полы. Каждая схема имеет свои особенности подключения и требования к арматуре.

Одноконтурная схема с насосом — классический вариант для загородного дома. Котел нагревает теплоноситель, который циркулирует по радиаторам. Обратка возвращается в котел через фильтр. Расширительный бак и группа безопасности обязательны.

Двухконтурная схема добавляет контур ГВС. При открытии крана с горячей водой котел переключается в приоритетный режим нагрева. Недостаток — невозможность одновременного использования нескольких точек. Альтернатива — подключение бойлера косвенного нагрева, который аккумулирует до 200 литров воды.

Схема с теплыми полами требует смесительного узла. Температура в полу — 35–45 °C, а в радиаторах — 70–80 °C. Смеситель (с трехходовым клапаном) снижает температуру подачи, смешивая горячую воду с остывшей из обратки. Узел включает насос, термостат и термоголовку.

Сравнение схем

• Одноконтурная: простота, надежность, низкая стоимость. Подходит для домов без постоянного проживания.
• С бойлером: стабильное ГВС, возможность использовать солнечные коллекторы. Требует больше места и выше первоначальные затраты.
• С теплыми полами: комфортный микроклимат, энергоэффективность. Сложнее в настройке, требует гидравлического расчета.

Этапы монтажа и подключения: пошаговая инструкция

Монтаж газового котла — процесс, требующий согласования с газовой службой. Самостоятельное подключение возможно только при наличии лицензии. Ниже — алгоритм, которому следуют профессиональные бригады.

1. Подготовка помещения: котельная должна быть проветриваемой, с окном или приточной вентиляцией. Пол — негорючий. Расстояние от котла до стен — не менее 20 см.
2. Установка котла: настенный — на специальные кронштейны; напольный — на бетонную плиту или металлический лист. Высота — удобная для обслуживания.
3. Монтаж дымохода: вертикальный участок — не менее 50 см; материал — нержавеющая сталь или коаксиальная труба. Уклон — 1° на метр в сторону улицы.
4. Подключение трубопроводов: подача, обратка, газ, дренаж. Используются металлопластик, медь или сшитый полиэтилен. Все соединения — герметичные.
5. Установка дополнительных узлов: расширительный бак, насос, фильтр, группа безопасности. Подключаются по проектной схеме.
6. Опрессовка системы: проверка на утечки под давлением 1.5 от рабочего (обычно 2–2.5 бар).
7. Пусконаладочные работы: запуск котла, проверка тяги, настройка автоматики, обучение владельца.

Ошибки при подключении: как их избежать

Даже опытные мастера допускают просчеты, которые ведут к снижению КПД, шуму, авариям. Вот самые распространенные ошибки и способы их предотвращения.

Неправильный выбор диаметра труб — частая причина шума и плохой циркуляции. Слишком узкие трубы создают сопротивление, слишком широкие — снижают скорость потока. Для дома до 150 м² оптимально — 20–25 мм.

Отсутствие байпаса вокруг насоса — критическая ошибка в системах с естественной циркуляцией. При отключении электричества теплоноситель должен иметь путь обхода. Иначе дом быстро остынет.

Неправильная установка расширительного бака — если его поставить «вверх ногами», мембрана деформируется, и бак выйдет из строя. Воздушная камера всегда сверху.

Игнорирование гидравлического расчета при подключении теплых полов. Без него один контур может «перетягивать» поток, а другой — оставаться холодным. Используйте коллектор с расходомерами.

Требования безопасности и нормативы

Подключение газового оборудования регулируется СП 60.13330.2020, ПБ 12-529-03 и местными нормами. Нарушение правил влечет отказ в приемке и штрафы. Безопасность — приоритет.

Котельная должна иметь объем не менее 7.5 м³ на 1 кВт мощности. При мощности до 30 кВт допускается размещение на кухне, но с условием: объем помещения ≥15 м³, окно с форточкой, вентиляционный канал 150 см².

Дымоход должен выходить выше конька крыши или быть выше парапета на 50 см. Запрещено подключение к вентиляционным каналам. Коаксиальный дымоход можно выводить горизонтально, но не ближе 30 см от окон и дверей.

Газопровод внутри дома — только стальной или медный. Металлопластик и ПНД запрещены. Все соединения — сварные или резьбовые с уплотнением. Перед котлом — отсечной кран и фильтр.

Экспертное мнение

Интервью с Еленой Васильевой, главным инженером проектной компании «ТеплоДом»

— За 18 лет практики я видела десятки схем, но лучшие результаты дают продуманные проекты. Не стоит экономить на проекте — он окупается в первый же сезон.

— Особенно важно учитывать климат. В северных регионах нужно закладывать резерв мощности и резервное отопление. В южных — делать упор на ГВС и кондиционирование.

— Одна из новых тенденций — гибридные системы: газовый котел + тепловой насос. Это снижает зависимость от газа и повышает экологичность.

— Также растет спрос на умные решения: погодозависимое регулирование, удаленный контроль, интеграция с «умным домом». Эти технологии реально экономят 15–20% энергии.

Вопросы и ответы

Заключение

Подключение газового котла — ответственный процесс, сочетающий инженерные знания, строительные нормы и понимание потребностей семьи. От схемы зависит не только тепло в доме, но и безопасность, комфорт и экономия на энергии. Главное — не экономить на проекте и монтаже.

Современные технологии позволяют создавать умные, адаптивные системы, которые работают с минимальным вмешательством. Однако даже самое совершенное оборудование требует грамотного подхода на этапе установки.

• Выбирайте котел по мощности, типу и условиям эксплуатации.
• Используйте закрытую систему с мембранным баком и группой безопасности.
• Для ГВС и теплых полов применяйте бойлер и смесительный узел.
• Монтаж доверяйте только лицензированным организациям.
• Регулярно проводите техническое обслуживание.
