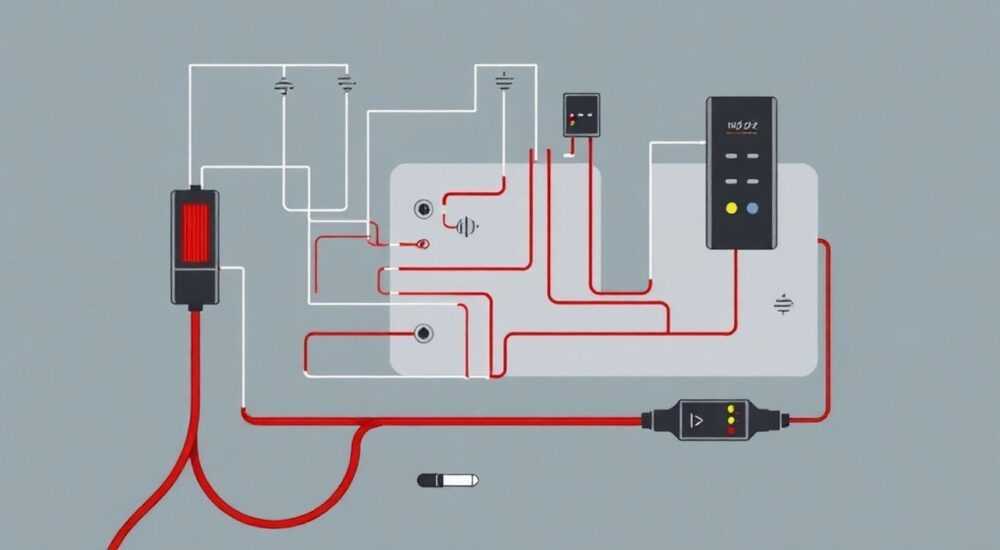

Схема подключения греющего кабеля

Греющий кабель — это эффективное решение для борьбы с обледенением кровли, водостоков, труб и других элементов инфраструктуры. Его правильная установка напрямую влияет на долговечность системы и безопасность эксплуатации. Главное — выбрать подходящий тип кабеля и соблюсти схему подключения, чтобы избежать перегрева, коротких замыканий и преждевременного выхода из строя.

Типы греющего кабеля

При выборе греющего кабеля необходимо учитывать его конструкцию, принцип работы и условия эксплуатации. Основных типов два: резистивный и саморегулирующийся. У каждого есть свои преимущества и недостатки.

Резистивный кабель выделяет тепло равномерно по всей длине. Он может быть одножильным или двухжильным. Одножильный требует подключения с обоих концов к питанию, что усложняет монтаж. Двухжильный проще в установке — ток подается только с одной стороны, а второй провод возвращается внутри оболочки.

Саморегулирующийся кабель меняет мощность в зависимости от температуры окружающей среды. В местах сильного холода он нагревается сильнее, а в теплых — снижает потребление энергии. Это делает его более экономичным и безопасным, особенно при сложной конфигурации труб или желобов.

Когда какой кабель выбирать?

• Для простых систем (например, прямых участков водостоков) подойдет резистивный кабель — он дешевле и достаточно надежен.
• Для сложных контуров, где возможны перехлёсты или разная температура на участках, предпочтителен саморегулирующийся — он не перегревается и не требует точного расчета длины.
• На трубах большого диаметра или в условиях экстремальных морозов лучше использовать кабель повышенной мощности (от 30 до 50 Вт/м).

Основные элементы системы обогрева

Полноценная система антиобледенения состоит не только из кабеля. Для её корректной работы необходимы дополнительные компоненты, каждый из которых выполняет свою функцию.

Главный элемент после самого кабеля — терморегулятор. Он автоматически включает систему при понижении температуры ниже заданного порога (обычно +3…+5 °C) и отключает при потеплении. Современные модели могут учитывать влажность, осадки и даже прогноз погоды через Wi-Fi.

Обязательно используется датчик температуры воздуха. Его устанавливают в тени, под навесом, чтобы избежать ложных срабатываний от солнечного света. Некоторые системы дополнительно оснащаются датчиками влаги или льда.

Автоматический выключатель (УЗО) — критически важен для безопасности. Греющий кабель работает во влажной среде, поэтому риск утечки тока высок. Рекомендуется использовать УЗО с током утечки 30 мА и номиналом, соответствующим нагрузке.

Что ещё нужно для монтажа?

• Клеммы и муфты для соединения кабеля — используются герметичные монтажные комплекты.
• Заземляющий провод — подключается к экрану кабеля (если он экранированный).
• Крепёжные элементы — хомуты, клипсы, алюминиевая лента для лучшего теплового контакта.
• Изолента или термоусадочные трубки — для защиты стыков.

Схема подключения для кровли и водостоков

Система обогрева кровли и водостоков предотвращает образование наледи, сосулек и протечек. Схема подключения должна охватывать все уязвимые зоны: карнизные свесы, ендовы, водосточные трубы и желоба.

Начинают с составления чертежа. На нем отмечают точки входа кабеля, направление прокладки, расположение датчиков и распределительных коробок. Кабель укладывают «змейкой» по карнизу с шагом 5–15 см, в зависимости от климатической зоны. Чем холоднее регион — тем плотнее укладка.

В желобах кабель крепится по центру с помощью специальных клипс. В водосточных трубах он спускается вертикально, фиксируется каждые 30–50 см. Для труб диаметром более 100 мм рекомендуется две нитки кабеля.

Пример схемы подключения

1. От щита питания прокладывается кабель ПВС 3×1.5 до распределительной коробки.
2. Коробка устанавливается рядом с началом обогреваемой зоны (например, на стене под карнизом).
3. От коробки запитывается терморегулятор, к которому подключаются датчики.
4. От терморегулятора идет силовой кабель к первой муфте подключения греющего кабеля.
5. Греющий кабель укладывается по схеме, заканчивается заглушкой (для резистивного) или просто изолируется (для саморегулирующегося).
6. Экранированный кабель обязательно заземляется.

Подключение на трубопроводах: правила и особенности

Обогрев труб применяется для защиты от замерзания водоснабжения, канализации, пожарных магистралей. Здесь схема зависит от способа монтажа: внешний (по поверхности) или внутренний (внутри трубы).

При внешнем монтаже кабель крепится вдоль трубы или спирально. Прямая укладка проще, но менее эффективна. Спиральный способ увеличивает площадь обогрева, но требует больше кабеля — примерно в 1.3–1.5 раза длиннее, чем длина трубы.

Для труб в утеплителе кабель прокладывается поверх теплоизоляции, затем всё закрывается кожухом. Теплоизоляция снижает теплопотери и повышает КПД системы в 2–3 раза.

Особенности внутреннего монтажа

• Возможен только с использованием специального кабеля в пищевой оболочке (например, из фторпласта).
• Кабель вводится через тройник или сальник, установленный на трубе.
• Запрещено использовать резистивный кабель с перехлёстами — это вызывает перегрев.
• Требуется герметизация точки ввода, чтобы избежать утечки воды.

Монтаж и заземление: техника безопасности

Безопасность — главный приоритет при работе с электрическими системами обогрева. Даже при небольшой мощности (1–2 кВт) риск поражения током или пожара остаётся высоким.

Перед началом работ отключите питание. Все соединения выполняйте в сухих условиях. Используйте только сертифицированные монтажные комплекты — самодельные муфты со временем теряют герметичность.

Заземление — обязательный этап. Экранированный кабель имеет медную оплетку, которая при повреждении изоляции может оказаться под напряжением. Её нужно подключить к шине заземления через клемму в распределительной коробке.

Правила заземления

• Сечение заземляющего провода — не менее 1 мм².
• Подключение — через болтовое соединение, без окисления.
• Проверка сопротивления изоляции — мегаомметром перед запуском (норма — более 1 МОм).
• В помещениях с повышенной влажностью — обязательна установка УЗО.

Частые ошибки и как их избежать

Даже опытные монтажники допускают ошибки, которые снижают эффективность системы или приводят к поломке. Знание типичных проблем помогает избежать дорогостоящих переделок.

Одна из самых распространённых ошибок — неправильный выбор мощности кабеля. Слишком слабый не справится с морозом, слишком мощный — перегреется и выйдет из строя. Расчёт должен учитывать диаметр трубы, толщину утеплителя и минимальную температуру в регионе.

Ещё одна ошибка — игнорирование терморегулятора. Некоторые подключают кабель напрямую к сети, считая, что «пусть греет всегда». Это приводит к перерасходу энергии и перегреву, особенно весной.

Топ-5 ошибок монтажа

1. Отсутствие утепления трубы. Без теплоизоляции до 60% тепла уходит в воздух. Система работает вхолостую.
2. Перехлёст резистивного кабеля. В местах соприкосновения возникает двойной нагрев, что приводит к расплавлению оболочки.
3. Негерметичные соединения. Влага попадает в муфту — короткое замыкание гарантировано.
4. Неправильное расположение датчика. Если датчик на солнце — система будет отключаться в мороз, если в теплом помещении — работать летом.
5. Отсутствие резерва длины. Не оставляйте кабель «внатяжку». При усадке кровли или труб возможен обрыв.

Экспертное мнение

По его словам, будущее — за интегрированными решениями. «Представьте: ваш кабель знает, что завтра -20 °C и идет мокрый снег. Он активирует режим повышенной готовности, а утром, когда солнце вышло, — снижает мощность. Такие системы уже доступны и окупаются за 2–3 сезона.»

Также эксперт отмечает важность диагностики. «Современные контроллеры могут сообщать о неисправностях: обрыв, перегрузка, высокое сопротивление. Это позволяет чинить систему до того, как начнутся проблемы.»

Вопросы и ответы

Заключение

Правильная схема подключения греющего кабеля — это основа надежной и безопасной работы системы антиобледенения. От выбора типа кабеля до монтажа и заземления — каждый этап требует внимания к деталям. Игнорирование стандартов может привести к авариям, лишним расходам и сокращению срока службы оборудования.

Современные технологии позволяют создавать «умные» системы, которые работают автономно, экономят энергию и предупреждают о неисправностях. Однако даже самая продвинутая система не заменит грамотного проектирования и качественного монтажа.

• Выбирайте тип кабеля в зависимости от задачи: саморегулирующийся — для сложных участков, резистивный — для простых.
• Обязательно используйте терморегулятор и датчик температуры — это экономит до 40% энергии.
• Никогда не монтируйте кабель без утепления трубы — КПД системы падает вдвое.
• Все соединения должны быть герметичными, а экранированный кабель — заземлен.
• Проводите ежегодную диагностику: проверка сопротивления, креплений и изоляции.
