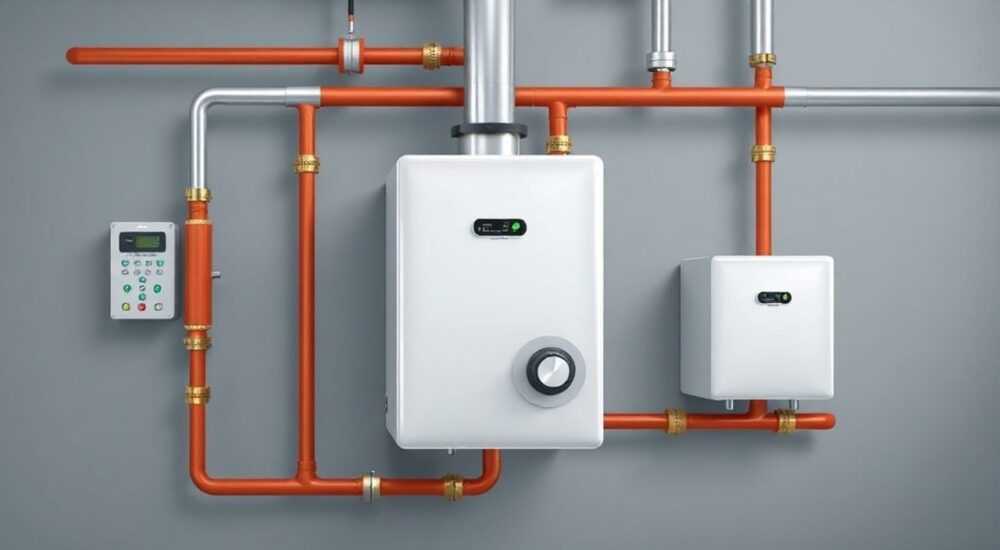

Схема подключения косвенного бойлера к одноконтурному газовому котлу совместно с отоплением

Подключение косвенного бойлера к одноконтурному газовому котлу — это эффективное решение для обеспечения дома стабильным горячим водоснабжением без замены отопительного оборудования. Такая схема позволяет использовать теплоноситель от системы отопления для нагрева воды в бойлере, что особенно актуально в домах, где нет двухконтурного котла или централизованного ГВС. Главное — правильно спроектировать и реализовать подключение, учитывая приоритет ГВС, циркуляцию теплоносителя и совместимость компонентов.

Что такое косвенный бойлер и зачем он нужен

Косвенный бойлер — это накопительный водонагреватель, который не имеет собственного ТЭНа или газовой горелки. Нагрев воды в нем происходит за счет теплообменника, по которому циркулирует горячий теплоноситель от внешнего источника тепла — чаще всего от газового котла. Это делает его энергоэффективным решением, особенно в сочетании с одноконтурным котлом, который предназначен только для отопления.
Такое оборудование идеально подходит для загородных домов, где требуется большой объем горячей воды, а установка двухконтурного котла либо невозможна, либо экономически нецелесообразна. Косвенные бойлеры могут иметь объем от 80 до 300 литров и обеспечивают стабильную температуру воды даже при одновременном использовании нескольких точек водоразбора.
Преимущества косвенного бойлера включают высокую скорость нагрева (благодаря мощности котла), длительное сохранение температуры и отсутствие перегрузки электросети. При правильной интеграции в систему он становится «невидимым» потребителем тепла, работая по графику и потребностям пользователя.

Принципы подключения: как работает схема

Основная задача при подключении косвенного бойлера — организовать приоритетный нагрев воды без ущерба для системы отопления. Поскольку одноконтурный котел рассчитан на одну функцию, необходимо добавить элемент управления, который будет перераспределять поток теплоносителя между контурами.
Работа схемы основана на принципе приоритета ГВС. Когда датчик температуры в бойлере фиксирует падение ниже заданного уровня, система отправляет сигнал котлу или контроллеру о необходимости начать нагрев. В этот момент отопление временно приостанавливается, и весь теплоноситель направляется в змеевик бойлера.
Управление может осуществляться напрямую через встроенный контроллер котла (если он поддерживает работу с бойлером) или с помощью внешнего реле и трехходового клапана. Современные решения позволяют интегрировать бойлер в систему «умного дома», где можно задавать графики нагрева, контролировать расход газа и получать уведомления.

Базовая схема подключения через трехходовой клапан

Самый распространённый способ подключения — использование трехходового смесительного клапана. Он позволяет переключать поток теплоносителя между системой отопления и бойлером в зависимости от текущих потребностей.
Клапан управляется термоголовкой или электроприводом, который получает сигнал от комнатного термостата или контроллера бойлера. При понижении температуры воды в баке термоголовка открывает проход к бойлеру, и горячий теплоноситель начинает циркулировать через его змеевик.
Для реализации этой схемы необходимы:

• Одноконтурный газовый котёл с возможностью подключения внешних устройств;
• Косвенный бойлер с нижним и верхним патрубками для подключения;
• Трехходовой клапан с электроприводом;
• Циркуляционный насос (если не встроен в котёл);
• Группа безопасности и расширительный бак для ГВС.

Монтаж выполняется следующим образом: обратка от отопления подключается к общему входу клапана, подача от котла — к первому выходу, а второй выход идет на подачу в бойлер. Обратка от бойлера возвращается в котёл. Насос устанавливается на стороне отопления, чтобы не мешать циркуляции в контуре ГВС.

1. Подключите подачу от котла к клапану.
2. Подсоедините линию к бойлеру ко второму выходу клапана.
3. Установите циркуляционный насос на трубе обратки отопления.
4. Подключите электропривод клапана к контроллеру бойлера.
5. Настройте приоритет ГВС в меню котла или внешнем блоке управления.

Расширенная схема с гидравлической стрелкой и насосами

Для больших домов или сложных систем отопления рекомендуется использовать схему с гидравлической стрелкой (гидрострелкой) и несколькими насосами. Это позволяет полностью развязать контуры и избежать влияния одного контура на другой.
Гидрострелка выравнивает давление между первичным контуром (котёл) и вторичными (отопление, бойлер). Каждый контур оснащается собственным циркуляционным насосом, управляемым соответствующим термостатом или контроллером.
Преимущества такой схемы:

• Стабильная работа всех контуров независимо друг от друга;
• Возможность масштабирования (можно добавить тёплые полы, бассейн и т.д.);
• Минимальные гидравлические потери;
• Длительный срок службы оборудования за счёт снижения нагрузки.

В этой конфигурации котёл работает постоянно на оптимальной мощности, а насосы включаются по мере необходимости. Например, насос бойлера запускается только при запросе горячей воды, а насос отопления — при падении температуры в помещении.

Выбор оборудования: критерии и совместимость

Правильный подбор компонентов — залог долгой и бесперебойной работы системы. При выборе косвенного бойлера ориентируйтесь на объём, мощность змеевика и материал внутреннего бака.
Объём бойлера должен соответствовать количеству проживающих:

• До 2 человек — 80–100 л;
• 3–4 человека — 120–150 л;
• 5 и более — 200–300 л.

Мощность змеевика указывается в киловаттах и должна быть сопоставима с мощностью котла. Оптимально, если время нагрева воды от 10°C до 60°C не превышает 30–45 минут при работе котла на 90% мощности.
Популярные бренды косвенных бойлеров: Reflex, Vaillant, Baxi, ACV, Hajdu. Они обеспечивают хорошую теплоизоляцию, антикоррозийное покрытие и совместимость с газовыми котлами.

При выборе трехходового клапана обращайте внимание на:

• Пропускную способность (не менее 2 м³/ч для дома 150 м²);
• Тип управления — термостатический или электрический;
• Наличие сервопривода с импульсным или аналоговым сигналом.

Для гидравлической стрелки важно выбрать диаметр, соответствующий производительности котла. Обычно для котлов до 30 кВт достаточно стрелки диаметром 60–80 мм.

Типичные ошибки и как их избежать

Даже при правильной схеме монтажа часто допускаются ошибки, которые снижают эффективность или приводят к поломкам.
Самые частые проблемы:

• Отсутствие приоритета ГВС. Котёл продолжает греть отопление, игнорируя запрос на нагрев воды. Решение — настройка контроллера или установка реле времени.
• Неправильная установка датчика температуры. Датчик ставят не в шахту, а на корпус, что даёт неверные показания. Всегда используйте заводскую гильзу.
• Отсутствие воздухоотводчика на бойлере. Воздух в змеевике снижает теплоотдачу и вызывает шум. Установите автоматический воздухоотводчик на подающей линии.
• Использование неподходящего насоса. Слабый насос не обеспечит нужный расход. Выбирайте насос с запасом по напору (минимум 0.6 бар).
• Отсутствие защиты от перегрева. При длительном простое возможен перегрев воды. Установите сбросной клапан на 7 бар и предохранительный термостат.

Экспертное мнение

При подключении косвенного бойлера ключевое значение имеет баланс между эффективностью, стоимостью и надёжностью. Для большинства типовых домов площадью до 150 м² достаточно базовой схемы с трехходовым клапаном. Она проста в обслуживании и редко требует ремонта.
Важно учитывать качество теплоносителя. Жёсткая вода приводит к образованию накипи на змеевике, что снижает КПД на 20–30% за 3–5 лет. Регулярная промывка или установка фильтра тонкой очистки помогут продлить срок службы.
Автоматизация процесса — следующий шаг после монтажа. Программируемые таймеры позволяют нагревать воду в ночное время (при наличии двузонного счётчика газа) или перед предполагаемым использованием (например, утром и вечером).
В системах с гидрострелкой рекомендуется использовать насосы с модулируемой скоростью — они адаптируются под нагрузку и снижают энергопотребление. Также стоит предусмотреть возможность ручного переключения на случай сбоя электроники.

Вопросы и ответы

Заключение

Подключение косвенного бойлера к одноконтурному газовому котлу — практичное и экономичное решение для организации горячего водоснабжения в частном доме. При грамотном проектировании и монтаже система работает автономно, обеспечивая комфорт и стабильную температуру воды.

• Используйте схему с приоритетом ГВС для эффективной работы.
• Трехходовой клапан — оптимальное решение для домов до 150 м².
• Гидрострелка необходима при нескольких контурах или большой нагрузке.
• Всегда проверяйте совместимость котла и бойлера.
• Регулярное обслуживание продлевает срок службы системы на 5–7 лет.
