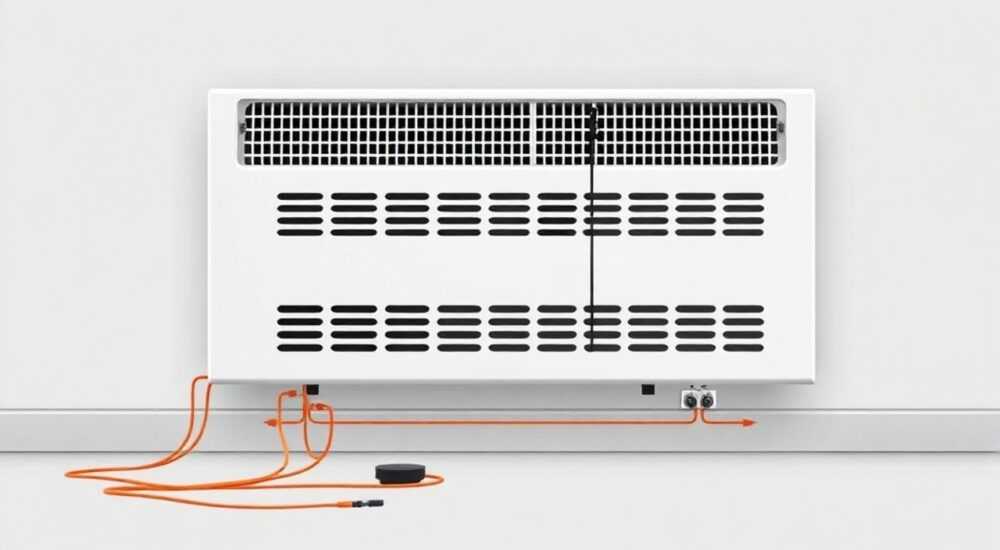

Схема подключения напольного конвектора

Напольные конвекторы — это эффективное и компактное решение для отопления помещений, особенно там, где невозможно или нецелесообразно использовать радиаторы центрального отопления. Они работают за счёт естественной циркуляции воздуха, нагревая его при прохождении через теплообменник, подключённый к системе водяного отопления. Установка такого оборудования требует точного понимания гидравлической схемы, правильного выбора места монтажа и соблюдения технических норм.

Особенности устройства напольного конвектора

Напольный конвектор — это компактный отопительный прибор, устанавливаемый вдоль плинтуса или под окном. Его основная функция — обогрев помещения за счёт конвекции: холодный воздух снизу засасывается через решётку, проходит через теплообменник и выходит сверху уже тёплым. Такой принцип позволяет быстро создавать тёплую воздушную завесу, особенно эффективную в помещениях с большими окнами.

Конструктивно конвектор состоит из корпуса, теплообменника (обычно медно-алюминиевого), защитной решётки и, в некоторых моделях, вентилятора принудительной циркуляции. Большинство современных устройств рассчитаны на подключение к системе водяного отопления с рабочим давлением до 10 атмосфер и температурой теплоносителя до 95 °C.

В отличие от настенных радиаторов, напольные конвекторы занимают меньше пространства и не нарушают интерьер. Их часто используют в квартирах с панорамным остеклением, лоджиях, офисах и загородных домах. Однако эффективность зависит от правильности подключения и гидравлической сбалансированности системы.

Типы напольных конвекторов

• Водяные — подключаются к системе отопления, используют горячую воду как теплоноситель. Наиболее распространены в жилых и коммерческих зданиях.
• Электрические — автономны, но менее энергоэффективны. Применяются там, где нет централизованного отопления.
• Гибридные — могут работать как от воды, так и от электричества, обеспечивая резервный обогрев.

Выбор типа зависит от доступности коммуникаций, бюджета и требований к энергопотреблению. В данной статье фокус сделан на водяных конвекторах, поскольку они чаще всего нуждаются в сложной схеме подключения.

Подготовка к подключению: инструменты и материалы

Перед началом монтажа необходимо провести подготовительные работы: выбрать место установки, рассчитать тепловую нагрузку и подготовить необходимые компоненты. От этого зависит не только удобство эксплуатации, но и долговечность всей системы.

Место установки должно быть свободным от препятствий. Конвектор размещают под окном — это позволяет нейтрализовать холодный поток от стекла. Расстояние от пола до нижней части корпуса — не менее 10 см, чтобы обеспечить приток воздуха. Также важно учесть длину трубопровода и расположение стояков.

• Набор ключей (разводной, газовый, рожковый)
• Фум-лента или льняная подмотка
• Трубы (металлопластик, PPR, медь — в зависимости от системы)
• Фитинги, тройники, шаровые краны
• Байпас (обходная труба)
• Термостатический клапан
• Крепёжные элементы
• Уровень и рулетка

Расчёт тепловой мощности

Чтобы конвектор эффективно обогревал помещение, его мощность должна соответствовать теплопотерям. Упрощённый расчёт: 100 Вт на 1 м² площади при высоте потолков до 3 метров. Для угловой комнаты или с большими окнами — добавляйте 15–20%.

Например, для комнаты 18 м² потребуется конвектор мощностью около 2000 Вт. При этом важно учитывать материал стен, утепление и климатическую зону.

Схемы подключения напольного конвектора к системе отопления

Правильная схема подключения — залог стабильной работы и энергоэффективности. Существует несколько вариантов, каждый из которых подходит для определённого типа системы: однотрубной, двухтрубной, с естественной или принудительной циркуляцией.

Наиболее распространённые схемы:

Параллельное подключение с байпасом

Используется в однотрубных системах. Конвектор подключается параллельно стояку через байпас — короткую перемычку, по которой продолжает циркулировать теплоноситель. Это позволяет не нарушать гидравлический баланс при отключении прибора.

1. Установите шаровой кран на подающей и обратной линии.
2. Смонтируйте байпас диаметром на 1 размер меньше основной трубы.
3. Подключите конвектор к байпасу через термостатический клапан.
4. Обеспечьте возможность слива воды через сливной кран.

Последовательное подключение

Применяется в двухтрубных системах, где есть отдельная подача и обратка. Конвектор включается в разрыв между двумя трубами. Преимущество — полный контроль над температурой и давлением.

Такая схема обеспечивает равномерный прогрев и совместима с терморегуляторами. Минус — при выходе из строя одного прибора может нарушиться работа других.

Нижнее и боковое подключение

Большинство напольных конвекторов имеют нижнее подключение — вход и выход находятся снизу корпуса. Это позволяет скрыть трубы в полу или плинтусе. Боковое подключение используется реже, когда нет возможности прокладывать трубы снизу.

При нижнем подключении важно соблюдать уклон труб (2–3 мм на метр) для предотвращения завоздушивания.

Монтаж и настройка: пошаговая инструкция

Процесс установки напольного конвектора требует внимания к деталям. Даже небольшая ошибка может привести к снижению КПД, шуму или протечке.

Шаг 1: Разметка и установка корпуса

• Определите место установки — под окном, без препятствий спереди и снизу.
• Выполните разметку отверстий для крепления.
• Зафиксируйте корпус на дюбели или анкерные болты.
• Проверьте уровень — перекос более 2° недопустим.

Шаг 2: Прокладка трубопровода

• Проложите трубы от стояка к конвектору. Используйте металлопластиковые или PPR-трубы — они легко гнутся и устойчивы к коррозии.
• Сделайте уклон в сторону котла (для обратки) — 2–3 мм на метр.
• Избегайте резких поворотов — радиус изгиба не менее 5 диаметров трубы.

Шаг 3: Подключение к системе

• Установите шаровые краны на подаче и обратке для возможности отключения.
• Подключите термостатический клапан к подающей линии — он будет регулировать поток теплоносителя.
• Соедините трубы с конвектором с помощью фитингов. Не перетягивайте — можно повредить резьбу.
• Проверьте герметичность соединений с помощью фум-ленты или анаэробного герметика.

Шаг 4: Опрессовка и запуск

• Откройте стояк и медленно заполните систему водой.
• Удалите воздух через кран Маевского на конвекторе.
• Проверьте все соединения на наличие протечек.
• Запустите систему и проверьте нагрев через 15–20 минут.

Частые ошибки при подключении и как их избежать

Даже опытные мастера допускают ошибки, которые снижают эффективность системы. Ниже — самые распространённые проблемы и пути их решения.

• Отсутствие байпаса в однотрубной системе — приводит к прекращению циркуляции при отключении конвектора. Решение: всегда устанавливайте байпас с правильным диаметром.
• Неправильный выбор термостатического клапана — например, использование двухходового вместо трехходового. Это нарушает баланс. Решение: выбирайте клапан, совместимый с типом системы.
• Завоздушивание теплообменника — возникает при отсутствии крана Маевского или неправильном уклоне труб. Решение: всегда устанавливайте воздухоотводчик и соблюдайте уклоны.
• Слишком длинные горизонтальные участки без уклона — способствуют образованию воздушных пробок. Решение: делайте уклон 2–3 мм/м в сторону котла.
• Использование труб меньшего диаметра — ограничивает поток теплоносителя. Решение: диаметр труб должен соответствовать паспорту конвектора.

Экспертное мнение

По её словам, современные системы с напольными конвекторами всё чаще интегрируются в «умный дом». Например, термоголовки с Wi-Fi позволяют управлять температурой удалённо и программировать режимы по времени.

Вопросы и ответы

Заключение

Подключение напольного конвектора — ответственный процесс, требующий знания гидравлики, внимания к деталям и соблюдения технологий. Правильно выбранная схема, качественные материалы и аккуратный монтаж обеспечивают эффективный и долговечный обогрев помещения.

• Используйте параллельное подключение с байпасом в однотрубных системах.
• Обязательно устанавливайте термостатический клапан и кран Маевского.
• Соблюдайте уклоны труб и избегайте завоздушивания.
• Проводите ежегодное техническое обслуживание.
• Не экономьте на фитингах и запорной арматуре — это залог надёжности.
