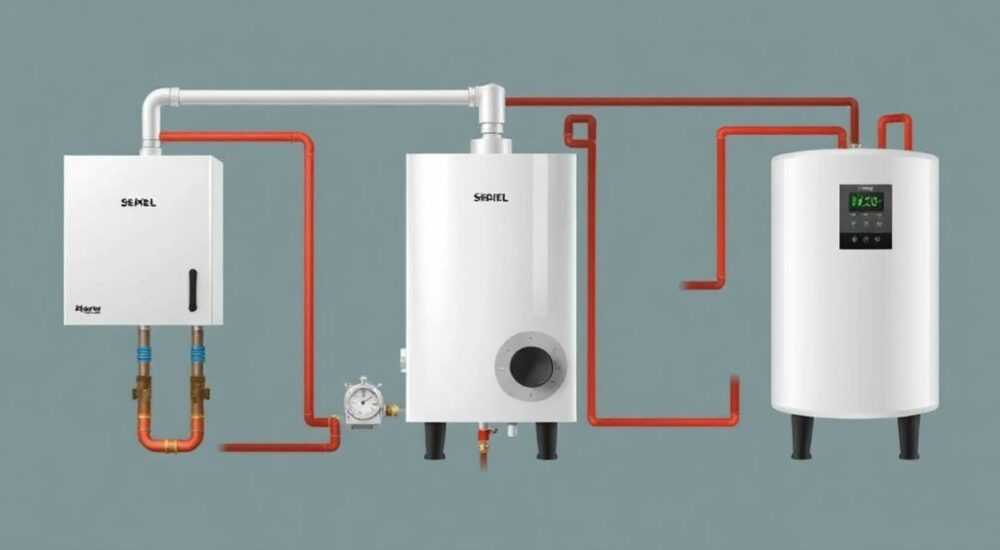

Схема подключения одноконтурного газового котла с бойлером косвенного нагрева и системы отопления

Схема подключения одноконтурного газового котла с бойлером косвенного нагрева позволяет эффективно обеспечить дом как отоплением, так и горячей водой. Это популярное решение для частных домов, где требуется автономная система теплоснабжения без зависимости от централизованных сетей. Основной принцип — использование одного источника тепла (газового котла) для двух целей: обогрева помещений и приготовления ГВС.

Одноконтурный котел с бойлером косвенного нагрева — оптимальное решение для автономного отопления и горячего водоснабжения в частном доме. Главное — правильно спроектировать систему и соблюсти порядок подключения всех компонентов.

Такая схема требует грамотного проектирования, подбора оборудования и последовательного монтажа. Несмотря на кажущуюся простоту, ошибки на этапе установки могут привести к снижению КПД, перерасходу топлива или поломке оборудования. В статье детально разберём все аспекты: от выбора компонентов до пошаговой инструкции по сборке системы, типичных ошибок и рекомендаций экспертов.

Содержание статьи:

Принцип работы системы
Выбор и подбор оборудования
Подбор по мощности
Схема подключения: пошаговое руководство
Схема с трёхходовым клапаном
Гидравлическое разделение и гидрострелка
Когда гидрострелка обязательна?
Типичные ошибки при монтаже
Чек-лист перед запуском
Эксплуатация и обслуживание
Экспертное мнение
Вопросы и ответы
Заключение

Принцип работы системы

Одноконтурный газовый котёл предназначен только для обогрева теплоносителя в системе отопления. Чтобы получить горячую воду для бытовых нужд, используется дополнительный элемент — бойлер косвенного нагрева. Этот бак оснащён внутренним теплообменником, через который проходит горячий теплоноситель от котла. Когда включается режим ГВС, котёл переключается на нагрев воды в бойлере, временно приостанавливая отопление или работая в приоритетном режиме.

Процесс происходит автоматически благодаря контроллеру или погодозависимой автоматике. После достижения заданной температуры в бойлере котёл возвращается к основной задаче — поддержанию температуры в радиаторах. Такая схема позволяет максимально использовать энергоноситель и избежать необходимости в двухконтурном котле, который может не справляться с большой нагрузкой.

Полезно знать: Бойлер косвенного нагрева накапливает горячую воду, что особенно важно при высоком потреблении — например, при одновременном использовании душа и кухонного смесителя.

Работа системы зависит от правильной настройки приоритетов: если установлен приоритет ГВС, котёл будет быстрее нагревать воду, но возможны кратковременные похолодания в доме. При обратной настройке комфорт в помещениях стабилен, но нагрев воды займёт больше времени.

Выбор и подбор оборудования

Перед началом монтажа необходимо правильно подобрать все компоненты системы. Ключевые элементы:

Одноконтурный газовый котёл — мощность подбирается исходя из теплопотерь дома. Обычно расчёт ведётся из соотношения 1 кВт на 10 м² при стандартной высоте потолков.
Бойлер косвенного нагрева — объём выбирают в зависимости от количества жильцов. Для семьи из 3–4 человек оптимально 150–200 литров.
Циркуляционные насосы — один для контура отопления, второй (при необходимости) для контура ГВС. Рекомендуется использовать модели с модуляцией скорости.
Группа безопасности — обязательный элемент для закрытых систем отопления.
Расширительный бак — компенсирует расширение теплоносителя при нагреве.
Трубопроводы и фитинги — предпочтительны металлопластик или сшитый полиэтилен (PEX).

Подбор по мощности

Мощность котла должна покрывать как потребности отопления, так и скорость нагрева бойлера. Например, бойлер на 200 л с теплообменником площадью 0,6 м² требует около 25–30 минут для нагрева с 20°C до 60°C при подаче теплоносителя с температурой 80°C. Если котёл слабый, процесс затянется, что снизит комфорт.

Объём бойлера, л	Рекомендуемая мощность котла, кВт	Время нагрева до 60°C, мин
100	18–24	15–20
150	24–30	20–25
200	28–35	25–30

«При подборе бойлера учитывайте не только объём, но и коэффициент теплопередачи теплообменника. Чем выше площадь, тем быстрее нагрев.» — Алексей Петров, инженер-теплотехник, 12 лет опыта

Схема подключения: пошаговое руководство

Подключение начинается с размещения оборудования. Котёл устанавливается в техническом помещении, бойлер — рядом, чтобы минимизировать длину трубопроводов. Все соединения выполняются с уклоном для слива и с возможностью демонтажа.

Установите котёл на подготовленную площадку, подключите газ, дымоход и электропитание.
Подключите контур отопления: подача от котла — к радиаторам, обратка — в котёл. Установите циркуляционный насос на обратной магистрали.
Подключите бойлер: подача от котла — к верхнему патрубку теплообменника, обратка — к нижнему. Используйте шаровые краны для отсечки.
Установите трёхходовой клапан или насосно-смесительный узел для управления потоками.
Подключите датчик температуры бойлера к котлу или внешнему контроллеру.
Заполните систему теплоносителем, удалите воздух через краны Маевского.
Проверьте герметичность, запустите систему в тестовом режиме.

Схема с трёхходовым клапаном

Наиболее распространённый вариант. Трёхходовой клапан управляет потоком теплоносителя: в обычном режиме — на отопление, при срабатывании датчика бойлера — переключается на его нагрев. Автоматика котла получает сигнал и запускает приоритетный режим.

Полезно знать: Современные котлы поддерживают подключение внешних датчиков и имеют встроенные алгоритмы управления бойлером — достаточно подключить провод от датчика температуры.

Гидравлическое разделение и гидрострелка

При наличии нескольких насосов (отопление, ГВС, тёплый пол) возникает риск гидравлического дисбаланса. Чтобы избежать этого, применяют гидравлический разделитель (гидрострелку). Она выравнивает давление между контурами и предотвращает «перетекание» потоков.

Гидрострелка устанавливается между котлом и системой. От неё отходят все контуры: отопление, бойлер, тёплые полы. Диаметр трубы подбирается по формуле: D = √(0.7 × G), где G — расход теплоносителя в л/мин. Обычно для котлов до 35 кВт достаточно трубы Ø89 мм.

Когда гидрострелка обязательна?

Если в системе более двух циркуляционных насосов.
При использовании котла с насосом малой производительности и внешними мощными насосами.
Если есть контуры с разным гидравлическим сопротивлением (например, радиаторы + тёплые полы).

«Гидрострелка — не роскошь, а необходимость в сложных системах. Она продлевает срок службы котла и повышает комфорт.» — Марина Соколова, системный инженер, 15 лет в HVAC

Типичные ошибки при монтаже

Несмотря на простоту схемы, монтажники часто допускают критические ошибки:

Отсутствие обратного клапана на контуре бойлера. Это приводит к естественной циркуляции и постоянному подогреву воды даже при выключенном котле.
Неправильная ориентация датчика температуры. Датчик должен быть вставлен в патрон бойлера плотно, с термопастой для точности.
Использование труб малого диаметра. Снижает скорость потока и увеличивает гидравлическое сопротивление.
Отсутствие воздухоотводчика на бойлере. Воздух в теплообменнике снижает КПД и вызывает шум.
Подключение бойлера без насоса. В системах с длинными трубопроводами естественная циркуляция неэффективна.

Чек-лист перед запуском

Пункт	Выполнено
Проверка герметичности системы	☐
Удаление воздуха из всех контуров	☐
Правильная настройка приоритета ГВС	☐
Проверка работы трёхходового клапана	☐
Тестовый нагрев бойлера	☐

Эксплуатация и обслуживание

Система с бойлером косвенного нагрева требует регулярного обслуживания. Раз в год необходимо:

Проверить давление в расширительном баке (обычно 1.0–1.2 бар для холодной системы).
Очистить фильтр на подаче к котлу.
Проверить анод бойлера — при сильном износе заменить.
Промыть теплообменник при наличии накипи (особенно при жёсткой воде).

Теплоноситель рекомендуется менять каждые 3–5 лет. Использование антифриза допустимо, но снижает КПД и требует совместимости с материалами бойлера.

Полезно знать: Установка магнитного фильтра (грязевика) на обратке продлевает жизнь всем компонентам системы.

Экспертное мнение

«За последние годы наблюдается рост интереса к системам с бойлерами косвенного нагрева. Они надёжнее двухконтурных котлов, особенно в домах с высоким потреблением ГВС. Ключевой момент — интеграция с погодозависимой автоматикой. Это позволяет экономить до 20% газа в отопительный сезон.» — Дмитрий Ковалёв, директор по техническому развитию компании «ТеплоДом», 18 лет в сфере отопления

Современные решения включают подключение к умному дому: управление температурой бойлера через приложение, расписание нагрева, интеграция с солнечными коллекторами.

Вопросы и ответы

Можно ли использовать бойлер косвенного нагрева без котла?

Да, при условии наличия другого источника тепла — например, твердотопливного котла или солнечных коллекторов. Однако основной источник должен обеспечивать стабильную температуру теплоносителя.

Какой теплоноситель лучше: вода или антифриз?

Вода — предпочтительнее: она безопасна, дешева и имеет лучшую теплоёмкость. Антифриз используют в домах с периодическим проживанием, чтобы избежать замерзания.

Почему вода в бойлере быстро остывает?

Возможные причины: недостаточная теплоизоляция бака, утечки, износ магниевого анода или неправильная работа автоматики. Проверьте все соединения и настройки приоритета.

Нужен ли насос на контуре бойлера?

Да, особенно если бойлер находится далеко от котла. Без насоса циркуляция будет слабой, а нагрев — медленным.

Можно ли подключить рециркуляцию ГВС?

Да, рециркуляция обеспечивает мгновенный выход горячей воды из крана. Для этого требуется дополнительный насос и замкнутый контур трубопровода.

Заключение

Подключение одноконтурного газового котла с бойлером косвенного нагрева — это надёжное и эффективное решение для автономного теплоснабжения частного дома. Оно сочетает стабильное отопление и комфортное горячее водоснабжение, позволяя отказаться от двухконтурного котла и его ограничений. Успешная реализация зависит от правильного подбора оборудования, грамотной схемы подключения и аккуратного монтажа.

Главное — не экономить на качестве компонентов и не пренебрегать проектом. Даже небольшая ошибка может свести на нет все преимущества системы.

Система работает по принципу приоритета — котёл переключается между отоплением и нагревом воды.
Гидравлическое разделение необходимо при сложных схемах с несколькими контурами.
Регулярное обслуживание продлевает срок службы оборудования.
Автоматика и интеграция с умным домом повышают комфорт и экономичность.
Ошибки монтажа — главная причина сбоев; используйте чек-лист перед запуском.
