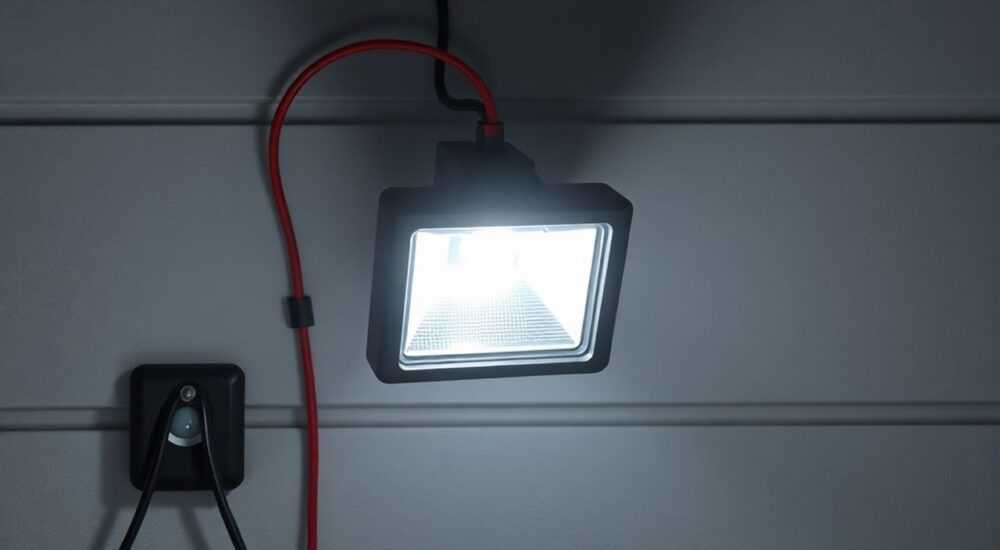

Схема подключения прожектора через датчик движения
Подключение прожектора через датчик движения — это эффективный способ автоматизации освещения, обеспечивающий энергосбережение, безопасность и комфорт. Система включает свет при обнаружении движения и отключает его через заданное время после прекращения активности. Главная рекомендация: соблюдайте полярность и нагрузочную совместимость, подключайте фазу строго по схеме, а для уличного монтажа используйте влагозащищённые корпуса и кабели с двойной изоляцией.
Автоматизация освещения с помощью датчика движения позволяет экономить до 70% электроэнергии и повышает безопасность участка. Подключайте прожектор через датчик строго по схеме, проверяйте совместимость мощностей и обязательно заземляйте оборудование.
Содержание статьи:
- Принцип работы датчика движения
- Типы датчиков по принципу действия
- Выбор оборудования: что важно учитывать
- Подготовка к монтажу: инструменты и требования
- Схема подключения прожектора через датчик движения
- Альтернативная схема: через магнитный пускатель
- Настройка параметров датчика после подключения
- Частые ошибки и как их избежать
- Экспертное мнение
- Вопросы и ответы
- Заключение
Принцип работы датчика движения
Датчик движения — это электронное устройство, реагирующее на изменение физических параметров в зоне контроля. Наиболее распространены пассивные инфракрасные (PIR) датчики, которые фиксируют тепло, излучаемое движущимся телом. Когда человек или животное попадают в зону чувствительности, датчик замыкает цепь, подавая напряжение на подключённый прожектор.
Работа устройства основана на разнице температур между фоном и объектом. Чувствительный элемент делится на сектора, и при переходе теплого объекта из одного сектора в другой возникает сигнал. Современные модели могут также использовать микроволновые (MW) или ультразвуковые (US) технологии, либо комбинированные (дуальные) системы для снижения ложных срабатываний.
Сигнал от датчика передаётся на реле, которое включает нагрузку — в данном случае, светодиодный или галогеновый прожектор. После окончания движения датчик выдерживает задержку (таймер), после чего размыкает цепь. Время задержки регулируется вручную, обычно от 5 секунд до 15 минут.
Полезно знать: PIR-датчики не «видят» сквозь стекло, поэтому их нельзя устанавливать за окном — они будут игнорировать движение снаружи.
Типы датчиков по принципу действия
- Пассивные инфракрасные (PIR) — самые доступные и надёжные. Реагируют на тепло. Подходят для жилых и хозяйственных построек.
- Микроволновые (MW) — используют радиоволны, проникают сквозь стены и стекло. Более чувствительны, но дороже и могут давать ложные срабатывания.
- Ультразвуковые (US) — редко применяются в быту из-за высокой стоимости и сложности настройки.
- Комбинированные (PIR+MW) — срабатывают только при совпадении сигналов от двух систем. Минимальный процент ложных срабатываний.
Выбор оборудования: что важно учитывать
Правильный выбор датчика и прожектора — залог долгой и бесперебойной работы системы. Начните с определения места установки: улица, гараж, подъезд, кладовая. От этого зависят требования к степени защиты, мощности и типу крепления.
Мощность датчика должна соответствовать суммарной нагрузке подключаемых прожекторов. Например, если вы используете два светодиодных прожектора по 50 Вт, общая нагрузка составит 100 Вт. Выбирайте датчик с запасом — минимум на 150–200 Вт, чтобы избежать перегрева контактов.
Характеристика |
Рекомендуемое значение |
Примечание |
|---|---|---|
Степень защиты (IP) |
IP44 и выше |
Для улицы — IP65 или выше |
Макс. нагрузка |
На 20–30% больше потребляемой |
Для 100 Вт — брать датчик на 130 Вт |
Угол обзора |
90°–180° |
Для угла — 180°, для прохода — 90° |
Дальность срабатывания |
6–12 м |
Зависит от высоты установки |
Температурный диапазон |
От –25°C до +55°C |
Для холодных регионов — до –40°C |
Обратите внимание на тип питания: большинство датчиков работает от 220 В, но есть и низковольтные версии (12 В). Они используются в системах с блоками питания и подходят для камер и светодиодных лент.
«При выборе датчика всегда проверяйте, поддерживает ли он подключение индуктивной нагрузки — некоторые модели не работают с галогеновыми лампами из-за пусковых токов.» — Алексей Кузнецов, инженер-электрик, 12 лет опыта
Подготовка к монтажу: инструменты и требования
Перед началом работ отключите питание на распределительном щитке. Это обязательное правило электробезопасности. Используйте индикаторную отвёртку, чтобы убедиться, что напряжение снято.
Вам понадобятся следующие инструменты:
- Индикаторная отвёртка или мультиметр
- Отвёртки (крестовые и плоские)
- Кусачки и stripper для зачистки проводов
- Клеммники WAGO или винтовые колодки
- Изолента или термоусадка
- Перфоратор (если нужно сверлить стену)
Проверьте маркировку на датчике и прожекторе. Убедитесь, что указано: L (фаза), N (ноль), LOAD (нагрузка). Некоторые модели имеют дополнительные клеммы: для подключения внешнего освещения, антенны или шлейфа питания.
Полезно знать: Не используйте скрутки проводов — они со временем ослабевают и нагреваются. Применяйте только сертифицированные клеммники.
Высота установки датчика — от 2 до 2,5 метров. Ниже — риск вандализма, выше — снижается чувствительность. Угол наклона должен быть направлен на зону входа: тропинку, ворота, дверь. Избегайте направления на источники тепла: вентиляцию, кондиционеры, печные трубы.
Схема подключения прожектора через датчик движения
Стандартная схема подключения предполагает последовательное соединение: фаза заходит на датчик, с него — на прожектор, ноль идёт напрямую на прожектор. Заземление (если есть) подключается отдельно.
- Отключите питание на щитке и проверьте отсутствие напряжения.
- Подведите кабель питания (например, ВВГнг 3×1,5) к месту установки датчика.
- Зачистите провода: коричневый (L), синий (N), желто-зелёный (PE).
- Подключите коричневый провод (фаза) к клемме L на датчике.
- Подключите синий провод (ноль) напрямую к клемме N на прожекторе.
- От клеммы LOAD на датчике проведите коричневый провод к клемме L на прожекторе.
- Если есть заземление — подключите PE к корпусу прожектора и датчика (если металлические).
- Установите устройства, закрепите кабели, включите питание.
Полезно знать: Если датчик и прожектор объединены в одном корпусе (гибридная модель), подключение упрощается: достаточно подать фазу и ноль на входные клеммы.
Альтернативная схема: через магнитный пускатель
Если суммарная мощность прожекторов превышает допустимую для датчика (например, более 500 Вт), используйте промежуточное реле или магнитный пускатель. Датчик управляет катушкой пускателя, а тот — уже всей группой прожекторов.
Преимущества:
- Нагрузка не проходит через датчик — увеличивает срок службы.
- Возможность подключения нескольких мощных светильников.
- Безопасность: дуга гасится в пускателе, а не в маленьком корпусе датчика.
Настройка параметров датчика после подключения
После подключения необходимо настроить три основных параметра: чувствительность (SENS), время задержки (TIME) и уровень освещённости (LUX).
- LUX (освещённость) — определяет, при какой естественной освещённости датчик будет активен. Поверните регулятор против часовой стрелки — датчик будет включаться только в темноте. По часовой — будет реагировать и днём.
- TIME (время) — длительность работы прожектора после срабатывания. Обычно от 5 сек до 15 мин. Для входа — 1–2 минуты, для двора — 5–10 минут.
- SENS (чувствительность) — регулирует дальность и угол реагирования. На улице выставляйте максимум, в помещении — можно снизить, чтобы избежать реакции на мелких животных.
Проверьте работу: подождите 1–2 минуты после включения, затем войдите в зону контроля. Прожектор должен включиться. Через заданное время — выключиться.
«Настройку лучше проводить вечером или в затемнённом помещении. Днём сложно проверить корректность LUX, а ночью — TIME.» — Марина Петрова, специалист по умному дому, SmartHome Lab
Частые ошибки и как их избежать
Несмотря на простоту схемы, ошибки при подключении встречаются часто. Вот наиболее распространённые:
- Перепутана фаза и ноль на входе — датчик может не работать или работать некорректно. Всегда проверяйте маркировку и используйте мультиметр.
- Фаза подключена напрямую к прожектору, минуя датчик — свет будет гореть постоянно. Фаза должна идти на датчик, а с него — на нагрузку.
- Превышена мощность нагрузки — датчик перегревается, контакты подгорают. Следите за паспортными данными.
- Неправильная настройка LUX — прожектор включается днём. Выставьте порог так, чтобы система активировалась только при сумерках.
- Установка рядом с источниками тепла — ложные срабатывания от батарей, сушилок, кондиционеров.
Ошибка |
Признак |
Решение |
|---|---|---|
Свет не включается |
Нет реакции на движение |
Проверьте питание, полярность, целостность проводов |
Свет горит постоянно |
Не выключается даже без движения |
Проверьте положение переключателя AUTO/ON, исправность реле |
Ложные срабатывания |
Включается без причины |
Проверьте окружение, снизьте SENS, исключите помехи |
Срабатывает с задержкой |
Реакция медленная |
Очистите линзу, проверьте угол наклона |
Экспертное мнение
«Сегодня всё больше людей переходят на умные датчики с Wi-Fi и интеграцией в системы типа HomeKit, Google Home или Алиса. Они позволяют не только включать свет при движении, но и получать уведомления, вести журнал событий и управлять режимами удалённо. Однако для базового освещения классический PIR-датчик остаётся самым надёжным и недорогим решением.» — Дмитрий Волков, руководитель отдела автоматизации, «Умный Дом 2.0»
Современные модели, такие как Xiaomi Aqara или Bosch Smart Home, предлагают гибкую настройку через приложение, но требуют стабильного интернета и могут быть уязвимы к сбоям. Для загородного дома или гаража классическая схема — оптимальный выбор.
Вопросы и ответы
Можно ли подключить несколько прожекторов к одному датчику?
Да, если суммарная мощность не превышает допустимую для датчика. Соединяйте нагрузку параллельно: фаза с клеммы LOAD идёт на все прожекторы, ноль — общий. При превышении — используйте пускатель.
Почему датчик срабатывает на кошку или птицу?
Высокая чувствительность или неправильный угол установки. Снизьте SENS, установите датчик выше 2,2 м, избегайте направления на деревья.
Как подключить датчик, если нет нуля в коробке?
В старых домах часто встречается схема без нуля. Тогда используйте датчики, работающие по двухпроводной схеме (как выключатель). Они включаются в разрыв фазы, но подходят только для определённых моделей.
Можно ли использовать датчик движения с LED-прожектором?
Да, большинство современных светодиодных прожекторов полностью совместимы. Убедитесь, что датчик поддерживает импульсные блоки питания.
Что делать, если датчик не реагирует зимой?
Проверьте температурный диапазон. Некоторые модели не работают при –30°C и ниже. Используйте морозостойкие версии с маркировкой –40°C.
Заключение
Подключение прожектора через датчик движения — практичное решение для автоматизации освещения на даче, в гараже, у входа или во дворе. Оно обеспечивает безопасность, экономию электроэнергии и комфорт. Главное — правильно выбрать оборудование, соблюсти схему подключения и выполнить настройку параметров.
Система проста в монтаже, но требует внимания к деталям: от соблюдения полярности до выбора подходящего места установки. Избегайте типичных ошибок, используйте качественные компоненты и защитные аксессуары.
Автоматическое освещение — это не просто удобство, а важный элемент безопасности и энергоэффективности. Правильно собранная схема прослужит много лет без ремонта.
- Подключайте фазу строго на вход датчика, а нагрузку — на выход (LOAD).
- Соблюдайте мощностные ограничения и используйте пускатели при большой нагрузке.
- Настраивайте параметры LUX, TIME и SENS под конкретные условия эксплуатации.
- Для улицы выбирайте датчики с IP65 и диапазоном температур от –25°C.
- Используйте клеммники вместо скруток — это повысит надёжность соединений.
