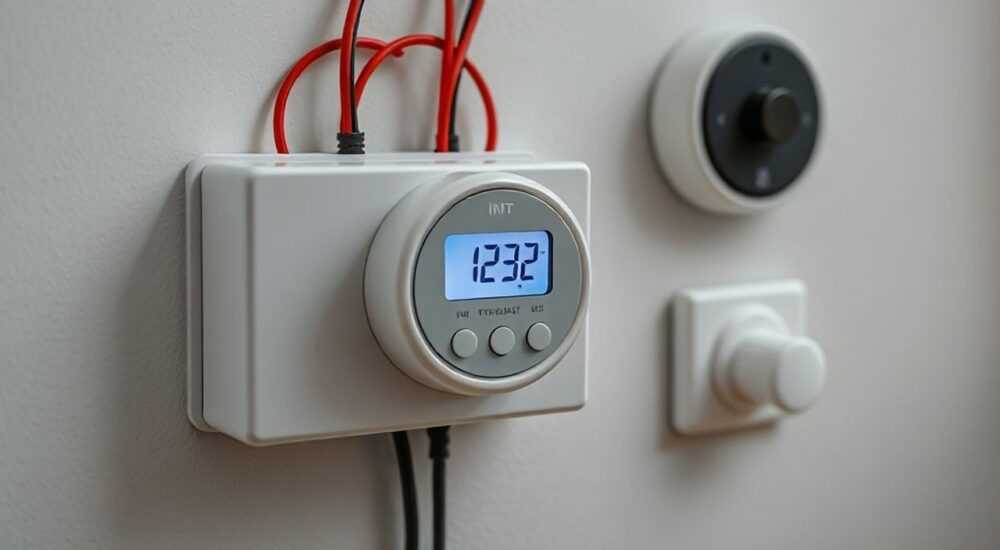

Схема подключения тэна водонагревателя с терморегулятором

Водонагреватели с ТЭНами и терморегуляторами — надежное решение для обеспечения горячей водой в домах, коттеджах и на дачах. Правильная схема подключения нагревательного элемента с контролем температуры гарантирует безопасность, долговечность оборудования и экономичное потребление электроэнергии. Многие пользователи сталкиваются с трудностями при самостоятельной установке: путаница в проводах, отсутствие понимания роли термостата, риск короткого замыкания.

Основные компоненты системы: ТЭН и терморегулятор

Трубчатый электронагреватель (ТЭН) — это сердце любого накопительного водонагревателя. Он преобразует электрическую энергию в тепловую, нагревая воду внутри бака. Современные ТЭНы изготавливаются из нержавеющей стали или меди, имеют диэлектрическую изоляцию и рассчитаны на длительную работу под давлением и в условиях постоянного контакта с водой. Мощность ТЭНа может варьироваться от 1,5 до 3 кВт в бытовых моделях.

Терморегулятор — устройство, отвечающее за контроль температуры воды. Он автоматически включает и выключает ТЭН в зависимости от заданного пользователем диапазона. Существуют механические и электронные термостаты. Первые более просты и надежны, вторые — точнее и позволяют программировать режимы нагрева.

Комбинируя ТЭН и терморегулятор, можно создать энергоэффективную систему, которая не перегревает воду и снижает риск выхода оборудования из строя. При этом важно понимать, что терморегулятор не является защитой от аварий — он лишь управляет процессом. Для полной безопасности требуется дополнительная защита.

Разновидности терморегуляторов

• Механические термостаты — работают по принципу биметаллической пластины, которая изгибается при нагреве. Просты, дешевы, но менее точны (погрешность до ±5 °C).
• Электронные терморегуляторы — используют датчик температуры (обычно NTC-термистор) и микроконтроллер. Позволяют выставлять температуру с точностью до 1 °C и имеют функции таймера, антизамерзания, Wi-Fi-управления.
• Комбинированные блоки — в одном корпусе объединены термостат, индикатор включения и иногда предохранитель. Часто используются в готовых бойлерах.

Выбор зависит от бюджета, условий эксплуатации и требований к комфорту. Для дачи подойдет механический вариант, для постоянного проживания — электронный.

Принцип работы и базовая схема подключения

Принцип работы прост: терморегулятор размыкает или замыкает цепь питания ТЭНа в зависимости от температуры воды. Когда вода остывает ниже установленного порога — контакт замыкается, ТЭН включается. Достигнув нужной температуры — термостат размыкает цепь, и нагрев прекращается.

Базовая схема подключения включает три основных провода: фазу (L), ноль (N) и заземление (PE). Фаза подается на вход терморегулятора, с его выхода — на один контакт ТЭНа. Второй контакт ТЭНа соединяется с нулевым проводом. Заземление подключается к корпусу бака.

Стандартная схема подключения

1. Фаза (коричневый или красный провод) → вход терморегулятора.
2. Выход терморегулятора → один из контактов ТЭНа.
3. Второй контакт ТЭНа → ноль (синий провод).
4. Заземление (желто-зеленый) → клемма заземления на корпусе бака.

Такая схема обеспечивает контроль температуры и безопасное отключение при достижении заданного значения. Однако она не защищает от утечек тока, обрыва нуля или перегрузки сети.

Пошаговое подключение ТЭНа через терморегулятор

Перед началом работ обязательно отключите питание на вводном автомате. Проверьте отсутствие напряжения индикаторной отверткой или мультиметром. Подготовьте инструмент: отвертки, плоскогубцы, изоленту или клеммники.

Шаг 1: Подготовка компонентов

• Убедитесь, что ТЭН совместим с вашим баком (резьба, мощность, длина).
• Проверьте терморегулятор на соответствие напряжению (220 В) и току (не менее чем на 15% выше тока ТЭНа).
• Подготовьте кабель с тремя жилами (3×1,5 мм² — минимально, лучше 3×2,5 мм²).

Шаг 2: Установка ТЭНа в бак

• Очистите посадочное место от накипи и старой прокладки.
• Установите новую термостойкую прокладку (в комплекте с ТЭНом).
• Заверните ТЭН вручную, затем подтяните ключом (момент затяжки — 3–5 Н·м, не перетягивайте).

Шаг 3: Подключение проводки

1. Заведите кабель в монтажную коробку или клеммник бойлера.
2. Подключите фазу (L) к входу терморегулятора (часто обозначен как L1 или 1).
3. С выхода терморегулятора (T1 или 2) подайте провод на один контакт ТЭНа.
4. Со второго контакта ТЭНа подключите ноль (N) к нулевой шине.
5. Желто-зеленый провод заземления подключите к корпусу бака.

Шаг 4: Проверка и запуск

• Закройте доступ к клеммам крышкой.
• Заполните бак водой, стравите воздух через верхний кран.
• Включите питание, установите температуру на терморегуляторе (рекомендуется 55–60 °C).
• Дождитесь включения ТЭНа (должен загореться индикатор или послышаться щелчок).

Если все работает — система готова к эксплуатации. Не включайте ТЭН «всухую» — это приведет к перегоранию спирали.

Типичные ошибки и как их избежать

Несмотря на кажущуюся простоту, подключение ТЭНа с терморегулятором сопряжено с рисками. Ошибки могут привести к выходу оборудования из строя, утечкам тока или возгоранию.

Ошибка 1: Подключение нуля через терморегулятор

Частая ошибка — разрыв нулевого провода вместо фазы. Это нарушает правила ПУЭ и создает опасность: даже при отключенном термостате на ТЭНе может оставаться фаза. Всегда разрывайте именно фазу.

Ошибка 2: Отсутствие заземления

Подключение без PE — грубейшее нарушение. При пробое изоляции корпус может оказаться под напряжением. Устройство защитного отключения (УЗО) не всегда сработает без заземления.

Ошибка 3: Использование слаботочных клемм

Некоторые устанавливают терморегуляторы от кондиционеров или термостаты с малым током (до 5 А). При мощности ТЭНа 2 кВт ток составляет около 9 А — такие устройства перегорят.

Ошибка 4: Подключение в пустой бак

Включение ТЭНа без воды приводит к мгновенному перегреву и выходу из строя. Всегда заполняйте бак перед включением.

Дополнительные элементы защиты и управления

Для максимальной безопасности и удобства рекомендуется расширить базовую схему.

УЗО и автоматический выключатель

В цепь питания необходимо установить двухполюсный автомат (на 16–20 А) и УЗО с током утечки 10–30 мА. Это защитит от перегрузки, короткого замыкания и утечки тока на корпус.

Датчик сухого хода

Устройство, отключающее ТЭН при отсутствии воды в баке. Особенно актуально для систем с насосной подачей, где возможен слив жидкости.

Wi-Fi терморегулятор

Позволяет управлять нагревом через смартфон, программирует график (например, нагрев вечером перед приходом домой). Экономия до 30% электроэнергии.

Резервный термостат (защита от перегрева)

Независимое устройство, отключающее питание при превышении критической температуры (обычно 90–95 °C). Может быть несбрасываемым — требует ручного вмешательства после срабатывания.

Экспертное мнение

Она также отмечает, что с 2025 года в России усилен контроль за установкой электронагревательного оборудования в жилых помещениях. Теперь обязательным считается наличие УЗО и заземления для всех стационарных водонагревателей мощностью свыше 1,5 кВт.

Вопросы и ответы

Заключение

Правильная схема подключения ТЭНа водонагревателя с терморегулятором — это не просто набор проводов, а продуманная система безопасности, эффективности и долговечности. Главное — соблюдать базовые принципы: разрыв фазы, заземление, использование УЗО и правильный выбор компонентов по мощности.

Современные технологии позволяют не только автоматизировать процесс нагрева, но и значительно снизить энергопотребление, управлять системой удаленно и повысить уровень защиты. Однако даже самая совершенная схема будет бесполезна без грамотного монтажа и соблюдения правил электробезопасности.

• Всегда разрывайте фазу, а не ноль, с помощью терморегулятора.
• Обязательно подключайте заземление к корпусу бака.
• Используйте кабель сечением не менее 2,5 мм² для ТЭНа мощностью до 3 кВт.
• Установите УЗО и автоматический выключатель для комплексной защиты.
• Никогда не включайте ТЭН в пустом баке — это приведет к выходу из строя.
