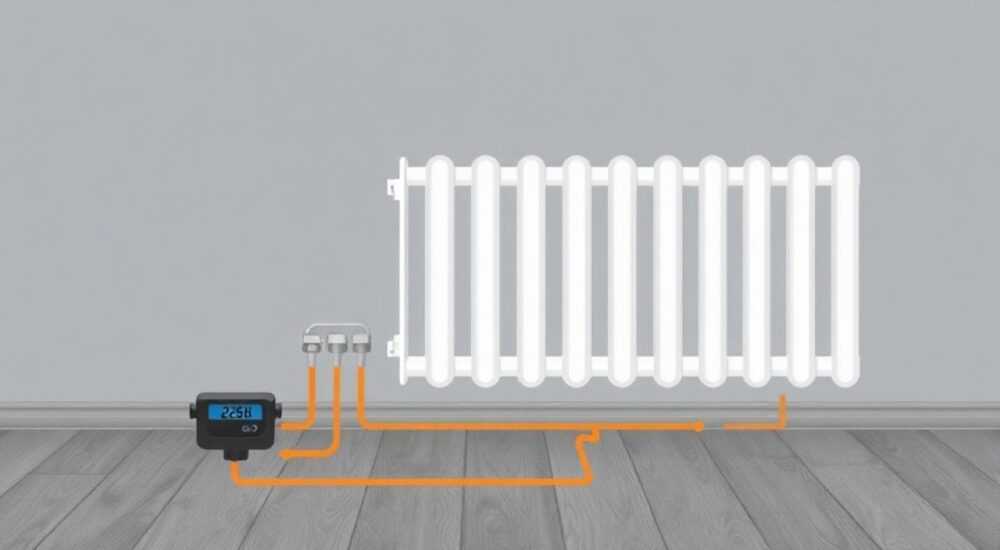

Схема подключения теплого пола от батареи отопления

Теплый пол от батареи отопления — это доступное решение для локального повышения комфорта в помещениях, особенно в ванных комнатах или на кухне. Хотя централизованная система отопления не всегда обеспечивает достаточную температуру теплоносителя для эффективной работы водяного теплого пола, при грамотном подходе и правильной схеме подключения можно добиться стабильного прогрева поверхности. Ключевое условие успеха — использование рециркуляционного узла и термостатического смесительного клапана для контроля температуры.

Подключение теплого пола к радиаторной системе возможно, но требует установки рециркуляции и смесительного узла. Без них эффективность будет низкой, а комфорт — недостижим.

Содержание статьи:

Принцип работы теплого пола от батареи
Как работает рециркуляция?
Требования к системе отопления
Когда подключение невозможно?
Схема подключения: пошаговое руководство
Настройка температуры
Оборудование и материалы: что понадобится
Альтернатива: готовые комплекты
Типичные ошибки монтажа и как их избежать
Чек-лист перед запуском
Экспертное мнение
Вопросы и ответы
Заключение

Принцип работы теплого пола от батареи

Водяной теплый пол функционирует за счет циркуляции теплоносителя по трубам, уложенным в полу. В отличие от радиаторов, где рабочая температура составляет 60–80 °C, напольный обогрев требует более низких значений — 35–45 °C. Это обеспечивает равномерный нагрев и исключает перегрев покрытия.

Если подключить контур напрямую к батарее, разница температурных режимов приведет к неэффективной работе. Горячая вода быстро проходит по трубам, не успевая отдать тепло, а обратка возвращается слишком холодной, создавая дисбаланс в системе.

Для согласования параметров применяется рециркуляционный узел с термостатическим клапаном. Он позволяет забирать часть горячей воды из подачи, смешивать её с обратным потоком и поддерживать заданную температуру в контуре пола.

Полезно знать: Прямое подключение без смесительного узла может привести к деформации напольного покрытия и выходу труб из строя из-за термоудара.

Как работает рециркуляция?

Рециркуляционная схема предполагает постоянное движение теплоносителя по замкнутому контуру. Насос обеспечивает циркуляцию, а термоголовка с выносным датчиком регулирует подачу горячей воды. Это позволяет поддерживать стабильную температуру в полу даже при колебаниях в основной системе.

Теплоноситель из подающей линии батареи направляется в смесительный узел.
Через термостатический клапан контролируется объем горячей воды, поступающей в контур.
Остывшая вода возвращается в обратку радиатора, завершая цикл.

Такой подход минимизирует нагрузку на центральную систему и обеспечивает автономность работы теплого пола.

Требования к системе отопления

Не каждая радиаторная система способна поддерживать дополнительную нагрузку. Перед монтажом необходимо оценить технические параметры.

Во-первых, давление в системе должно быть стабильным — не менее 1,5 бар. При падении давления ниже 1 бар возможны сбои в циркуляции. Во-вторых, температура подачи должна быть не ниже 60 °C, иначе недостаточно энергии для прогрева пола.

Кроме того, важно наличие свободного доступа к подающей и обратной трубам радиатора. Если батарея подключена через шаровые краны — это идеальный вариант. Отсутствие запорной арматуры усложняет монтаж и делает демонтаж невозможным без слива теплоносителя.

Полезно знать: В домах с вертикальной разводкой (стояки) подключение возможно только на нижних этажах — там выше температура и давление.

Когда подключение невозможно?

Если система отопления работает на пределе — добавление контура может вызвать недогрев других помещений.
При использовании однотрубной системы без байпаса — снижение температуры в контуре скажется на всех последующих радиаторах.
Если батарея уже оснащена термоголовкой — изменение расхода может нарушить баланс всей ветки.

Параметр	Минимальное значение	Оптимальное значение
Давление в системе	1,2 бар	1,5–2,0 бар
Температура подачи	60 °C	70–80 °C
Расход теплоносителя	0,2 л/мин	0,4–0,6 л/мин
Площадь обогрева	до 4 м²	до 6 м²

Схема подключения: пошаговое руководство

Подключение выполняется в несколько этапов. Главная цель — интегрировать контур теплого пола в существующую систему без нарушения её работы.

Отключите подачу теплоносителя и слейте воду из радиатора.
Установите шаровые краны на подающую и обратную линии перед батареей (если их нет).
Подключите вход смесительного узла к подаче радиатора, выход — к началу контура пола.
Подсоедините конец контура к обратной линии радиатора через насосно-смесительную группу.
Установите циркуляционный насос и термостатическую головку с выносным датчиком.
Заполните систему водой, удалите воздух через краны Маевского.
Проверьте герметичность соединений и запустите систему в тестовом режиме.

Важно правильно выбрать место для смесительного узла. Оптимально — рядом с радиатором, в удобной для обслуживания зоне. Узел должен быть доступен для регулировки и ремонта.

«Всегда используйте фильтр-грязевик перед насосом. Мелкие частицы в теплоносителе — главная причина поломки циркуляционных устройств.» — Алексей Петров, инженер-теплотехник, 12 лет опыта

Настройка температуры

После запуска необходимо настроить термоголовку. Выставьте начальное значение 40 °C. Проверьте температуру поверхности пола через 2–3 часа. При необходимости отрегулируйте до комфортного уровня (обычно 28–32 °C на поверхности).

Используйте бесконтактный термометр для контроля. Не допускайте превышения 35 °C — это может повредить ламинат или линолеум.

Оборудование и материалы: что понадобится

Для реализации схемы потребуется комплекс компонентов. Ниже приведён список базового оснащения.

Металлопластиковая или PEX-труба диаметром 16 мм — 10–15 м (в зависимости от площади).
Смесительный узел с термостатическим клапаном (например, модели от Herz или Danfoss).
Циркуляционный насос 25/4 или 25/6 (с мокрым ротором).
Шаровые краны ½” и ¾” — по два штуки на подачу и обратку.
Фильтр-грязевик с прозрачной колбой.
Коллекторная группа с расходомерами (опционально, для точной регулировки).
Крепёж для труб (клипсы, маты, лента).
Теплоизоляция (пенополистирол или фольгированный вспененный полиэтилен).

Полезно знать: Использование трубы большого диаметра (20 мм) нецелесообразно — она требует больше теплоносителя, что увеличивает нагрузку на систему.

Альтернатива: готовые комплекты

Производители предлагают модульные решения — например, комплекты Rehau или Uponor для подключения к радиатору. Они включают все необходимые элементы, предварительно состыкованные и протестированные. Стоимость выше, но монтаж проще и надёжнее.

Комплект	Площадь, м²	Особенности	Цена, руб
Rehau Rautherm S + узел RAUPEX	до 6	Готовый набор с насосом и термоголовкой	от 25 000
Uponor Smatrix Pump	до 8	С электронным управлением и Wi-Fi	от 32 000
Набор «Теплолюкс Гидро»	до 5	Бюджетный вариант, без насоса	от 12 000

Типичные ошибки монтажа и как их избежать

Даже при соблюдении схемы многие допускают критические ошибки, сводящие на нет весь эффект.

Первая — отсутствие насоса. Полагаться на естественную циркуляцию нельзя. Скорость потока будет недостаточной, и пол не прогреется. Вторая — игнорирование фильтра. Грязь и накипь выводят насос из строя за месяцы.

Третья ошибка — неправильная укладка труб. Змейка с шагом более 20 см создаёт «полосатый» нагрев. Используйте шаг 15 см для равномерности. Четвёртая — отсутствие теплоизоляции. Без подложки до 40% тепла уходит вниз.

«Я видел случаи, когда хозяева подключали контур напрямую, без смесителя. Через неделю трубы треснули от перегрева. Экономия на оборудовании оборачивается большими потерями.» — Дмитрий Смирнов, сантехник, Москва

Чек-лист перед запуском

Проверены все соединения на герметичность.
Установлен фильтр и насос.
Выставлены краны в открытое положение.
Система заполнена, воздух удален.
Термоголовка настроена на 40 °C.
Пол включен на 24 часа в тестовом режиме.

Экспертное мнение

«Подключение теплого пола к батарее — временное решение. Оно оправдано, если нет возможности провести котел или электричество. Но помните: вы берете энергию из общей системы. Если в доме холодно, пол тоже не спасёт. Лучше рассматривать это как локальную поддержку комфорта, а не основной источник тепла.» — Елена Ковалёва, инженер-проектировщик систем отопления, 15 лет опыта

По её словам, наиболее успешные реализации — в квартирах с двухтрубной системой и стабильным давлением. В старом жилом фонде такие условия встречаются редко. Поэтому перед началом работ рекомендуется провести теплотехнический аудит.

Вопросы и ответы

Можно ли подключить теплый пол к батарее в многоквартирном доме?

Да, при условии, что система позволяет подключение дополнительного контура. Однако в ТСЖ могут возникнуть претензии, если вы нарушите баланс. Рекомендуется согласовать проект.

Сколько электроэнергии потребляет насос?

Современные насосы потребляют 5–15 Вт в час. За месяц расход составит около 10–20 руб. при непрерывной работе.

Какая максимальная площадь подключения?

Оптимально — до 6 м². На больших площадях требуется отдельный источник тепла, так как радиатор не обеспечит нужный объём теплоносителя.

Нужно ли утеплять пол перед укладкой труб?

Обязательно. Без теплоизоляции эффективность падает вдвое. Используйте пенополистирол толщиной 20–30 мм или фольгированный материал.

Что делать, если пол плохо греет?

Проверьте: наличие воздуха в контуре, работу насоса, настройку термоголовки и чистоту фильтра. Также убедитесь, что температура подачи от батареи выше 60 °C.

Заключение

Подключение теплого пола к батарее отопления — технически выполнимая задача, но с рядом ограничений. Она подходит для локального обогрева небольших помещений при наличии стабильной и производительной системы отопления. Ключевые условия успеха — использование смесительного узла, циркуляционного насоса и качественной теплоизоляции.

Такой способ не заменит полноценную систему водяного теплого пола с котлом, но станет достойным решением для повышения комфорта в конкретной зоне. Главное — не экономить на компонентах и строго следовать схеме монтажа.

Используйте только рециркуляционную схему с термостатическим клапаном.
Максимальная площадь — 6 м², иначе эффект будет минимальным.
Обязательно установите насос и фильтр-грязевик.
Теплоизоляция пола — не опция, а необходимость.
Согласуйте модификацию системы, если живете в многоквартирном доме.
