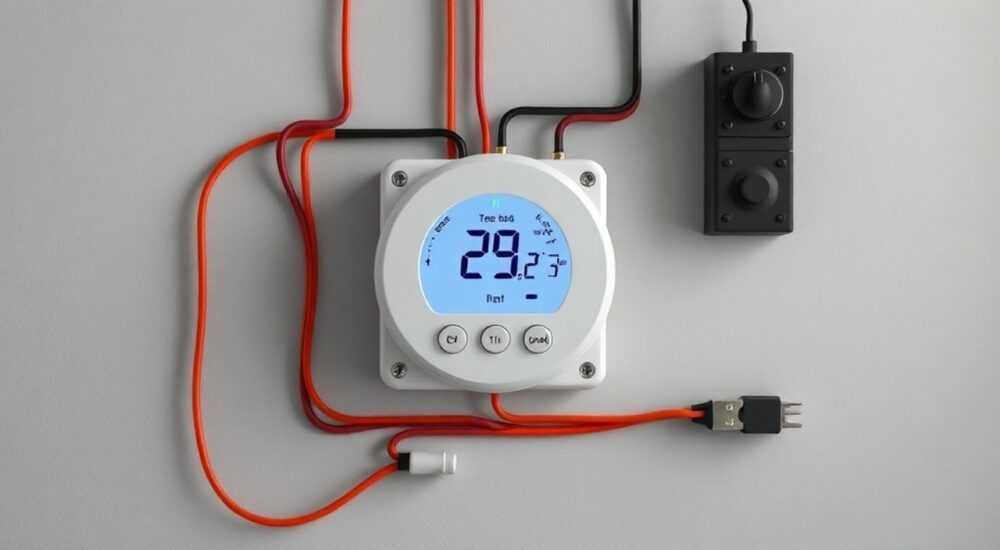

Схема подключения терморегулятора для теплого пола электрического

Электрический теплый пол — это не просто комфорт, а современное решение для равномерного и энергоэффективного обогрева помещений. Однако его эффективность напрямую зависит от правильного подключения терморегулятора. Неправильная схема — и даже самый качественный нагревательный кабель или пленка перестанут работать как задумано: перегрев, нестабильная температура, выход из строя датчика или даже короткое замыкание. Многие домовладельцы ошибочно полагают, что достаточно просто подключить провода «как в инструкции» — но реальность требует понимания схемы, нагрузки, заземления и совместимости оборудования. Правильное подключение терморегулятора — это не просто электромонтаж, а инженерное решение, гарантирующее безопасность, долговечность и точность управления микроклиматом.

Что такое терморегулятор и зачем он нужен?

Терморегулятор — это умный контроллер, который автоматически включает и отключает электрический теплый пол в зависимости от заданной температуры. Без него система работает как обычный обогреватель: включается при включении рубильника и греет до тех пор, пока не сработает защита или не перегреет пол. Это приводит к перерасходу электроэнергии, снижению срока службы нагревательных элементов и даже риску повреждения напольного покрытия — особенно чувствительного, как ламинат или ковролин.

Современный терморегулятор не просто включает/выключает. Он учитывает температуру воздуха и пола, прогнозирует нагрев, компенсирует теплопотери и даже адаптируется под режимы дня. По данным исследований Европейской ассоциации теплых полов, правильное использование терморегулятора позволяет снизить энергопотребление на 25–40% по сравнению с ручным управлением. Это не просто экономия — это экологичность и комфорт, которые невозможно достичь иначе.

Типы терморегуляторов для теплого пола

На рынке представлены три основных типа терморегуляторов, каждый со своими особенностями:

• Механические — простые, надежные, недорогие. Управление вращением ручки, датчик температуры пола встроен в корпус. Подходят для ванных комнат и маленьких помещений. Минус: нет программирования, низкая точность (±2°C).
• Электронные (аналоговые) — цифровой дисплей, кнопочное управление, точность ±0.5°C. Часто имеют встроенный датчик пола и воздуха. Подходят для жилых комнат. Могут иметь таймер включения/выключения.
• Умные (Wi-Fi/ Zigbee/Bluetooth) — управление через смартфон, интеграция с умным домом, геолокация, обучение под ваш распорядок дня. Некоторые модели анализируют погоду и корректируют нагрев. Идеальны для больших домов и комплексных систем.

Выбор зависит от задач. Для кухни или прихожей — электронный с таймером. Для спальни или детской — умный с ночным режимом. Для ванной — механический с защитой от влаги (IP44 и выше).

Схема подключения терморегулятора: пошаговая инструкция

Правильное подключение — залог безопасности и долгой службы. Ниже — пошаговая инструкция для стандартной схемы с датчиком температуры пола.

1. Отключите питание на электрощитке. Проверьте отсутствие напряжения тестером. Это не рекомендация — это требование безопасности.
2. Подготовьте терморегулятор. Снимите крышку, найдите клеммы: L (фаза), N (ноль), LOAD (нагревательный элемент), SEN (датчик температуры). Убедитесь, что клеммы чистые и не повреждены.
3. Подключите силовые провода. Фазу (обычно коричневый или черный) подключите к клемме L. Ноль (синий) — к N. Используйте кабель сечением не менее 2.5 мм² для нагрузки до 3.5 кВт.
4. Подключите нагревательный элемент. Провода от нагревательного кабеля или пленки подключите к клеммам LOAD. Не перепутайте! Если у вас двужильный кабель — фаза и ноль идут на LOAD. Если трехжильный — заземление (желто-зеленый) подключается к клемме PE, если она есть.
5. Подключите датчик температуры. Тонкий двухжильный провод от датчика (обычно в гофре, встроен в пол) подключите к клеммам SEN. Не перепутайте полярность — в большинстве случаев она не важна, но уточните в инструкции.
6. Протестируйте сопротивление. Мультиметром проверьте сопротивление нагревательного элемента — оно должно соответствовать паспорту (обычно 50–200 Ом). Если ноль или бесконечность — есть обрыв.
7. Установите датчик. Уложите его в штробу между двумя витками кабеля, ближе к центру комнаты. Заделайте термостойким составом. Не допускайте перегиба или сдавливания!
8. Закройте корпус и включите питание. Настройте желаемую температуру. Через 10–15 минут проверьте, включился ли нагрев. Если нет — отключите и перепроверьте все соединения.

Ошибки при подключении и как их избежать

Большинство отказов систем теплого пола происходят не из-за брака кабеля, а из-за ошибок монтажа. Вот пять самых частых:

• Подключение датчика к клеммам LOAD вместо SEN. Результат: терморегулятор «думает», что пол холодный, и греет без остановки — перегрев, деформация покрытия.
• Использование кабеля меньшего сечения. Например, подключение 5 кВт к проводу 1.5 мм² — риск перегрева изоляции, пожар.
• Нет заземления. Особенно опасно при использовании в ванной. Терморегулятор должен быть подключен через УЗО (30 мА) и иметь заземляющий проводник.
• Датчик установлен слишком близко к стене или под мебелью. Измеряет не температуру пола, а температуру стены — система работает некорректно.
• Соединения в распределительной коробке сделаны скруткой без клемм. Через 6–12 месяцев скрутка окисляется, сопротивление растет — терморегулятор перестает включать нагрузку.

Требования безопасности и нормы ПУЭ

Согласно Правилам устройства электроустановок (ПУЭ-7), электрический теплый пол относится к системам с повышенной опасностью, особенно в помещениях с повышенной влажностью (ванная, кухня). Ключевые требования:

• Обязательное наличие УЗО (30 мА) на линии питания терморегулятора.
• Нагревательный элемент должен быть заземлен. Заземляющий проводник — обязательно желто-зеленый, сечением не менее 2.5 мм².
• Подключение к розетке запрещено — только через отдельную линию от распределительного щитка.
• Терморегулятор должен быть установлен на высоте 0.6–1.5 м от пола — для удобства и безопасности.
• Датчик температуры пола должен быть расположен в зоне равномерного нагрева, не ближе 0.5 м от стен и не под мебелью.

Если вы делаете ремонт в квартире — не пытайтесь «сэкономить» на автомате или УЗО. Это не просто формальность. По статистике Роспотребнадзора, 67% случаев возгорания в квартирах с теплыми полами связаны с нарушением схемы заземления и отсутствием УЗО.

Умные терморегуляторы: новые возможности

Современные умные терморегуляторы — это не просто «кнопки на телефоне». Они используют алгоритмы машинного обучения, чтобы предугадывать, когда и сколько нужно греть. Например, система может:

— Анализировать погоду через интернет и снижать температуру, если на улице потеплело;
— Обнаруживать, что вы ушли из дома, и переводить систему в эконом-режим;
— Учить ваш распорядок: если вы встаете в 7:00 — пол начинает греться за 30 минут до этого;
— Синхронизироваться с другими устройствами: при включении кондиционера — автоматически снижать температуру пола, чтобы не было перегрева.

Модели вроде Tado° Smart Thermostat, Honeywell Evohome или THERMOSmart Wi-Fi позволяют управлять несколькими зонами независимо. Это особенно ценно в домах с несколькими этажами или большими комнатами.

При подключении умного терморегулятора важно:
— Убедиться, что Wi-Fi-сигнал до него стабильный (если не используете Zigbee);
— Подключить через отдельный автомат (даже если мощность низкая — умные устройства требуют стабильного питания);
— Протестировать работу в режиме «ручное управление» перед включением автоматики.

Экспертное мнение: что скрывают инструкции

Его советы:
1. Перед заливкой стяжки — обязательно проверьте сопротивление кабеля. Запишите показания.
2. После заливки — проверьте снова. Если сопротивление изменилось на 10% и более — есть повреждение.
3. Не подключайте датчик, пока стяжка не высохнет полностью (минимум 28 дней).
4. Используйте терморегулятор с функцией «проверка целостности кабеля» — такие есть у брендов Devi, Danfoss, Rointe.

Эти шаги не входят в стандартные инструкции — но они спасают от дорогостоящего ремонта.

Вопросы и ответы

Заключение

Подключение терморегулятора к электрическому теплому полу — это не элементарный монтаж, а инженерная задача, требующая понимания электрических принципов, требований безопасности и особенностей оборудования. От правильности этой операции зависит не только комфорт, но и безопасность вашего дома. Даже небольшая ошибка — неверное подключение датчика или отсутствие УЗО — может привести к дорогостоящему ремонту или аварии.

Современные технологии позволяют сделать систему умной, энергоэффективной и предсказуемой. Но все эти преимущества теряются, если основа — схема подключения — сделана неверно. Не экономьте на компонентах, не пренебрегайте проверками и не полагайтесь только на «инструкцию в коробке». Проверяйте сопротивление, используйте УЗО, заземляйте, подключайте отдельной линией — и ваш теплый пол прослужит десятилетия.

• Всегда подключайте терморегулятор через отдельную линию от щитка с УЗО и заземлением.
• Датчик температуры пола должен быть подключен к клеммам SEN, а не LOAD — и расположен в центре комнаты.
• Проверяйте сопротивление нагревательного кабеля до и после заливки стяжки — это спасет от скрытых обрывов.
• Не используйте терморегуляторы для радиаторов — они не подходят для управления полом.
• Умные системы окупаются, но только если настроены и обслужены правильно.
