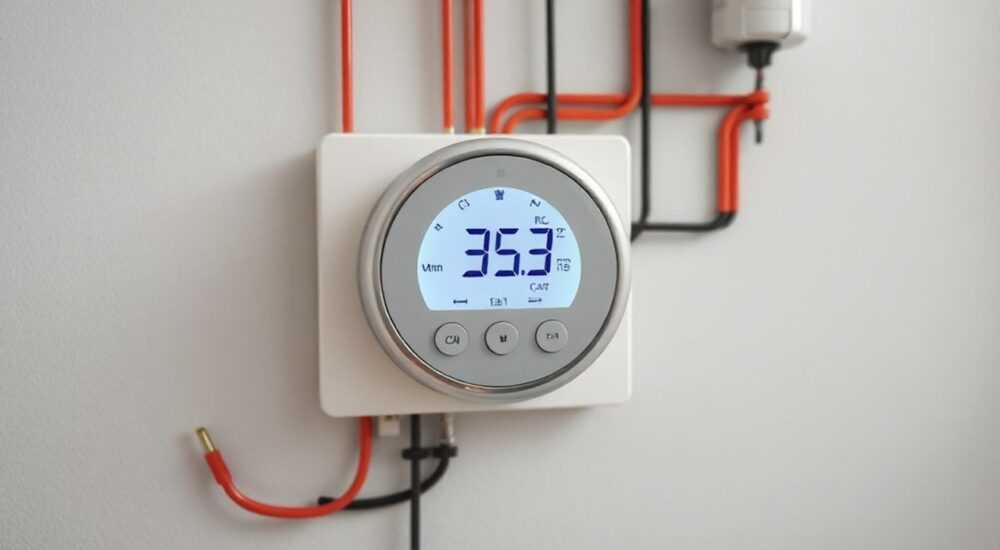

Схема подключения терморегулятора к теплому полу

Схема подключения терморегулятора к теплому полу — это ключевой этап монтажа системы обогрева, от которого напрямую зависит комфорт, энергоэффективность и безопасность. Правильная установка позволяет точно контролировать температуру, избежать перегрева покрытия и снизить расходы на электроэнергию. Главное — соблюдать нормы ПУЭ, использовать качественные компоненты и чётко следовать инструкции производителя.

Основные компоненты системы

Теплый пол — это не просто греющий кабель под плиткой. Это полноценная электротехническая система, где каждый элемент играет свою роль. Основные компоненты: нагревательный элемент (кабель или мат), термодатчик, терморегулятор, УЗО (устройство защитного отключения) и автоматический выключатель. Без них система либо не будет работать, либо станет потенциальным источником риска.
Нагревательный кабель бывает двух типов: резистивный и саморегулирующийся. Резистивный — самый распространённый. Он выделяет тепло равномерно по всей длине, но потребляет стабильную мощность. Саморегулирующийся адаптируется к температуре: в холодных зонах греет сильнее, в тёплых — слабее. Однако он дороже и сложнее в монтаже.
Термодатчик — «глаз» системы. Обычно это NTC-термистор с сопротивлением 10 кОм при 25 °C. Его помещают в гофрированную трубку и укладывают между витками кабеля. Это позволяет легко заменить датчик при выходе из строя, не разрушая стяжку.
Терморегулятор — «мозг». Он принимает сигнал от датчика, сравнивает с заданным значением и включает/выключает питание кабеля. Современные модели поддерживают программирование, Wi-Fi, работу по расписанию и интеграцию с умным домом.

Типы терморегуляторов

По способу управления различают механические и электронные регуляторы. Механические дешевле, но менее точны — погрешность до 2–3 °C. Электронные показывают температуру с точностью до 0,1 °C и позволяют задавать сложные режимы.
По монтажу: накладные (внешние) и встраиваемые. Встраиваемые выглядят аккуратнее, но требуют штробления стены. Накладные удобны для временного использования или если нет возможности сверлить.
По функционалу: простые, программируемые и смарт-регуляторы. Последние управляются через приложение, голосовые помощники или по геолокации. Например, пол может включиться за 30 минут до вашего прихода домой.

Подготовка к подключению

Перед тем как приступать к электромонтажным работам, нужно всё спланировать. Начните с составления схемы расположения кабеля. Учитывайте, что под мебелью с плотным основанием (шкафы, диваны) кабель не укладывают — это приводит к перегреву и выходу из строя.
Рассчитайте мощность системы. Для жилых помещений она составляет 120–150 Вт/м², для ванных и балконов — до 180 Вт/м². Суммарная мощность кабеля не должна превышать допустимую нагрузку терморегулятора (обычно 3,5 кВт). Если площадь пола больше, нужен магнитный пускатель.

Выберите место установки терморегулятора. Оптимально — на высоте 90–120 см от пола, вдали от сквозняков, радиаторов и прямых солнечных лучей. Не ставьте его над дверью или рядом с окном — это исказит показания.
Подготовьте штробы: одну — от распределительной коробки к месту установки терморегулятора (для силовых проводов), вторую — от регулятора к полу (для гофры с датчиком). Гофра должна быть герметичной и иметь свободный конец в полу для последующей замены датчика.

Необходимые инструменты и материалы

• Отвёртка с индикатором напряжения;
• Клеммы WAGO или винтовые зажимы;
• Мультиметр для проверки сопротивления кабеля;
• Гофрированная трубка диаметром 16 мм;
• Кабель ВВГнг-Ls 3×1,5 мм² для питания;
• Термоусадка и изолента;
• Перфоратор с коронкой по керамике (для подрозетника).

Перед началом работ обязательно отключите электропитание на щитке и проверьте отсутствие напряжения. Это не просто правило техники безопасности — это закон. По статистике МЧС, 37% электротравм при монтаже связаны с пренебрежением этим шагом.

Схема подключения проводного терморегулятора

Теперь — самое важное. Подключение должно соответствовать схеме, указанной на корпусе терморегулятора или в инструкции. Типовая схема включает три группы соединений: питание, нагрузка (кабель), датчик.
На задней панели большинства терморегуляторов есть маркировка клемм:

• L — фаза (вход);
• N — ноль (вход);
• A1 — фаза на нагревательный кабель (выход);
• N1 — ноль на кабель (выход);
• 1, 2 — подключение термодатчика.

Подключите питание: фазу и ноль с распределительного щита — к клеммам L и N. От терморегулятора — фазу A1 и ноль N1 идут на нагревательный кабель. Датчик подключается к клеммам 1 и 2. Полярность датчика, как правило, не имеет значения.

Пошаговая инструкция

1. Отключите питание на щитке и установите временный запрещающий знак.
2. Установите подрозетник и закрепите гофру с датчиком.
3. Проложите кабель питания от щитка к терморегулятору.
4. Подключите фазу и ноль к клеммам L и N.
5. Подключите выходные провода A1 и N1 к нагревательному кабелю.
6. Подключите датчик к клеммам 1 и 2.
7. Проверьте все соединения, убедитесь в отсутствии оголённых проводов.
8. Включите питание и протестируйте систему в течение 15 минут.

Если используется УЗО, подключайте его до терморегулятора. Схема: счётчик → УЗО → автомат → терморегулятор → кабель. Это обеспечивает защиту от утечки тока — критически важно для помещений с повышенной влажностью.

Ошибки монтажа и как их избежать

Даже опытные мастера допускают ошибки. Вот самые распространённые — и как их не повторить.
Ошибка 1: Неправильное расположение датчика. Если его положить слишком близко к кабелю или в зону сквозняка, показания будут некорректными. Результат — пол то перегревается, то не прогревается.
Ошибка 2: Прямое подключение мощного кабеля без пускателя. Терморегулятор рассчитан на коммутацию до 16 А. Если нагрузка выше — контакты подгорают, устройство выходит из строя.
Ошибка 3: Отсутствие УЗО. Без защиты от утечки тока риск поражения электрическим током возрастает в разы. Особенно опасно в ванных комнатах.
Ошибка 4: Использование алюминиевых проводов. Они хуже проводят ток, быстрее окисляются и могут перегреваться. Только медь.
Ошибка 5: Подключение под нагрузкой. Никогда не монтируйте терморегулятор, пока питание не отключено. Это базовый закон электробезопасности.

Чек-лист перед запуском

• Питание отключено?
• Сопротивление кабеля в норме?
• Изоляция не повреждена?
• Датчик установлен правильно?
• Все соединения заизолированы?
• Установлено УЗО?
• Проверена полярность подключения?

Представьте: вы залили стяжку, а потом обнаружили обрыв. Переделывать — долго, дорого, нервно. Лучше 10 минут проверить, чем платить за демонтаж.

Беспроводные решения и умная домотекhnика

Технологии не стоят на месте. Сегодня доступны терморегуляторы без проводов между датчиком и блоком управления. Как это работает? Датчик автономный, с батарейкой и радиомодулем. Он передаёт данные на терморегулятор по Zigbee, Z-Wave или Wi-Fi.
Преимущества: не нужно штробить стену под гофру, можно менять расположение датчика, проще монтаж в уже отделанном помещении. Недостатки: зависимость от батарейки, возможные помехи, чуть большая задержка в управлении.
Смарт-системы позволяют управлять полом удалённо. Вы можете включить обогрев по прибытии на электричку, отключить, если забыли, или установить режим «отпуск» — +5 °C для защиты от замерзания.

Выбор: проводной или беспроводной?

Если делаете ремонт с нуля — выбирайте проводной. Если обновляете систему в готовой квартире — беспроводной вариант будет практичнее.

Экспертное мнение

Правильная схема подключения — это не только соответствие инструкции, но и понимание физики процесса. Терморегулятор должен размыкать именно фазу, а не ноль. Иначе оборудование останется под напряжением, даже когда кажется, что оно выключено.
Важно учитывать тепловую инерцию стяжки. Бетон нагревается и остывает медленно. Поэтому частое включение/выключение кабеля неэффективно. Лучше использовать гистерезис 0,5–1 °C и интервал переключения не чаще чем раз в 5–10 минут.
Для больших площадей предпочтительны многозонные системы. Каждая комната — отдельная ветка с собственным датчиком и регулятором. Это даёт точный контроль и возможность экономить, отключая неиспользуемые зоны.
Никогда не подключайте тёплый пол напрямую, минуя терморегулятор. Даже если вы хотите «просто погреть», это создаёт риск перегрева покрытия, особенно если это ламинат или паркет.

Вопросы и ответы

• Можно ли подключить два теплых пола к одному терморегулятору?
  Да, если суммарная мощность не превышает допустимую нагрузку регулятора (обычно 3,5 кВт). Провода от кабелей соединяются параллельно. Датчик устанавливается в зоне средней температуры.
• Что делать, если терморегулятор мигает или не включается?
  Проверьте питание, сопротивление датчика (должно быть около 10 кОм) и целостность кабеля. Часто причина — обрыв в гофре или плохой контакт в клеммах.
• Нужно ли отключать тёплый пол летом?
  Не обязательно. Современные терморегуляторы имеют режим «антизамерзание» или «отпуск». Можно оставить на минимальной температуре +5–7 °C, чтобы защитить трубы и предотвратить появление плесени.
• Можно ли использовать терморегулятор от одного производителя с кабелем другого?
  Да, все устройства стандартизированы. Главное — соответствие по мощности, напряжению и типу датчика. Производитель не имеет значения.

Заключение

Подключение терморегулятора к тёплому полу — ответственный процесс, требующий внимания к деталям. От него зависит не только комфорт, но и безопасность, срок службы системы и энергозатраты. Следуя проверенной схеме, используя качественные материалы и соблюдая правила электробезопасности, вы получите надёжную и эффективную систему обогрева.

• Всегда используйте УЗО и автоматический выключатель.
• Проверяйте сопротивление кабеля и изоляции до и после монтажа.
• Устанавливайте датчик в гофре, посередине между витками кабеля.
• Для нагрузки свыше 3,5 кВт применяйте магнитный пускатель.
• Выбирайте тип терморегулятора под свои задачи: от механического до умного.
