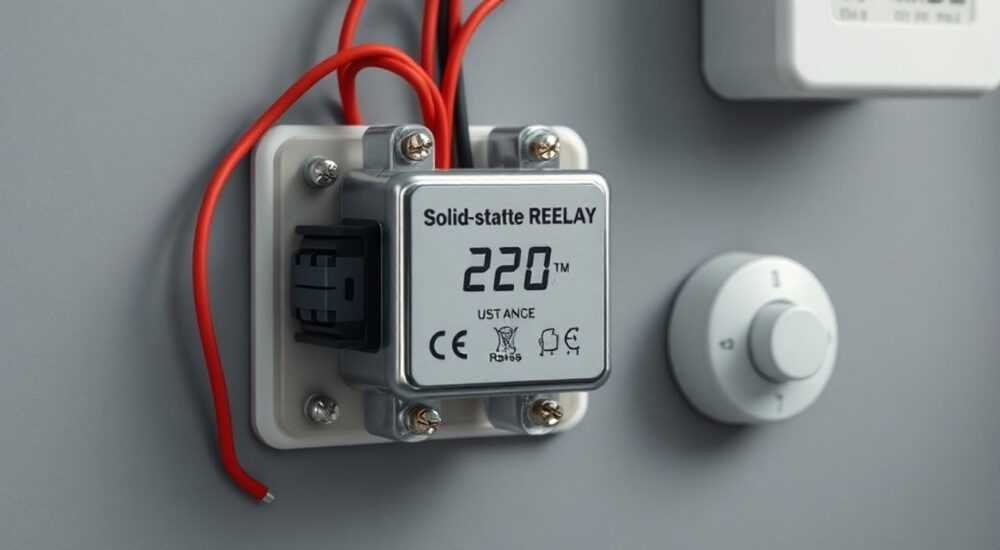

Схема подключения твердотельного реле к тэну с терморегулятором

Твердотельные реле (ТТР) всё чаще используются для управления нагревательными элементами, особенно в системах с терморегуляторами. Такая схема позволяет плавно и точно поддерживать заданную температуру, исключая механический износ и обеспечивая долгий срок службы оборудования. Подключение ТЭНа через твердотельное реле с терморегулятором — это надёжное решение для бойлеров, теплиц, промышленных печей и других систем обогрева.

Зачем использовать твердотельное реле вместо электромеханического

Электромеханические реле (ЭМР) долгое время были стандартом для коммутации нагрузок. Однако при частом включении/выключении, особенно в системах ПИД-регулирования, они быстро выходят из строя. Контакты подгорают, появляется дуга, снижается надёжность. Это критично при управлении ТЭНами, где переключения происходят десятки раз в час.
Твердотельные реле не имеют движущихся частей. Они работают на основе полупроводниковых элементов — симисторов или тиристоров. Это обеспечивает бесшумную работу, отсутствие искрения и практически неограниченный ресурс при правильной эксплуатации. Кроме того, ТТР способны управлять нагрузкой с высокой частотой, что идеально подходит для точного регулирования температуры.
Применение ТТР особенно актуально в системах с ПИД-терморегуляторами, где выходной сигнал модулируется по ширине импульса (ШИМ). В таких случаях электромеханическое реле просто не выдержит количество циклов, тогда как твердотельное справится без проблем.

Принцип работы твердотельного реле

ТТР получает управляющий сигнал низкого напряжения (обычно 3–32 В постоянного тока) на входе и замыкает цепь питания нагрузки (до 480 В переменного тока) на выходе. Входная часть изолирована от выходной с помощью оптопары, что обеспечивает гальваническую развязку и защиту управляющей электроники.
Когда на управляющие выводы подаётся напряжение, внутренний светодиод оптопары загорается, активируя фототиристор, который открывает силовой ключ. В результате нагрузка (например, ТЭН) подключается к сети. При снятии сигнала — цепь размыкается.
Важно понимать, что даже в открытом состоянии ТТР имеет небольшое падение напряжения (обычно 1–2 В). Это приводит к выделению тепла, которое необходимо отводить с помощью радиатора, особенно при токах выше 5 А.

Основные компоненты схемы подключения

Для сборки рабочей схемы управления ТЭНом через твердотельное реле и терморегулятор понадобятся следующие элементы:

• Терморегулятор — устройство, измеряющее температуру с помощью датчика и управляющее нагревом по заданному алгоритму (ON/OFF или ПИД).
• Датчик температуры — чаще всего используется термосопротивление (например, PT100 или NTC 10 кОм), помещённое в зону контроля.
• Твердотельное реле (ТТР) — коммутирует питание ТЭНа по команде с терморегулятора.
• ТЭН (трубчатый электронагреватель) — потребитель энергии, преобразующий электричество в тепло.
• Радиатор охлаждения — необходим для отвода тепла от корпуса ТТР.
• Автоматический выключатель или предохранитель — защита от перегрузки и короткого замыкания.

Выбор каждого компонента зависит от конкретной задачи: мощности ТЭНа, требуемой точности регулирования и условий эксплуатации.

Как выбрать терморегулятор

Современные терморегуляторы бывают простыми (ON/OFF) и сложными (с ПИД-регулированием). Первые включают нагрев при понижении температуры ниже уставки и выключают при достижении верхнего порога. Такие устройства подходят для бытовых задач, например, обогрева воды в баке.
ПИД-регуляторы рассчитывают управляющее воздействие на основе пропорциональной, интегральной и дифференциальной составляющих. Это позволяет минимизировать перерегулирование и колебания температуры. Для промышленных печей, сушилок или лабораторного оборудования предпочтителен именно ПИД-контроль.
Обратите внимание на тип выхода терморегулятора. Для управления ТТР нужен логический выход (TTL или SSR) с напряжением 3–24 В постоянного тока и током 5–20 мА. Некоторые модели имеют релейный выход — его можно использовать, но только если он не коммутирует сам ТЭН напрямую.

Подбор твердотельного реле

Ключевые параметры при выборе ТТР:

• Напряжение нагрузки — должно быть не ниже сетевого (220 В или 380 В).
• Ток нагрузки — должен превышать максимальный ток ТЭНа минимум на 30%.
• Управляющее напряжение — совместимо с выходом терморегулятора (чаще 3–32 В DC).
• Тип нагрузки — резистивная (для ТЭНов), индуктивная (для двигателей).

Например, для ТЭНа мощностью 3 кВт при 220 В ток составит около 13,6 А. Значит, нужно выбрать ТТР на ток не менее 18 А (с запасом).

Схема подключения ТЭНа через ТТР и терморегулятор

Рассмотрим классическую схему подключения для однофазной сети 220 В. Все соединения должны выполняться при отключённом питании. Используйте провода сечением не менее 1,5 мм² для цепей управления и 2,5–4 мм² для силовых цепей (в зависимости от тока).

1. Подключите фазу (L) от автомата к одному из контактов ТЭНа.
2. Второй контакт ТЭНа соедините с одним из силовых выводов ТТР (обычно обозначен как LOAD или OUT).
3. Второй силовой вывод ТТР подключите к нулевому проводу (N) сети.
4. К управляющим выводам ТТР (IN+ и IN–) подключите выход терморегулятора (SSR или DO).
5. Подайте питание на терморегулятор от той же сети (L и N).
6. Подключите датчик температуры к соответствующим клеммам терморегулятора согласно инструкции.

Проверьте полярность управляющего сигнала: «+» на IN+, «–» на IN–. Нарушение полярности может повредить ТТР.

Пример практической реализации

Допустим, вы собираете систему обогрева воды в баке объёмом 200 литров. Используется ТЭН 3 кВт, терморегулятор OMRON E5CC с ПИД-регулированием и ТТР на 25 А. Датчик — PT100.
После подключения схемы установите уставку температуры (например, 60 °C). При охлаждении воды ниже 59 °C терморегулятор начинает подавать ШИМ-сигнал на ТТР. Чем больше разница между текущей и заданной температурой, тем длиннее импульсы. При достижении 60 °C подача сигнала прекращается.
Такой режим обеспечивает стабильную температуру с отклонением не более ±1 °C.

Меры безопасности и установка радиатора

Твердотельное реле при работе нагревается. Даже при токе 10 А мощность рассеивания может достигать 10–20 Вт. Без радиатора ТТР быстро перегреется и выйдет из строя. В худшем случае — произойдёт пробой и ТЭН останется включённым постоянно.
Радиатор должен иметь достаточную площадь оребрения. Для токов до 15 А подойдёт небольшой алюминиевый профиль. Выше — нужен массивный радиатор с вентилятором. Между корпусом ТТР и радиатором обязательно нанесите термопасту для лучшего теплового контакта.
Установите ТТР на ровную поверхность, закрепите винтами. Не допускайте перекосов — это снижает эффективность охлаждения.

Дополнительные меры защиты

• Тепловая защита — установите термовыключатель на радиатор или рядом с ТТР, который разомкнёт цепь при перегреве.
• Защита от перенапряжений — подключите варистор или TVS-диод параллельно выходу ТТР для подавления скачков напряжения.
• Индикация состояния — используйте светодиодную индикацию на управляющем сигнале для визуального контроля работы.

Не забывайте про заземление корпуса ТЭНа и металлических частей конструкции. Это обязательное требование электробезопасности.

Типичные ошибки и как их избежать

Даже опытные монтажники иногда допускают критические ошибки при подключении ТТР. Вот самые распространённые:

• Отсутствие радиатора — основная причина выхода из строя. ТТР греется и блокируется в открытом состоянии.
• Недостаточный запас по току — работа на пределе приводит к перегреву и сокращению срока службы.
• Подключение к релейному выходу без буферного реле — если терморегулятор имеет только механическое реле, оно не выдержит частых коммутаций при ШИМ.
• Плохой контакт в клеммах — вызывает дополнительное нагревание и может привести к возгоранию.
• Отсутствие защиты от обратного напряжения — в индуктивных цепях возможны выбросы, которые могут повредить ТТР.

Чек-лист перед запуском

1. Проверьте соответствие тока ТТР и нагрузки.
2. Убедитесь, что радиатор установлен и зафиксирован.
3. Проверьте затяжку всех клемм.
4. Прозвоните цепь на предмет коротких замыканий.
5. Подайте питание и проверьте работу без нагрузки (временно отключите ТЭН).
6. Проверьте наличие управляющего сигнала при изменении температуры.
7. Запустите систему под нагрузкой и проследите за нагревом ТТР первые 30 минут.

Если температура корпуса ТТР превышает 60 °C — требуется улучшение охлаждения.

Экспертное мнение

Анна также отмечает, что современные цифровые терморегуляторы позволяют интегрировать системы в промышленные сети (Modbus, RS-485), что открывает возможности для удалённого мониторинга и управления. Это особенно важно для распределённых систем обогрева.

Вопросы и ответы

Заключение

Подключение ТЭНа через твердотельное реле и терморегулятор — это современный, надёжный и точный способ управления нагревом. Такая схема исключает механический износ, обеспечивает плавное регулирование и длительный срок службы оборудования. Главное — правильно подобрать компоненты, обеспечить охлаждение ТТР и соблюдать правила электробезопасности.

• ТТР обеспечивает бесшумную и долговечную коммутацию по сравнению с электромеханическими реле.
• Обязательно используйте радиатор и делайте запас по току при выборе ТТР.
• Схема подключения проста, но требует внимания к деталям: полярность, сечение проводов, защита.
• ПИД-терморегуляторы с ТТР обеспечивают высокую точность поддержания температуры.
• Регулярная профилактика — залог стабильной работы системы без аварий.
