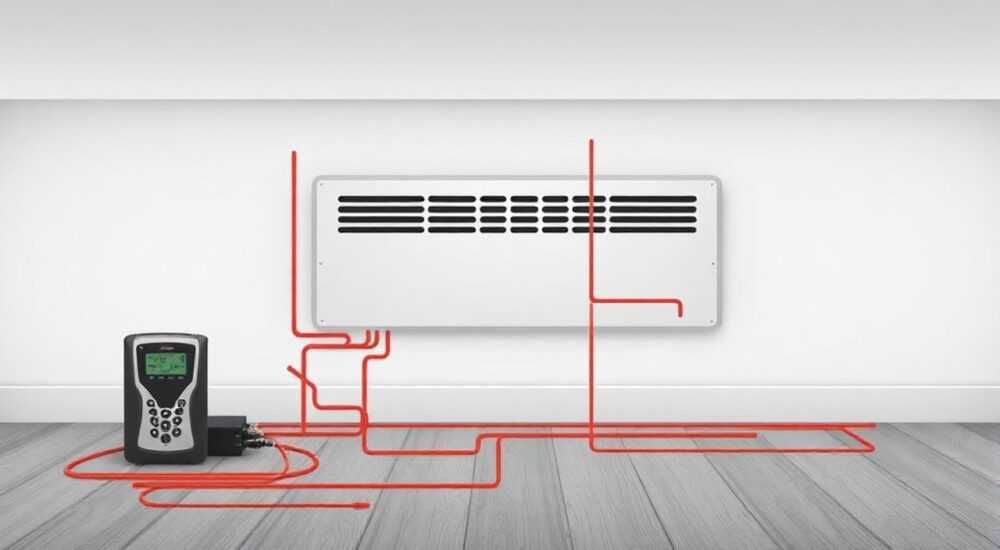

Схема подключения внутрипольных конвекторов

Внутрипольные конвекторы — это современное решение для обогрева помещений, сочетающее эффективность, незаметность в интерьере и высокий уровень комфорта. Они устанавливаются в нишах под полом и работают по принципу естественной или принудительной циркуляции воздуха, нагревая пространство за счёт теплоносителя из системы отопления. Такие приборы особенно популярны в домах с панорамным остеклением, где традиционные радиаторы не только портят вид, но и создают холодный зазор у стекла.

Правильная схема подключения внутрипольного конвектора напрямую влияет на его производительность и энергоэффективность. Оптимальный выбор — двухтрубная попутная система с термостатическими головками и балансировочными клапанами.

Содержание статьи:

Принцип работы и устройство внутрипольных конвекторов
Типы внутрипольных конвекторов
Основные типы подключения: однотрубная и двухтрубная системы
Сравнение схем подключения
Этапы монтажа и подключения внутрипольного конвектора
Требования к месту установки
Гидравлические схемы и их особенности
Рекомендуемые элементы для подключения
Автоматизация и управление температурой
Варианты управления
Распространённые ошибки при подключении и как их избежать
Чек-лист перед запуском
Экспертное мнение
Вопросы и ответы
Заключение

Принцип работы и устройство внутрипольных конвекторов

Внутрипольные конвекторы представляют собой теплообменные устройства, установленные в специально подготовленные ниши под уровнем пола. Основная задача — предотвратить образование холодного воздуха у больших стеклянных поверхностей и обеспечить равномерный прогрев помещения. Тепло передаётся за счёт циркуляции воздуха: холодный воздух снизу проходит через теплообменник, нагревается и выходит через решётку в верхней части корпуса.
Конструктивно конвектор состоит из корпуса, теплообменника (чаще всего медно-алюминиевого), вентилятора (в моделях с принудительной циркуляцией) и декоративной решётки. Корпус защищён от коррозии специальным покрытием, а теплообменник отличается высокой теплопроводностью. В зависимости от типа, конвекторы бывают водяными (подключаются к системе отопления) и электрическими.
Производительность таких устройств зависит от нескольких факторов: длины теплообменника, температуры теплоносителя, скорости потока воздуха и высоты установки над уровнем пола. Современные модели могут развивать тепловую мощность от 1 до 5 кВт на погонный метр.

Полезно знать: Высота ниши под конвектор должна быть не менее 18–20 см, чтобы обеспечить свободный поток воздуха и доступ для обслуживания.

Типы внутрипольных конвекторов

Конвекторы с естественной циркуляцией — работают без вентилятора, полагаясь на физический принцип конвекции. Более тихие, но менее производительные.
Конвекторы с принудительной циркуляцией — оснащены вентиляторами, которые усиливают поток воздуха. Обеспечивают быстрый прогрев, но требуют подключения к электросети.
Комбинированные системы — могут переключаться между режимами, что повышает гибкость управления микроклиматом.

Выбор типа зависит от площади помещения, уровня шума, допустимых затрат на электроэнергию и архитектурных особенностей интерьера.

Основные типы подключения: однотрубная и двухтрубная системы

Подключение внутрипольного конвектора к системе отопления может выполняться по разным схемам. Наиболее распространённые — однотрубная и двухтрубная разводки. Каждая имеет свои преимущества и ограничения, и выбор зависит от масштаба проекта, бюджета и требований к комфорту.
Однотрубная система («ленинградка») предполагает последовательное подключение всех отопительных приборов к одной трубе. Теплоноситель проходит через каждый радиатор по очереди, постепенно остывая. Это простое и недорогое решение, но оно плохо подходит для конвекторов, особенно длинных или установленных в больших помещениях.
Двухтрубная система, напротив, предусматривает отдельную подачу и обратку для каждого прибора. Это позволяет поддерживать стабильную температуру теплоносителя на входе в конвектор, что критически важно для его эффективной работы.

«Для внутрипольных конвекторов я всегда рекомендую двухтрубную попутную схему — она обеспечивает лучший гидравлический баланс и исключает «проседание» температуры на дальних приборах.» — Алексей Марков, инженер-теплотехник, 14 лет опыта в проектировании систем отопления

Сравнение схем подключения

Параметр	Однотрубная система	Двухтрубная система
Температура теплоносителя	Постепенно снижается по мере движения	Стабильная на всех приборах
Гидравлический баланс	Трудно настроить, требуется точный расчёт	Легко регулируется балансировочными клапанами
Стоимость монтажа	Ниже (меньше труб)	Выше (двойная прокладка)
Эффективность конвектора	Низкая при большой длине контура	Высокая и стабильная
Подходит для конвекторов?	Только для коротких линий и малых мощностей	Идеально

Если вы планируете использовать конвекторы в нескольких помещениях или в доме площадью более 100 м², двухтрубная система — единственно правильный выбор.

Этапы монтажа и подключения внутрипольного конвектора

Монтаж внутрипольного конвектора — ответственный процесс, требующий точного соблюдения технологии. Ошибки на этапе установки могут привести к снижению эффективности, скрипам, протечкам и сложностям при обслуживании. Ниже приведена пошаговая инструкция, применимая к большинству моделей.

Подготовка ниши — вырезается в полу по размерам корпуса конвектора с запасом 2–3 см по периметру. Дно выравнивается и гидроизолируется.
Установка корпуса — конвектор помещается в нишу, выставляется по уровню. Зазоры заполняются демпфирующим материалом (например, вспененным полиэтиленом).
Подключение трубопроводов — подача и обратка подводятся с торца корпуса. Используются металлопластиковые или медные трубы с диаметром 16–20 мм.
Монтаж теплообменника и вентилятора — устанавливается внутрь корпуса, подключается к трубам через накидные гайки.
Установка решётки — декоративная панель крепится сверху, обеспечивая эстетичный вид и защиту от пыли.
Тестирование системы — проводится опрессовка, проверка на утечки, запуск вентилятора (если есть), контроль температуры воздуха на выходе.

Полезно знать: Перед заливкой стяжки или окончательной отделкой пола обязательно выполните пробный запуск системы под давлением 1.5 от рабочего.

Требования к месту установки

Расстояние от стены до конвектора — не менее 10 см для обслуживания.
Ниша должна быть выше уровня чистового пола, чтобы избежать затопления.
Обязательна вентиляция корпуса — особенно если используется влагачувствительная электроника.
Не устанавливайте конвекторы под сплошные деревянные полы без зазоров — это нарушит циркуляцию воздуха.

Гидравлические схемы и их особенности

Гидравлическая схема определяет, как будет распределяться теплоноситель по системе. От её правильности зависит, насколько равномерно будут прогреваться все помещения и насколько стабильно будет работать каждый конвектор.
Наиболее эффективной считается двухтрубная попутная схема (петля Тихельмана). В ней длина пути теплоносителя от котла до каждого прибора и обратно одинакова. Это обеспечивает автоматическое выравнивание гидравлического сопротивления и упрощает балансировку.
Альтернатива — лучевая разводка, когда от коллектора к каждому конвектору идёт отдельная пара труб. Такой подход идеален для новых домов, так как позволяет точно регулировать подачу, изолировать участки и минимизировать потери.

Автоматизация и управление температурой

Современные внутрипольные конвекторы всё чаще интегрируются в «умные» системы управления микроклиматом. Это позволяет не только поддерживать комфортную температуру, но и экономить энергию, адаптируясь к режиму дня, погоде и присутствию людей.
Базовый уровень — термостатические головки, реагирующие на температуру воздуха в помещении. Продвинутый вариант — электронные термостаты с Wi-Fi, подключённые к центральному контроллеру. Они позволяют управлять обогревом со смартфона, программировать графики и получать уведомления о неисправностях.
Для конвекторов с вентиляторами важна возможность плавной регулировки оборотов (PWM или 0–10 В). Это снижает уровень шума и потребление электроэнергии в ночное время.

Варианты управления

Локальное управление — термоголовка на каждом конвекторе.
Централизованное управление — через комнатный термостат или шлюз (например, KNX, Modbus).
Интеграция с умным домом — совместимость с Apple HomeKit, Google Home, Yandex.Алиса.

Полезно знать: При использовании вентиляторов выбирайте модели с функцией «ночной режим» — они снижают обороты при понижении температуры.

Распространённые ошибки при подключении и как их избежать

Даже опытные монтажники допускают ошибки, которые снижают эффективность системы. Ниже — список самых частых проблем и способы их устранения.

Отсутствие балансировки — дальние конвекторы работают слабо, ближние перегреваются. Решение — установка балансировочных клапанов и их настройка на этапе пуско-наладки.
Неправильный уклон труб — приводит к завоздушиванию. Все участки должны иметь уклон 2–3 мм на метр в сторону котла или воздухоотводчика.
Использование однотрубной схемы для длинных конвекторов — теплообменник не прогревается равномерно. Замена на двухтрубную систему обязательна.
Закрытие решётки ковром или мебелью — блокирует приток холодного воздуха. Не ставьте мебель ближе 20 см от решётки.
Отсутствие сервисного доступа — невозможность очистки теплообменника. Оставляйте люк или съёмную секцию решётки.

Чек-лист перед запуском

Проверка герметичности системы (опрессовка 1.5× рабочее давление)
Настройка балансировочных клапанов
Удаление воздуха из теплообменника
Проверка направления потока (стрелка на корпусе)
Тест вентилятора (если есть)

Экспертное мнение

«За последние годы мы видим рост спроса на внутрипольные конвекторы в загородных домах и лофтах. Главная ошибка заказчиков — попытка сэкономить на системе трубопроводов. Конвектор — это не просто радиатор, он требует качественного гидравлического сопровождения. Лучше потратить больше на монтаж, чем потом страдать от холода у ног.» — Дмитрий Соколов, руководитель монтажной бригады «Климат+», 12 лет в строительстве

По его словам, около 40% обращений по «слабому нагреву» связаны именно с неправильной схемой подключения. Особенно критично это для домов с высокими потолками и панорамным остеклением — там конвекторы работают на пределе, и любые потери снижают комфорт.

Вопросы и ответы

Можно ли подключить внутрипольный конвектор к системе тёплого пола?

Технически возможно, но нецелесообразно. Температура теплоносителя в тёплых полах (35–45 °C) слишком низкая для эффективной работы конвектора. Рекомендуется подключение к основной системе отопления с температурой 70–80 °C на подаче.

Требуется ли отдельный насос для конвектора?

Нет, если он встроен в общую систему с циркуляционным насосом. Однако для длинных контуров или сложных схем можно использовать дополнительный насос на группу конвекторов.

Как часто нужно обслуживать конвектор?

Рекомендуется чистка теплообменника и вентилятора (при наличии) один раз в год. Пыль и ворс снижают теплоотдачу до 30%.

Подходят ли конвекторы для детских комнат?

Да, особенно модели с естественной циркуляцией — они бесшумны. Решётки должны быть с мелкой сеткой, чтобы исключить попадание мелких предметов.

Можно ли использовать антифриз в системе с конвекторами?

Да, но только качественный пропиленгликоль. Этиленгликоль агрессивен к меди и алюминию, из которых сделаны теплообменники.

Заключение

Подключение внутрипольных конвекторов — это не просто монтаж радиатора в полу. Это комплексная инженерная задача, требующая учёта гидравлики, автоматики и архитектурных особенностей помещения. Неправильная схема может свести на нет все преимущества такого решения.

Чтобы система работала эффективно, выбирайте двухтрубную попутную схему, устанавливайте балансировочные и термостатические клапаны, обеспечьте доступ для обслуживания и не экономьте на качестве компонентов.

Оптимальная схема — двухтрубная попутная (петля Тихельмана).
Обязательно используйте балансировочные клапаны и термоголовки.
Избегайте однотрубных схем для конвекторов длиной более 2 метров.
Обеспечьте свободный приток воздуха и доступ к теплообменнику.
Интегрируйте конвекторы в систему «умного дома» для максимального комфорта и экономии.
