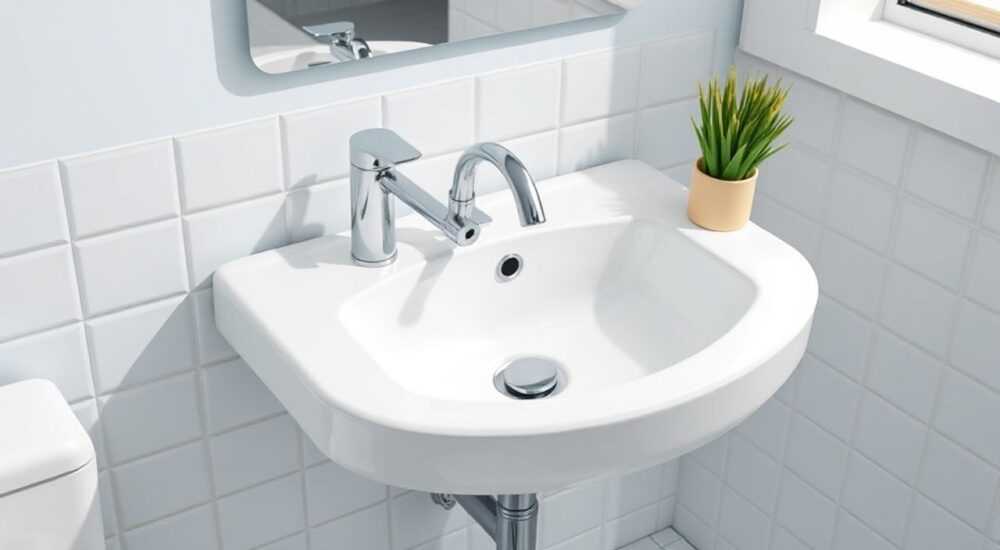

Схема раковины в ванной

Схема раковины в ванной — это не просто чертёж, а ключ к грамотному проектированию санузла, учитывающему эргономику, подводку коммуникаций и эстетику. Правильная планировка обеспечивает удобство эксплуатации, предотвращает протечки и упрощает монтаж. Главное — учитывать тип мойки, расположение труб, высоту установки и пространство вокруг.

В современной ванной комнате раковина — не просто функциональный элемент, а центр гигиенической зоны. От её расположения и конструкции зависит удобство пользования, безопасность и даже срок службы всей сантехнической системы. При этом «схема раковины» — понятие многогранное: оно включает как архитектурное расположение в интерьере, так и техническую разводку водопровода и канализации. Непродуманный монтаж может привести к скрипам, неприятным запахам, обратному току воды или сложностям при ремонте. Поэтому ещё на этапе ремонта необходимо создать детальную схему, которая станет основой для всех последующих работ.

Типы раковин: как выбрать подходящий вариант

Раковины различаются по конструкции, материалу и способу монтажа. Выбор влияет на схему подключения и требования к пространству. Наиболее распространённые типы:

• Накладная (на столешницу) — устанавливается сверху тумбы или каменной поверхности. Требует точной подгонки отверстия и герметизации стыков.
• Врезная (встраиваемая) — монтируется в вырез в столешнице. Часто используется в квартирах с ограниченным пространством.
• Подвесная (консольная) — крепится к стене без опоры снизу. Эстетична, но требует прочного основания и скрытой подводки.
• Полуподвесная — опирается на тумбу, но часть корпуса остаётся открытой. Удобна для доступа к сифону.
• Столешница с интегрированной чашей — цельная конструкция из искусственного камня или керамики. Минимизирует стыки, но сложна в замене.

Материал также играет роль: фаянс популярен за счёт доступности, литой камень — за долговечность, нержавеющая сталь — за практичность в общественных помещениях.

Для правильного выбора стоит оценить:

• Габариты помещения;
• Высоту потолков;
• Расположение стояков;
• Наличие тумбы или ниши;
• Стилистику интерьера.

Например, в хрущёвке лучше использовать узкую подвесную мойку, а в просторной ванной — двойную раковину с интегрированной столешницей.

Когда какая модель предпочтительнее?

Элементы схемы подключения раковины

Схема подключения включает три ключевых компонента: водоснабжение, слив и вентиляцию. Каждый из них должен быть продуман до начала работ.

Первый блок — подводка воды. Она состоит из:

• Гибких шлангов (обычно 35–50 см) из нержавеющей стали с оплёткой;
• Угловых вентилей (перекрывных кранов) — обязательны для ремонта без отключения стояка;
• Фильтров грубой очистки — особенно важны в старых домах с ржавыми трубами.

Второй — сливная система. Основные элементы:

• Сифон (гофрированный или бутылочный) — предотвращает попадание запахов из канализации;
• Отвод в канализационную трубу — должен иметь уклон не менее 2–3%;
• Гидрозатвор — слой воды в сифоне, блокирующий газы.

Третий — вентиляция. Хотя в квартирах она редко делается отдельно, важно, чтобы стояк был выведен выше крыши. Иначе возможны сбои в работе гидрозатвора.

Типы сифонов и их применение

1. Гофрированный — дешёвый и гибкий, но быстро засоряется и не рекомендуется для постоянного использования.
2. Трубчатый (S-образный) — классика, требует точной подгонки по высоте.
3. Бутылочный — легко чистить, не меняет положение при сборке, идеален для тумб.

Размеры и правила установки: нормы и стандарты

ГОСТ и СНиП устанавливают базовые требования к монтажу. Высота установки раковины — от 75 до 85 см от пола до верха чаши. Для детей и людей с ограниченными возможностями — 70–75 см.

Ширина свободного пространства вокруг:

• Спереди — минимум 60 см;
• По бокам — не менее 20 см для комфортного доступа;
• От стены до края — 15 см при наличии смесителя.

Глубина тумбы — от 45 до 55 см, чтобы вмещались колени при умывании. Расстояние от смесителя до задней стенки — не менее 5 см.

Для точного проектирования используйте масштабную схему (1:50). Обозначьте:

• Расположение стояков ХВС и ГВС;
• Центр будущего отверстия под слив;
• Место установки смесителя;
• Габариты тумбы или подставки.

Пример расстановки для подвесной мойки

Как собрать схему монтажа самостоятельно

Если вы планируете делать ремонт своими силами, следуйте пошаговой инструкции.

1. Подготовьте инструменты: уровень, перфоратор, ключи, герметик, рулетка, карандаш.
2. Определите точки подключения: отметьте места выхода труб и электророзеток (если есть подсветка).
3. Соберите тумбу или закрепите кронштейны: для подвесной мойки проверьте несущую способность стены.
4. Установите смеситель: подключите гибкие шланги к вентилям, не перетягивая соединения.
5. Подключите сифон: соберите согласно инструкции, подключите к выпуску раковины и канализации.
6. Проверьте герметичность: откройте воду, проверьте все стыки, дайте поработать 10–15 минут.

Что включить в чек-лист перед монтажом?

• Проверка давления в стояках;
• Наличие всех комплектующих (прокладки, гайки, хомуты);
• Соответствие диаметра сливной трубы (стандарт — 50 мм);
• Наличие ревизионного люка в стене (при скрытой разводке);
• Подтверждение совместимости смесителя и раковины.

Частые ошибки при проектировании схемы

Даже опытные мастера допускают просчёты. Вот самые распространённые:

• Недостаточный уклон сливной трубы — вода не уходит, возникает застой и запах.
• Использование гофры вместо жёсткой трубы — риск деформации и засоров.
• Отсутствие доступа к сифону — невозможность прочистки без демонтажа мебели.
• Неправильная высота установки — неудобно пользоваться, особенно детям и пожилым.
• Отсутствие вентиляционного отвода — при сливе воды из унитаза гидрозатвор может «высасываться».

Особенно опасна ошибка с диаметром трубы. Вместо 50 мм иногда используют 40 мм — это противоречит СНиП и вызывает засоры.

Как избежать проблем: практические советы

1. Делайте схему в масштабе — даже на листке А4.
2. Примеряйте мойку «вживую» перед фиксацией.
3. Используйте качественные фитинги — лучше переплатить, чем менять через год.
4. Оставляйте запас подводки — 10–15 см для манёвра.
5. Фотографируйте каждый этап — пригодится при ремонте.

Экспертное мнение

По его словам, 60% аварий в новых ванных происходит из-за отсутствия доступа к соединениям. «Люди экономят на лючках, а потом вскрывают плитку из-за одной протекшей гайки. Продуманная схема — это не только про удобство, но и про безопасность.»

Вопросы и ответы

Заключение

Правильная схема раковины в ванной — это не просто чертёж, а комплексное решение, сочетающее эргономику, технику и дизайн. От неё зависит, насколько комфортно вы будете умываться каждое утро, сколько времени займёт уборка и будет ли в помещении неприятный запах. Главное — не экономить на проектировании: потратьте пару часов на создание детального плана, и вы избежите множества проблем в будущем.

• Выбирайте тип раковины с учётом размера ванной и стиля интерьера.
• Соблюдайте стандарты по высоте, уклону трубы и расстоянию до стен.
• Всегда устанавливайте перекрывные вентили и качественные сифоны.
• Делайте масштабную схему и проверяйте её перед монтажом.
• Предусматривайте ревизионные лючки и доступ к соединениям.
