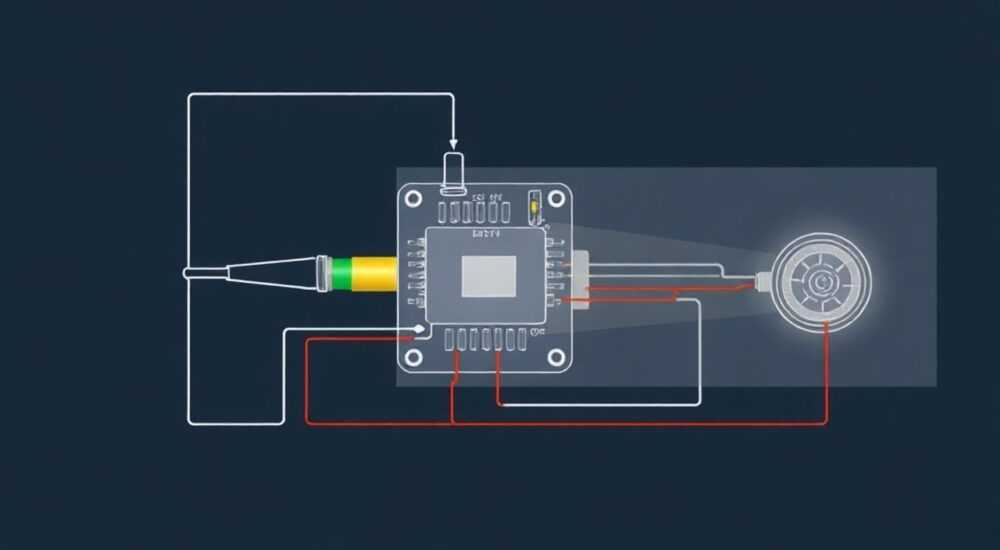

Схема соединения датчика движения

Датчик движения — это устройство, реагирующее на перемещение объектов в зоне контроля. Он широко применяется в системах освещения, охранной сигнализации и «умном доме». Правильная схема подключения напрямую влияет на стабильность работы и безопасность эксплуатации. Ошибки при монтаже могут привести к ложным срабатываниям, короткому замыканию или выходу прибора из строя.

Чтобы датчик движения работал надёжно, важно выбрать правильную схему подключения — последовательную или параллельную — и соблюдать полярность, если используется активное питание. Всегда отключайте электропитание перед началом работ.

Содержание статьи:

Основные типы датчиков движения
По способу подключения
Принцип работы и компоненты
Цветовая маркировка проводов
Подключение к освещению: пошаговая инструкция
Схема с выключателем
Ошибки при монтаже и как их избежать
Таблица: Распространённые неисправности и решения
Дополнительные возможности: таймер, чувствительность, угол обзора
Экспертное мнение
Вопросы и ответы
Заключение

Основные типы датчиков движения

Датчики движения различаются по принципу детекции, способу установки и типу нагрузки. Наиболее распространёнными являются пассивные инфракрасные (PIR), ультразвуковые, микроволновые и комбинированные модели. PIR-датчики фиксируют изменения теплового излучения, исходящего от человека или животного. Они энергоэффективны, недороги и подходят для большинства бытовых задач.

Ультразвуковые датчики испускают высокочастотные звуковые волны и анализируют отражённый сигнал. При движении объекта изменяется частота отражённого импульса (эффект Доплера). Такие устройства чувствительны даже к малейшим перемещениям, но могут реагировать на шумные бытовые приборы. Микроволновые аналоги работают по тому же принципу, но используют радиоволны. Они способны «видеть» сквозь тонкие перегородки, что делает их полезными для охранных систем.

Комбинированные датчики объединяют два или более метода детекции, например, PIR + микроволны. Это снижает вероятность ложных срабатываний. Например, срабатывание происходит только при одновременном обнаружении движения обоими каналами. Такие решения часто используются в банковских хранилищах и на промышленных объектах.

Выбор типа датчика зависит от условий эксплуатации. Для жилых помещений оптимальны PIR-модели. В помещениях с высокой температурной нестабильностью (гаражи, производственные цеха) лучше использовать микроволновые или гибридные устройства.

Полезно знать: Установка датчика напротив окна или источника тепла (радиатора, кондиционера) может вызывать ложные срабатывания из-за колебаний температуры.

По способу подключения

Датчики движения бывают проводными и беспроводными. Проводные модели требуют подключения к электросети и нагрузке через клеммы. Беспроводные работают от батареек и передают сигнал по радиоканалу (например, Zigbee, Wi-Fi, Z-Wave) на контроллер «умного дома». Последние проще в установке, но нуждаются в периодической замене элементов питания.

Проводные — надёжны, не зависят от заряда батареи, подходят для постоянного использования.
Беспроводные — идеальны для арендованного жилья или там, где невозможно проложить кабель.

Принцип работы и компоненты

PIR-датчик состоит из трёх ключевых частей: оптической системы (линзы Френеля), инфракрасного сенсора и электронной платы управления. Линза разделяет пространство на сектора чувствительности. Когда человек пересекает эти сектора, сенсор фиксирует резкое изменение ИК-излучения. Сигнал усиливается и передаётся на плату, которая замыкает цепь нагрузки.

Напряжение питания может быть 12 В, 24 В или 220 В. Бытовые модели чаще всего рассчитаны на 220 В переменного тока. Выходной контакт обычно представляет собой реле — механическое или электронное. Механическое реле долговечно, но со временем может подгорать контакты. Электронное (SSR) работает бесшумно и не имеет износа, но чувствительно к перегрузкам.

Максимальная коммутируемая мощность указывается в техническом паспорте. Для светодиодных ламп достаточно 100–300 Вт, но при подключении нескольких ламп накаливания или галогенных светильников суммарная нагрузка может превысить допустимый предел. В таких случаях требуется дополнительное реле или магнитный пускатель.

Полезно знать: Не подключайте нагрузку, превышающую 80% от максимальной мощности датчика, чтобы избежать перегрева и преждевременного износа контактов.

Цветовая маркировка проводов

Стандартная расцветка клемм:

Коричневый или красный — фаза (L, вход)
Синий — ноль (N, общий)
Чёрный или белый — фаза на нагрузку (выход к светильнику)

Если цвета не соответствуют стандарту, обязательно проверьте схему в инструкции. Некоторые европейские производители используют серый для выхода, а чёрный — для входа.

Цвет провода	Функция	Обозначение на корпусе
Коричневый	Фаза (вход от сети)	L, Line, In
Синий	Ноль	N, Neutral
Чёрный	Фаза на нагрузку	L1, Out, Load

Подключение к освещению: пошаговая инструкция

Правильная схема подключения обеспечивает безопасность и долгий срок службы оборудования. Ниже — алгоритм для стандартного PIR-датчика с питанием 220 В и управлением светильником.

Отключите питание в электрощитке и проверьте отсутствие напряжения индикаторной отвёрткой.
Разберите датчик, сняв крышку для доступа к клеммной колодке.
Подключите провода: фазу (коричневый) — к клемме L, ноль (синий) — к N, выход на светильник (чёрный) — к L1.
Подключите второй провод светильника к нулевой шине (общий N).
Закройте корпус и установите датчик на место.
Включите питание и протестируйте работу.

Если светильник не включается, проверьте положение регуляторов на корпусе: время задержки (TIME), уровень освещённости (LUX) и чувствительность (SENS). По умолчанию TIME выставляют на 5–10 секунд, LUX — в положение «день» (символ солнца), SENS — на максимум.

«Перед финальной установкой протестируйте датчик временно — можно собрать схему на столе с лампочкой. Это сэкономит время и поможет избежать ошибок в труднодоступных местах.» — Алексей Ковалёв, инженер-электрик, 12 лет опыта

Схема с выключателем

Иногда необходимо принудительно отключать автоматическое управление. Для этого в схему добавляют обычный выключатель, который шунтирует датчик. При включении выключателя свет горит постоянно, при выключении — управление переходит к датчику.

Важно: выключатель должен разрывать цепь между датчиком и светильником, а не питание самого датчика. Иначе при отключении он перестанет получать питание и не сможет контролировать ситуацию.

Ошибки при монтаже и как их избежать

Наиболее частые проблемы возникают из-за неправильного подключения, выбора места установки и игнорирования параметров нагрузки. Рассмотрим типичные ошибки.

Перепутаны фаза и ноль. Это может не повлиять на работу, но создаст потенциальную угрозу при обслуживании. Всегда подключайте фазу к клемме L.
Выход подключён к фазе без датчика. Если провод к светильнику взят напрямую со щита, датчик не сможет управлять нагрузкой.
Использование диммируемых ламп без поддержки. Некоторые LED-лампы при работе с датчиками мерцают или не включаются. Используйте лампы с пометкой «подходит для датчиков движения».
Установка за стеклом или в нише. Прозрачные экраны блокируют ИК-излучение. Датчик не будет реагировать на движение.

Полезно знать: Перед покупкой проверьте совместимость датчика с вашим типом ламп. Производители указывают это в спецификации: «минимальная нагрузка 5 Вт», «работает с LED, CFL».

Таблица: Распространённые неисправности и решения

Проблема	Возможная причина	Решение
Не включается свет	Нет питания, перепутаны провода	Проверьте напряжение на L и N, сверьтесь со схемой
Ложные срабатывания	Рядом источник тепла, насекомые в корпусе	Переместите датчик, очистите линзу
Свет гаснет слишком быстро	Выставлено короткое время задержки	Отрегулируйте TIME (обычно 1–15 мин)
Не реагирует на движение	Низкая чувствительность, загрязнена линза	Очистите, увеличьте SENS, проверьте угол установки

Дополнительные возможности: таймер, чувствительность, угол обзора

Современные датчики оснащаются тонкой настройкой параметров. Регуляторы TIME, LUX и SENS позволяют адаптировать устройство под конкретные условия.

TIME — задаёт время, в течение которого свет остаётся включённым после последнего движения. От 5 секунд до 15 минут.
LUX — определяет порог освещённости, при котором датчик активируется. Полезно для уличных моделей: днём свет не включается, ночью — работает автоматически.
SENS — регулирует чувствительность к движению. В больших помещениях выставляют максимум, в узких коридорах — среднее значение, чтобы избежать реакции на соседние зоны.

Угол обзора зависит от конструкции линзы. У настенных моделей он составляет 110–180° по горизонтали и 90–120° по вертикали. Потолочные датчики имеют круговой обзор (360°), что удобно для холлов и офисов. Уличные прожекторы с датчиком часто имеют узконаправленный луч — до 120°, но с большой дальностью (до 12 м).

Новые модели поддерживают интеграцию с умным домом. Через приложение можно задавать графики работы, получать уведомления о срабатываниях, объединять несколько датчиков в сценарии. Например, при движении в прихожей включается свет в коридоре и на кухне.

«Если вы живёте в регионе с длинными летними вечерами, установите LUX на минимальное значение. Так свет будет включаться только при реальной темноте, а не при облачности.» — Марина Петрова, специалист по «умному дому»

Экспертное мнение

«За последние годы значительно выросла надёжность PIR-сенсоров. Современные чипы умеют отличать человека от животного по траектории и скорости движения. Но главная проблема остаётся — неграмотный монтаж. Я рекомендую перед установкой делать тестовую сборку и всегда использовать автоматический выключатель (УЗО) в цепи. Это защитит от утечек тока.» — Дмитрий Смирнов, руководитель сервисной службы «ЭлектроМонтаж», 15 лет в сфере

По его словам, около 40% обращений связаны с неправильным подключением. Особенно часто ошибаются при использовании нескольких датчиков в одной зоне. В этом случае применяют параллельное подключение выходов — все L1 соединяются вместе и идут на одну нагрузку. При срабатывании любого датчика цепь замыкается.

Также эксперт отмечает рост популярности IP-датчиков с видеоконтролем. Они не только включают свет, но и отправляют фото или видео на смартфон. Это особенно актуально для дач и загородных домов.

Вопросы и ответы

Можно ли подключить несколько светильников к одному датчику?

Да, при условии, что суммарная мощность не превышает допустимую. Если нагрузка велика, используйте промежуточное реле. Например, датчик включает катушку реле, а контакты реле коммутируют группу ламп.

Почему датчик срабатывает от кошки?

Животные излучают тепло и движутся — это триггер для PIR. Некоторые модели имеют функцию «игнорирование животных до 20 кг». Также помогает правильная установка: выше уровня прыжка, под углом, исключающим попадание питомца в зону.

Какой датчик выбрать для улицы?

Ищите модели с классом защиты IP65 и выше, устойчивые к перепадам температур. Предпочтительны с двойной детекцией (PIR + микроволны) и возможностью регулировки угла.

Можно ли установить датчик движения вместо обычного выключателя?

Да, многие модели выпускаются в форм-факторе подрозетника. Они монтируются в стену аналогично выключателю и подходят для замены в уже готовой проводке.

Заключение

Схема подключения датчика движения — это не просто набор проводов, а продуманная система, обеспечивающая комфорт, безопасность и энергоэффективность. Правильный выбор типа датчика, точное соблюдение электрической схемы и грамотная настройка параметров — залог стабильной работы.

Автоматизация освещения снижает энергопотребление на 30–70% в зависимости от режима использования. Датчики движения — один из самых простых и эффективных способов внедрить «умные» технологии в повседневную жизнь.

Всегда отключайте питание перед подключением.
Следите за цветовой маркировкой и назначением клемм.
Учитывайте мощность нагрузки и тип ламп.
Используйте регулировки TIME, LUX и SENS для точной настройки.
При сложных схемах подключения применяйте промежуточные реле.
