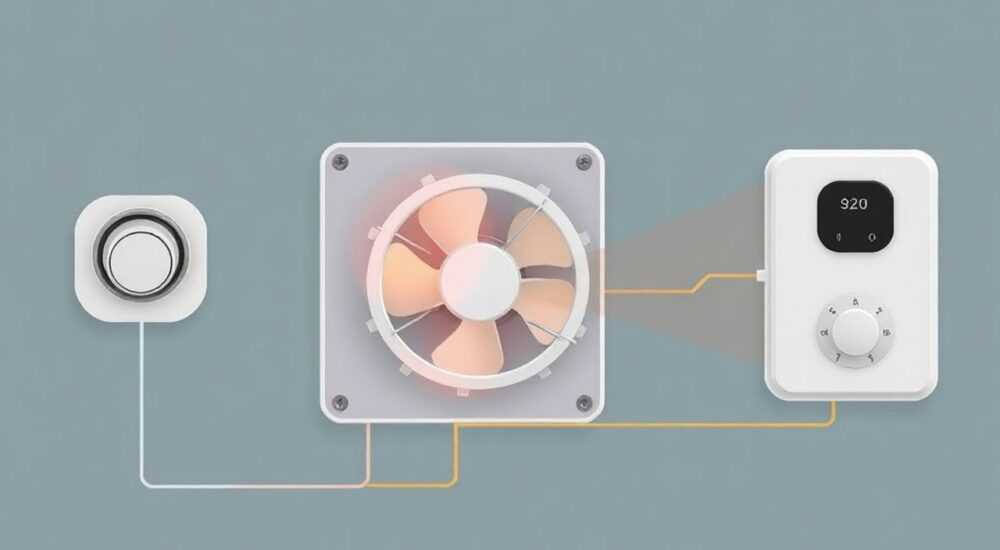

Схема тепловентилятора с терморегулятором

Тепловентилятор с терморегулятором — это эффективное решение для поддержания комфортной температуры в помещении, сочетающее нагревательный элемент и систему автоматического контроля температуры. Такое устройство не только быстро прогревает воздух, но и поддерживает заданный температурный режим, предотвращая перегрев и экономя электроэнергию. Схема его работы основана на взаимодействии нагревательного блока, вентилятора и термостата, который управляет включением и выключением прибора.

Схема тепловентилятора с терморегулятором включает нагревательный элемент, вентилятор и датчик температуры, соединённые в единую электрическую цепь. Для надёжной и безопасной работы важно правильно выбрать компоненты и обеспечить корректную коммутацию.

Содержание статьи:

Принцип работы тепловентилятора с терморегулятором
Основные компоненты схемы
Типы терморегуляторов: выбор и особенности
Монтаж и подключение: пошаговая инструкция
Шаг 1: Подготовка компонентов
Шаг 2: Сборка корпуса
Шаг 3: Электрическое подключение
Шаг 4: Тестирование
Распространённые ошибки и способы их устранения
Экспертное мнение
Вопросы и ответы
Заключение

Принцип работы тепловентилятора с терморегулятором

Тепловентилятор с терморегулятором работает по простому, но эффективному алгоритму: при включении устройства вентилятор начинает обдувать нагревательный элемент, который передаёт тепло проходящему воздуху. Этот тёплый поток распространяется по помещению, повышая общую температуру. Терморегулятор отслеживает текущую температуру с помощью встроенного датчика и, как только она достигает заданного значения, размыкает цепь питания нагревателя. При остывании воздуха ниже порога — снова включает нагрев.

Такой цикл позволяет поддерживать стабильную температуру без постоянного вмешательства пользователя. Это особенно важно в помещениях с переменными условиями — например, в гаражах, мастерских или на дачах, где резкие перепады температур могут быть частыми. Автоматизация процесса снижает нагрузку на электросеть и увеличивает срок службы оборудования.

Важно понимать, что терморегулятор не регулирует мощность нагрева, а лишь управляет включением и выключением устройства. Поэтому эффективность системы зависит не только от точности датчика, но и от правильного расположения самого прибора. Если установить его слишком близко к источнику холода или тепла, показания будут искажены.

Полезно знать: Терморегулятор должен быть установлен в зоне свободной циркуляции воздуха, чтобы получать объективные данные о температуре в помещении, а не около горячего корпуса вентилятора.

Основные компоненты схемы

Для сборки или диагностики тепловентилятора с терморегулятором необходимо чётко представлять, из каких элементов состоит электрическая схема. Основными компонентами являются:

Нагревательный элемент (ТЭН) — преобразует электрическую энергию в тепло;
Вентилятор — обеспечивает принудительную циркуляцию воздуха через нагреватель;
Терморегулятор — автоматически включает и выключает питание нагревателя в зависимости от температуры;
Блок питания и защита — предохранители, автоматические выключатели, УЗО;
Корпус и система вентиляции — направляет поток воздуха и обеспечивает безопасность.

Нагревательный элемент может быть выполнен в виде спирали, керамической пластины или масляного радиатора. В бытовых тепловентиляторах чаще всего используются спиральные или керамические ТЭНы, так как они быстро нагреваются и имеют компактные размеры. Керамические элементы более долговечны и безопасны — они не раскаляются докрасна, снижая риск возгорания пыли.

Вентилятор, как правило, представляет собой осевой или центробежный тип двигателя. Он подключается напрямую к сети или через дополнительный переключатель скоростей. В некоторых моделях предусмотрена задержка включения вентилятора после старта нагрева, чтобы избежать выброса холодного воздуха.

Терморегулятор может быть механическим (биметаллической пластиной) или электронным (с цифровым дисплеем). Первые проще и дешевле, вторые — точнее и функциональнее. Электронные модели позволяют задавать температуру с точностью до 0,5 °C и часто имеют дополнительные функции: таймер, Wi-Fi-управление, программирование графика.

Компонент	Функция	Типичные параметры
ТЭН	Нагрев воздуха	300–2000 Вт, 220 В
Вентилятор	Циркуляция воздуха	25–60 Вт, 12–220 В
Терморегулятор	Контроль температуры	Диапазон: 5–40 °C, погрешность ±1 °C
Защита	Предотвращение перегрузки	Автомат 6–16 А, термопредохранитель

«Выбор компонентов должен учитывать совместимость по напряжению и мощности. Например, использование 12-вольтового вентилятора в 220-вольтовой схеме приведёт к мгновенному выходу из строя.» — Алексей Миронов, инженер-электрик, 15 лет опыта

Типы терморегуляторов: выбор и особенности

Терморегулятор — «мозг» всей системы. От его типа и качества зависит стабильность работы и энергоэффективность. На рынке представлены три основных категории:

Механические — работают на основе биметаллической пластины, которая изгибается при изменении температуры. Просты, надёжны, но имеют большую погрешность (до 3 °C).
Электронные аналоговые — используют термисторы для измерения температуры. Более точные, чем механические, но без цифрового интерфейса.
Цифровые программируемые — оснащены микроконтроллером, LCD-дисплеем и возможностью настройки графиков. Погрешность — до 0,5 °C.

Для бытового использования механические терморегуляторы остаются популярными благодаря низкой стоимости и долговечности. Однако если важна точность — например, в детской комнате или серверной — стоит рассмотреть цифровые модели. Они позволяют задать разные температурные режимы на день и ночь, а также удалённо управлять обогревом через смартфон.

При выборе терморегулятора важно обратить внимание на его коммутируемую мощность. Большинство бытовых моделей рассчитаны на нагрузку до 16 А (около 3,5 кВт). Если вы планируете использовать мощный тепловентилятор (например, 4 кВт), потребуется внешний магнитный пускатель (контактор), который будет управляться от терморегулятора.

Полезно знать: Некоторые терморегуляторы имеют встроенный датчик температуры, другие — выносной. Выносной датчик удобен, когда нужно контролировать температуру в удалённой зоне, например, у пола или за перегородкой.

Монтаж и подключение: пошаговая инструкция

Сборка тепловентилятора с терморегулятором требует базовых знаний электротехники и соблюдения мер безопасности. Ниже — подробная инструкция для самостоятельного монтажа.

Шаг 1: Подготовка компонентов

Выберите ТЭН подходящей мощности (до 2 кВт для домашнего использования);
Подберите вентилятор с нужным напряжением (220 В или 12 В с блоком питания);
Установите терморегулятор с запасом по мощности (минимум 16 А);
Подготовьте провода сечением не менее 1,5 мм², клеммники, корпус.

Шаг 2: Сборка корпуса

Разместите ТЭН и вентилятор внутри термостойкого корпуса, обеспечив зазор между ними. Убедитесь, что воздух свободно проходит через нагреватель. Используйте решётки для защиты от пыли и случайного прикосновения.

Шаг 3: Электрическое подключение

Схема подключения:

Фаза (L) подаётся на вход терморегулятора;
Выход терморегулятора соединяется с одним контактом ТЭНа;
Второй контакт ТЭНа подключается к нулю (N);
Вентилятор можно подключить параллельно ТЭНу или отдельно — с задержкой через реле времени.

Если используется низковольтный вентилятор (12 В), подключите его через импульсный блок питания 220/12 В. Это повысит безопасность и снизит шум.

Шаг 4: Тестирование

Перед первым запуском проверьте все соединения, убедитесь в отсутствии замыканий. Включите устройство и протестируйте работу: вентилятор должен начать работать сразу, нагрев — после срабатывания терморегулятора. Проверьте, отключается ли нагрев при достижении заданной температуры.

«Обязательно установите термопредохранитель на корпусе ТЭНа — он защитит от перегрева в случае отказа основного терморегулятора.» — Елена Ковалёва, специалист по системам отопления

Распространённые ошибки и способы их устранения

Даже при правильной схеме возможны проблемы. Ниже — типичные неисправности и пути их решения.

Тепловентилятор не включается: проверьте питание, целостность предохранителя, состояние терморегулятора. Возможен обрыв цепи или окисление контактов.
Нагрев включается, но не выключается: вероятно, заклинил терморегулятор или повреждён датчик. Замените термостат или проверьте его работу мультиметром.
Идёт холодный воздух: вентилятор работает, но ТЭН не нагревается. Причина — перегоревший нагреватель или обрыв в цепи управления.
Устройство отключается слишком рано: датчик терморегулятора расположен рядом с ТЭНом и получает ложные сигналы. Переместите датчик в зону реального микроклимата.
Сильный шум: неисправен вентилятор, изношены подшипники или попала посторонняя частица.

Для диагностики используйте мультиметр: проверьте сопротивление ТЭНа (должно соответствовать заявленной мощности), целостность цепи терморегулятора, напряжение на входах. Не забывайте отключать устройство от сети перед любыми манипуляциями.

Полезно знать: Регулярная очистка тепловентилятора от пыли продлевает срок службы и предотвращает перегрев. Рекомендуется проводить чистку раз в 1–2 месяца при активном использовании.

Экспертное мнение

«Сегодня всё больше пользователей переходят на умные терморегуляторы — они не просто экономят до 20% электроэнергии, но и адаптируются к образу жизни владельца. Например, система может снижать температуру ночью и повышать её перед пробуждением. Это особенно актуально для загородных домов, где нет центрального отопления.» — Дмитрий Лебедев, эксперт по «умному дому», 12 лет в сфере автоматизации

По его словам, будущее — за интеграцией с голосовыми помощниками и экосистемами: Google Home, Яндекс.Алиса, Apple HomeKit. Уже сейчас можно найти модели терморегуляторов, которые управляются через приложение и реагируют на погоду за окном, влажность и даже наличие людей в помещении.

Вопросы и ответы

Можно ли использовать тепловентилятор с терморегулятором в ванной?

Да, но только при условии использования влагозащищённого корпуса (минимум IP44) и установки УЗО. Лучше выбирать модели с дистанционным управлением, чтобы не подходить к прибору мокрыми руками.

Какова нормальная температура срабатывания терморегулятора?

Стандартный диапазон — от 5 до 40 °C. Большинство пользователей устанавливают 20–24 °C для комфортного проживания. Каждый градус выше этого диапазона увеличивает энергопотребление на 5–7%.

Почему терморегулятор щёлкает при работе?

Это нормальное явление — внутренние контакты замыкаются и размыкаются при достижении порога температуры. Щелчки слышны в тишине, особенно у механических моделей.

Можно ли подключить несколько ТЭНов к одному терморегулятору?

Да, но суммарная мощность не должна превышать допустимую нагрузку термостата. При превышении — используйте магнитный пускатель.

Нужно ли отключать тепловентилятор на ночь?

Не обязательно, если он оборудован терморегулятором и защитой от перегрева. Однако для безопасности рекомендуется использовать устройства с сертификатами безопасности (ГОСТ, CE).

Заключение

Схема тепловентилятора с терморегулятором — это сочетание простоты и эффективности. Правильно собранное устройство обеспечивает стабильный микроклимат, экономит электроэнергию и работает автономно. Ключевые факторы успеха — грамотный выбор компонентов, соблюдение правил подключения и внимание к деталям монтажа.

Главное — помнить, что безопасность превыше всего. Даже самая совершенная схема может стать источником риска при неправильной эксплуатации. Используйте качественные материалы, устанавливайте защиту и регулярно проводите техническое обслуживание.

Терморегулятор должен соответствовать мощности нагревателя.
Размещайте датчик в зоне свободного доступа воздуха.
Используйте термопредохранители для дополнительной защиты.
Цифровые термостаты обеспечивают более точный контроль.
Регулярная чистка продлевает срок службы устройства.
