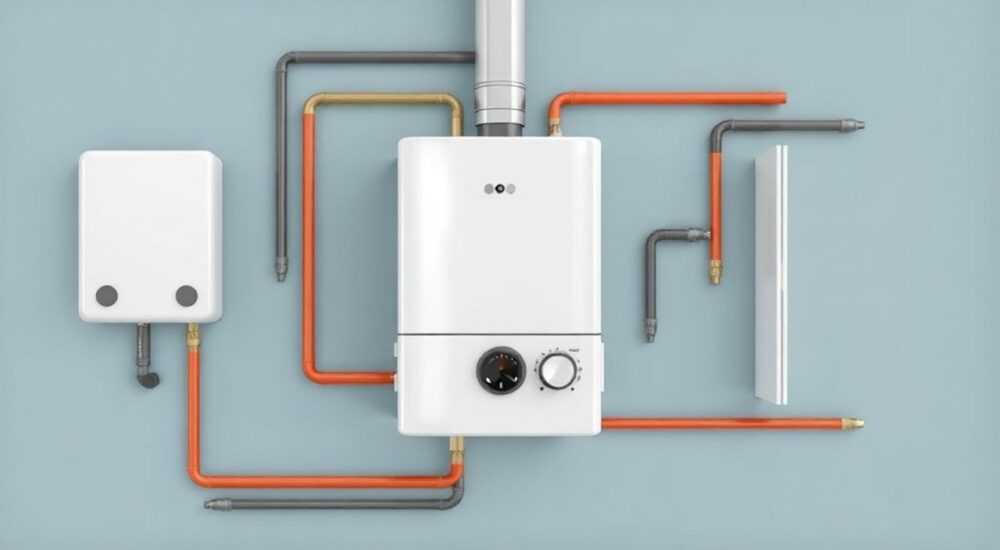

Схема установки электрического котла отопления

Электрический котел — это современное, экологичное и безопасное решение для отопления частного дома или квартиры. Его установка требует тщательного планирования, соблюдения норм электробезопасности и понимания принципов работы всей системы отопления. В отличие от газовых или твердотопливных аналогов, электрокотлы не нуждаются в дымоходе и сложной вентиляции, но предъявляют высокие требования к электросети и качеству монтажа.

Выбор подходящего электрического котла

Перед тем как приступить к установке, важно правильно выбрать котел, соответствующий площади помещения, типу системы отопления и условиям электропитания. Электрические котлы бывают нескольких типов: ТЭНовые, индукционные и электродные. Каждый из них имеет свои особенности, плюсы и минусы.
ТЭНовые котлы — наиболее распространенные. Они работают по принципу обычного чайника: вода нагревается за счет сопротивления металлического нагревательного элемента. Такие устройства просты в обслуживании, легко ремонтируются (можно заменить ТЭН), но со временем накапливают накипь, что снижает КПД. Индукционные котлы используют электромагнитное поле для нагрева теплообменника. Они долговечны, не подвержены коррозии и практически не имеют движущихся частей, но стоят дороже и требуют более сложной настройки. Электродные котлы передают ток непосредственно теплоносителю, вызывая его ионизацию и нагрев. Их преимущество — высокая скорость нагрева, но они чувствительны к составу воды и требуют строгого контроля за химическими параметрами теплоносителя.

При выборе также обращайте внимание на наличие модуляции мощности, встроенного циркуляционного насоса, расширительного бака и возможности подключения к терморегулятору. Современные модели поддерживают Wi-Fi-управление, что позволяет программировать режимы отопления удаленно.

Критерии выбора по ключевым параметрам

• Мощность: рассчитывается исходя из площади, климатической зоны и уровня утепления. Для средней полосы России на 10 м² требуется около 1–1,2 кВт.
• Напряжение питания: однофазные (220 В) — до 8 кВт; трехфазные (380 В) — свыше 8 кВт. При мощности выше 8 кВт подключение к трехфазной сети обязательно.
• Тип установки: настенный (до 12 кВт) или напольный (более мощные модели).
• Степень защиты (IP): для котельной оптимально IP24 — защита от брызг и пыли.

Подготовка к монтажу: что нужно учесть заранее

Установка электрического котла начинается не с подключения проводов, а с анализа существующих условий. Нужно оценить состояние электропроводки, место установки, доступ к системе и возможность интеграции с другими элементами отопления.
Прежде всего, определите точку монтажа. Котел должен располагаться вертикально, на прочной стене, желательно в отдельном помещении — котельной. Минимальные расстояния: 50 см до потолка, 30 см до пола, 50 см сбоку от других предметов. Это обеспечит доступ для обслуживания и вентиляцию корпуса. Не устанавливайте котел в ванной, туалете или сыром подвале — высокая влажность может привести к короткому замыканию.
Следующий этап — проверка электросети. Подсчитайте суммарную нагрузку: котел + насосы + другое оборудование. Убедитесь, что вводной автомат и кабель выдерживают эту нагрузку. Например, котел 9 кВт при 380 В потребляет около 13,7 А. С учетом запаса в 20% нужен автомат на 16 А и медный кабель сечением не менее 4 мм² (для трехфазной сети). Для однофазного подключения 6 кВт — это уже 27 А, значит, нужен кабель 6 мм² и автомат на 32 А.

Также подготовьте систему отопления. Убедитесь, что трубы чистые, нет утечек, а радиаторы правильно развоздушены. Если система старая, рекомендуется промыть ее специальным составом. Заполнение теплоносителем лучше делать после монтажа, но до подачи питания.

Что входит в подготовительный комплект?

• Выделенная линия электропитания с УЗО и автоматом.
• Группа безопасности (мембранный клапан, манометр, воздухоотводчик).
• Расширительный бак (минимум 10% от объема системы).
• Циркуляционный насос (если не встроен в котел).
• Фильтр грубой очистки на подаче.
• Шаровые краны на входе и выходе котла для демонтажа.

Представьте, что котел — это сердце системы. Оно должно быть защищено, как и любой жизненно важный орган. Поэтому ни в коем случае не экономьте на автоматике и защите.

Схема подключения электрического котла

Правильная схема подключения — залог безопасности и эффективной работы. Она включает три основных контура: гидравлический, электрический и аварийный.
Гидравлическая схема стандартна: подача от котла → система отопления → обратка → котел. На подающей линии устанавливается группа безопасности (в разрыве между котлом и первым радиатором). Расширительный бак подключается к обратному трубопроводу, чтобы минимизировать температурные колебания в мембране. Циркуляционный насос монтируется на обратке, перед котлом.

Электрическая схема более ответственна. Питание подается через отдельный автоматический выключатель и УЗО (или дифавтомат). Для однофазного котла: L (фаза), N (ноль), PE (земля). Для трехфазного: L1, L2, L3, N, PE. Все провода маркируются. Запрещено использовать ноль от другой линии.

Пошаговая схема электроподключения

1. Отключите вводной автомат и повесьте табличку «Не включать! Работают люди».
2. Проложите кабель от щитка к месту установки котла (лучше в гофре).
3. Подключите кабель к УЗО (30 мА) и автомату (по номиналу котла).
4. Заведите провода в клеммную коробку котла согласно схеме в паспорте.
5. Подключите датчики: комнатный термостат, датчик температуры теплоносителя, при необходимости — датчик уличной температуры.
6. Проверьте целостность заземления — сопротивление не более 4 Ом.
7. Включите питание и проверьте работу индикации.

Если котел подключается к терморегулятору, используйте отдельную низковольтную линию (например, кабель КСПВ 2×0,75). Это повысит точность управления и сэкономит до 15% электроэнергии.

Монтаж и настройка системы отопления

После подготовки всех компонентов можно приступать к физическому монтажу. Начните с установки котла на стену. Используйте шаблон из инструкции, просверлите отверстия, вставьте дюбели и закрепите корпус. Убедитесь, что он строго вертикален — перекос более 3° может привести к завоздушиванию.
Далее подключите трубопроводы. Лучше использовать металлопластик или PPR с фитингами. Медные трубы допустимы, но дороги. Избегайте стальных — они подвержены коррозии. Все соединения герметизируйте льняной паклей с уплотнительной пастой или ФУМ-лентой. После сборки откройте краны и медленно заполните систему водой. Следите за манометром — давление должно быть в пределах 1,0–1,5 бар.
Затем удалите воздух. Откройте краны Маевского на радиаторах, начиная с нижних этажей. Воздух выйдет с характерным шипением. Когда потечет вода — закройте кран. Также выпустите воздух из котла и циркуляционного насоса.

Пусконаладочные работы

• Проверьте герметичность всех соединений под давлением (1,5–2 бара).
• Включите питание и запустите котел в тестовом режиме (без нагрева).
• Задайте минимальную температуру (40 °C) и включите насос.
• Убедитесь, что насос работает без шума и вибраций.
• Постепенно увеличьте температуру до рабочей (70–80 °C).
• Проверьте срабатывание группы безопасности при 3 барах (в сервисном режиме).

Настройте автоматику: задайте график работы, температуру в зависимости от времени суток, подключите погодозависимую регулировку при наличии датчика. Современные котлы позволяют сохранять до 5 режимов, что удобно для разных дней недели.

Типичные ошибки при установке и как их избежать

Даже опытные мастера допускают ошибки, которые ведут к сбоям, авариям или сокращению срока службы оборудования. Ниже — самые распространенные просчеты и пути их решения.
Первая ошибка — использование общей электролинии. Подключение котла к розетке на кухне или в гараже приводит к перегрузке и отключению автомата. Решение: выделенная линия от щитка.
Вторая — игнорирование УЗО. Без него при пробое фазы на корпус возможен удар током. Даже если есть заземление, УЗО реагирует быстрее. Обязательно устанавливайте УЗО на 30 мА.
Третья — неправильный выбор места. Установка котла за шкафом или в труднодоступном углу затрудняет обслуживание. Через год вы сами будете ругать прошлое себя.
Четвертая — отсутствие фильтра. Грязь в системе забивает ТЭНы и насос, снижая КПД. Фильтр грубой очистки стоит недорого, но спасает тысячи рублей на ремонте.
Пятая — неверный расчет расширительного бака. При недостаточном объеме давление растет слишком быстро, и срабатывает клапан. Формула: Vбака = (Vсистемы × ΔT × k) / (1 – Pmin/Pmax), где k — коэффициент расширения воды (~4%).

Эксплуатация и обслуживание: советы экспертов

Электрический котел — один из самых неприхотливых видов отопительного оборудования, но и он требует ухода. Профилактика продлит срок службы и снизит расходы на электроэнергию.
Рекомендуется проводить техническое обслуживание раз в год, желательно осенью. Алгоритм:

• Отключите питание и слейте воду из котла.
• Демонтируйте ТЭНы (в ТЭНовых моделях) и удалите накипь раствором лимонной кислоты (10%) или специальным реагентом.
• Промойте теплообменник и насос.
• Проверьте состояние уплотнителей и при необходимости замените.
• Очистите корпус от пыли.
• Проверьте затяжку электрических контактов.

Если используется вода, меняйте ее каждые 2 года. Лучше применять незамерзающий теплоноситель с антикоррозийными присадками, особенно в домах с периодическим проживанием.

Как снизить расход электроэнергии?

• Установите программируемый термостат — экономия до 20%.
• Утеплите дом: стены, крышу, окна. Каждый потерянный киловатт — это деньги.
• Используйте ночную тарифную зону (при наличии двухтарифного счетчика).
• Настройте погодозависимое регулирование — котел сам подстраивается под внешнюю температуру.

Вопросы и ответы

Заключение

Установка электрического котла — ответственный процесс, требующий комплексного подхода. От выбора модели до пусконаладочных работ каждый этап влияет на безопасность, эффективность и срок службы системы. Главное — не экономить на качестве материалов, защите и проекте.

• Выбирайте котел по мощности, типу и условиям электропитания.
• Подключайте только через выделенную линию с УЗО и автоматом.
• Соблюдайте схему гидравлического и электрического подключения.
• Регулярно обслуживайте котел: чистка, промывка, проверка контактов.
• Используйте автоматику для снижения расхода электроэнергии.
