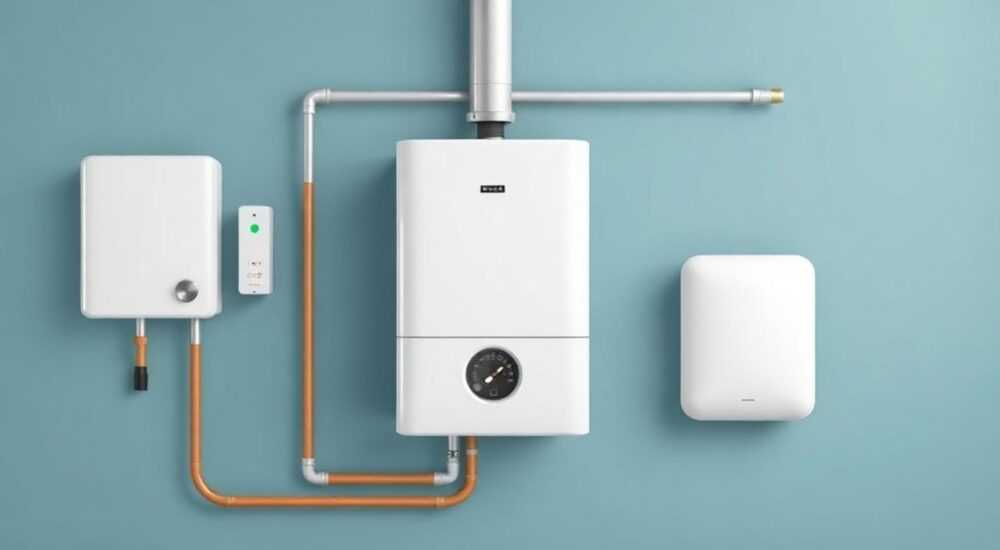

Схема установки электрического котла

Электрический котёл — это компактное, экологичное и простое в монтаже решение для отопления дома. Его установка требует соблюдения норм электробезопасности, гидравлической совместимости с системой и правильного подключения к сети. Главное — чётко следовать инструкциям производителя и привлекать лицензированных специалистов при работах с электричеством.

Выбор места для установки

Размещение электрокотла — первый и один из самых важных этапов. От этого зависит безопасность, доступность для обслуживания и эффективность работы всей системы отопления. Котёл должен находиться в сухом, хорошо проветриваемом помещении, защищённом от прямых осадков и перепадов температур. Чаще всего его устанавливают в подвале, котельной, кладовке или на кухне.

Помещение должно обеспечивать свободный доступ со всех сторон, особенно с фронтальной — для диагностики, ремонта и регулярной проверки. Минимальное расстояние до стен — 30 см сбоку и сзади, 50 см спереди. Над котлом не должно быть открытых источников воды, например, труб холодного водоснабжения без изоляции.

Котёл нельзя размещать в местах с высокой влажностью — ванной комнате, душевой, бане. Даже если устройство имеет высокую степень защиты (IP44 и выше), длительный контакт с паром снижает срок службы электроники. Также важно избегать установки рядом с легковоспламеняющимися материалами: деревянными панелями, шторами, бумагой.

Если вы планируете использовать котёл как основной источник тепла, убедитесь, что рядом есть место для расширительного бака, циркуляционного насоса и группы безопасности. Эти элементы могут быть встроены в сам котёл, но у бюджетных моделей их нужно монтировать отдельно.

Требования к электропитанию

Электрокотёл — энергоёмкое устройство. Даже модель на 9 кВт потребляет около 40 А при 220 В. Это значит, что стандартная розетка на 16 А не подойдёт. Питание должно подаваться напрямую от щита через отдельный автоматический выключатель и УЗО (устройство защитного отключения).

Для котлов до 12 кВт используется однофазное питание (220 В), свыше — трёхфазное (380 В). Трёхфазное подключение снижает нагрузку на каждую фазу, предотвращает перекос и позволяет использовать более мощные модели. Например, котёл на 18 кВт будет потреблять по 27 А на каждой фазе вместо 81 А на одной.

Выбор сечения кабеля зависит от мощности. Вот ориентировочные значения:

Кабель должен быть медным, с двойной изоляцией (например, ВВГнг-LS). Прокладка — в гофре или кабель-канале. Запрещено использовать алюминиевые провода. Все соединения выполняются в распределительной коробке или непосредственно в клеммнике котла.

Также обязательны заземление и УЗО. УЗО подбирается с током утечки 30 мА и номиналом выше, чем у автомата (например, УЗО 40 А при автомате C32). Это обеспечивает селективность срабатывания.

Подготовка системы отопления

Перед монтажом котла система отопления должна быть готова к подключению. Она может быть однотрубной, двухтрубной, с естественной или принудительной циркуляцией. Современные электрокотлы рассчитаны на работу с закрытыми системами под давлением до 3 бар.

Сначала проверьте герметичность контура. Заполните систему водой и создайте давление 1.5–2 бар. Выдержите 24 часа. Если стрелка манометра не опускается — утечек нет. При обнаружении протечек устраните их до установки котла.

Система должна быть промыта. За годы эксплуатации в трубах скапливается накипь, ржавчина, окалина. Они могут повредить ТЭНы или забить фильтр. Используйте специальные промывочные составы или обратитесь в сервис.

Обязательные элементы системы:

• Расширительный бак — компенсирует увеличение объёма теплоносителя при нагреве;
• Циркуляционный насос — обеспечивает движение воды (если нет встроенного);
• Группа безопасности — состоит из манометра, воздухоотводчика и предохранительного клапана (обычно 3 бар);
• Фильтр грубой очистки — защищает котёл от механических загрязнений.

Расширительный бак монтируется на обратной магистрали перед котлом. Его объём должен быть не менее 10% от общего объёма системы. Например, для дома 100 м² с системой на 600 л — бак 60 л.

Монтаж котла по шагам

Шаг 1: Фиксация котла

Настенный котёл крепится на металлические кронштейны, которые идут в комплекте. Разметьте точки под сверление по уровню. Используйте дюбели по бетону или анкерные болты. После установки проверьте вертикальность строительным уровнем.

Шаг 2: Подключение труб

На корпусе котла указаны маркировки: «подача» (стрелка вверх) и «обратка» (стрелка вниз). Подключайте соответственно. Используйте американки (резьбовые соединения с накидной гайкой) — они позволяют легко демонтировать котёл.

Шаг 3: Установка дополнительных узлов

Перед котлом на обратке установите фильтр грубой очистки. На подаче — группу безопасности, если она не встроена. Расширительный бак подключается к обратной магистрали через тройник.

1. Отключите электропитание в щите.
2. Подключите заземляющий провод к клемме PE.
3. Заведите фазу, ноль и землю в клеммную колодку котла согласно схеме.
4. Закройте крышку и проверьте надёжность контактов.

Подключение трубопроводов

Используйте трубы, совместимые с температурой до 95 °C. Подходят металлопластик, сшитый полиэтилен (PEX), медь, реже — полипропилен. Диаметр труб — не менее DN15 (½ дюйма) для котлов до 12 кВт.

Схема подключения:

• Обратка → фильтр → насос (если внешний) → котёл;
• Котёл → группа безопасности → подача → радиаторы.

Обязательно установите шаровые краны на входе и выходе котла. Это позволит снять устройство без слива всей системы. Также рекомендуется поставить краны на каждый радиатор для балансировки.

После монтажа заполните систему теплоносителем. Откройте краны, удалите воздух через краны Маевского на радиаторах. Давление должно быть 1.2–1.5 бар при холодной системе.

Заземление и автоматика безопасности

Заземление — не просто формальность. Оно защищает от пробоя фазы на корпус. Даже при наличии УЗО заземление обязательно. Провод РЕ должен быть подключён к шине заземления в щите и к клемме котла.

Автоматика включает:

• Термостат — поддерживает заданную температуру в помещении;
• График работы — программируемый режим отопления;
• Защита от замерзания — включает котёл при падении температуры ниже +5 °C;
• Блокировка при отсутствии циркуляции — предотвращает перегрев.

Современные котлы поддерживают Wi-Fi и управление через смартфон. Это удобно для удалённого контроля и экономии энергии.

Запуск и настройка

Перед первым включением:

• Проверьте уровень воды в системе;
• Убедитесь, что все краны открыты;
• Удалите воздух из котла и радиаторов;
• Проверьте затяжку электрических контактов.

Включите автомат в щите. На дисплее котла появится температура. Установите желаемый режим: например, 60 °C для подачи. Через 10–15 минут система выйдет на рабочий режим.

Настройте терморегулятор. Если используется комнатный датчик, разместите его на высоте 1.5 м от пола, вдали от окон, батарей и прямых солнечных лучей.

Частые ошибки при установке

• Подключение через розетку. Даже с качественной розеткой риск перегрева остаётся. Только жёсткое подключение.
• Отсутствие заземления. Это нарушает ПУЭ и делает использование опасным.
• Неправильный выбор сечения кабеля. Перегрев проводки — частая причина пожаров.
• Монтаж без фильтра. Грязь выводит из строя ТЭНы уже через 1–2 сезона.
• Игнорирование гидравлического теста. Протечки после запуска ведут к затоплению и ремонту.

Экспертное мнение

Вопросы и ответы

Заключение

Установка электрического котла — ответственный процесс, требующий знаний и внимания к деталям. Главное — соблюдать правила электробезопасности, правильно подобрать компоненты и не экономить на качестве монтажа. Даже самый дорогой котёл быстро выйдет из строя при неграмотной установке.

• Место установки должно быть сухим, с доступом для обслуживания.
• Электропитание — только отдельная линия с автоматом, УЗО и заземлением.
• Обязательны фильтр, расширительный бак и группа безопасности.
• Подключение труб — по схеме, с использованием американок и шаровых кранов.
• Запуск возможен только после проверки герметичности и электрических соединений.
