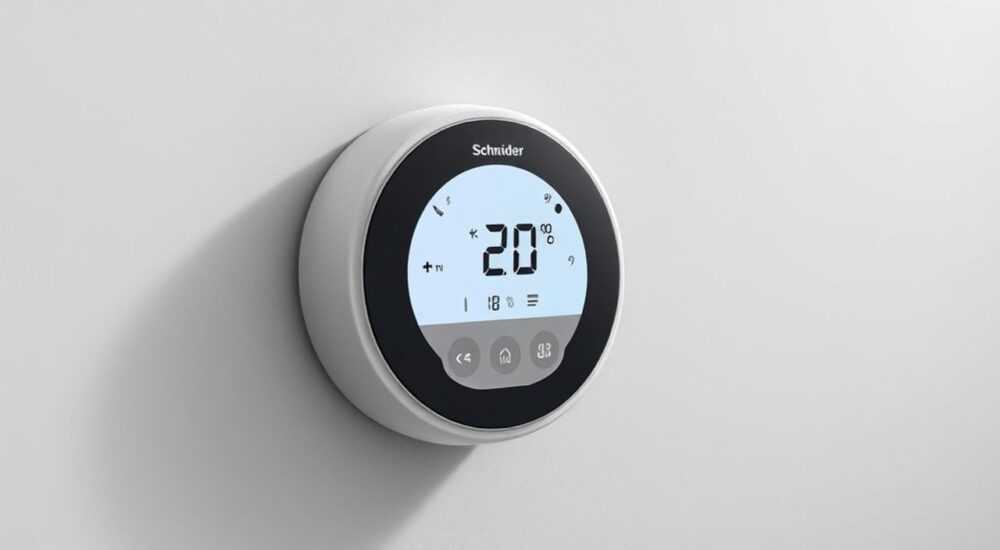

Шнайдер терморегулятор для теплого пола в рамку

Терморегуляторы Schneider Electric для теплого пола в рамку — это современное решение для точного и комфортного управления системой обогрева. Они совмещают стильный дизайн, энергоэффективность и простоту монтажа, интегрируясь в стандартные электроустановочные рамки. Главная рекомендация: при выборе ориентируйтесь на тип датчика (внутри/наружу), способ подключения и наличие функций программирования.

Системы «теплый пол» становятся неотъемлемой частью современного жилья, обеспечивая равномерный нагрев и высокий уровень комфорта. Однако без грамотно настроенного управления они теряют большую часть своей эффективности. Именно здесь на помощь приходят терморегуляторы — «мозг» системы обогрева. Особенно популярны устройства, которые встраиваются в стандартные электроустановочные рамки, такие как серии Unica или Merten от Schneider Electric. Такие решения позволяют сохранить единый стиль интерьера, избежать выступающих коробок и упростить монтаж. В этой статье мы подробно разберём, как выбрать, установить и настроить терморегулятор Schneider для теплого пола в рамку, какие у него есть преимущества и на что обращать внимание при покупке.

Преимущества решения в рамку

Интеграция терморегулятора в рамку электроустановочных изделий — это эволюция дизайна и функциональности. Вместо того чтобы монтировать отдельную коробку на стену, которая выбивается из общего стиля, вы получаете единый ансамбль: розетки, выключатели и регулятор температуры в одном оформлении. Это особенно важно в интерьерах с минимализмом, хай-теком или скандинавским стилем, где каждая деталь на виду.
Schneider Electric предлагает такие решения в рамках своих премиальных серий — Unica и Merten. Модульные терморегуляторы идеально вписываются в 1-местные, 2-местные и многоместные рамки. Они используют стандартные подрозетники, что упрощает замену старых устройств и монтаж в уже готовые стены. Благодаря этому снижается трудоемкость работ и исключаются дополнительные штробы.
Кроме эстетики, важны и технические плюсы. Устройства в рамке часто оснащены цифровыми дисплеями, сенсорным управлением и возможностью программирования. Они обеспечивают точность поддержания температуры до ±0,5 °C, что критично для долговечности напольного покрытия и комфорта ног. Также многие модели поддерживают внешние датчики, что позволяет контролировать не только температуру пола, но и воздуха в помещении.

Виды терморегуляторов Schneider для теплого пола

Schneider Electric предлагает несколько линеек терморегуляторов, подходящих для управления теплым полом. Основное разделение — по типу установки и функционалу.
Первая группа — модульные устройства в рамку. Они устанавливаются в стандартные рамки серий Unica и Merten. Пример — модель Merten TempControl Pro или Unica Class Wiser. Эти терморегуляторы имеют цифровой OLED-дисплей, сенсорное управление и возможность подключения к Wi-Fi. Они работают как автономно, так и в составе системы умного дома.
Вторая группа — встраиваемые терморегуляторы в подрозетник, но без рамочной интеграции. Они внешне напоминают обычные выключатели, но с экраном. Например, Schneider Electric TH110 — бюджетный вариант с механическим управлением и ЖК-дисплеем. Подходит для простых систем без программирования.
Третья группа — программируемые и Wi-Fi модели. К ним относятся Wiser for Radiant и Wiser Room Thermostat. Они позволяют задавать расписание на неделю, управлять с телефона, получать уведомления о перегреве и интегрироваться с голосовыми помощниками (Алиса, Google Assistant).

• Механические — простые, надежные, без электроники. Подходят для дач и временного жилья.
• Цифровые — с точной настройкой, дисплеем, возможностью программирования.
• Умные (Wi-Fi/KNX) — с удаленным доступом, аналитикой потребления и автоматическими сценариями.

Как выбрать подходящую модель

Выбор терморегулятора зависит от нескольких ключевых факторов: типа пола, площади помещения, наличия других систем обогрева и ваших требований к комфорту.
Первое, на что стоит обратить внимание — тип датчика. Большинство моделей поддерживают два режима: по температуре пола (через встроенный или внешний датчик) и по температуре воздуха. Для плитки и камня предпочтителен контроль по полу, чтобы избежать перегрева. Для ламината и паркета — лучше использовать комбинированный режим: датчик пола + датчик воздуха.
Второй параметр — мощность нагрузки. Стандартные модели рассчитаны на 16 А (до 3,7 кВт), чего достаточно для комнат до 20–25 м². Если площадь больше, нужен терморегулятор с внешним пускателем (контактором). Например, Wiser Room Thermostat может управлять контактором, расширяя возможности по мощности.
Третий аспект — способ управления:

• Сенсорное — современно, легко чистится, но чувствительно к влаге.
• Механическое — надежно, но неточное.
• Мобильное приложение — удобно для удаленного контроля, особенно зимой.

Критерии выбора в таблице

Установка и подключение по шагам

Монтаж терморегулятора в рамку — задача для квалифицированного электрика. Но понимание процесса поможет проконтролировать качество работ.

1. Отключите питание на щитке. Это обязательное правило безопасности. Проверьте отсутствие напряжения индикатором.
2. Подготовьте место. Убедитесь, что в стене есть подрозетник и провода от нагревательного кабеля/матов и питания (230 В) заведены внутрь.
3. Подключите датчик температуры. Обычно он укладывается между нагревательными элементами на расстоянии 50 см от стены. Конец заводится в подрозетник.
4. Подключите провода к клеммам. Схема указана в инструкции. Обычно: L (фаза), N (ноль), Load (нагрузка на пол), Sensor (датчик).
5. Зафиксируйте механизм в рамке. Вставьте в подрозетник, закрепите винтами, установите лицевую панель.
6. Включите питание и проверьте работу. На экране должно появиться текущее значение температуры.

Если используется внешний пускатель (контактор), его устанавливают в распределительном щите. Терморегулятор подает сигнал на катушку пускателя, который уже коммутирует мощную нагрузку. Это снижает нагрузку на контакты терморегулятора и повышает безопасность.

Настройка и программирование работы

После установки нужно настроить режимы работы. Цель — достичь баланса между комфортом и экономией энергии.
Базовая настройка включает:

• Выбор режима: «Только пол», «Только воздух», «Комбинированный».
• Установку желаемой температуры (обычно +24–27 °C для пола, +20–22 °C для воздуха).
• Калибровку датчика (если показания расходятся с реальными).

Для программируемых моделей можно задать недельный график. Например:

• Утро (7:00–9:00): +26 °C — прогрев перед пробуждением.
• День (9:00–17:00): +18 °C — экономия при отсутствии людей.
• Вечер (17:00–23:00): +24 °C — комфорт после работы.
• Ночь (23:00–7:00): +15 °C — минимальный обогрев.

Через приложение Wiser можно создавать сценарии: «Уехал в отпуск», «Гости приехали», «Экономный режим». Система сама активирует нужные настройки по GPS, расписанию или команде.

Пример энергосбережения

Снижение температуры на 1 °C экономит около 5–7% энергии. При использовании программирования можно снизить расходы на 20–30% в месяц. Например, при тарифе 6 руб/кВт·ч и потреблении 4 кВт·ч/м² в год, экономия составит до 1500 руб/год на комнату 15 м².

Распространённые ошибки и как их избежать

Даже качественное оборудование может работать некорректно из-за ошибок монтажа или настройки.

• Неправильное расположение датчика: если его положить слишком близко к стене или над кабелем, показания будут неверными. Решение — укладывать строго по центру между двумя витками кабеля, в гофре.
• Отсутствие заземления: особенно важно для ванных комнат. Все металлические части системы должны быть заземлены.
• Перегрузка терморегулятора: подключение кабеля мощнее 3,7 кВт без пускателя приводит к перегоранию контактов. Решение — использовать контактор при нагрузке свыше 16 А.
• Игнорирование теплоизоляции: без утеплителя под стяжкой до 70% тепла уходит вниз. Это делает систему неэффективной. Решение — всегда укладывать экструдированный пенополистирол (XPS) толщиной 2–5 см.

Еще одна частая ошибка — неправильный выбор температуры. Многие устанавливают +30 °C и выше, что вредит ламинату и увеличивает счета. Оптимально: +27 °C максимум для плитки, +24 °C для дерева.

Экспертное мнение

Современные терморегуляторы — это не просто выключатели, а полноценные управляющие устройства. Их правильный выбор и настройка напрямую влияют на срок службы системы и уровень комфорта. При проектировании важно учитывать не только текущие потребности, но и будущую модернизацию. Интеграция в «умный дом» сегодня — это не роскошь, а разумная инвестиция.
Особое внимание следует уделять совместимости. Не все терморегуляторы Schneider работают с любыми нагревательными матами. Уточняйте в документации допустимые типы нагрузки: резистивные, пленочные, водяные контуры. Также важно, чтобы устройство поддерживало необходимый класс защиты — IP44 для ванных, IP20 для жилых комнат.
Для максимальной эффективности рекомендуется использовать комбинированный контроль: температура пола + температура воздуха + внешние датчики влажности. Это позволяет избежать конденсата, плесени и перегрева покрытия. Особенно актуально для помещений с высокой влажностью — санузлов, кухонь, бассейнов.

Вопросы и ответы

Заключение

Терморегулятор Schneider Electric для теплого пола в рамку — это сочетание стиля, технологий и практичности. Он позволяет управлять обогревом точно, экономно и комфортно, интегрируясь в современный интерьер без компромиссов. Благодаря широкой линейке решений — от базовых до умных — каждый сможет найти подходящую модель под свои задачи и бюджет.

• Выбирайте модель с учетом типа пола, площади и уровня автоматизации.
• Устанавливайте датчик температуры в гофре, строго по технологии.
• Используйте программирование и удаленный контроль для экономии энергии.
• Обязательно подключайте систему через УЗО и отдельный автомат.
• Интегрируйте терморегулятор в «умный дом» для максимального удобства.
