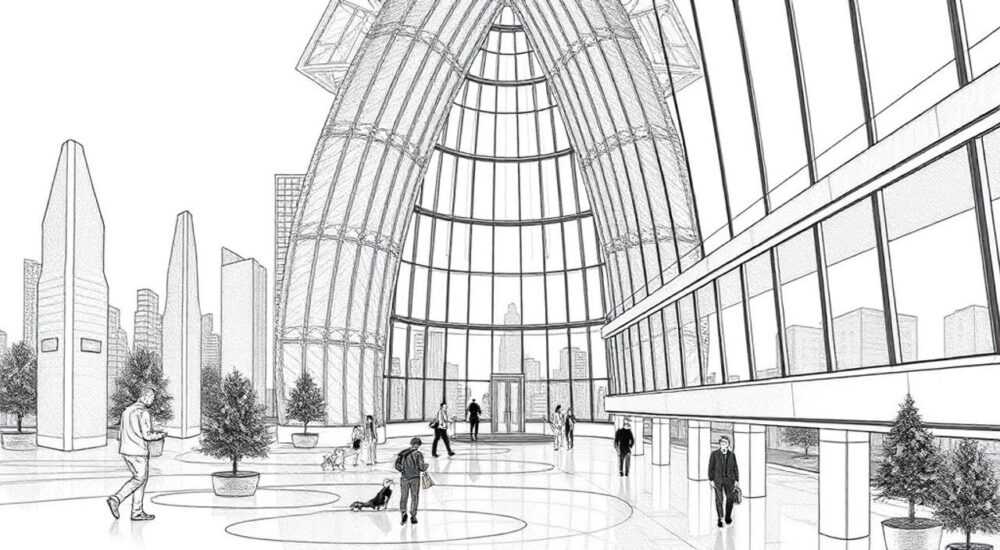

Штриховка в архитектуре

Штриховка в архитектуре — это графический метод, позволяющий передать объём, тень, текстуру и материал поверхностей на чертежах, эскизах и проектных рендерах. Она используется как на этапе концептуального проектирования, так и в финальной визуализации, помогая архитекторам выразить глубину пространства и светотеневое решение. Благодаря штриховке чертёж становится информативнее и визуально выразительнее.

Значение штриховки в архитектуре

Штриховка — это не просто художественный приём, а функциональный элемент архитектурного чертежа. Она позволяет выделить разные материалы, показать тени от конструкций, передать рельеф поверхности и даже указать направление взгляда зрителя. Без грамотной штриховки даже самый точный план может восприниматься плоско и неинформативно.

В архитектурном образовании штриховка — одна из первых техник, которую осваивают студенты. Умение правильно наносить штрихи развивает чувство пропорции, понимание света и тени, а также формирует стиль. Даже в эпоху 3D-визуализации ручная штриховка остаётся важной частью проектирования, особенно на начальных этапах.

Для заказчиков и коллег по команде штрихованный чертёж часто легче читается, чем сухой CAD-план. Он даёт представление о том, как будет «чувствоваться» пространство: где находятся тени, какие стены массивные, а какие лёгкие. Это особенно важно при работе с историческими зданиями или сложными интерьерами.

Основные виды штриховки и их применение

В архитектуре используются различные виды штриховки в зависимости от цели: передача материала, акцентирование объёма, обозначение сечений. Ниже — основные категории.

• Линейная штриховка — параллельные линии, используемые для передачи теней и направления света. Чем плотнее линии, тем темнее участок.
• Крестовая штриховка — два или более слоя перекрещивающихся линий. Применяется для усиления тени, например, в углах или нишах.
• Точечная штриховка (точечный растер) — имитация тона через плотность точек. Часто используется для передачи бетона, кирпича или камня.
• Штриховка по форме — линии повторяют контур объекта, подчёркивая его объём. Особенно эффективна при изображении криволинейных поверхностей.
• Условная штриховка — стандартизированные обозначения материалов в разрезах и планах (например, кирпич, дерево, металл).

Как выбрать тип штриховки?

Выбор зависит от масштаба, цели и стадии проекта. Для презентационного эскиза можно использовать свободную линейную или крестовую штриховку. Для рабочих чертежей — строго условную, соответствующую ГОСТ или международным стандартам.

Инструменты и материалы для штриховки

Выбор инструмента влияет на стиль и качество штриховки. Архитекторы используют как аналоговые, так и цифровые средства.

• Карандаши — от HB до 6B. Мягкие карандаши (4B–6B) дают тёмные, выразительные штрихи, твёрдые (H–2H) — лёгкие, прозрачные.
• Чёрные ручки и перья — гелевые, капиллярные, перьевые ручки. Подходят для чёткой, постоянной штриховки.
• Тушь и перо — классический выбор для презентационных чертежей. Требует уверенности, так как исправления невозможны.
• Маркеры — быстрый способ передать тон, но менее контролируемый. Используются в скетчах и концептах.
• Цифровые инструменты — графические планшеты, Adobe Photoshop, Procreate, SketchBook. Позволяют экспериментировать без потери оригинала.

Аналог vs. Цифра: что выбрать?

Аналоговая штриховка развивает моторику и интуицию, но требует времени. Цифровая — гибкая, редактируемая, идеальна для итераций. Многие архитекторы комбинируют оба подхода: набросок карандашом, затем доработка в цифре.

Техники выполнения штриховки от руки и в цифре

Успешная штриховка требует не только инструментов, но и знания приёмов. Вот пошаговый алгоритм для начинающих:

1. Определите источник света — это задаст направление штрихов.
2. Нанесите лёгкую базовую штриховку по всем теневым зонам.
3. Добавьте второй слой в местах наибольшей тени, используя крестовую технику.
4. Выделите самые тёмные участки (рефлексия, углы, ниши).
5. Смягчите переходы с помощью растушёвки (палочка, салфетка, цифровой смазыватель).

Цифровая штриховка: советы

• Используйте текстурированные кисти — они имитируют бумагу и делают штриховку живее.
• Работайте на отдельных слоях: один для линий, другой для штриховки, третий для тонов.
• Настройте прозрачность и режим наложения (multiply), чтобы штрихи естественно вписались в чертёж.

Распространённые ошибки и как их избежать

Даже опытные архитекторы допускают ошибки при штриховке. Знание типичных проблем помогает повысить качество работы.

• Перегрузка штриховкой — когда весь чертёж покрыт густыми линиями, теряется читаемость. Решение: оставляйте светлые зоны, используйте контраст.
• Несогласованное направление штрихов — хаотичные линии создают визуальный шум. Решение: придерживайтесь единого угла, соответствующего источнику света.
• Игнорирование материала — одинаковая штриховка для дерева и бетона. Решение: используйте разные техники под каждый материал.
• Отсутствие градации — резкие переходы от света к тени. Решение: работайте слоями, постепенно наращивайте тон.
• Штриховка на грязной бумаге — пальцы пачкают лист, портится вид. Решение: работайте справа налево, используйте подложку.

Чек-лист перед завершением штриховки

• Соответствует ли направление штрихов источнику света?
• Чётко ли различаются материалы?
• Есть ли достаточно светлых участков для контраста?
• Не перегружена ли композиция?
• Выглядит ли чертёж профессионально и читаемо?

Штриховка в современных архитектурных проектах

Хотя 3D-рендеринг стал стандартом, штриховка сохраняет свою актуальность. Современные студии используют её в презентациях, публикациях и образовательных материалах. Она придаёт проекту характер, отличая его от шаблонных визуализаций.

В последние годы наблюдается возвращение к ручному эскизу как элементу авторского стиля. Фирмы вроде Snøhetta, BIG и Atelier Deshaus активно используют штрихованные чертежи в своих портфолио. Это подчёркивает человеческий фактор, мысль за линией.

Цифровые технологии расширяют возможности: теперь можно комбинировать сканированные ручные штрихи с 3D-моделями. Такие гибридные техники популярны в конкурсных заявках и выставочных проектах.

Новые тенденции

• Минималистичная штриховка — лёгкие, экономные линии, акцент на силуэте.
• Монохромные серии — полный отказ от цвета в пользу чёрно-белой графики.
• Анимированная штриховка — в цифровых презентациях показывают, как штриховка «оживает» на чертеже.

Экспертное мнение

Петров отмечает, что в его студии все молодые архитекторы проходят обязательный курс ручного черчения. «Мы не против технологий, но без базовых навыков штриховки человек не понимает, как работает свет. А значит, не может проектировать комфортные интерьеры.»

Его команда использует штриховку на всех этапах: от первых скетчей до финальных презентаций. Иногда они даже накладывают сканированную штриховку на 3D-рендер, чтобы добавить «теплоту» изображению.

Вопросы и ответы

Заключение

Штриховка в архитектуре — это не просто техника, а язык формы, света и материала. Она помогает архитектору думать, а зрителю — понимать. Несмотря на развитие цифровых технологий, ручная штриховка остаётся неотъемлемой частью профессии.

• Штриховка передаёт объём, материал и светотень на чертеже.
• Существуют разные виды: линейная, крестовая, точечная и условная.
• Правильное направление и плотность штрихов критически важны.
• Ошибки включают перегрузку, хаотичные линии и игнорирование материала.
• Современные проекты сочетают ручную штриховку с цифровыми технологиями.
