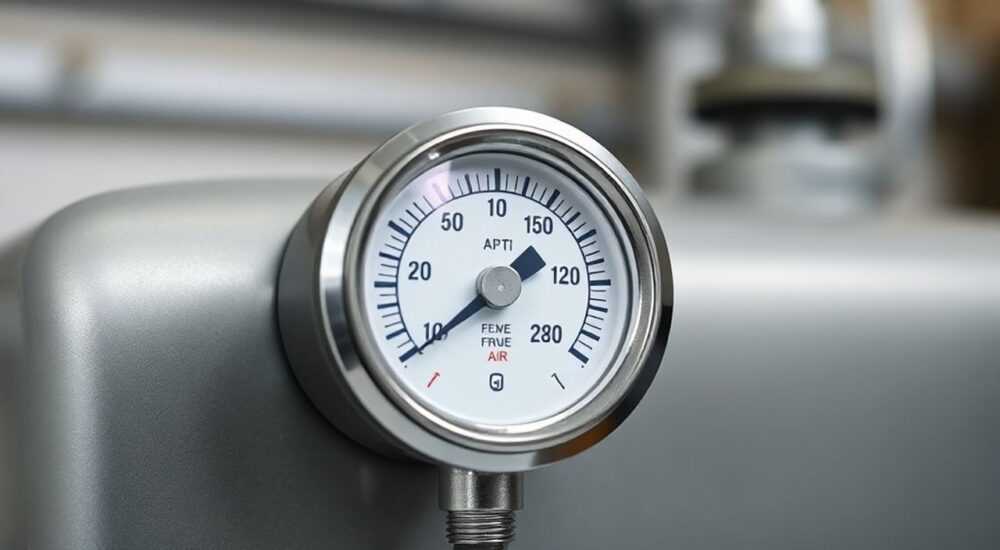

Сколько должно быть давление воздуха в гидроаккумуляторе

В системах автономного водоснабжения, особенно в частных домах и на дачах, гидроаккумулятор играет ключевую роль. Это устройство обеспечивает стабильное давление в трубопроводе, защищает насос от частых включений и предотвращает гидроудары. Однако его эффективность напрямую зависит от одного важного параметра — давления воздуха в воздушной камере. Неправильно выставленное давление может привести к преждевременному износу оборудования, нестабильной подаче воды или даже поломке насоса.

Принцип работы гидроаккумулятора

Гидроаккумулятор — это герметичный металлический бак, внутри которого находится эластичная мембрана (груша) или диафрагма. Пространство между корпусом и мембраной заполнено воздухом под определённым давлением, а внутрь мембраны закачивается вода. Когда насос включается, он подаёт воду в мембрану, сжимая воздух. При достижении верхнего порога давления насос отключается. Когда вы открываете кран, вода под давлением воздуха выталкивается в систему, обеспечивая подачу без включения насоса.

Такой цикл позволяет сократить количество включений насоса, что увеличивает его срок службы. Например, при расходе 10 литров воды в минуту насос мог бы включаться каждые 15 секунд без гидроаккумулятора. С ним — один раз в 3–5 минут. Это снижает износ двигателя и пусковой группы.

Работа системы основана на законе Бойля-Мариотта: при постоянной температуре произведение давления на объём газа остаётся постоянным. Чем больше сжат воздух, тем выше давление в системе. Поэтому начальное давление воздуха — базовый параметр, влияющий на весь цикл.

Конструкция и типы гидроаккумуляторов

Существует два основных типа:

• Вертикальные — с фланцем внизу, чаще используются для больших объёмов (от 50 л). Имеют клапан для стравливания воздуха сверху.
• Горизонтальные — компактнее, подходят для малых помещений. Воздух стравливается через золотник, как у шины.

Оба типа работают по одному принципу, но вертикальные модели большого объёма требуют периодического удаления избыточного воздуха, который может скапливаться в верхней части.

Какое давление должно быть в гидроаккумуляторе

Оптимальное давление воздуха рассчитывается исходя из давления включения насоса. Общее правило:

Давление в воздушной камере = 90% от нижнего порога давления реле.

Например, если реле насоса настроено на включение при 1,6 бар, то давление в гидроаккумуляторе должно быть 1,4–1,5 бар. Это создаёт запас, чтобы мембрана не была перегружена при старте.

Для стандартной бытовой системы с давлением включения 1,5–1,6 бар и выключения 2,5–3,0 бар рекомендуется:

• Давление воздуха: 1,4–1,7 бар.
• Перепад между давлением воздуха и включения насоса: 0,1–0,3 бар.

Если давление воздуха слишком высокое, мембрана будет плохо расширяться — ёмкость гидробака снизится, и насос будет включаться чаще. Если слишком низкое — мембрана будет чрезмерно растягиваться, что приведёт к её разрыву.

Зависимость от высоты и этажности

Чем выше точка водоразбора, тем выше должно быть давление в системе. На каждый этаж добавляется около 1 бар гидростатического давления. Но это не значит, что нужно повышать давление в гидроаккумуляторе пропорционально. Оно регулируется под настройки реле, а не под высоту.

Например, если насос должен подавать воду на второй этаж (высота 6 м), минимальное давление на выходе — около 1,6 бар. Значит, реле выставляется на 1,6–2,6 бар, а давление воздуха — 1,5 бар.

Как проверить и отрегулировать давление

Процедура проста, но требует внимания. Лучше проводить её раз в 3–6 месяцев, особенно перед началом дачного сезона.

1. Отключите насос от питания и слейте воду из системы. Откройте самый нижний кран, пока вода не перестанет течь.
2. Снимите колпачок с золотника (расположен сверху или сбоку бака, как у автомобильной камеры).
3. Подключите точный манометр и измерьте давление. Используйте аналоговый или цифровой прибор с погрешностью не более 0,1 бар.
4. Сравните показания с требуемыми. Если разница более 0,1 бар — регулируйте.
5. Для повышения давления используйте автомобильный насос или компрессор. Качайте медленно, контролируя показания.
6. Для понижения аккуратно нажмите на шток золотника, выпуская воздух порциями.
7. Закройте систему, включите насос и проверьте работу: давление должно расти плавно, без скачков.

Инструменты и оборудование

Для точной настройки вам понадобится:

• Манометр с резьбой 1/4″ или переходником под золотник.
• Автомобильный насос с манометром или компрессор (желательно с регулятором).
• Разводной ключ (для снятия фланца при замене мембраны, но не для настройки).

Цифровые манометры удобнее: они показывают давление с точностью до 0,01 бар и часто имеют функцию удержания значения.

Частые ошибки при настройке

Несмотря на простоту, многие допускают критические ошибки:

• Не сливать воду перед измерением — получаете давление «под нагрузкой», которое не отражает реального состояния воздушной камеры.
• Выставлять давление воздуха равным давлению включения насоса — это вызывает «запирание» мембраны и резкое падение эффективного объёма.
• Игнорировать сезонные изменения — зимой давление воздуха может падать на 0,2–0,3 бар из-за перепада температур.
• Использовать некачественные манометры — дешёвые китайские приборы могут ошибаться на 0,5 бар и более.

Еще одна распространённая ошибка — перекачка. Закачка воздуха до 2,5 бар в систему с включением насоса на 1,5 бар сделает гидроаккумулятор практически бесполезным: вода просто не сможет войти в мембрану.

Выбор гидроаккумулятора по объёмам и давлению

Объём гидроаккумулятора выбирается исходя из частоты включения насоса и суточного расхода воды.

Для семьи из 3–4 человек:

• При насосе 1,5–2,0 кВт — достаточно бака на 24–50 литров.
• При частом использовании (душ, стиральная машина, полив) — лучше 80–100 литров.

Чем больше объём, тем реже включается насос. При 24-литровом баке насос может включаться 15–20 раз в час. При 100-литровом — 5–7 раз.

Также важно обратить внимание на максимальное рабочее давление гидроаккумулятора. Большинство бытовых моделей рассчитаны на 6–8 бар. Если ваша система работает при давлении выключения 4 бар и выше — выбирайте бак с запасом (до 10 бар).

Современные решения

На рынке появляются гидроаккумуляторы с:

• Автоматической подкачкой воздуха (через компрессор).
• Индикаторами износа мембраны.
• Bluetooth-датчиками давления (можно следить через смартфон).

Такие технологии повышают надёжность, но стоят дороже. Для типовой дачи они не обязательны, но актуальны для коттеджей с умным домом.

Экспертное мнение

Вопросы и ответы

Заключение

Правильное давление воздуха в гидроаккумуляторе — это основа стабильной и долгой работы системы водоснабжения. Оно должно быть на 10% ниже порога включения насоса, обычно в пределах 1,4–1,8 бар для стандартных условий. Регулярная проверка и корректировка этого параметра помогут избежать преждевременного износа оборудования, гидроударов и перебоев с водой.

• Давление воздуха = 90% от давления включения насоса.
• Проверяйте давление на опорожнённой системе.
• Используйте точный манометр, а не «на глаз».
• Корректируйте давление каждые 3–6 месяцев.
• Выбирайте объём бака по количеству пользователей и частоте расхода воды.
