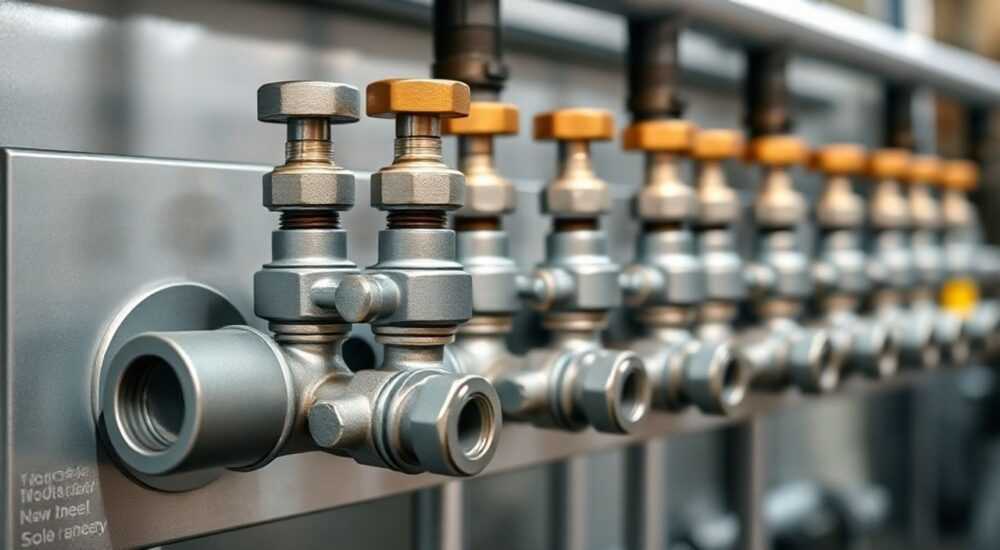

Сколько вентилей и где должно быть установлено на топливопроводе к каждой форсунке котлов

В системах отопления на жидком топливе, особенно в котлах средней и большой мощности, надёжная и безопасная подача топлива — один из ключевых факторов эффективной и бесперебойной работы. Топливопроводы, ведущие к форсункам, требуют особого внимания с точки зрения конструкции, герметичности и контроля. Одним из важнейших элементов здесь являются вентили — устройства, позволяющие регулировать поток, перекрывать подачу при обслуживании или аварии, а также обеспечивать техническую безопасность. Многие специалисты и владельцы котельных задаются вопросом: сколько вентилей должно быть установлено на топливопроводе к каждой форсунке и где именно они должны располагаться? Ответ зависит от типа котла, его мощности, нормативных требований и проектных решений.

На каждый топливопровод к форсунке котла, как правило, устанавливается минимум два вентиля — один перед фильтром (на всасывании), второй — после насоса, но до форсунки. Это обеспечивает возможность полного перекрытия подачи топлива, безопасное обслуживание и предотвращение утечек.

Содержание статьи:

Нормативные требования к установке вентилей на топливопроводах
Сколько вентилей нужно на одну форсунку: стандартная конфигурация
Расположение и функции каждого вентиля в системе
Вентиль на всасывающей линии
Вентиль на напорной линии
Дополнительные элементы (по необходимости)
Типы вентилей для топливопровода: выбор по характеристикам
Шаровые краны
Игольчатые вентили
Запорные вентили с резьбовым приводом
Ошибки и распространённые проблемы при монтаже
Экспертное мнение
Вопросы и ответы
Заключение

Нормативные требования к установке вентилей на топливопроводах

Проектирование и монтаж топливопроводов для котлов на жидком топливе регламентируется рядом нормативных документов. В России основными из них являются СП 89.13330.2012 «Котельные установки», ПБ 12-529-03 (Правила безопасности оборудования, работающего под избыточным давлением), а также ГОСТ Р 54815-2011 «Котлы водогрейные отопительные на жидком и газообразном топливе». Эти документы устанавливают требования к безопасности, герметичности, доступности для обслуживания и возможности экстренного отключения.

Особое внимание уделяется участкам топливопровода, расположенным непосредственно перед форсункой. Здесь требуется обеспечение полного перекрытия потока топлива как до, так и после ключевых компонентов системы — например, топливного насоса и фильтра. Это необходимо для проведения ремонтных работ, замены форсунки или устранения утечки без слива всего объёма топлива из системы.

Согласно СП 89.13330.2012, каждый контур подачи жидкого топлива должен быть оснащён запорной арматурой, позволяющей изолировать отдельные участки. В частности, рекомендуется устанавливать вентили на входе и выходе из топливного насоса, а также непосредственно перед форсункой. Это позволяет проводить диагностику и обслуживание без остановки всей котельной.

Полезно знать: В котлах мощностью свыше 100 кВт наличие двух и более вентилей на линии подачи топлива к форсунке — не просто рекомендация, а обязательное требование пожарной и промышленной безопасности.

Дополнительно, в соответствии с международными стандартами, такими как EN 15502 (для газовых и масляных котлов), система подачи топлива должна предусматривать возможность ручного и автоматического перекрытия. Хотя эти нормы чаще применяются в Европе, они становятся всё более актуальными и в России, особенно при использовании импортного оборудования.

Сколько вентилей нужно на одну форсунку: стандартная конфигурация

Стандартная схема подключения форсунки в котле на жидком топливе предполагает наличие двух основных вентилей на топливопроводе. Иногда, в зависимости от сложности системы, может быть установлен третий — редко, но используется в высоконадёжных или многоконтурных установках.

Первый вентиль устанавливается на всасывающей линии, до топливного насоса. Его задача — перекрывать подачу топлива из бака при необходимости сервисного обслуживания насоса или фильтра. Второй вентиль монтируется на напорной линии, после насоса, но до самой форсунки. Он позволяет полностью обесточить форсунку, исключая утечку топлива при демонтаже.

Минимальная конфигурация: 2 вентиля — до и после насоса.
Расширенная схема: 3 вентиля — добавляется вентиль перед фильтром или на обратной линии (при наличии рециркуляции).
Для котлов с двойной подачей (например, резервный бак): до 4 вентилей с переключением контуров.

Важно понимать, что количество вентилей напрямую связано с уровнем безопасности и удобством эксплуатации. Например, если вентиль только один — после насоса — то при замене фильтра или ремонте насоса невозможно будет полностью перекрыть подачу топлива, что создаёт риск утечки и загрязнения.

Конфигурация системы	Количество вентилей	Обоснование
Котел до 50 кВт, простая схема	2	Минимум для безопасного обслуживания
Котел 100–300 кВт, с фильтром и насосом	2–3	Дополнительный вентиль для изоляции фильтра
Промышленная котельная, резервные линии	3–4	Разделение контуров, переключение источников

«Два вентиля — это не избыточность, а базовый уровень безопасности. При любом ремонте вы должны иметь возможность перекрыть топливо с обеих сторон от рабочего узла.» — Алексей Козлов, инженер-теплотехник, 18 лет опыта в проектировании котельных

Расположение и функции каждого вентиля в системе

Чтобы понять, зачем нужны несколько вентилей, важно разобрать типичную схему топливопровода:

Топливный бак →
Всасывающий вентиль (до насоса) →
Фильтр грубой очистки →
Топливный насос →
Вентиль на напорной линии →
Форсунка

Вентиль на всасывающей линии

Устанавливается сразу после забора топлива из бака, до насоса. Его основная функция — перекрытие подачи при ремонте насоса или фильтра. Без этого вентиля любое вмешательство в систему приведёт к вытеканию топлива из трубопровода.

Полезно знать: Если насос расположен выше уровня топлива в баке, при открытом вентиле возможен самотёк топлива обратно в бак. Перекрывающий вентиль предотвращает это явление.

Вентиль на напорной линии

Располагается после топливного насоса, перед форсункой. Это — главный запорный элемент, который используется при каждом демонтаже форсунки, чистке распылителя или диагностике системы зажигания. Часто этот вентиль совмещён с манометрическим штуцером для проверки давления.

Дополнительные элементы (по необходимости)

Вентиль перед фильтром: позволяет изолировать фильтр для замены без слива топлива из всасывающей магистрали.
Обратный клапан на напорной линии: не является вентилем, но часто устанавливается рядом для предотвращения сброса давления.
Вентиль на сливной линии: используется для продувки системы или удаления воздуха.

Правильное расположение обеспечивает не только безопасность, но и удобство обслуживания. Представьте ситуацию: вам нужно заменить фильтр. Если нет вентиля до насоса, придётся отключать весь котёл, ждать, пока стечёт топливо, и работать в условиях повышенного риска загрязнения. При наличии двух вентилей — закрыли оба, сняли фильтр, поменяли — и продолжайте работу.

Типы вентилей для топливопровода: выбор по характеристикам

Не все вентили подходят для работы с жидким топливом. Выбор зависит от давления, температуры, химической стойкости и условий эксплуатации.

Шаровые краны

Наиболее популярный тип. Обеспечивают быстрое перекрытие (поворот на 90°), высокую герметичность и долгий срок службы. Должны быть изготовлены из латуни или нержавеющей стали, с тефлоновыми уплотнениями.

Игольчатые вентили

Используются реже, но подходят для точной регулировки потока. Чаще встречаются в лабораторных или диагностических схемах, например, при настройке давления на форсунке.

Запорные вентили с резьбовым приводом

Менее удобны в эксплуатации (требуется много оборотов), но обеспечивают очень плотное перекрытие. Применяются в старых системах или при ограниченном бюджете.

Тип вентиля	Преимущества	Недостатки	Рекомендуемое применение
Шаровой кран (латунь)	Быстрое перекрытие, надёжность	Чувствителен к загрязнениям при частом использовании	Основная запорная арматура
Шаровой кран (нержавейка)	Устойчивость к коррозии, долговечность	Высокая стоимость	Агрессивные среды, промышленные котлы
Игольчатый вентиль	Точная регулировка	Медленное действие, не для частого перекрытия	Настройка, диагностика

«Выбирайте шаровые краны с маркировкой PN25 или выше — они рассчитаны на давление до 25 бар, что более чем достаточно для систем подачи дизтоплива.» — Марина Петрова, специалист по тепловому оборудованию, ООО «ЭнергоСистемы»

Ошибки и распространённые проблемы при монтаже

Несмотря на простоту схемы, ошибки при установке вентилей — не редкость. Они могут привести к утечкам, трудностям в обслуживании и даже авариям.

Отсутствие вентиля до насоса: делает невозможным безопасный ремонт фильтра или самого насоса.
Установка вентилей с неправильной резьбой: например, переход с метрической на дюймовую без адаптеров — вызывает протечки.
Использование газовых кранов: они не предназначены для работы с жидким топливом и быстро выходят из строя.
Недоступное расположение: вентиль спрятан за корпусом котла — затрудняет быстрое перекрытие в экстренной ситуации.

Ещё одна частая ошибка — отсутствие маркировки. В котельной с несколькими котлами важно, чтобы каждый вентиль был подписан: «Подача к котлу №1», «Перекрытие форсунки» и т.д. Это критично при аварийных отключениях.

Полезно знать: Все вентили должны быть легко доступны и управляться вручную, без инструментов. В противном случае они теряют смысл как элементы быстрого реагирования.

Экспертное мнение

«За годы работы я видел десятки случаев, когда отсутствие простого вентиля приводило к серьёзным последствиям: от масляных пятен на полу до возгорания при попытке замены форсунки под давлением. Два вентиля — минимальная защита. В современных котельных я рекомендую использовать шаровые краны из нержавеющей стали с автоматическим приводом, которые закрываются при срабатывании датчика пламени. Это уже не роскошь, а стандарт для объектов с высокими требованиями к безопасности.» — Дмитрий Волков, руководитель службы технической поддержки котельных, 22 года опыта

Вопросы и ответы

Можно ли обойтись одним вентилем?

Технически — да, но это крайне небезопасно. Один вентиль не позволяет изолировать насос и фильтр. При любых работах будет течь топливо. Риск загрязнения и пожара возрастает в разы.

Какой материал вентиля лучше — латунь или нержавейка?

Латунь подходит для большинства бытовых и коммерческих систем. Нержавеющая сталь предпочтительна при агрессивной среде, высокой влажности или в промышленных условиях. Она дороже, но служит дольше.

Нужен ли вентиль на обратной линии (рециркуляция)?

Да, если используется схема с рециркуляцией топлива. В этом случае устанавливают третий вентиль для перекрытия обратного потока при обслуживании.

Можно ли использовать электромагнитные клапаны вместо ручных вентилей?

Электромагнитные клапаны — отличное дополнение, но не замена. Они работают в паре с ручными вентилями: автоматически перекрывают подачу при аварии, но для обслуживания всё равно нужна механическая изоляция.

Заключение

Правильная установка вентилей на топливопроводе к форсунке — это не просто формальность, а необходимое условие безопасной и эффективной работы котла. Минимум два вентиля — до и после насоса — обеспечивают полный контроль над подачей топлива, позволяют проводить обслуживание без риска утечек и соответствуют действующим нормативам.

Игнорирование этих требований может привести к простою оборудования, увеличению расходов на обслуживание и, что хуже, к авариям. Инвестиции в качественную запорную арматуру окупаются уже при первом ремонте.

На каждую форсунку должно быть установлено минимум два вентиля — на всасывающей и напорной линиях.
Вентили должны быть из материалов, устойчивых к дизельному топливу — латунь или нержавеющая сталь.
Расположение должно обеспечивать легкий доступ и возможность быстрого перекрытия.
Соблюдение нормативных требований — залог безопасности и допуска к эксплуатации.
Автоматические клапаны дополняют, но не заменяют ручные вентили.
