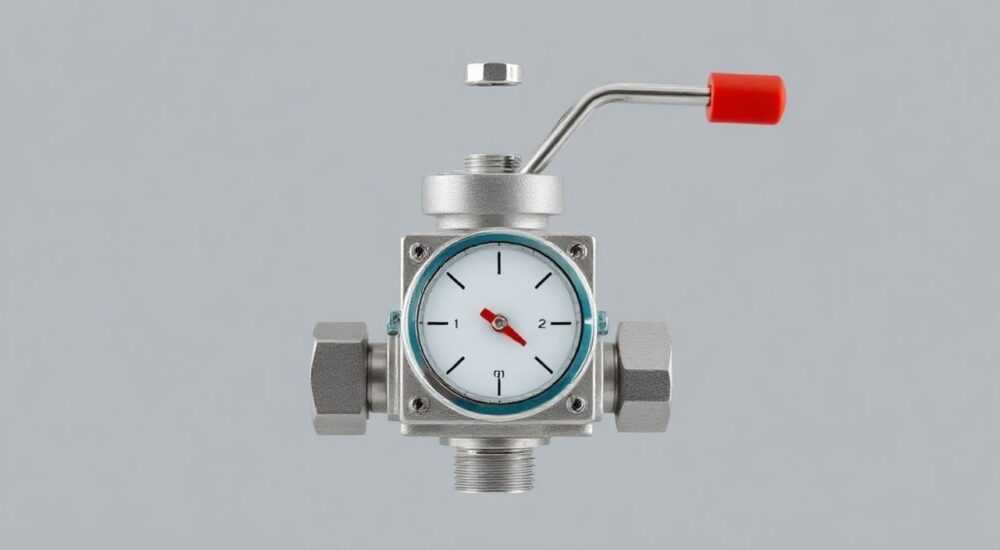

Смесительный клапан для отопления с терморегулятором

Смесительный клапан для отопления с терморегулятором — это устройство, позволяющее автоматически регулировать температуру теплоносителя в системе отопления за счёт смешивания горячей и охлаждённой воды. Он обеспечивает стабильную работу радиаторов, тёплых полов и других контуров, предотвращая перегрев и повышая энергоэффективность системы. Установка такого клапана особенно актуальна при наличии нескольких зон обогрева с разными температурными режимами.

Что такое смесительный клапан для отопления с терморегулятором

Смесительный клапан с терморегулятором — это автоматическое устройство, предназначенное для регулирования температуры теплоносителя путём смешивания потоков с различной температурой. Обычно он соединяет подачу от котла (горячий контур) и обратку (охлаждённый теплоноситель), обеспечивая выход с нужной температурой. Это особенно важно для низкотемпературных систем, таких как водяные тёплые полы, где прямое подключение к котлу может привести к перегреву или выходу из строя напольного покрытия.

Клапан состоит из двух ключевых компонентов: корпуса с тремя патрубками (два входа и один выход) и термостатической головки. Последняя реагирует на изменение температуры и механически управляет штоком клапана, открывая или закрывая доступ к горячему или холодному потоку. Такая система работает автономно, без необходимости внешнего электропитания, что делает её надёжной и экономичной.

Устройства этого типа широко используются в частных домах, коттеджах и многоквартирных зданиях с разветвлёнными системами отопления. Они позволяют создавать несколько зон с разными температурными режимами, оптимизируя комфорт и снижая расход топлива. Например, в гостиной может быть +22 °C, а в детской — +24 °C, при этом обе зоны управляются через общий котел.

Принцип работы и устройство

Основная задача смесительного клапана — поддерживать постоянную температуру на выходе, независимо от колебаний на входе. Для этого используется принцип термомеханической регулировки. Внутри термостатической головки находится сильфон — капсула, заполненная жидкостью или газом, расширяющимися при нагреве. При повышении температуры теплоносителя сильфон расширяется, выталкивая шток, который перекрывает доступ к горячему потоку. При охлаждении процесс идёт в обратном направлении.

Клапан имеет три соединения:

• Подача (A) — подключается к источнику горячего теплоносителя (обычно от котла);
• Обратка (B) — подключается к линии возврата охлаждённой воды;
• Смешанный поток (AB) — выход к потребителю (например, к коллектору тёплого пола).

Терморегулятор устанавливается на выходном патрубке и контролирует температуру смешанной среды. Пользователь может задать желаемый диапазон (обычно от 20 до 60 °C) с помощью ручки или цифрового дисплея, в зависимости от модели. Некоторые современные устройства оснащены датчиками с выносным чувствительным элементом, что повышает точность контроля.

Виды и конструктивные особенности

Существует несколько типов смесительных клапанов, отличающихся по принципу действия, материалу и способу управления. Основное разделение — по количеству ходов:

• Трёхходовые клапаны — наиболее распространённый тип. Используются для смешивания двух потоков. Применяются в системах с одной зоной регулирования.
• Четырёхходовые клапаны — обеспечивают более сложное распределение потоков, часто используются в крупных системах с несколькими контурами.

По типу управления:

• Термостатические (механические) — работают автономно, без электричества. Надёжны, просты в монтаже, но менее точны.
• Электронные (с сервоприводом) — управляются контроллером, позволяют интегрироваться в «умный дом». Точнее, но дороже и требуют питания.

Также различаются по материалу корпуса:

Где применяется: основные сценарии использования

Смесительный клапан с терморегулятором незаменим в следующих случаях:

• Водяные тёплые полы — основное применение. Котлы нагревают воду до 70–90 °C, но для напольного покрытия безопасна температура не выше 50 °C. Клапан понижает температуру до нужного уровня.
• Многозонные системы отопления — когда в доме есть радиаторы и тёплые полы, работающие при разных температурах. Клапан позволяет использовать один котёл для всех контуров.
• Бойлеры косвенного нагрева — для защиты от перегрева и оптимизации циклов нагрева воды.
• Системы с конденсационными котлами — помогают поддерживать низкую температуру обратки, необходимую для эффективной конденсации.

Также такие устройства используются в системах солнечного отопления, где температура теплоносителя сильно колеблется в течение дня. Клапан стабилизирует подачу, предотвращая скачки в распределительных коллекторах.

Как выбрать подходящий смесительный клапан

Выбор зависит от нескольких факторов: типа системы, мощности котла, количества контуров и бюджета. Вот ключевые параметры:

1. Пропускная способность (Kv) — показывает, сколько кубометров воды проходит через клапан за час при перепаде давления 1 бар. Рассчитывается по формуле: Kv = Q / (ΔT × 1.163), где Q — тепловая нагрузка в кВт, ΔT — разница температур. Например, для контура 8 кВт и ΔT=10 °C: Kv ≈ 0.7.
2. Диаметр подключения — стандартные размеры: G¾», G1″, DN20, DN25. Должен соответствовать трубам в системе.
3. Диапазон регулирования — для тёплого пола подойдёт 20–45 °C, для радиаторов — 40–70 °C.
4. Тип термоголовки — механическая (дешевле) или с выносным датчиком (точнее). Некоторые модели имеют цифровую индикацию.
5. Производитель — проверенные бренды: Esbe, Herz, Danfoss, Valtec, Oventrop.

Монтаж и настройка: пошаговая инструкция

Правильная установка — залог долгой и стабильной работы. Работы проводятся при отключённой системе и сброшенном давлении.

1. Определите место установки — обычно рядом с коллектором или группой безопасности. Обеспечьте свободный доступ для обслуживания.
2. Убедитесь, что потоки подключены правильно: подача от котла — к патрубку A, обратка — к B, смешанный поток — к AB.
3. Используйте фум-ленту или льняную подмотку для герметизации резьбовых соединений.
4. Установите термоголовку на выходной патрубок, следя, чтобы сильфон был направлен вниз — это предотвратит попадание воздуха и повысит точность.
5. Откройте клапан полностью (ручка на максимум) и запустите систему.
6. Постепенно уменьшайте температуру, вращая регулятор. Проверьте, как меняется температура на выходе с помощью термометра.
7. Зафиксируйте значение, при котором достигается комфортная температура в помещении.

Распространённые ошибки при установке и эксплуатации

Даже качественный клапан может работать некорректно из-за типичных просчётов:

• Неправильное подключение потоков — если перепутать подачу и обратку, клапан не сможет смешивать воду, и температура будет нестабильной.
• Отсутствие фильтра грубой очистки — частицы ржавчины или накипи блокируют движение штока, что приводит к заклиниванию.
• Установка без циркуляционного насоса — в контурах с тёплым полом требуется принудительная циркуляция. Без насоса клапан не сможет обеспечить равномерный поток.
• Игнорирование техобслуживания — раз в 2–3 года рекомендуется проверять состояние сильфона и чистить седло клапана.
• Выбор слишком маленького Kv — приводит к недогреву помещения, так как клапан не справляется с нагрузкой.

Экспертное мнение

Он также отмечает, что современные решения, такие как клапаны с Wi-Fi-управлением, пока остаются нишевыми: «Окупаемость таких систем превышает 10 лет. Пока что лучше вложить деньги в качественную теплоизоляцию и гидравлическую балансировку.»

Вопросы и ответы

Заключение

Смесительный клапан с терморегулятором — важный элемент современной системы отопления, особенно при использовании тёплых полов или многозонного обогрева. Он обеспечивает стабильную температуру, повышает комфорт и снижает энергозатраты. Благодаря автономному принципу работы такие устройства надёжны и не требуют сложного обслуживания.

• Смесительный клапан необходим для безопасной и эффективной работы тёплых полов.
• Выбирайте модель с подходящей пропускной способностью и качественной термоголовкой.
• Монтаж должен выполняться строго по схеме, с учётом направления потоков.
• Обязательно устанавливайте фильтр и циркуляционный насос.
• Регулярное обслуживание продлевает срок службы клапана на 5–7 лет.
