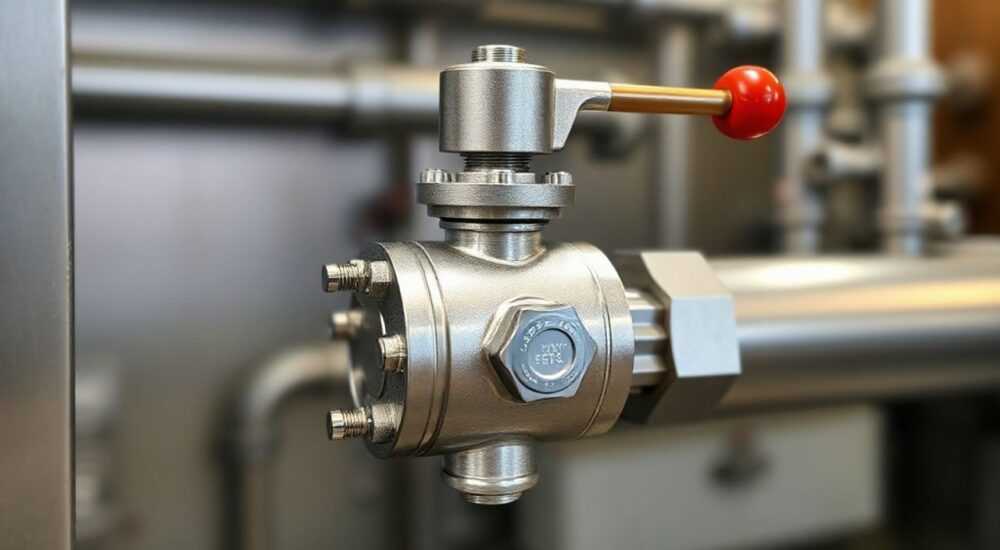

Смесительный клапан для твердотопливного котла

Современные твердотопливные котлы — это мощные, энергоэффективные системы отопления, способные обогревать дома площадью до нескольких сотен квадратных метров. Однако их работа сопряжена с одной серьезной проблемой: риск термического удара при низких температурах обратки. Именно здесь на помощь приходит смесительный клапан для твердотопливного котла — ключевой элемент защиты оборудования и стабильности всей системы. Без него даже самый надежный котел может выйти из строя за несколько циклов.

Зачем нужен смесительный клапан

При работе твердотопливного котла возникает эффект конденсации, если температура обратного теплоносителя падает ниже 55–60 °C. Холодная вода, возвращающаяся из системы отопления, вызывает резкое охлаждение внутренних стенок топки. Это приводит к образованию конденсата, который смешивается с продуктами сгорания и образует агрессивную кислоту. Со временем она разъедает металл, снижая срок службы котла вдвое.
Смесительный клапан решает эту проблему, ограничивая доступ холодной воды в первичный контур. Он подмешивает горячую воду из котла к холодному потоку из обратки, повышая общую температуру до безопасного уровня. Такая система особенно важна при подключении к теплым полам, где рабочая температура составляет 30–45 °C, или при использовании буферной емкости с интенсивным забором тепла.
Представьте: ваш котёл работает на полную, в топке +850 °C, а по обратному трубопроводу возвращается вода всего +40 °C. Без смесительного узла этот перепад буквально «шокирует» металл. Последствия — микротрещины, коррозия, необходимость замены теплообменника уже через 3–5 лет.

Принцип работы смесительного клапана

Клапан действует как автоматический регулятор температуры. Он состоит из трех патрубков: один соединяется с подачей от котла, второй — с обраткой от системы отопления, третий — направляет смешанный поток обратно в котёл. Внутри установлен термочувствительный элемент (термоголовка), реагирующий на температуру смеси.
Когда температура на выходе падает ниже заданного порога (обычно 55–60 °C), термоголовка срабатывает и начинает перекрывать подачу холодной воды. Одновременно открывается доступ к горячему потоку из котла. В результате формируется смесь с безопасной температурой. Как только баланс восстанавливается, клапан возвращается в исходное положение.
Процесс полностью автономный. Никаких датчиков, контроллеров или электропитания не требуется. Это пассивная защита, основанная на физических свойствах термочувствительного воска, расширяющегося при нагреве.

Виды смесительных клапанов

На рынке представлено несколько типов устройств. Выбор зависит от схемы подключения, мощности котла и типа отопления.

Трехходовые клапаны

Самый распространённый вариант. Имеет три патрубка и шаровой механизм. Бывает двух исполнений:

• С внешней термоголовкой — наиболее удобный. Температуру можно регулировать вручную, головка легко заменяется.
• С встроенным термоэлементом — дешевле, но менее гибкий. Настройка фиксирована на заводе.

Четырехходовые клапаны

Используются в сложных системах с несколькими контурами. Позволяют одновременно управлять двумя потоками. Чаще применяются в комбинированных котельных с тепловыми насосами или солнечными коллекторами.

Клапаны с сервоприводом

Управляются электронным контроллером. Позволяют точно настраивать температуру в зависимости от внешних условий. Но требуют питания и дополнительной автоматики. Оправданы только в больших домах с несколькими зонами отопления.

Как выбрать подходящий клапан

При выборе ориентируйтесь на четыре параметра: диаметр подключения, пропускную способность, тип термоголовки и материал корпуса.
Диаметр должен соответствовать трубам в системе — чаще всего это G¾» или G1″. Пропускная способность (Kv) указывает, сколько кубометров воды проходит через клапан за час при перепаде давления 1 бар. Для котлов до 30 кВт подойдёт Kv = 2,5–3,5. Для более мощных — от 4,0.
Термоголовка должна иметь диапазон настройки 40–70 °C. Лучше выбирать модели с возможностью ручной регулировки — так вы сможете адаптировать систему под погодные условия. Например, зимой установить +60 °C, а весной — +55 °C.
Материал корпуса — латунь. Она устойчива к коррозии, долговечна и совместима с любыми теплоносителями. Избегайте дешевых аналогов из силумина — они могут потечь уже через год.

Монтаж и подключение

Установка занимает 1–2 часа и не требует сварки. Вам понадобятся: разводные ключи, ФУМ-лента, два переходника (при необходимости) и циркуляционный насос.

1. Отключите систему и слейте воду.
2. Установите клапан на обратном трубопроводе перед входом в котёл. Стрелка на корпусе должна указывать в сторону котла.
3. Подключите патрубок А — к подаче от котла, патрубок B — к обратке от системы, патрубок AB — к входу в котёл.
4. Между клапаном и котлом установите циркуляционный насос. Он обеспечивает принудительное движение смеси.
5. Подключите термоголовку и установите желаемую температуру.
6. Заполните систему водой, удалите воздух, проверьте на утечки.

Обязательно используйте байпас с шаровым краном. Он позволит отключить клапан на время технического обслуживания без остановки всей системы.

Распространённые ошибки при установке

Даже опытные монтажники допускают критические ошибки, которые сводят на нет всю пользу от клапана.

• Установка после котла — самая грубая ошибка. Клапан должен находиться на обратке, до входа в котёл. Иначе он не сможет защитить теплообменник.
• Отсутствие циркуляционного насоса — в гравитационных системах смесь не будет двигаться. Клапан просто заблокируется, и котёл перегреется.
• Неправильная настройка температуры — если выставить порог +45 °C, котёл никогда не выйдет на режим сушки дымовых газов. Оптимально — +58 °C.
• Использование дешёвых термоголовок — они срабатывают с задержкой или вообще не реагируют. Через 6 месяцев эксплуатации эффективность падает на 40%.
• Отсутствие фильтра грубой очистки — песок и окалина быстро заклинивают шаровой механизм. Установите Y-образный фильтр перед клапаном.

Экспертное мнение

Система отопления на твердом топливе — это не просто котёл и трубы. Это комплекс, где каждый элемент влияет на общий КПД и долговечность. Смесительный клапан — не роскошь, а базовая защита. Даже самые дорогие чугунные котлы страдают от низкотемпературной коррозии.
Лучше потратить 5 тысяч рублей на качественный клапан, чем 50 тысяч — на замену теплообменника. Особенно актуально это для домов, где отопление используется эпизодически. Когда котёл долго тлеет, а потом резко запускается насос — риск термоудара максимален.
Автоматизация — хороший шаг, но механическая защита должна быть первой линией обороны. Электроника может дать сбой, но термочувствительный воск сработает всегда. Главное — правильно подобрать компоненты и соблюсти схему подключения.

Вопросы и ответы

Заключение

Смесительный клапан — это не просто деталь, а страховка вашего котла. Он предотвращает дорогостоящие поломки, продлевает срок службы оборудования и позволяет использовать современные схемы отопления без страха повредить теплообменник. Его установка проста, а стоимость — мала по сравнению с ценой ремонта.
Не экономьте на безопасности. Даже если производитель не указывает явно, что клапан обязателен, — он нужен. Особенно если вы используете теплые полы, буферные ёмкости или живёте в доме с нерегулярным отоплением.

• Клапан предотвращает конденсацию и коррозию в теплообменнике.
• Оптимальный выбор — трехходовой клапан с термоголовкой и ручной регулировкой.
• Устанавливать нужно на обратке, до входа в котёл, с циркуляционным насосом.
• Настройка температуры — 55–60 °C, в зависимости от модели котла.
• Регулярное обслуживание и фильтрация теплоносителя увеличивают срок службы клапана в 2 раза.
