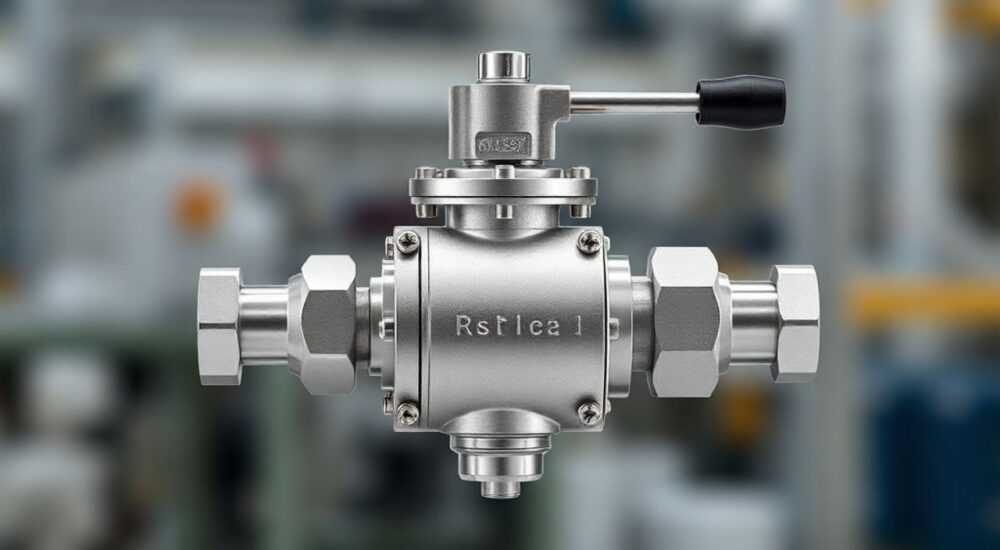

Смесительный узел трехходовой клапан

Смесительный узел с трехходовым клапаном — это ключевой элемент современных систем отопления, обеспечивающий точное регулирование температуры теплоносителя. Он позволяет смешивать горячую воду из котла с остывшей из обратного трубопровода, подавая в контур отопления теплоноситель нужной температуры. Такое решение особенно важно для низкотемпературных систем, таких как теплые полы, где прямое подключение к котлу может привести к перегреву или повреждению покрытий.

Что такое смесительный узел: назначение и принцип работы

Смесительный узел — это комплект оборудования, предназначенный для автоматического регулирования температуры теплоносителя в системах отопления. Он соединяет подающую и обратную магистрали, позволяя смешивать потоки с разной температурой. Основная задача — не допустить попадания в контур (например, тёплый пол) воды, нагретой выше заданного порога.

Узел работает по принципу рециркуляции: часть остывшего теплоносителя из обратки возвращается и смешивается с горячим потоком. Это снижает общую температуру перед подачей в потребительский контур. Особенно актуально при использовании конденсационных котлов, которым необходима низкая температура обратки.

Без смесительного узла невозможно организовать безопасную и эффективную работу низкотемпературных систем. Перегрев может привести к деформации напольного покрытия, растрескиванию стяжки или выходу из строя циркуляционного насоса.

Трехходовой клапан: устройство и типы

Трехходовой клапан — сердце смесительного узла. Он имеет три патрубка: один для подачи горячей воды, второй — для подключения обратки, третий — для выхода смешанного потока. Внутри корпуса находится запорный элемент (золотник), который изменяет пропорции смешивания.

Клапаны бывают двух основных типов: Т-образные и L-образные. Т-образные чаще используются в системах смешения, так как позволяют одновременно подавать два потока и выводить смешанный. L-образные больше подходят для переключения потоков, а не для плавного смешивания.

По способу управления различают ручные, термостатические и электроприводные клапаны. Ручные требуют постоянного контроля, термостатические реагируют на температуру теплоносителя, а электроприводные управляются внешним контроллером, что позволяет интегрировать узел в «умный дом».

Как работает термостатическая головка

Термостатическая головка устанавливается на клапан и содержит сильфон, заполненный термочувствительной жидкостью. При повышении температуры жидкость расширяется, выталкивая шток, который закрывает доступ горячей воды. При охлаждении процесс идёт в обратном направлении.

Настройка осуществляется вручную через поворотный механизм. Установленная температура (например, 45 °C) становится целевым значением. Головка поддерживает её с точностью ±2 °C. Некоторые модели имеют защиту от детей и диапазон регулировки от 20 до 60 °C.

Из чего состоит смесительный узел: компоненты и их функции

Полноценный смесительный узел — это не просто клапан, а сборка из нескольких элементов, каждый из которых выполняет свою роль. Понимание состава помогает правильно подобрать и обслуживать оборудование.

Основные компоненты:

• Трехходовой клапан — регулирует соотношение горячего и холодного потоков.
• Циркуляционный насос — обеспечивает движение теплоносителя по контуру, особенно важен при малом естественном давлении.
• Термостатическая головка — управляет клапаном в зависимости от температуры.
• Термометры — механические или цифровые датчики для контроля температуры на входе и выходе.
• Балансировочный вентиль — позволяет настроить расход теплоносителя в каждом контуре.
• Автоматический воздухоотводчик — удаляет воздух из системы, предотвращая завоздушивание.

Некоторые узлы дополнительно оснащаются грязевиками (фильтрами грубой очистки), что увеличивает срок службы насоса и клапана.

Принцип работы смесительной группы

Работа смесительного узла начинается с подачи горячего теплоносителя от котла (обычно 70–90 °C). Одновременно по обратному трубопроводу возвращается остывшая вода (30–40 °C). Трехходовой клапан, управляемый термоголовкой, открывает доступ к обратке, когда температура на выходе превышает заданную.

Насос создает принудительную циркуляцию, обеспечивая равномерный прогрев контура. Балансировочный вентиль позволяет ограничить расход в одном контуре, если система многозонная. Например, теплые полы в ванной могут требовать меньшего потока, чем в гостиной.

Процесс происходит непрерывно: при изменении температуры в помещении или на улице, термоголовка корректирует положение клапана, поддерживая комфортный микроклимат. В системах с погодозависимой автоматикой узел получает сигналы от уличного датчика и заранее меняет режим работы.

Где используются смесительные узлы: основные сферы применения

Наиболее распространённая сфера — системы напольного отопления. Теплые полы работают при температуре 35–45 °C, в то время как котёл выдает 70–80 °C. Прямое подключение приведёт к перегреву, поэтому смесительный узел обязателен.

Также узлы применяются:

• В радиаторных системах с разными температурными режимами (например, старые чугунные батареи и новые алюминиевые).
• В бойлерах косвенного нагрева для защиты от перегрева.
• В системах охлаждения (фанкойлы, чиллеры).
• В многоконтурных системах, где каждый контур требует своей температуры.

В частных домах с несколькими этажами или зонами климат-контроля смесительные узлы позволяют каждому помещению иметь индивидуальный график обогрева.

Как выбрать смесительный узел: критерии подбора

Правильный выбор зависит от нескольких факторов. Первый — мощность системы. Для дома площадью до 150 м² подойдёт узел с насосом Grundfos UPS 25-60. Для больших объектов — 25-80 или с двумя насосами.

Второй критерий — тип управления. Термостатические головки удобны для простых систем. Электроприводы (например, с сервоприводом ESBE) позволяют управлять узлом через контроллер, что необходимо при использовании погодозависимой автоматики.

Третий — материал клапана. Латунь — стандарт, но для агрессивных сред (например, с антифризом) лучше выбирать узлы с корпусом из нержавеющей стали.

1. Определите требуемую температуру подачи (например, 40 °C для теплого пола).
2. Рассчитайте суммарный расход теплоносителя (по метражу контуров).
3. Выберите насос с подходящей производительностью и напором.
4. Убедитесь, что термоголовка имеет нужный диапазон (20–60 °C).
5. Проверьте совместимость с автоматикой, если планируется интеграция в «умный дом».

Монтаж и наладка: пошаговая инструкция

Правильная установка — залог долгой и бесперебойной работы. Монтаж проводится на обратной стадии строительства, после укладки труб, но до заливки стяжки.

Этапы монтажа

1. Выберите место — обычно это коллекторный шкаф в легкодоступном месте.
2. Установите узел строго по инструкции: насос — по ходу стрелки, термоголовка — горизонтально.
3. Подключите трубопроводы: подача от котла, обратка от контура, выход — к коллектору.
4. Убедитесь, что все соединения герметичны, используйте фум-ленту или льняную подмотку.
5. Заполните систему водой, удалите воздух через воздухоотводчик.
6. Включите насос, проверьте циркуляцию, отрегулируйте балансировочный вентиль.

После запуска проведите наладку: установите желаемую температуру на термоголовке, измерьте фактическую на выходе. При необходимости подкорректируйте.

Распространённые ошибки и как их избежать

Одна из самых частых ошибок — установка узла без насоса в системах с длинными контурами. Это приводит к слабой циркуляции и неравномерному прогреву. Всегда используйте насос, если общая длина труб превышает 50 метров.

Вторая ошибка — неправильная ориентация термоголовки. Если она установлена вертикально, нагрев от корпуса клапана может исказить показания. Головка должна быть в горизонтальном положении.

Третья — отсутствие фильтра. Грязь в системе быстро выводит из строя клапан и насос. Установите грязевик на входе в узел.

Экспертное мнение

Вопросы и ответы

Заключение

Смесительный узел с трехходовым клапаном — не роскошь, а необходимый элемент современных систем отопления. Он обеспечивает безопасность, комфорт и энергоэффективность. Особенно важен при использовании тёплых полов, конденсационных котлов и многоконтурных схем.

Правильный выбор, монтаж и наладка позволяют снизить энергопотребление, продлить срок службы оборудования и избежать дорогостоящих ремонтов. Не стоит экономить на качестве компонентов — надёжный узел окупается в течение первого отопительного сезона.

• Смесительный узел обязателен для низкотемпературных систем отопления.
• Трехходовой клапан с термоголовкой обеспечивает автоматическое регулирование.
• Насос и фильтр — ключевые элементы для стабильной работы.
• Ошибки монтажа ведут к перегреву, слабому прогреву и поломкам.
• Ежегодное обслуживание продлевает срок службы узла до 10–15 лет.
