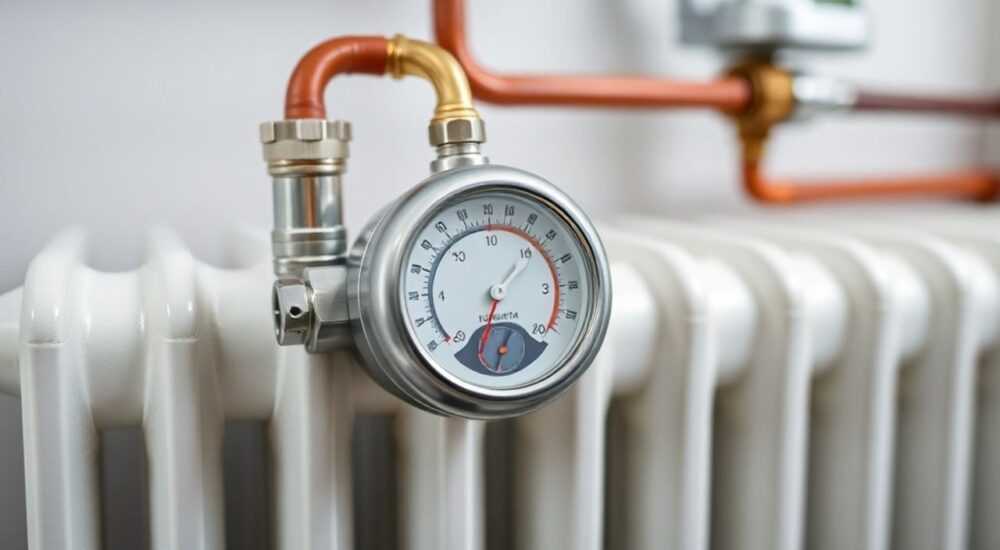

Соединения батарей отопления

Соединения батарей отопления — это ключевой элемент эффективной и безопасной работы системы отопления. Правильно выполненные стыки обеспечивают герметичность, устойчивость к давлению и температурным перепадам, а также позволяют легко обслуживать и модернизировать систему. Неправильный выбор типа соединения или ошибки при монтаже могут привести к протечкам, снижению теплоотдачи и даже аварийным ситуациям.

От качества соединений напрямую зависит срок службы всей отопительной системы. Особенно это актуально в многоквартирных домах и частных коттеджах, где система работает под постоянным давлением и высокой температурой. Современные технологии предлагают широкий выбор решений — от традиционных накидных гаек до современных пресс-фитингов. Однако не все варианты одинаково подходят для каждого случая. Чтобы избежать ошибок, необходимо понимать принципы работы разных типов соединений, их достоинства и ограничения.

Типы соединений батарей отопления: классификация и особенности

Соединения радиаторов делятся на несколько основных видов в зависимости от способа фиксации, материала и конструкции. Каждый тип имеет свою сферу применения, технические требования и уровень надёжности. Основные категории — резьбовые, фланцевые, компрессионные и пресс-соединения. Выбор между ними зависит от давления в системе, типа теплоносителя, доступности для обслуживания и бюджета проекта.

Резьбовые соединения — самые распространённые в бытовых системах. Они просты в установке, недороги и совместимы с большинством материалов. Фланцевые применяются в промышленных и крупных объектах, где требуется быстрый демонтаж. Компрессионные и цанговые фитинги популярны при работе с пластиковыми и металлопластиковыми трубами. Пресс-фитинги — современное решение для скрытого монтажа без последующего доступа.

При выборе важно учитывать совместимость материалов. Например, соединение медной трубы с алюминиевым радиатором без диэлектрической вставки вызывает электрохимическую коррозию. Также критично значение рабочего давления: в централизованном отоплении оно может достигать 10–12 атмосфер, тогда как в автономных системах — 1,5–3 атм.

Когда какой тип использовать?

• Частный дом с автономной системой: предпочтение — резьбовым или пресс-фитингам из латуни или нержавеющей стали.
• Многоквартирный дом с центральным отоплением: допускаются только проверенные решения — резьбовые с уплотнителями или фланцевые при наличии проекта.
• Промышленные объекты: фланцевые соединения с паронитовыми прокладками и болтовым креплением.
• Ремонт с ограниченным доступом: компрессионные фитинги, если нет возможности заварить или опрессовать.

Резьбовые соединения: устройство, применение и правила монтажа

Резьбовые соединения — «рабочая лошадка» систем отопления. Их используют с середины XX века, и сегодня они по-прежнему составляют более 70% всех подключений радиаторов в России. Конструктивно это накидная гайка с внутренней резьбой, которая наворачивается на штуцер радиатора или трубу. Уплотнение обеспечивается намоткой (льном, ФУМ-лентой) или резиновой прокладкой.

Основные преимущества — низкая стоимость, простота установки и возможность многократного демонтажа. Недостаток — риск протечки при неправильной затяжке или использовании некачественного уплотнителя. Особенно это критично при использовании алюминиевых радиаторов, чувствительных к перетяжке.

Для монтажа применяют стандартные ключи: разводной, газовый или торцевой. Важно не перетягивать гайку — достаточно 2–3 оборотов после плотного контакта. Избыточное усилие деформирует резьбу или разрушает прокладку.

Пошаговый алгоритм монтажа резьбового соединения

1. Очистите резьбу штуцера от грязи и старого уплотнителя.
2. Нанесите термостойкую пасту на резьбу (для льна) или намотайте выбранный уплотнитель по ходу резьбы.
3. Наверните накидную гайку вручную до упора.
4. Доверните ключом на 2–3 оборота, контролируя усилие.
5. Проверьте герметичность после запуска системы.

Фланцевые соединения: когда и зачем они нужны

Фланцевые соединения применяются в системах с большим диаметром труб (от DN50) и высоким давлением. Они состоят из двух фланцев, закреплённых на концах труб или радиаторов, между которыми устанавливается прокладка. Фиксация осуществляется болтами. Такое соединение легко разобрать для ремонта или замены оборудования.

Основная сфера применения — промышленные котельные, тепловые пункты, крупные административные здания. В жилом секторе встречаются редко, только при индивидуальном проектировании. Преимущества — высокая герметичность, устойчивость к вибрациям и возможность быстрой замены участка трубопровода.

Недостатки — габаритность, высокая стоимость и необходимость в свободном пространстве для обслуживания. Также требуется точная центровка фланцев, иначе возникает перекос и протечка.

Требования к монтажу

• Фланцы должны быть строго параллельны.
• Болты затягиваются крест-накрест равномерно.
• Прокладка должна выступать за края фланца не менее чем на 3 мм.
• Используются только паронитовые или графитовые прокладки, устойчивые к температуре.

Компрессионные и цанговые фитинги: плюсы и минусы

Компрессионные фитинги активно используются при подключении радиаторов к металлопластиковым, полиэтиленовым и медным трубам. Принцип действия основан на обжиме трубной стенки конусной гайкой через цангу. Это создаёт герметичное соединение без сварки и пайки.

Преимущества — простота монтажа, возможность выполнения работ без специального оборудования, ремонтопригодность. Минусы — ограничение по давлению (обычно до 10 атм), чувствительность к вибрациям и риск ослабления при термоциклировании.

Компрессионные соединения не рекомендуются для скрытой прокладки — например, в стяжке пола. При протечке потребуется вскрытие конструкции. Для таких случаев лучше выбрать пресс-фитинги.

Правила установки

• Труба должна быть ровно обрезана, без заусенцев.
• Глубина вставки в фитинг — строго по метке.
• Затяжка гайки выполняется ключом, без перетяжки.
• Первую проверку проводят при низком давлении.

Пресс-фитинги: технология будущего или избыточное решение

Пресс-соединения — один из самых надёжных способов подключения радиаторов. Они используются с медными, металлопластиковыми и PEX-трубами. Монтаж выполняется специальными клещами, которые обжимают гильзу фитинга вокруг трубы, создавая монолитное, бесшовное соединение.

Главное преимущество — абсолютная герметичность и долговечность (срок службы до 50 лет). Соединение не подвержено вибрациям, коррозии и не требует обслуживания. Недостаток — высокая стоимость инструмента и невозможность демонтажа без повреждения фитинга.

Пресс-фитинги идеальны для скрытой прокладки, в том числе в стенах и полу. Они соответствуют самым строгим европейским стандартам (DIN 8074/8075, EN ISO 15875).

Этапы монтажа

1. Обрежьте трубу строго под углом 90°.
2. Наденьте пресс-гильзу и фитинг на трубу.
3. Вставьте трубу в фитинг до упора.
4. Обожмите гильзу пресс-клещами с калиброванными матрицами.
5. Проверьте маркировку обжима — она должна быть равномерной.

Типичные ошибки при подключении радиаторов и как их избежать

Даже опытные мастера допускают ошибки, которые приводят к протечкам, снижению КПД или авариям. Знание типичных проблем помогает предотвратить их на этапе монтажа.

• Смешивание материалов без диэлектрической вставки: например, стальная труба и алюминиевый радиатор. Возникает гальваническая коррозия, разрушающая металл.
• Перетяжка резьбовых соединений: приводит к трещинам в чугуне или алюминии, особенно в старых батареях.
• Использование ФУМ-ленты вместо льна в горячих системах: лента теряет эластичность при температуре выше 90 °C и начинает пропускать воду.
• Неправильная ориентация вентилей: при нижнем подключении важно соблюдать направление потока, указанное на термостате.
• Отсутствие воздухоотводчика: завоздушивание радиатора снижает теплоотдачу на 20–30%.

Чек-лист перед запуском системы

• Проверены все соединения на герметичность (визуально и под давлением).
• Установлен кран Маевского или автоматический воздухоотводчик.
• Соблюдена совместимость материалов.
• Радиатор закреплён на кронштейнах (минимум 2 на секцию до 10, 3 — свыше).
• Выполнено гидравлическое испытание при давлении 1,5×Pраб.

Экспертное мнение

Интервью с Сергеем Волковым, инженером-теплотехником, 18 лет в сфере

— Сегодня многие владельцы домов хотят сделать всё быстро и дёшево. Но соединения — это не место для экономии. Я рекомендую использовать пресс-фитинги для меди и PEX, а для стальных систем — резьбовые соединения с льном и пастой. Главное — не смешивать материалы.

— В новых домах всё чаще применяют коллекторные системы с нижним подключением радиаторов. Здесь важна точность монтажа: каждый фитинг должен быть идеально обжат. Мы используем цифровые пресс-клещи с контрольной маркировкой.

— Также обращайте внимание на качество самих радиаторов. Дешёвые китайские батареи часто имеют слабую резьбу — при затяжке она просто срывает. Проверяйте маркировку: должно быть указано рабочее давление не менее 16 атм для центрального отопления.

Вопросы и ответы

Заключение

Правильные соединения батарей отопления — залог комфортного микроклимата, энергоэффективности и долговечности всей системы. От выбора типа соединения зависит не только герметичность, но и безопасность, особенно в многоэтажных домах с высоким давлением. Современные технологии предлагают решения на любой бюджет и задачу — от простых резьбовых до надёжных пресс-фитингов.

• Подбирайте тип соединения с учётом давления, температуры и материала системы.
• Используйте диэлектрические вставки при соединении разнородных металлов.
• Приоритет — проверенным уплотнителям: лён с пастой, паронит, PTFE-нить.
• Для скрытой прокладки выбирайте пресс-фитинги — они не требуют обслуживания.
• Всегда проводите опрессовку перед запуском системы.
