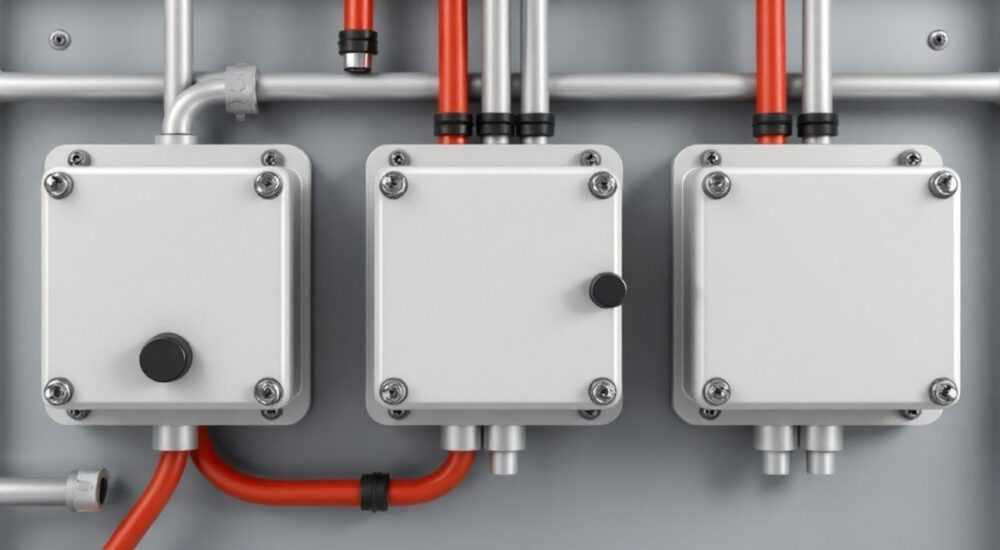

Соединительные коробки для греющего кабеля

Соединительные коробки для греющего кабеля — это обязательный элемент любой системы обогрева труб, кровли или полов. Они обеспечивают герметичное и безопасное соединение нагревательного кабеля с питающим, а также защищают место стыка от влаги, механических повреждений и внешних воздействий. Без правильно установленной коробки система теряет надёжность, возрастает риск короткого замыкания, а срок службы кабеля сокращается в разы.

Назначение и функции соединительных коробок

Система обогрева на основе греющего кабеля состоит из нескольких компонентов: самого нагревательного элемента, датчиков температуры, терморегулятора и питающего кабеля. Ключевое соединение между ними происходит в специальной распределительной точке — соединительной коробке. Она выполняет сразу несколько задач: механическую фиксацию, электрическую изоляцию и защиту от внешней среды.

Представьте ситуацию: вы проложили кабель по желобу крыши, подключили его к сети, но не использовали коробку. Уже через месяц в месте скрутки образуется конденсат, начинается окисление контактов, растёт сопротивление — и в один момент кабель просто перестаёт работать. Такие случаи — не редкость. Именно поэтому нормы ПУЭ (Правил устройства электроустановок) требуют герметизации всех соединений в системах с повышенной влажностью.

Соединительная коробка — это не просто пластиковая коробочка. Это продуманная конструкция с уплотнителями, зажимами для кабелей, клеммниками и, в некоторых случаях, дополнительной защитой от перенапряжения. Её основная цель — создать стабильный, безопасный и долговечный контакт, который прослужит не менее 10–15 лет без вмешательства.

Основные виды соединительных коробок

Не все коробки одинаковы. В зависимости от назначения, условий эксплуатации и типа кабеля используются разные модели. Основное разделение — по способу соединения и уровню защиты.

Первый тип — проходные коробки. Они применяются, когда нужно соединить два участка нагревательного кабеля или продолжить линию. Часто такие решения используют при ремонте оборванного кабеля или при необходимости увеличить длину трассы. Конструктивно они содержат два входных отверстия и герметичную камеру с клеммами.

Второй тип — концевые заделки (терминальные коробки). Их устанавливают на конце нагревательного кабеля, чтобы герметизировать свободный конец. Это важно, потому что открытый конец может впитывать влагу, что приведёт к пробою изоляции. Такие коробки односторонние, с одной стороны подключается кабель, с другой — заглушка.

Третий тип — распределительные коробки, где соединяются нагревательный кабель и питающий (сетевой). Это самый распространённый вариант. Здесь важно обеспечить надёжный контакт между медным проводником питания и жилой греющего кабеля, часто с использованием компрессионных гильз или специальных клеммников.

Ещё один важный параметр — материал корпуса. На рынке встречаются коробки из АБС-пластика, поликарбоната и нержавеющей стали. Первые два варианта подходят для внутреннего и умеренного внешнего использования, стальные — для агрессивных условий: промышленные объекты, зоны с высокой вибрацией, химически активные среды.

Как выбрать подходящую коробку: ключевые критерии

Выбор соединительной коробки — не место для экономии. Дешёвая модель может стоить в 2–3 раза меньше, но её ресурс — в 5–10 раз короче. Чтобы не ошибиться, ориентируйтесь на пять главных параметров.

Первый — степень защиты (IP). Для наружного монтажа минимальный допустимый уровень — IP67. Это означает, что коробка выдержит погружение в воду на 30 минут. Лучше выбирать IP68 — полная герметичность при длительном контакте с водой. Особенно актуально для систем антиобледенения на кровле или в желобах.

Второй — тип кабеля. Есть коробки, рассчитанные только на саморегулирующиеся кабели, другие — на резистивные. Некоторые универсальные модели подходят для обоих типов, но важно проверять технические характеристики производителя. Например, при работе с саморегулирующимся кабелем нельзя использовать обычные клеммы — требуется изолированный контакт, иначе произойдёт локальный перегрев.

Третий — диаметр кабельных вводов. Коробка должна плотно обхватывать кабель. Если уплотнитель слишком широкий — будет щель, если узкий — можно повредить изоляцию при затягивании. Уточняйте диаметр кабеля у производителя и подбирайте коробку с соответствующими вводами (например, 8–14 мм).

Четвёртый — материал и температурный диапазон. Пластиковые коробки могут деформироваться при +80 °C и выше. Если система работает в условиях высокой температуры (например, в тепловых пунктах), выбирайте модели из термостойких полимеров или металла. Диапазон должен быть не уже –40 °C до +90 °C.

Пятый — наличие сертификатов. Надёжные производители (Nexans, Heat Trace, Ensto, Raychem) предоставляют документы: соответствие ГОСТ Р 51321, СРО, пожарную безопасность. Отсутствие сертификатов — красный флаг.

Монтаж своими руками: пошаговая инструкция

Если вы решили установить коробку самостоятельно, следуйте чёткому алгоритму. Даже малейшее отклонение может привести к потере герметичности.

1. Отключите питание. Это правило №1. Работать с любыми соединениями под напряжением категорически запрещено.
2. Подготовьте кабели. Аккуратно снимите внешнюю оболочку греющего и питающего кабеля на 4–5 см. Не повредите экранирующую оплётку и внутреннюю изоляцию.
3. Зачистите жилы. Удалите экран и изоляцию так, чтобы осталось 10–12 мм оголённого проводника. Для саморегулирующихся кабелей используйте специальную технологию «скрутки с изоляцией».
4. Подключите к клеммам. Заведите жилы в клеммник коробки. Затяните винты равномерно, не допуская перекоса. Не пережимайте — можно повредить провод.
5. Установите уплотнители. Наденьте кабельные вводы на каждый кабель, вставьте в корпус коробки. Убедитесь, что уплотнитель плотно прилегает.
6. Закройте корпус. Совместите половинки коробки, затяните болты крест-накрест. Слышимый щелчок — признак правильной герметизации.
7. Проверьте сопротивление. Перед подачей напряжения измерьте сопротивление изоляции мегаомметром (500 В). Оно должно быть не менее 1 МОм.

Что делать при ремонте повреждённого кабеля?

Если греющий кабель порвался, не пытайтесь просто скрутить и изолировать. Используйте проходную соединительную коробку. Отрезайте повреждённый участок, зачистите оба конца, подключите к клеммам. После этого обязательно протестируйте систему.

Типичные ошибки при установке и как их избежать

Даже опытные монтажники иногда допускают критические ошибки. Вот самые частые:

• Использование обычной распаячной коробки вместо специализированной. Бытовые коробки не рассчитаны на постоянный нагрев и влажность. Через месяц — протечка, короткое замыкание.
• Недостаточная зачистка кабеля. Если оставить часть экрана под клеммой, контакт будет плохим, начнёт греться — и расплавит корпус.
• Перетяжка кабельных вводов. Слишком сильно затянутый уплотнитель пережимает кабель, повреждает изоляцию. Через время — утечка тока.
• Монтаж на открытом солнце без защиты. Ультрафиолет разрушает пластик. Даже UV-стабилизированный корпус со временем становится хрупким.
• Отсутствие тестирования после сборки. Подключение без проверки сопротивления — лотерея. Лучше потратить 10 минут, чем потом вскрывать кровлю.

Эксплуатация и обслуживание: советы на годы вперёд

Соединительная коробка — это «слабое звено» системы. Но при правильном монтаже она может служить десятилетиями. Главное — соблюдать правила эксплуатации.

Первое — регулярный осмотр. Раз в год, перед началом сезона обогрева, проверяйте состояние коробки: нет ли трещин, следов протечки, коррозии на клеммах. Если коробка установлена в труднодоступном месте (например, под кровлей), сделайте ревизионный люк.

Второе — контроль параметров. Используйте мультиметр для проверки сопротивления кабеля. Резкое падение — сигнал о проблеме. Также следите за потребляемым током: если он вырос на 15% и более — возможен локальный перегрев в соединении.

Третье — защита от механических повреждений. Не стоит прокладывать кабель рядом с местами, где возможны удары или вибрации. Если коробка находится на уровне земли, закройте её защитным кожухом.

Когда менять коробку?

Замена требуется при:

• Видимых повреждениях корпуса;
• Появлении конденсата внутри;
• Окислении контактов;
• Повторяющихся срабатываниях УЗО.

Не пытайтесь «починить» старую коробку. Это временная мера. Полная замена — единственный надёжный способ.

Экспертное мнение

Вопросы и ответы

Заключение

Соединительная коробка — это не аксессуар, а ключевой элемент безопасности и надёжности системы обогрева. От её качества и правильного монтажа зависит, будет ли ваша кровля свободна от льда, а трубы — от разрыва. Экономия на этом компоненте чревата гораздо более высокими расходами в будущем.

• Используйте только специализированные коробки с защитой не ниже IP67.
• Следите за совместимостью с типом греющего кабеля.
• Монтаж должен включать проверку сопротивления изоляции.
• Регулярный осмотр — залог долгой службы системы.
• Любое соединение должно быть постоянным, а не временным.
