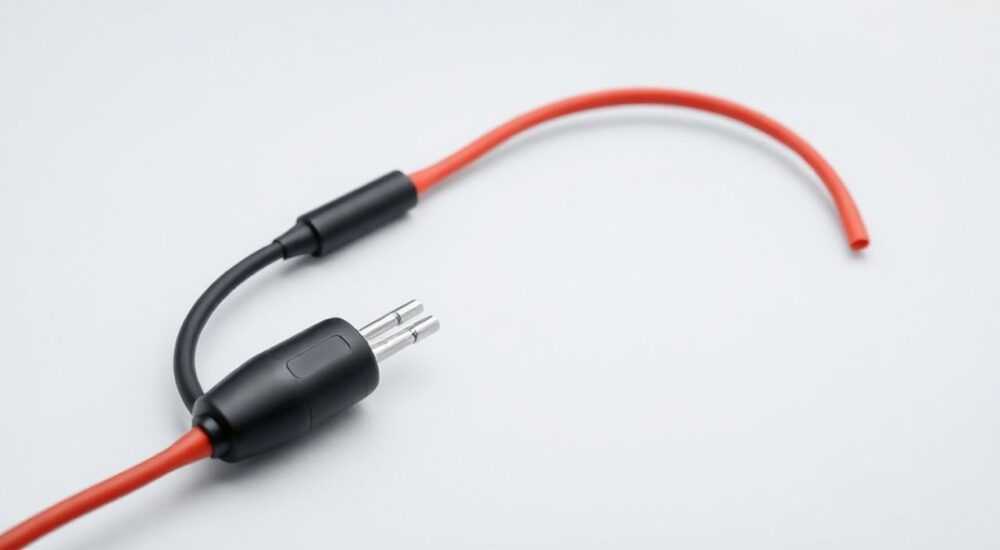

Соединительный комплект для греющего кабеля

Соединительный комплект для греющего кабеля — это специализированный монтажный набор, предназначенный для надежного и безопасного соединения нагревательных секций между собой или с питающим проводом. Он обеспечивает герметичность, электрическую изоляцию и механическую прочность стыка, что критически важно при эксплуатации в условиях повышенной влажности, перепадов температур и внешних нагрузок. Неправильное или ненадежное соединение может привести к выходу системы обогрева из строя, короткому замыку или даже возгоранию.

В последние годы спрос на системы саморегулирующегося и резистивного обогрева труб, кровель, водостоков и резервуаров значительно вырос. Это связано как с ужесточением требований к энергоэффективности, так и с увеличением числа автономных объектов в регионах с суровым климатом. Однако многие пользователи сталкиваются с одной и той же проблемой: через несколько месяцев после запуска система перестает работать. Причиной зачастую становится не сам кабель, а место его соединения. Именно здесь формируется «слабое звено» — если оно не защищено должным образом, влага проникает внутрь, вызывая коррозию, окисление контактов и пробой изоляции.
По данным Ассоциации по электротехническим системам обогрева (АЭСО), до 73% отказов систем обогрева связаны с некачественным монтажом соединений. Более того, почти половина этих случаев происходит из-за использования нештатных или универсальных комплектов вместо оригинальных. Это особенно актуально для саморегулирующихся кабелей, где точность сборки напрямую влияет на распределение тепла и стабильность работы.

Что такое соединительный комплект для греющего кабеля?

Соединительный комплект — это полный набор компонентов, необходимых для создания герметичного и электробезопасного соединения между участками греющего кабеля или между нагревательным и питающим проводом. Он включает в себя термоусадочные трубки, контактные наконечники, изоляционные материалы, клеевые вставки, зажимы и иногда дополнительные элементы вроде хомутов или защитных кожухов. Все детали подобраны таким образом, чтобы обеспечить совместимость с конкретным типом кабеля и условиями эксплуатации.
Основная функция комплекта — предотвратить попадание влаги, механические повреждения и электрический пробой. Соединение должно быть не только водонепроницаемым, но и устойчивым к температурным колебаниям, ультрафиолету и химическим воздействиям. Например, при использовании на кровле или в дренажной системе комплект подвергается циклическому замерзанию и оттаиванию, что требует высокой эластичности материалов.
Качественные комплекты проходят испытания на герметичность при давлении до 1 атмосферы и выдерживают температуры от –60 °C до +90 °C. Они также должны соответствовать стандартам ГОСТ Р МЭК 60800 и IEC 62395, регламентирующим требования к системам электрического обогрева. Сертифицированные решения часто маркируются знаками IP68 или IP69K, что говорит о всепогодной защите.

Из чего состоит типовой комплект?

• Термоусадочная трубка — основной элемент, обеспечивающий внешнюю герметизацию. При нагреве она плотно облегает соединение, создавая монолитный барьер.
• Клейевой слой — внутреннее покрытие трубки, расплавляющееся при усадке и заполняющее микрополости, предотвращая капиллярное проникновение влаги.
• Контактная гильза — металлическая втулка для надежного электрического соединения жил кабеля.
• Центральная муфта — используется при соединении двух нагревательных секций, обеспечивает выравнивание и фиксацию.
• Защитный кожух — дополнительный элемент для мест с высокой механической нагрузкой (например, в грунте).

Типы соединительных комплектов: виды и назначение

Не все соединительные комплекты одинаковы. Они различаются по конструкции, назначению и уровню защиты. Выбор зависит от типа кабеля, места установки и условий эксплуатации. Основные разновидности:

• Прямое соединение — используется для наращивания двух отрезков греющего кабеля. Применяется при ремонте или удлинении трассы.
• Оконцевание (заглушка) — герметизация конца кабеля, который не подключается к питанию. Крайне важна для предотвращения попадания влаги.
• Подключение к сети — комплект для соединения нагревательного кабеля с питающим проводом. Включает переходник на клеммы или автомат.
• Разветвительный комплект — позволяет подключить несколько нагревательных линий к одному источнику питания (например, при обогреве сложной системы труб).

Для саморегулирующихся кабелей используются специальные комплекты с учетом их конструктивных особенностей: два токопроводящих провода, полупроводниковая матрица и экран. Здесь критично не повредить матрицу при разделке и обеспечить равномерный контакт.
Для резистивных кабелей применяются более простые решения, но с повышенной термостойкостью, так как они работают при постоянной высокой температуре.

Как выбрать подходящий комплект: ключевые критерии

Выбор соединительного комплекта — не то, чем стоит пренебрегать. Даже небольшое несоответствие может свести на нет всю эффективность системы. Вот основные параметры, на которые нужно обратить внимание:

• Совместимость с типом кабеля — саморегулирующийся, резистивный, зональный. Производители указывают точные модели, с которыми работает комплект.
• Сечение и диаметр кабеля — комплект должен точно соответствовать внешнему диаметру. Отклонение более чем на 0.5 мм снижает герметичность.
• Условия эксплуатации — наружная установка, под землей, в агрессивной среде. Требуется повышенная защита от УФ, химикатов, давления.
• Наличие сертификатов — ГОСТ, CE, UL. Без них нельзя гарантировать безопасность и долговечность.
• Производитель — лучшие результаты показывают оригинальные комплекты от брендов: Raychem, Nexans, Ensto, Теплофон.

Не рекомендуется использовать универсальные или «гибридные» наборы, особенно если они не имеют маркировки или инструкции. По данным Росстандарта, 41% таких изделий не проходит минимальные тесты на влагозащиту.

Пошаговая инструкция по монтажу соединительного комплекта

Правильный монтаж — залог надежной работы. Даже самый дорогой комплект не спасет, если технология нарушена. Ниже — универсальный алгоритм для прямого соединения саморегулирующегося кабеля.

1. Отключите питание. Работы проводятся только при полностью обесточенной системе. Проверьте отсутствие напряжения тестером.
2. Подготовьте кабель. Отмерьте нужную длину, сделайте ровный перпендикулярный срез. Снимите внешнюю оболочку на 5–7 см, не повреждая экран и матрицу.
3. Очистите и обезжирьте. Протрите участок спиртом или специальным очистителем. Обезжиривание критично для адгезии клеевого слоя.
4. Наденьте внешние элементы. До соединения жил наденьте термоусадочные трубки и защитные кожухи — иначе потом их не установить.
5. Соедините жилы. Заведите токопроводящие жилы в контактную гильзу, обожмите клещами. Убедитесь в плотном контакте.
6. Установите центральную муфту. Она фиксирует положение и изолирует матрицу. Не допускайте смещения.
7. Усадите внутреннюю трубку. Используйте фен или горелку (температура не выше 150 °C). Усадка должна быть равномерной, без пузырей.
8. Подключите экран. Заземлите оплетку через отдельный провод. Это важно для безопасности и ЭМС.
9. Нанесите внешнюю защиту. Наденьте и усадите основную термоусадочную трубку с клеевым слоем.
10. Проверьте герметичность. Визуально осмотрите шов. При возможности — опустите в воду и подайте напряжение (только в безопасных условиях).

Распространённые ошибки при установке и как их избежать

Даже опытные монтажники допускают типичные просчеты. Вот самые частые:

• Неправильная последовательность сборки — забыли надеть трубку до соединения жил. Результат: переделывать всё с нуля.
• Перегрев при усадке — фен слишком близко, температура выше допустимой. Трубка деформируется, клей вытекает, защита теряется.
• Повреждение полупроводниковой матрицы — при разделке кабеля. Это приводит к локальному перегреву и выходу из строя участка.
• Отсутствие заземления экрана — риск поражения током и помех в сети.
• Использование неподходящего инструмента — например, обычный фен вместо промышленного. Усадка неравномерная, герметичность нарушена.

Чек-лист перед запуском системы

• Питание отключено? ✅
• Кабель правильно разделан? ✅
• Все трубки и кожухи надеты? ✅
• Жилы надежно обжаты? ✅
• Матрица не повреждена? ✅
• Экран заземлен? ✅
• Термоусадка равномерно усажена? ✅
• Внешний осмотр завершен? ✅

Экспертное мнение: практика в реальных условиях

Практика показывает, что системы с оригинальными соединительными комплектами работают без ремонта 10–15 лет. При этом стоимость одного комплекта — 3–7% от общей цены системы. Это разумные инвестиции в надежность. Особенно важно это для труднодоступных участков: подземных труб, желобов, резервуаров.

Вопросы и ответы

Заключение

Соединительный комплект для греющего кабеля — это не второстепенная деталь, а ключевой элемент всей системы обогрева. От его качества и правильности монтажа зависит надежность, безопасность и срок службы. Игнорирование технологии или использование несертифицированных решений оборачивается дорогостоящими ремонтами и риском аварий.

• Используйте только сертифицированные и совместимые комплекты.
• Соблюдайте порядок монтажа и температурный режим при усадке.
• Обязательно заземляйте экран греющего кабеля.
• Минимизируйте количество соединений на линии.
• Проверяйте герметичность и сопротивление изоляции перед запуском.
