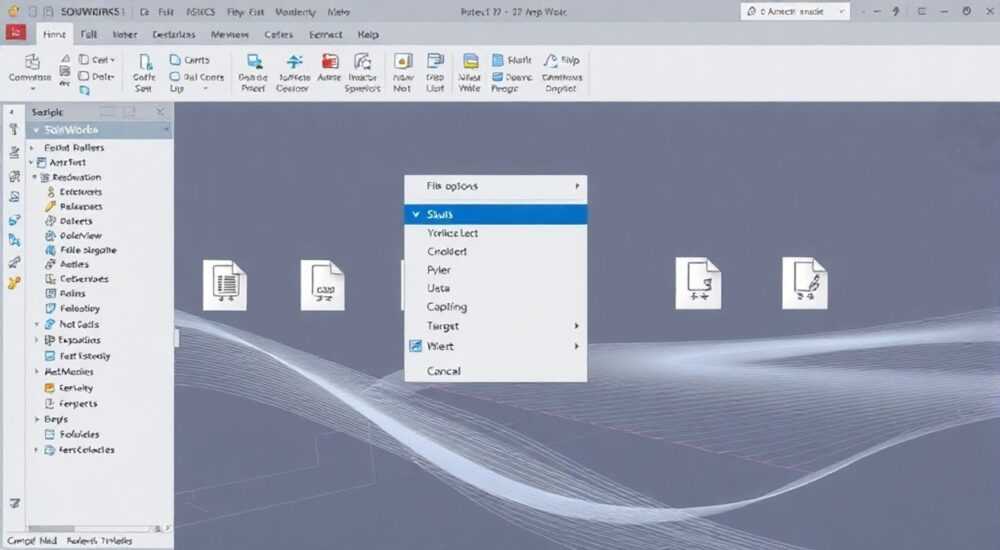

Solidworks какой формат

Solidworks — один из ведущих программных комплексов для 3D-моделирования, проектирования и инженерного анализа. Его используют миллионы специалистов по всему миру: от начинающих конструкторов до профессионалов в аэрокосмической, автомобильной и машиностроительной отраслях. Одной из ключевых особенностей Solidworks является работа с разнообразными форматами файлов — как собственными, так и универсальными. Понимание этих форматов критически важно для эффективного обмена данными, совместной работы и интеграции с другими CAD-системами.

Solidworks использует собственные форматы — SLDPRT (детали), SLDASM (сборки) и SLDRAW (чертежи). Для обмена с другими системами рекомендуется использовать нейтральные форматы: STEP (.step), IGES (.igs), Parasolid (.x_t) или PDF. Выбор зависит от задачи: точность геометрии, наличие параметризации, совместимость с ПО получателя.

Содержание статьи:

Форматы Solidworks: какие бывают и зачем нужны
Основные внутренние форматы Solidworks
Когда использовать внутренние форматы
Нейтральные и универсальные форматы для экспорта и импорта
Когда какой формат выбирать?
Как правильно конвертировать и передавать файлы
Советы по успешной передаче данных
Типичные ошибки при работе с форматами и как их избежать
Ошибка 1: «При импорте STEP модель смещена или искажена»
Ошибка 2: «После экспорта в IGES пропали скругления»
Ошибка 3: «При открытии сборки в другом ПО детали не находятся»
Ошибка 4: «Импортированная модель не редактируется»
Экспертное мнение
Вопросы и ответы
Заключение

Форматы Solidworks: какие бывают и зачем нужны

Каждый пользователь Solidworks сталкивается с необходимостью сохранять, отправлять или принимать файлы. Однако не все понимают, что тип формата влияет на качество модели, возможность редактирования и совместимость с другими системами. Форматы можно условно разделить на две большие группы: внутренние (нативные) и нейтральные (универсальные).

Внутренние форматы — это «родной язык» Solidworks. Они хранят не только геометрию, но и всю историю построения, размеры, привязки, материалы, параметры и связи между элементами. Это позволяет полноценно редактировать модель в дальнейшем. Нейтральные же форматы служат для обмена данными между различными CAD-системами, например, между Solidworks и AutoCAD, CATIA или Fusion 360.

Выбор формата — это всегда компромисс между функциональностью и совместимостью. Например, если вы работаете в команде, где все используют Solidworks, логично обмениваться файлами .SLDPRT и .SLDASM. Но если заказчик использует другую платформу, придётся экспортировать модель в STEP или IGES.

Полезно знать: Нейтральные форматы могут терять параметризацию и историю модели. После импорта в другую систему вы получите «глухую» геометрию, которую нельзя изменить через дерево построений.

Основные внутренние форматы Solidworks

Solidworks использует три основных типа файлов, соответствующих трём уровням проектирования: деталь, сборка и чертёж.

.SLDPRT — формат для отдельных деталей. Содержит полную информацию о 3D-модели: эскизы, операции выдавливания, скругления, отверстия и т.д.
.SLDASM — формат сборки. Хранит ссылки на несколько .SLDPRT-файлов, а также связи, ограничения и позиционирование деталей относительно друг друга.
.SLDDRW — формат чертежа. Включает виды, разрезы, размеры, таблицы и аннотации, созданные на основе .SLDPRT или .SLDASM.

Эти форматы являются проприетарными, то есть оптимизированы исключительно под работу в среде Solidworks. Их главное преимущество — полная сохранность параметрической информации. Вы можете открыть модель, изменить размер в эскизе и перестроить всю деталь автоматически.

Когда использовать внутренние форматы

При работе в единой команде, где все участники имеют доступ к Solidworks.
Если требуется многократное редактирование модели.
Для хранения проектов в архиве предприятия.
При использовании дополнительных модулей: Simulation, Routing, Sheet Metal.

«Никогда не передавайте клиенту или поставщику .SLDPRT без предварительной консультации. У них может не быть лицензии Solidworks. Лучше сразу экспортировать в универсальный формат.» — Алексей Миронов, инженер-конструктор, 12 лет опыта

Нейтральные и универсальные форматы для экспорта и импорта

Когда необходимо сотрудничать с внешними организациями или использовать данные в других системах, приходится использовать нейтральные форматы. Solidworks поддерживает более 20 таких форматов, но наиболее важные — это:

Формат	Расширение	Преимущества	Недостатки
STEP	.step, .stp	Высокая точность, поддержка сложной геометрии, стандарт ISO 10303	Нет параметризации, возможна потеря цветов и текстур
IGES	.igs, .iges	Широкая совместимость, подходит для старых систем	Устаревший стандарт, плохая поддержка NURBS, нет топологии
Parasolid	.x_t, .x_b	Отличная точность, поддерживается многими CAD-системами (NX, Solid Edge)	Бинарный формат (.x_b) трудно проверить текстово
ACIS	.sat	Поддерживается AutoCAD и другими системами	Часто теряются метаданные, ограниченная поддержка сборок
PDF	.pdf	Удобен для печати и просмотра, включает чертежи и 3D-виды	Не редактируется как CAD-модель

На практике STEP (.step) считается «золотым стандартом» обмена между CAD-системами. Он обеспечивает высокую точность геометрии и поддерживается практически всеми современными программами 3D-моделирования.

Когда какой формат выбирать?

Для передачи детали другому CAD-пользователю — используйте STEP. Это максимально надёжный способ сохранить форму без потерь.
Для интеграции с CAM-системами — Parasolid (.x_t) часто предпочтительнее, так как многие системы ЧПУ работают на его ядре.
Для архивирования или презентации — PDF с 3D-вложением позволяет вращать модель прямо в документе.
При работе со старыми системами — IGES может быть единственным вариантом, но будьте готовы к возможным ошибкам импорта.

Полезно знать: Solidworks позволяет настраивать параметры экспорта: точность, единицы измерения, масштаб. Всегда проверяйте настройки перед сохранением в нейтральный формат.

Как правильно конвертировать и передавать файлы

Процесс экспорта и импорта в Solidworks прост, но требует внимания к деталям. Вот пошаговый алгоритм корректной конвертации:

Откройте нужную деталь, сборку или чертёж.
Перейдите в меню Файл → Сохранить как.
В выпадающем списке «Тип файла» выберите нужный формат (например, STEP).
Нажмите «Опции» и задайте параметры: единицы (миллиметры), точность (высокая), масштаб (1:1).
Подтвердите выбор и сохраните файл.

При импорте также важно учитывать настройки. Solidworks может импортировать IGES, STEP, SAT и другие форматы, но по умолчанию создаётся «немая» геометрия. Чтобы восстановить возможность редактирования, нужно использовать инструменты FeatureWorks — они автоматически распознают отверстия, фаски, вырезы и создают параметрические операции.

Советы по успешной передаче данных

Всегда уточняйте, какой формат поддерживает получатель.
Если отправляете сборку, решите: передавать как единый файл или с приложенными деталями.
Для STEP-файлов указывайте версию стандарта (AP203, AP214, AP242). AP242 — самая современная.
Проверяйте результат импорта на тестовой машине, если возможно.

«Перед отправкой клиента всегда делайте контрольный импорт: сохраните в STEP, закройте файл и попробуйте открыть его заново. Так вы увидите, что получит ваш партнёр.» — Ольга Петрова, ведущий инженер-проектировщик, 9 лет в авиастроении

Типичные ошибки при работе с форматами и как их избежать

Даже опытные пользователи допускают ошибки при конвертации. Ниже — самые распространённые проблемы и способы их решения.

Ошибка 1: «При импорте STEP модель смещена или искажена»

Чаще всего это связано с несоответствием единиц измерения. Например, если модель была создана в дюймах, а система интерпретирует её как миллиметры. Решение: в настройках импорта явно укажите единицы (мм или дюймы).

Ошибка 2: «После экспорта в IGES пропали скругления»

IGES плохо передаёт NURBS-поверхности и сложные поверхности. Альтернатива — всегда использовать STEP вместо IGES, если получатель это поддерживает.

Ошибка 3: «При открытии сборки в другом ПО детали не находятся»

Это происходит, когда передаётся только .SLDASM, но не прилагаются .SLDPRT. Решение: использовать функцию «Собрать в папку» (File → Pack and Go), которая копирует все связанные файлы.

Ошибка 4: «Импортированная модель не редактируется»

Нейтральные форматы не сохраняют дерево построений. Чтобы сделать модель параметрической, запустите FeatureWorks (Insert → FeatureWorks → Recognize Features).

Проблема	Причина	Решение
Модель «ломается» при импорте	Низкая точность экспорта	Увеличьте значение точности до 0.001 мм
Цвета и слои не сохраняются	Формат не поддерживает атрибуты	Используйте PDF или DWG для передачи чертежей
Потеря связей в сборке	Отсутствие зависимых файлов	Применяйте Pack and Go

Экспертное мнение

«Сегодня всё больше компаний переходят на открытые стандарты. Я настоятельно рекомендую использовать AP242 — это новейшая версия STEP, поддерживающая PMI (Product Manufacturing Information), т.е. технологические данные, такие как шероховатость, допуски, примечания. Это позволяет строить полноценный цифровой двойник без бумажных чертежей.» — Дмитрий Ковалёв, технический директор CAD-интегратора, 15 лет в области PLM

По его словам, будущее за модельно-ориентированным проектированием (MBD), где вся информация содержится в 3D-модели, а не на 2D-чертежах. В этом контексте правильный выбор формата становится ещё важнее. Solidworks уже поддерживает MBD, и использование STEP AP242 позволяет передавать эти данные в производство.

Вопросы и ответы

Можно ли открыть SLDPRT без Solidworks?

Да, но с ограничениями. Можно использовать бесплатные просмотрщики, например eDrawings или онлайн-платформы (My.Solidworks, 3D ContentCentral). Для редактирования потребуется совместимое ПО, например Solid Edge, которое поддерживает Parasolid.

Чем отличается X_T от X_B?

X_T — текстовая версия Parasolid, легко читается и проверяется. X_B — бинарная, компактнее и быстрее обрабатывается, но недоступна для просмотра в текстовом редакторе. Оба формата одинаково точны.

Почему при экспорте в DWG теряются слои?

Потому что DWG — это формат AutoCAD, и соответствие слоёв зависит от настроек экспорта. В Solidworks нужно вручную назначить слои в чертеже и включить опцию «Сохранить слои» при экспорте.

Нужно ли сжимать файлы перед отправкой?

Да, особенно если передаёте сборку с десятками деталей. Используйте ZIP-архивы. Solidworks также имеет встроенную функцию «Pack and Go», которая упаковывает все файлы и даже может переименовать их для удобства.

Какой формат лучше для 3D-печати?

Для 3D-печати чаще всего используется STL. Он представляет собой полигональную сетку. Точность зависит от настроек тесселяции. Для высокоточных моделей можно использовать 3MF — современный формат, поддерживающий цвета и структуры.

Заключение

Выбор правильного формата в Solidworks — это не просто техническая деталь, а ключевой фактор успеха проекта. От него зависят точность, совместимость, скорость обработки и возможность дальнейшего редактирования. Знание различий между SLDPRT, STEP, Parasolid и другими форматами позволяет избежать дорогостоящих ошибок и ускорить рабочие процессы.

Главное правило: используйте нативные форматы для внутренней работы и нейтральные — для внешнего обмена. Приоритет — STEP AP242 для 3D-геометрии и PDF для документации. Всегда проверяйте результат конвертации перед отправкой.

Solidworks использует три основных формата: SLDPRT, SLDASM, SLDDRW — для полного цикла проектирования.
Для обмена с другими системами предпочтительны STEP, Parasolid и PDF.
IGES устаревает — заменяйте его на STEP, особенно AP242.
Всегда используйте Pack and Go при передаче сборок.
Проверяйте импорт на стороне получателя, чтобы избежать неожиданностей.
