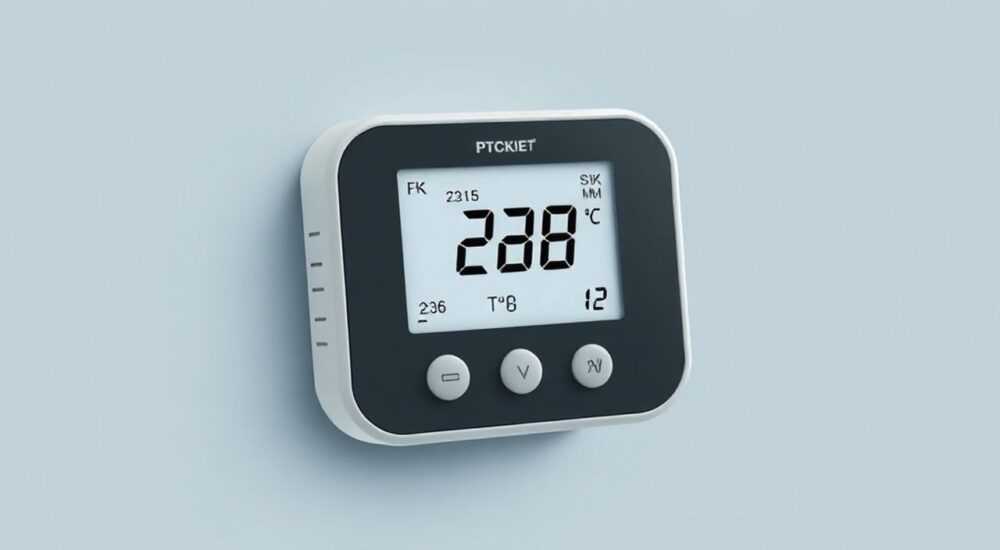

Stc3008 терморегулятор инструкция на русском языке

Контроллер STC3008 — это популярное устройство для точного управления температурным режимом в различных системах, от бытовых обогревателей до промышленных сушильных камер. Он сочетает простоту установки, высокую надёжность и функциональность, что делает его востребованным среди мастеров, инженеров и домашних пользователей. Правильная настройка терморегулятора напрямую влияет на эффективность работы оборудования, экономию энергии и безопасность эксплуатации.

STC3008 — универсальный цифровой терморегулятор с точной настройкой температуры и возможностью подключения внешнего датчика. Для корректной работы важно правильно выполнить монтаж, подключение и первоначальную калибровку.

Содержание статьи:

Особенности и технические характеристики STC3008
Установка и подключение терморегулятора
Подключение питания
Подключение датчика
Настройка параметров: пошаговая инструкция
Дополнительные параметры
Калибровка датчика температуры
Шаги калибровки
Типичные ошибки и способы их устранения
Ошибка E1 или Err1
Ошибка E2 или Err2
Реле не срабатывает
Неверные показания температуры
Где применяется STC3008: практические примеры
Бытовое применение
Промышленные и полупромышленные задачи
Самодельные проекты
Экспертное мнение
Вопросы и ответы
Заключение

Особенности и технические характеристики STC3008

Терморегулятор STC3008 относится к серии цифровых контроллеров с широким диапазоном регулирования температуры. Он оснащён жидкокристаллическим дисплеем, кнопками управления и поддерживает работу с внешним датчиком NTC. Устройство предназначено для включения и выключения нагрузки (например, нагревателя или вентилятора) при достижении заданного порога температуры.

Основные преимущества модели:

Простая конструкция без сложных программных интерфейсов;
Работа в диапазоне от -50°C до +110°C (в зависимости от модификации);
Высокая точность измерений — погрешность не более ±1°C;
Поддержка двухрежимной работы: «нагрев» и «охлаждение»;
Реле с коммутируемым током до 10 А при 250 В переменного тока.

Питание устройства может осуществляться от сети 220 В или от источника постоянного тока 12–24 В. Это расширяет сферу применения: от бытовых теплиц до лабораторных установок.

Параметр	Значение
Диапазон измерения температуры	-50…+110 °C
Точность	±1 °C
Тип датчика	NTC 10 кОм / 3950 К
Напряжение питания	AC 85–265 В / DC 12–24 В
Коммутируемый ток реле	10 А / 250 В
Размер корпуса	72×72×60 мм (стандарт DIN)

Полезно знать: Перед покупкой уточняйте версию STC3008 — некоторые модели работают только в режиме нагрева, другие поддерживают обратную логику (охлаждение).

Установка и подключение терморегулятора

Монтаж STC3008 требует соблюдения правил электробезопасности. Рекомендуется выполнять все действия при отключённом питании. Устройство устанавливается в стандартное гнездо размером 72×72 мм, часто используется в щитках управления.

Подключение питания

На задней панели контроллера расположены клеммы. Обозначения могут отличаться в зависимости от модификации, но типично следующие:

L — фаза (питание);
N — нейтраль;
COM — общий контакт реле;
NO — нормально разомкнутый контакт;
NC — нормально замкнутый контакт (если есть);
Sensor — подключение датчика температуры.

Для подключения к сети 220 В фазу подводят к клемме L, ноль — к N. Выход реле (COM и NO) подключается к нагрузке — например, ТЭНу или компрессору.

Подключение датчика

Датчик NTC подключается к двум клеммам, обозначенным как «Sensor». Полярность не важна — провода можно подключать в любом порядке. Длина провода датчика может достигать 10 метров, но при увеличении длины возможны погрешности измерения.

«При длинных проводах датчика используйте экранированную пару — это снижает влияние электромагнитных помех, особенно в условиях промышленных объектов.» — Алексей Миронов, инженер-автоматик, стаж 15 лет

Настройка параметров: пошаговая инструкция

После подключения питания на дисплее появляется текущая температура. Настройка выполняется с помощью трёх кнопок: SET (настройка), ▲ (увеличение), ▼ (уменьшение).

Нажмите и удерживайте кнопку SET в течение 3 секунд — загорится индикатор режима настройки.
Используйте ▲ и ▼ для установки нужной температуры включения нагревателя (например, 60°C).
Нажмите SET повторно — появится параметр гистерезиса (HY).
Установите значение гистерезиса — разницу между включением и отключением (например, 2°C). При этом нагреватель включится при 60°C и выключится при 62°C.
Ещё одно нажатие SET — переход к выбору режима (Heating/Cooling). Выберите «Heating», если контролируется нагрев.
Подтвердите настройки, дождавшись автоматического выхода из меню (через 10 секунд без действий).

Полезно знать: Гистерезис предотвращает частое срабатывание реле. Слишком маленькое значение (менее 1°C) может привести к износу контактов.

Дополнительные параметры

В некоторых версиях доступны скрытые настройки:

AL (порог аварийной сигнализации);
SC (смещение температуры для калибровки);
dF (задержка включения после подачи питания).

Для входа в расширенное меню может потребоваться длительное удержание кнопки SET или комбинация кнопок — уточняйте в документации конкретного производителя.

Калибровка датчика температуры

Иногда показания терморегулятора расходятся с реальной температурой. Это может быть вызвано заводским отклонением или условиями монтажа. Калибровка позволяет скорректировать показания.

Шаги калибровки

Поместите датчик и эталонный термометр в среду с известной температурой (например, лёд + вода = 0°C).
Дождитесь стабилизации показаний на дисплее STC3008.
Перейдите в режим настройки (SET + удержание).
Найдите параметр SC (смещение температуры).
Если контроллер показывает 1°C вместо 0°C, установите SC = -1.
Сохраните настройку — показания будут скорректированы.

Калибровку рекомендуется проводить при нескольких температурных точках, особенно если устройство работает в критических условиях (инкубаторы, сушилки, реакторы).

«Калибруйте терморегулятор в рабочих условиях — температура окружающего воздуха вокруг корпуса может влиять на показания, особенно при плохой вентиляции.» — Елена Костина, специалист по системам контроля климата

Типичные ошибки и способы их устранения

Несмотря на простоту, пользователи часто сталкиваются с проблемами при эксплуатации STC3008.

Ошибка E1 или Err1

Причина: обрыв датчика или плохой контакт в цепи.
Решение: проверьте целостность проводов, переподключите датчик, измерьте сопротивление (должно быть около 10 кОм при 25°C).

Ошибка E2 или Err2

Причина: короткое замыкание в датчике.
Решение: замените датчик, проверьте изоляцию проводов.

Реле не срабатывает

Проверьте: подаётся ли питание на нагрузку, исправен ли сам нагреватель, правильно ли выбран режим (Heating/Cooling).
Тест: временно подключите лампочку 220 В к выходу реле — она должна загораться при достижении порога.

Неверные показания температуры

Датчик находится слишком близко к источнику тепла (например, к ТЭНу).
Длинные провода без экранирования.
Отсутствие калибровки.

Проблема	Вероятная причина	Решение
E1, Err1	Обрыв датчика	Проверить соединения, заменить датчик
E2, Err2	КЗ датчика	Изолировать провода, заменить датчик
Не включается нагрузка	Неправильный режим или поломка реле	Проверить настройки, протестировать реле
Плавающие показания	Помехи в линии датчика	Использовать экранированный кабель

Где применяется STC3008: практические примеры

Благодаря своей универсальности, модель STC3008 активно используется в различных сферах.

Бытовое применение

Управление обогревом в аквариумах и террариумах;
Контроль температуры в инкубаторах для яиц;
Автоматизация системы тёплого пола в небольших помещениях.

Промышленные и полупромышленные задачи

Сушильные камеры для древесины, грибов, овощей;
Тепловые шкафы для созревания сыров и колбас;
Лабораторные установки с термостабилизацией.

Самодельные проекты

Мастера используют STC3008 в DIY-проектах:

Пивоварня с контролем температуры ферментации;
Печь для затвердевания полимеров;
Система защиты от замерзания труб.

Полезно знать: При использовании в агрессивной среде (высокая влажность, пыль) размещайте терморегулятор в герметичном боксе с выводом датчика наружу.

Экспертное мнение

«STC3008 — один из самых надёжных бюджетных терморегуляторов на рынке. Его главный плюс — простота. Но многие пользователи не читают инструкцию и путают режимы нагрева и охлаждения. Например, в холодильной камере нужно выбрать Cooling, тогда реле включится при превышении температуры. Ошибка здесь может привести к перегреву. Также важно понимать, что гистерезис — не погрешность, а защита от «дребезга» реле.» — Дмитрий Лебедев, руководитель сервисного центра по ремонту климатического оборудования, 12 лет опыта

По словам эксперта, долговечность STC3008 зависит от условий эксплуатации. В закрытых щитках с хорошей вентиляцией устройство служит 5–7 лет без отказов. Ключевой фактор — качество пайки и материалы, которые могут отличаться у разных производителей, так как STC3008 выпускается множеством брендов по одной технологии.

Вопросы и ответы

Можно ли использовать STC3008 для управления кондиционером?

Да, при условии, что выбран режим «Cooling». Реле будет включать кондиционер при превышении заданной температуры. Однако для сложных систем лучше использовать специализированные контроллеры с PID-регулированием.

Как увеличить срок службы реле?

Используйте промежуточное реле или твердотельный контактор при нагрузке свыше 5 А. Это снизит нагрузку на внутреннее реле STC3008 и предотвратит его подгорание.

Что делать, если дисплей не включается?

Проверьте подачу питания, измерьте напряжение на клеммах L и N. Убедитесь, что источник соответствует требованиям (AC/DC). Если питание есть, но дисплей не светится — возможна неисправность платы.

Подходит ли STC3008 для высокоточных задач?

Для большинства задач точности ±1°C достаточно. Однако в лабораторных или медицинских целях рекомендуется дополнительная калибровка и использование внешнего эталонного измерителя.

Можно ли подключить два датчика?

Нет, STC3008 поддерживает только один датчик NTC. Для многоточечного контроля нужны более сложные системы, например, с микроконтроллерами Arduino или программируемыми реле.

Заключение

Терморегулятор STC3008 — это практичное и экономичное решение для автоматизации температурного контроля. Благодаря простоте установки, надёжной работе и гибкости настройки он подходит как для бытовых, так и для промышленных задач. Главное — внимательно изучить инструкцию, правильно подключить устройство и выполнить калибровку.

Правильно настроенный STC3008 обеспечивает стабильный температурный режим, продлевает срок службы оборудования и повышает энергоэффективность. Не пренебрегайте базовыми правилами безопасности и регулярно проверяйте состояние подключений.

STC3008 работает в режимах нагрева и охлаждения — выбирайте нужный в настройках.
Гистерезис предотвращает частое включение/выключение — оптимальное значение 1–3°C.
Калибровка через параметр SC повышает точность измерений.
Для мощных нагрузок используйте внешние реле.
При ошибках E1/E2 проверяйте целостность датчика и проводки.
