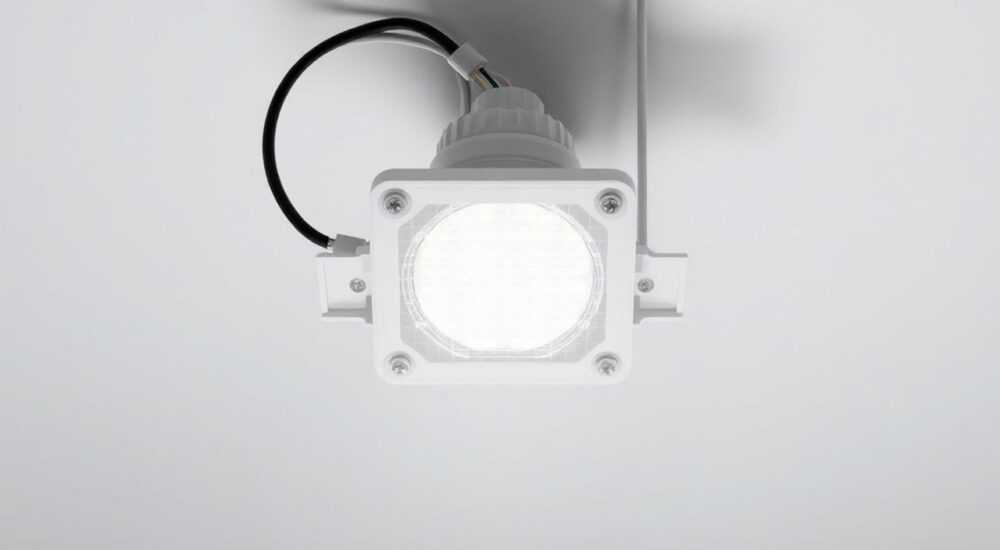

Светильник с пластиковым плафоном и led модулем как подключить

Светильник с пластиковым плафоном и встроенным LED-модулем подключается к электросети через понижающий трансформатор или драйвер постоянного тока, соответствующий напряжению и мощности светильника. Подключение выполняется строго при отключённом питании, с соблюдением полярности (если указана) и сечения проводов. Основная ошибка — прямое подключение к 220 В без драйвера, что приводит к мгновенному выходу из строя светодиодов.

В последние годы светодиодные светильники с пластиковыми плафонами стали стандартом как в бытовом, так и в коммерческом освещении. Они легкие, устойчивые к механическим повреждениям, эффективно рассеивают свет и потребляют на 70–80% меньше энергии по сравнению с лампами накаливания. Однако при замене старых источников света или монтаже новой системы многие сталкиваются с вопросом: как правильно подключить такой светильник? Особенно если он оснащён встроенным LED-модулем — то есть не имеет стандартного цоколя, как обычная лампочка.
Часто пользователи ошибочно полагают, что такие светильники можно подключать напрямую к домашней электросети, как люстру или бра. Но это не так. Светодиоды работают на низком напряжении — обычно 12 В или 24 В постоянного тока. Прямое подключение к 220 В приведёт к немедленному перегоранию. Кроме того, даже при наличии подходящего напряжения требуется стабилизация тока, поскольку LED чувствительны к его колебаниям. Поэтому ключевой элемент — драйвер (источник питания), который преобразует переменное сетевое напряжение в подходящее для светодиода.

Устройство и принцип работы LED-светильника

Современный светодиодный светильник с пластиковым плафоном представляет собой интегрированную систему, состоящую из нескольких ключевых компонентов. Основным элементом является LED-модуль — плата с группой светодиодов, закреплённых на алюминиевой подложке для теплоотвода. Пластиковый плафон выполняет функцию рассеивателя, равномерно распределяя световой поток и защищая компоненты от пыли и влаги.
Питание модуля осуществляется от источника постоянного тока низкого напряжения. Сам по себе светодиод — полупроводниковый прибор, который начинает излучать свет при прохождении через него тока в прямом направлении. При этом он крайне чувствителен к превышению напряжения и колебаниям тока. Даже кратковременный скачок может вызвать тепловой пробой и выход из строя всей цепи.
Поэтому в схеме обязательно используется преобразователь — драйвер, который стабилизирует ток и обеспечивает защиту от перегрузок. В зависимости от конструкции светильника, драйвер может быть встроенным (внутри корпуса) или внешним (размещается отдельно). У большинства бюджетных моделей с пластиковым плафоном драйвер — внешний, что упрощает замену и диагностику.

Типы LED-модулей

• SMD-светодиоды — наиболее распространённый тип, где чипы размещены на поверхности платы. Отличаются высокой яркостью и компактностью.
• COB (Chip-on-Board) — несколько кристаллов объединены в одну матрицу, создавая равномерное свечение без эффекта «точечного» света.
• RGB-модули — позволяют менять цвет свечения. Требуют трёхканального управления и совместимого драйвера или контроллера.

Выбор типа зависит от назначения светильника: SMD подойдёт для основного освещения, COB — для акцентного, а RGB — для декоративных решений.

Инструменты и материалы для подключения

Перед началом работ необходимо подготовить весь необходимый инструмент и проверить комплектацию светильника. Неполный набор может привести к задержкам или некачественному монтажу.
Основные инструменты:

• Отвёртки (крестовые и плоские) — для разборки корпуса и крепления;
• Индикаторная отвёртка или мультиметр — для проверки наличия напряжения;
• Клещи для зачистки проводов — для аккуратного снятия изоляции без повреждения жил;
• Клеммы Wago или винтовые колодки — для безопасного соединения проводов;
• Изолента или термоусадочные трубки — для дополнительной изоляции контактов.

Материалы, которые могут потребоваться:

• Подходящий драйвер (если не входит в комплект);
• Гофрированная трубка — для защиты проводов;
• Дюбели и саморезы — для крепления корпуса к потолку или стене.

Проверка комплектации

Перед установкой внимательно осмотрите упаковку. В стандартный комплект должен входить:

• Светильник с LED-модулем;
• Крепёжные элементы (обычно два распорных дюбеля);
• Инструкция с указанием параметров (напряжение, мощность, схема подключения);
• В некоторых случаях — драйвер и провода для подключения.

Если драйвер отсутствует, его нужно приобрести отдельно. Не используйте блоки от старых устройств без точного соответствия характеристик.

Пошаговая инструкция по подключению

Подключение LED-светильника — процесс, требующий аккуратности и соблюдения техники безопасности. Ниже приведена универсальная инструкция, применимая к большинству моделей с внешним драйвером.

1. Отключите питание. Перед любыми работами обесточьте линию через автоматический выключатель в щитке. Проверьте отсутствие напряжения мультиметром или индикаторной отвёрткой.
2. Закрепите светильник. Зафиксируйте корпус на потолке или стене с помощью штатных креплений. Убедитесь, что он надёжно держится и не晃ается.
3. Подготовьте драйвер. Разместите его в доступном месте — внутри подвесного потолка, распределительной коробке или специальном боксе. Избегайте мест с высокой температурой и влажностью.
4. Подключите вход драйвера к сети. Клеммы «L» и «N» на драйвере подключаются к фазе и нулю сети 220 В. Используйте провод сечением не менее 0.75 мм². Обязательно соблюдайте полярность, если она указана.
5. Подключите выход драйвера к светильнику. Провода от клемм «+V» и «-V» (или «V+», «V-») подключаются к соответствующим контактам на LED-модуле. Цвет проводов: красный — плюс, чёрный — минус.
6. Заизолируйте соединения. Обработайте все контакты термоусадкой или изолентой. Убедитесь, что нет оголённых участков.
7. Включите питание и протестируйте. Подайте напряжение и проверьте работу светильника. Если он не загорается — отключите питание и проверьте полярность и целостность проводки.

Распространённые ошибки и как их избежать

Несмотря на простоту конструкции, при подключении LED-светильников допускается множество ошибок, особенно новичками. Большинство из них приводят к выходу из строя оборудования или создают пожароопасную ситуацию.

Ошибки при выборе места установки

• Размещение драйвера в герметичном корпусе без вентиляции — приводит к перегреву и выходу из строя.
• Установка светильника над источником тепла (например, радиатором) — ускоряет деградацию пластика и светодиодов.
• Подключение нескольких светильников к одному драйверу без расчёта нагрузки — перегрузка блока питания.

Как выбрать подходящий драйвер

Драйвер — «сердце» любой светодиодной системы. Его правильный выбор критически важен. Основные параметры, на которые нужно обращать внимание:

• Выходное напряжение — должно соответствовать требованиям LED-модуля (обычно 12 В или 24 В).
• Выходной ток — измеряется в миллиамперах (мА). Например, 300 мА, 600 мА. Должен точно соответствовать указанному в техпаспорте.
• Мощность — рассчитывается как произведение напряжения и тока. Например, 12 В × 0.6 А = 7.2 Вт. Выбирайте драйвер с запасом 10–20%.
• Степень защиты (IP) — для ванной или кухни нужен минимум IP44, для улицы — IP65 и выше.
• Тип — импульсные драйверы (SMPS) более эффективны, чем линейные, но дороже.

Пример расчёта

Представьте, у вас светильник с модулем 12 В, 500 мА (0.5 А). Мощность: 12 × 0.5 = 6 Вт. Выбираем драйвер на 12 В, 600 мА (7.2 Вт) — с запасом. Подойдёт модель Mean Well HLG-10H-12B или аналог.

Экспертные рекомендации

При работе с LED-светильниками важно придерживаться ряда проверенных практик, которые гарантируют безопасность и долгий срок службы оборудования.
Во-первых, всегда читайте техническую документацию. Даже внешне одинаковые модели могут иметь разные требования к питанию. Во-вторых, перед подключением проверяйте целостность проводов и качество изоляции. Механические повреждения могут привести к короткому замыканию.
Используйте только сертифицированные компоненты. На рынке много подделок, особенно среди драйверов. Обращайте внимание на маркировку, наличие знака РСТ или ЕАС. Также важно обеспечить теплоотвод — не устанавливайте светильник в закрытые ниши без вентиляции.
Для систем с несколькими светильниками рекомендуется использовать параллельное подключение через отдельные каналы драйвера или отдельные блоки питания. Последовательное соединение увеличивает риск полного отказа при выходе из строя одного элемента.

Вопросы и ответы

Заключение

Подключение светодиодного светильника с пластиковым плафоном и встроенным LED-модулем — задача, требующая понимания основ электротехники и внимания к деталям. Главное — не пренебрегать драйвером и строго соблюдать электрические параметры. Современные технологии позволяют создавать эффективные и долговечные системы освещения, но только при условии правильного монтажа.

• Никогда не подключайте LED-модуль напрямую к 220 В — используйте драйвер.
• Соблюдайте полярность и сечение проводов при подключении.
• Выбирайте драйвер с запасом мощности и подходящей степенью защиты.
• Используйте клеммные соединения вместо скруток.
• Проверяйте комплектацию и документацию перед установкой.
