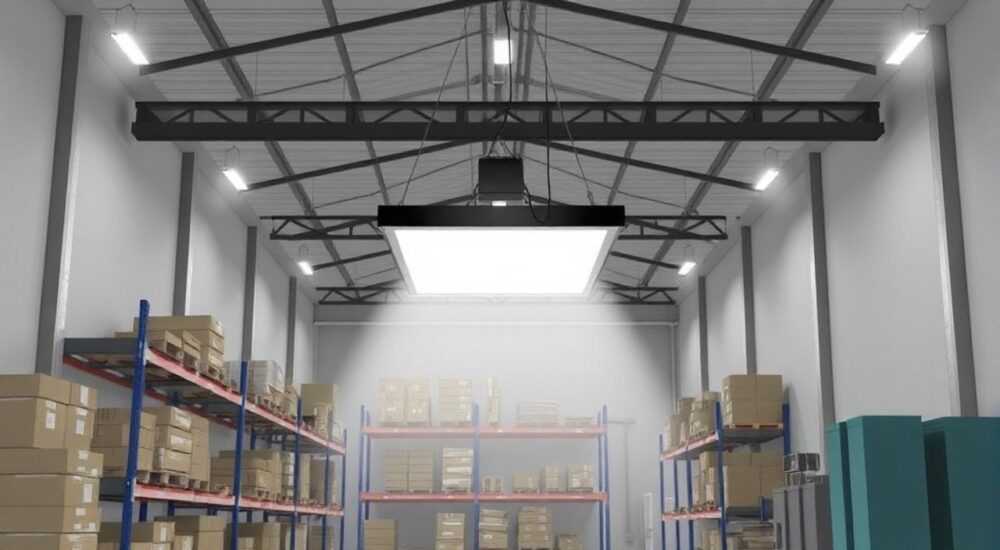

Светильник складской светодиодный whb 02a как крепится

Светильник складской светодиодный WHB 02A — одно из самых востребованных решений для освещения промышленных помещений, складов, логистических центров и производственных площадок. Его популярность обусловлена высокой светоотдачей, долговечностью и простотой монтажа. Однако многие пользователи сталкиваются с трудностями при установке: не знают, как правильно закрепить прибор, какие крепёжные элементы использовать, можно ли монтировать его на подвесные потолки или металлические конструкции. Неправильная установка приводит к снижению срока службы, мерцанию света, перегреву и даже аварийным ситуациям. В этой статье мы подробно разберём все способы крепления WHB 02A, учтём особенности разных типов потолков, приведём пошаговые инструкции, типичные ошибки и рекомендации от инженеров-светотехников.

Как крепится светильник WHB 02A: основные способы

Светильник WHB 02A разработан с учётом требований промышленного применения, поэтому его конструкция предусматривает несколько вариантов крепления. В комплект поставки входят: сам корпус, два кронштейна с отверстиями для крепежа, четыре самореза (обычно 4×25 мм), инструкция и гарантийный талон. Основной метод — жёсткое крепление к несущей поверхности через четыре точки фиксации, расположенные по углам корпуса.

Для потолков из бетона, кирпича или металла применяются стандартные саморезы или анкерные болты. При монтаже на подвесные системы — используются специальные подвесные кронштейны или металлические планки, приваренные к несущим конструкциям. В некоторых случаях допускается использование стальных тросов с регулировкой длины — но только если это предусмотрено технической документацией и не нарушает требования пожарной безопасности.

Монтаж на бетонный потолок: пошаговая инструкция

Установка на бетон — самый надёжный и распространённый способ. Он гарантирует долговечность, устойчивость к вибрациям и соответствие нормам СНиП 23-05-95 по освещённости производственных помещений.

1. Отключите электропитание в зоне монтажа. Проверьте отсутствие напряжения индикаторной отвёрткой.
2. Определите место установки, учитывая равномерность освещения. Рекомендуемый шаг между светильниками — 3–4 м при высоте потолка 5–7 м.
3. Приложите светильник к потолку, совместив отверстия в кронштейнах с поверхностью. Обведите контур карандашом.
4. С помощью перфоратора просверлите отверстия диаметром 6 мм на глубину 40–50 мм. Используйте бур по бетону.
5. Вставьте в отверстия пластиковые дюбели. Убедитесь, что они плотно сидят — при необходимости используйте молоток.
6. Соедините кронштейны с корпусом светильника (если не сделано на заводе). Приложите корпус к потолку и вкрутите саморезы через отверстия в кронштейнах.
7. Подключите провода: фаза (L) — коричневый, ноль (N) — синий, земля (PE) — жёлто-зелёный. Закрепите кабель с помощью кабельного зажима.
8. Включите питание и проверьте работу светильника.

Установка на металлические конструкции

Склады и производственные помещения часто имеют металлические фермы, балки или профили. Монтаж на металл требует особого подхода — он быстрее, но требует точности.

1. Очистите поверхность от ржавчины, масла и пыли. Используйте обезжириватель и жёсткую щётку.
2. Приложите светильник к балке и отметьте места крепления. Расстояние между отверстиями — 180–200 мм.
3. Просверлите отверстия диаметром 5,5 мм. Если металл толще 3 мм — используйте сверло по металлу с твердосплавным наконечником.
4. Вкрутите саморезы по металлу (4×25 мм или 4×30 мм) с шестигранной головкой. Не используйте обычные саморезы для дерева — они не врезаются в металл и могут сломаться.
5. Проверьте затяжку: кронштейн не должен шататься. При необходимости используйте контргайки или локтевую резьбу.
6. Подключите питание и проверьте работу.

Крепление на подвесные потолки

Подвесные потолки (армстронг, гипсокартон, металлические решётки) — частая проблема для промышленных светильников. WHB 02A не предназначен для прямого крепления к панелям, но есть два безопасных способа.

Первый способ — монтаж через несущие направляющие. Если потолок выполнен из металлических профилей, крепите светильник к ним, а не к плитам. Для этого:

• Снимите одну или две плитки в зоне установки.
• Приложите светильник к профилю, совместив отверстия.
• Просверлите отверстия в профиле и закрепите саморезами по металлу.
• Замените плитку, аккуратно подрезав её по контуру светильника.

Второй способ — использование подвесных кронштейнов. В этом случае к несущей конструкции (перекрытию) крепится стальная планка или тросовая система, а к ней уже фиксируется светильник. Такой метод применяется, когда потолок слишком низкий или нет доступа к несущим элементам.

Частые ошибки при монтаже и как их избежать

Даже опытные монтажники допускают ошибки, которые снижают эффективность и безопасность светильника. Вот самые распространённые:

• Крепление только на два самореза. WHB 02A имеет четыре точки крепления — игнорирование двух из них приводит к перекосу корпуса, неравномерному распределению тепла и выходу из строя светодиодов.
• Использование некачественного крепежа. Саморезы с низкой маркой прочности (например, 4.8) рвутся при вибрации. Всегда используйте 5.8 и выше.
• Неправильное подключение проводов. Подключение фазы к нулю или отсутствие заземления — частая причина перегрева и пробоя драйвера. Проверяйте цветовую маркировку и используйте клеммные колодки.
• Монтаж на несущие конструкции без учёта нагрузки. Если потолок прогибается под весом — это признак недостаточной жёсткости. Усильте конструкцию или используйте подвесы.
• Отсутствие технического обслуживания. Раз в 6–12 месяцев проверяйте затяжку крепежа, особенно в помещениях с вибрациями (цеха, логистические терминалы).

Экспертное мнение: рекомендации профессионалов

«Светильник WHB 02A — это не просто лампа, а промышленный компонент, рассчитанный на 50 000 часов работы. Но его ресурс напрямую зависит от правильности монтажа. Я рекомендую следующее:

— Всегда используйте крепёж, рекомендованный производителем. Даже если у вас есть “лучшие” саморезы — они могут не подходить по резьбе или длине.

— При монтаже на бетон сначала проверьте прочность основания. Если оно старое, с трещинами — используйте эпоксидные анкеры.

— Не забывайте про заземление. В складах с металлическими стеллажами и влажностью риск поражения током возрастает в разы.

— После установки сделайте тестовую включку на 2–3 часа. Если светильник начинает мерцать или издаёт щелчки — немедленно отключите и проверьте контакты.

— Документируйте каждый монтаж: фото, дата, фамилия монтажника. Это упростит обслуживание и гарантийные случаи».

— Елена Морозова, руководитель технического отдела компании «СветПромТех», сертифицированный инженер по промышленному освещению (15 лет опыта)

Вопросы и ответы

Заключение

Светильник WHB 02A — это надёжное, экономичное и долговечное решение для промышленного освещения. Однако его преимущества реализуются только при правильном монтаже. Неверный выбор крепежа, игнорирование заземления или установка на неподходящую поверхность превращают качественный прибор в источник рисков и постоянных ремонтов.

Помните: безопасность и долговечность начинаются с крепления. Не экономьте на деталях — качественные дюбели, саморезы и инструменты стоят копейки, но предотвращают серьёзные последствия. Всегда следуйте инструкциям производителя и проверяйте соответствие монтажа нормам СНиП и ПУЭ.

• Крепите WHB 02A только через четыре точки — игнорирование двух кронштейнов приведёт к перекосу и выходу из строя.
• Для бетона — дюбели 6×40 мм; для металла — саморезы по металлу 4×30 мм; для подвесных потолков — только через несущие профили.
• Обязательно заземляйте светильник и используйте кабель сечением не менее 1,5 мм².
• Проверяйте крепление раз в 3–6 месяцев в условиях вибрации и перепадов температур.
• Не используйте крепёж для гипсокартона или дюбели-гвозди — они не выдерживают нагрузки.
