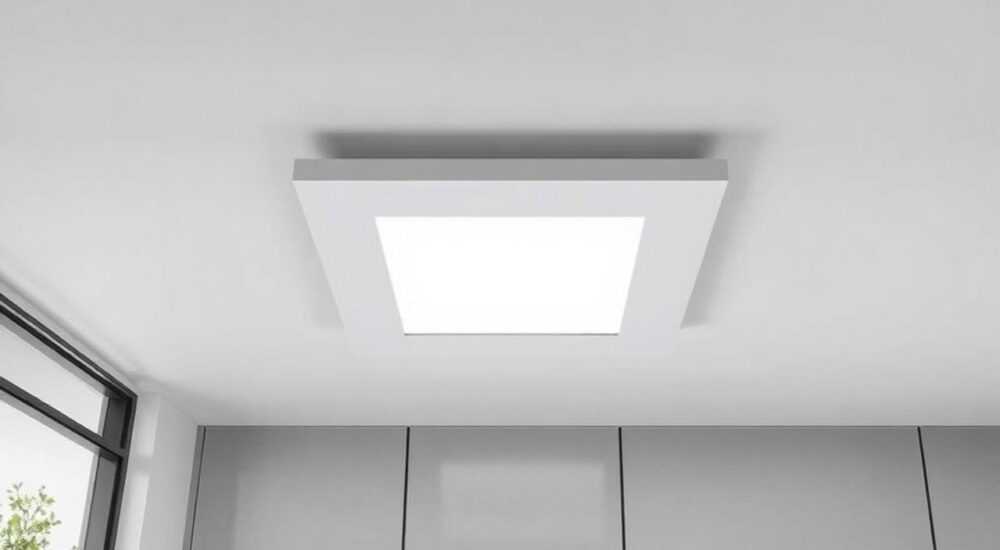

Светильник светодиодный потолочный 600х600 встраиваемый как подключить

Светильник светодиодный потолочный 600х600 встраиваемый — это популярное решение для освещения офисов, торговых помещений, учебных заведений и современных жилых интерьеров. Его стандартные габариты соответствуют типовым ячейкам подвесных потолков типа «Армстронг», что обеспечивает простоту монтажа и универсальность применения. Подключение такого светильника требует базовых знаний электротехники, соблюдения правил безопасности и понимания схемы подключения.

Для подключения встраиваемого светодиодного светильника 600х600 мм необходимо обесточить линию, правильно подключить фазу и ноль к клеммам питания, а также обеспечить заземление при его наличии. Главное — использовать только совместимый блок питания (драйвер) и строго следовать инструкции производителя.

Содержание статьи:

Особенности светодиодного потолочного светильника 600х600
Типы подключения: последовательное и параллельное
Подготовка к подключению: инструменты и безопасность
Проверка совместимости светильника и сети
Схема подключения встраиваемого LED-светильника 600х600
Подключение нескольких светильников
Пожаробезопасность и соответствие нормам ПУЭ
Частые ошибки при подключении и как их избежать
Чек-лист перед включением
Экспертное мнение
Вопросы и ответы
Заключение

Особенности светодиодного потолочного светильника 600х600

Светодиодные панели размером 600×600 мм разработаны для замены устаревших люминесцентных светильников в системах подвесных потолков. Они обеспечивают равномерное, мягкое освещение без мерцания, имеют высокий КПД и длительный срок службы — до 50 000 часов. Такие светильники бывают двух основных типов: со встроенным драйвером и с внешним блоком питания.

Большинство современных моделей комплектуются встроенным импульсным источником питания (драйвером), рассчитанным на входное напряжение 220 В. Это упрощает монтаж, так как не требуется отдельно размещать блок питания. Однако важно проверять маркировку на корпусе или в паспорте устройства — она указывает на допустимое напряжение, мощность и класс защиты.

Монтаж осуществляется путём вставки панели в рамку подвесного потолка. Крепление выполняется с помощью пружинных зажимов, которые прижимают светильник к несущему профилю. Для подключения используется гибкий кабель с двумя или тремя жилами (L, N и PE при наличии заземления).

Полезно знать: Светодиодные панели 600х600 мм потребляют от 36 до 50 Вт, при этом выдают световой поток, эквивалентный 4–5 люминесцентным лампам по 18 Вт каждая.

Типы подключения: последовательное и параллельное

При организации освещения в больших помещениях часто используют несколько светильников. Здесь важно понимать разницу между последовательным и параллельным подключением. Последовательная схема не подходит для LED-панелей — при выходе одного светильника из строя остальные перестают работать.

Правильным решением является параллельное подключение всех светильников к общей линии питания. Каждый светильник подключается независимо, что обеспечивает стабильную работу всей системы. Для этого используется распределительная коробка или клеммная колодка, где объединяются фазные, нулевые и защитные провода.

Параметр	Последовательное подключение	Параллельное подключение
Надёжность	Низкая — один отказ — все не работают	Высокая — каждый светильник независим
Напряжение на каждом светильнике	Снижается пропорционально количеству	Полное — 220 В
Рекомендовано для LED-панелей?	Нет	Да

Подготовка к подключению: инструменты и безопасность

Перед началом работ необходимо подготовить всё необходимое. Неправильная подготовка — одна из главных причин аварий и травм. Даже при кажущейся простоте операции работа с электричеством всегда сопряжена с риском.

Вам понадобятся:

Отвёртка с изолированной ручкой;
Индикаторная отвёртка или мультиметр;
Кусачки и stripper для зачистки проводов;
Клеммы WAGO или винтовые колодки;
Изолента или термоусадочные трубки;
Стремянка или подъёмник (при высоких потолках).

Обязательно отключите питание на вводном автомате в электрощитке. Повесьте табличку «Не включать! Работают люди!» или предупредите домочадцев. Проверьте отсутствие напряжения на клеммах с помощью индикатора.

«Никогда не полагайтесь на выключатель — он разрывает только фазу, но ноль остаётся под напряжением. Отключайте именно автомат в щитке.» — Алексей Миронов, электромонтёр 5-го разряда, 18 лет опыта

Проверка совместимости светильника и сети

Перед установкой убедитесь, что напряжение в сети соответствует требованиям светильника. Большинство моделей рассчитаны на 220 В ±10%, но встречаются и устройства на 110 В (импортного производства). Также проверьте наличие заземляющего провода в потолочной электропроводке.

Если в вашем помещении старая проводка без заземления, рекомендуется использовать светильники с классом изоляции II (двойная изоляция, символ ⧈). Они безопасны даже без PE-провода. Если же заземление есть — обязательно подключите его к соответствующей клемме на светильнике.

Схема подключения встраиваемого LED-светильника 600х600

Подключение выполняется по стандартной схеме: фаза (L), ноль (N) и, при наличии, земля (PE). На корпусе светильника или на драйвере указаны клеммы с маркировкой: L, N, а иногда и значок заземления.

Отключите питание на щитке и проверьте отсутствие напряжения.
Проложите кабель от ближайшей распределительной точки к месту установки светильника.
Подведите провода к клеммной колодке светильника.
Зачистите концы проводов на 8–10 мм.
Подключите фазу (обычно коричневый или красный провод) к клемме L.
Подключите ноль (синий) к клемме N.
Подключите заземление (жёлто-зелёный) к клемме с символом ⏚, если она есть.
Тщательно затяните контакты, чтобы исключить нагрев.
Установите светильник в потолочную ячейку, зафиксировав пружинными зажимами.
Включите автомат и проверьте работу.

Полезно знать: Использование клемм WAGO ускоряет монтаж и исключает ослабление контакта со временем. Они особенно удобны при работе с многожильным проводом.

Подключение нескольких светильников

Если вы монтируете группу светильников, подключайте их параллельно. Для этого:

От распределительной коробки прокладывайте шлейф: L → L₁, L₂, L₃…
Аналогично — для N и PE.
Каждый светильник получает полноценное напряжение.

Не используйте слишком длинные кабели — это может вызвать падение напряжения и снижение яркости. При большой нагрузке (более 10 светильников) рекомендуется прокладывать отдельную линию от щитка.

Пожаробезопасность и соответствие нормам ПУЭ

Светодиодные светильники значительно безопаснее своих люминесцентных предшественников, но требования ПУЭ (Правила устройства электроустановок) остаются обязательными. Особенно это касается выбора кабеля, защиты и условий эксплуатации.

Сечение провода должно быть не менее 1,5 мм² для медного кабеля при нагрузке до 10 А. Для группы из 5–6 светильников (до 300 Вт) этого достаточно. При большем количестве — используйте 2,5 мм². Кабель должен быть негорючим, с маркировкой НГ или НГ-LS (пониженное дымовыделение).

Автоматический выключатель для линии освещения выбирается на 10 А (тип B) при сечении 1,5 мм². Устройство защитного отключения (УЗО) на 30 мА — обязательный элемент безопасности, предотвращающий поражение током.

«Даже в сухих помещениях УЗО спасает жизни. Один мой клиент получил удар током при замене светильника — повезло, что сработало УЗО.» — Дмитрий Костин, электрик, проектный менеджер в «ЭнергоСтройПроект»

Частые ошибки при подключении и как их избежать

Несмотря на простоту, подключение светильников 600х600 часто сопровождается типичными ошибками. Вот самые распространённые:

Подключение под напряжением. Даже опытные мастера иногда забывают отключить автомат. Это может привести к удару током или короткому замыканию.
Перепутаны фаза и ноль. Хотя многие драйверы работают в любом случае, правильная полярность важна для безопасности обслуживания.
Недостаточная затяжка клемм. Приводит к искрению, перегреву и возможному возгоранию.
Отсутствие заземления при его наличии в сети. Нарушает правила ПУЭ и снижает уровень безопасности.
Использование несовместимого драйвера. Например, подключение 24 В панели к 220 В — гарантированный выход из строя.

Чек-лист перед включением

Перед подачей напряжения выполните проверку:

Питание отключено? ✔️
Провода правильно подключены (L, N, PE)? ✔️
Контакты надёжно затянуты? ✔️
Изоляция не повреждена? ✔️
Светильник надёжно зафиксирован в потолке? ✔️
Расстояние до горючих материалов более 5 см? ✔️

Экспертное мнение

«Сегодня многие пытаются сэкономить, покупая дешёвые светильники с AliExpress. Но дешёвый драйвер — слабое звено. Он может выйти из строя через полгода, а замена внутри панели почти невозможна. Лучше взять качественный светильник известного бренда — он окупится за счёт долговечности и энергоэффективности.» — Татьяна Белова, инженер-светотехник, 12 лет в профессии

Также эксперт отмечает важность температурного режима. Светодиоды чувствительны к перегреву, особенно в закрытых потолочных системах. Убедитесь, что между светильником и плитами перекрытия есть вентиляционный зазор. Не устанавливайте панели в помещениях с температурой выше +40 °C.

Вопросы и ответы

Можно ли подключить светильник 600х600 без заземления?

Да, если светильник имеет класс изоляции II (двойная изоляция, символ ⧈). В этом случае заземление не требуется. Однако при наличии PE в сети его лучше подключить — это повысит безопасность.

Что делать, если светильник мигает после включения?

Мерцание часто вызвано несовместимостью с диммером или неисправным драйвером. Убедитесь, что вы не используете регулятор яркости, если светильник не предназначен для диммирования. Также проверьте качество подключения проводов.

Как рассчитать количество светильников на помещение?

Для офиса или учебного заведения норма — 300–500 лк. Умножьте площадь на норму освещённости, затем разделите на световой поток одного светильника. Например: 20 м² × 400 лк = 8000 лм. При световом потоке 4000 лм на панель — нужно 2 светильника.

Можно ли использовать LED-панель в ванной комнате?

Только при достаточной степени защиты. Ищите модели с IP44 и выше. Обычные панели 600х600 имеют IP20 — они не защищены от влаги и не подходят для влажных помещений.

Как заменить вышедший из строя светильник?

Отключите питание, аккуратно демонтируйте панель, отсоедините провода и установите новую. Убедитесь, что новая модель совместима по габаритам и электрическим параметрам.

Заключение

Подключение встраиваемого светодиодного светильника 600х600 мм — задача, доступная даже начинающему электрику, при условии соблюдения техники безопасности и правил монтажа. Ключевые моменты: отключение питания, правильная схема подключения (L, N, PE), использование качественных клемм и проверка совместимости оборудования.

Главное — не торопиться. Каждый шаг должен быть продуман и проверен. Помните: безопасность важнее скорости. Правильно установленный светильник прослужит десятилетия, обеспечивая комфортное и эффективное освещение.

Всегда отключайте питание перед работой.
Подключайте светильники только параллельно.
Используйте кабель сечением 1,5 мм² и УЗО на 30 мА.
Проверяйте наличие и подключение заземления.
Выбирайте качественные светильники с гарантией и сертификатами.
