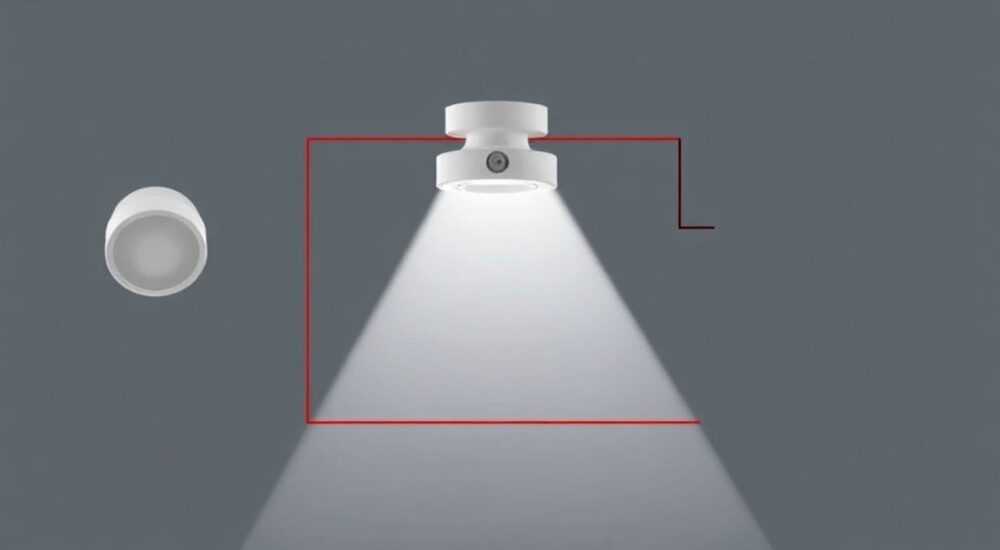

Светильник светодиодный с датчиком движения как подключить

Светодиодный светильник с датчиком движения — это современное решение для автоматизации освещения в доме, офисе или на улице. Он включается только при обнаружении движения, что повышает комфорт и экономит электроэнергию. Подключение такого устройства не требует сложных инженерных знаний, но важно соблюдать технические нормы и последовательность действий.

Принцип работы светильника с датчиком движения

Светильник со встроенным или внешним датчиком движения функционирует за счёт регистрации изменений в окружающей среде. Основой является пассивный инфракрасный (PIR) сенсор, который реагирует на тепло, излучаемое движущимся телом — человеком, животным. При пересечении зоны детекции датчик отправляет сигнал на реле, которое замыкает цепь и включает свет.
Работа устройства зависит от нескольких факторов: угла обзора, дальности действия, чувствительности и времени задержки выключения. Современные модели могут дополнительно оснащаться фотосенсорами, которые блокируют включение при достаточном уровне естественного освещения. Это особенно полезно для уличных светильников.
Такие светильники бывают двух типов:

• с интегрированным датчиком — всё в одном корпусе;
• с внешним датчиком — когда сенсор и лампа разделены, но связаны проводами.

Выбор зависит от места установки и задач: например, в узком коридоре лучше подойдёт модель с широким углом охвата, а для двора — с высокой дальностью действия.

Подготовка к подключению: что нужно знать

Перед началом работ важно понять, с каким именно оборудованием вы имеете дело. Светодиодные светильники с датчиками движения могут различаться по способу подключения: некоторые рассчитаны на 220 В, другие — на 12 В с блоком питания. Убедитесь, что ваша электрическая сеть соответствует требованиям устройства.
Необходимый инструмент:

• отвёртка (индикаторная и крестовая);
• мультиметр или тестер напряжения;
• клеммы WAGO или изолента;
• нож для зачистки проводов;
• уровень (при монтаже на стену).

Также проверьте маркировку на корпусе светильника. На ней указаны допустимые параметры: мощность нагрузки (обычно до 600–1000 Вт), напряжение (220 В ±10%), температурный диапазон и степень защиты (IP). Для улицы выбирайте модели с IP44 и выше.

Схема подключения светильника с датчиком движения

Основная схема подключения стандартна и применяется как для встроенных, так и для выносных датчиков. Она включает три провода: фазу (L), ноль (N) и заземление (если есть). Датчик размещается в разрыв фазного провода.
Классическая схема:

1. Фаза из сети подаётся на вход датчика (обозначается L или IN L).
2. Выход фазы с датчика (OUT L) идёт к светильнику.
3. Нулевой провод (N) подключается напрямую от сети к светильнику.
4. Заземление (PE) — при наличии — подключается к корпусу.

Если используется внешний датчик, он монтируется отдельно, а к нему подводятся провода от сети и от светильника. В этом случае важно не перепутать контакты.

Этапы монтажа и подключения

Монтаж начинается с отключения электропитания в щитке. Используйте индикаторную отвёртку, чтобы убедиться, что напряжение отсутствует. Только после этого можно приступать к работе.

Шаг 1: Разметка и крепление

Определите место установки. Датчик должен «видеть» зону прохода, но не быть направленным на источники тепла (батареи, окна, кондиционеры). Угол обзора — до 180° у настенных моделей, до 360° — у потолочных.

Шаг 2: Подключение проводов

Зачистите концы проводов на 5–7 мм. Подключите:

• входящую фазу к клемме IN L датчика;
• исходящую фазу (OUT L) — к проводу, идущему к светильнику;
• ноль — напрямую к N-клемме светильника;
• заземление — к корпусу (если предусмотрено).

Используйте клеммы WAGO — они обеспечивают надёжный контакт без скруток.

Шаг 3: Фиксация и проверка

Закрепите светильник и датчик. Включите питание и проверьте работу. Поднесите руку к сенсору — свет должен включиться. Если не работает, проверьте полярность и наличие фазы.

Частые ошибки при подключении и как их избежать

Даже простое подключение может пойти не так из-за мелких, но критичных ошибок. Вот самые распространённые:

• Перепутаны фаза и ноль. Если подать ноль на датчик вместо фазы, он может не работать или выйти из строя. Всегда проверяйте провода мультиметром.
• Неправильная сборка схемы. Например, подключение нуля через датчик. Это нарушает логику работы и может вызвать мерцание лампы.
• Установка в зоне ложных срабатываний. Рядом с вентилятором, радиатором или окном датчик может реагировать на воздушные потоки или солнечный свет.
• Использование несовместимых ламп. Некоторые LED-лампы с драйверами низкого качества могут вызывать фоновое свечение даже при выключенном состоянии.

Настройка параметров датчика после установки

Большинство датчиков имеют три регулировки:

• TIME (время задержки) — от 5 секунд до 15 минут. Определяет, сколько свет будет гореть после последнего движения.
• SENS (чувствительность) — регулирует дальность и угол детекции. Полезно в помещении с домашними животными.
• LUX (уровень освещённости) — задаёт порог, при котором датчик начнёт работать (например, только в темноте).

Настройка происходит поворотом миниатюрных потенциометров отвёрткой. Начните с установки LUX в положение «темно», TIME — на 1–2 минуты, SENS — на 70%. Протестируйте работу и корректируйте.
Для улицы рекомендуется:

• TIME: 2–5 минут;
• SENS: 60–80% (чтобы не реагировать на мелких животных);
• LUX: ниже среднего (включается при сумерках).

Экспертное мнение

Современные светодиодные светильники с датчиками движения — это не просто удобство, а часть энергоэффективной экосистемы. По данным Ассоциации по энергосбережению, использование таких устройств позволяет сократить расход электроэнергии на освещение до 70% в жилых помещениях и до 90% на улице.
Важно понимать: датчик движения — это не универсальное решение. В спальне он может быть избыточным, а в кладовой или подвале — незаменимым. Выбирайте место установки, исходя из частоты посещения и необходимости мгновенного освещения.
Также стоит обратить внимание на новые технологии:

• Wi-Fi датчики, интегрируемые в системы «умного дома»;
• модели с камерой и записью событий;
• устройства с голосовым управлением через Alexa или Google Assistant.

Вопросы и ответы

Заключение

Подключение светодиодного светильника с датчиком движения — процесс, доступный даже новичку, если соблюдать правила электробезопасности и следовать схеме. Главное — правильно определить фазу, подключить провода в нужной последовательности и настроить параметры после установки.
Такие устройства повышают комфорт, безопасность и энергоэффективность. Они особенно актуальны в местах с временным пребыванием: коридорах, лестницах, дворах, гаражах. Современные модели легко интегрируются в «умный дом» и управляются удалённо.

• Всегда отключайте питание перед подключением.
• Соблюдайте схему: фаза — на датчик, ноль — напрямую к светильнику.
• Настройте параметры TIME, SENS и LUX под конкретные условия.
• Избегайте ложных срабатываний, правильно выбирая место установки.
• Регулярно проверяйте и очищайте сенсор для стабильной работы.
